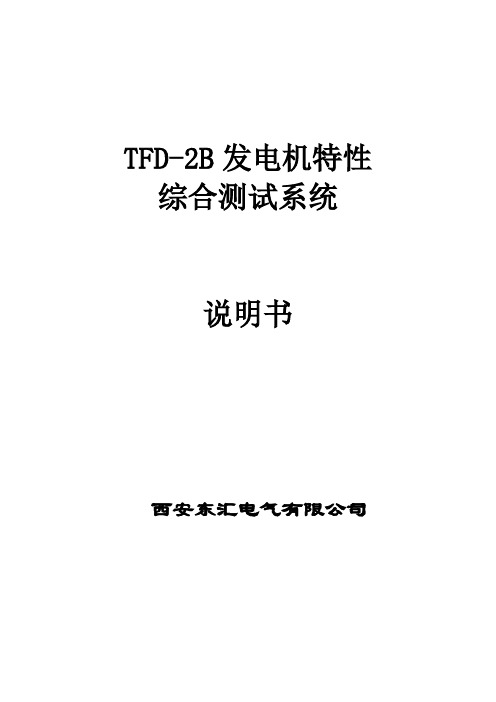

TFD-2B发电机特性综合测试系统说明书西安东汇电气有限公司目录一、概述 (2)二、技术特点 (2)三、技术性能 (2)四、测试准备 (3)五、建立（选择）测试信息 (3)六、发电机测试 (5)七、数据分析 (8)八、系统表校正 (10)九、注意事项 (11)十、系统配置 (11)十一、售后服务 (12)一、概述TFD-2B发电机特性综合测试系统是专门为完成发电厂发电机组大修后电气启动试验而设计的，它可完成发电机的各种特性曲线（发电机空载、短路、灭磁、零起、±10%阶跃、频率试验以及励磁机的负载试验等）的实时测量和分析，具有测量信号多、精度高等特点。

二、技术特点1.采用标准接口，以适应各类电厂（火力发电厂、水利发电厂、核能发电厂等）的需要。

2.可进行自动采集数据，也可进行交互式采集数据。

3.实时绘制特性曲线，使测试更直观。

4.可进行波形对比，将实测数据和历史数据进行同坐标对比，以利于判断。

5.检测数据稳定、精确、可靠，从而能正确判断电机的检修情况，以确保发电机正常运行。

6.采用图表输出方式，更易于分析判断和存档。

7.采用工控机主板，大屏幕液晶显示器与测试单元一体化设计，可靠性更高8.本系统程控化程度高，大大降低了测试复杂度，提高了工作效率和安全性。

9.6路电压信号处理采用先进的电磁感应、光电隔离原理，测试精度高，响应时间快、性能稳定。

输入与输出完全隔离，隔离电压大于3KV，过载能力可持续2倍于标称电压（3相150V、3相750V），输入阻抗大于150KΩ（或750 KΩ）。

10.3路电流信号处理采用钳式电流传感器，现场接线方便、安全，测试精度高，响应时间快、性能稳定。

输入与输出完全隔离，隔离电压大于3KV，可持续过载能2倍于标称值，瞬时20倍60秒过载。

三、技术性能1、12路信号的接入特性：0∽150V交流电压 3 组（定子二次电压）0∽750V交流电压 3 组（励磁机定子二次电压）0∽10mA交流电流 3 组（定子二次电流经钳式电流传感器）0∽±75mV直流电压 2 组（发电机转子电流）0∽±1000V直流电压 1 组（发电机转子电压）2、精度：12路信号精度 0.5级A/D采样12位，速率125kHz3、响应时间：≤20ms4、2个USB接口：数据导出使用5、启动方式：手动；自动6、电源：AC220±10%7、仪器外型：300×220×3008、仪器重量：5kg四、测试准备信号接入是在仪器的盖板上。

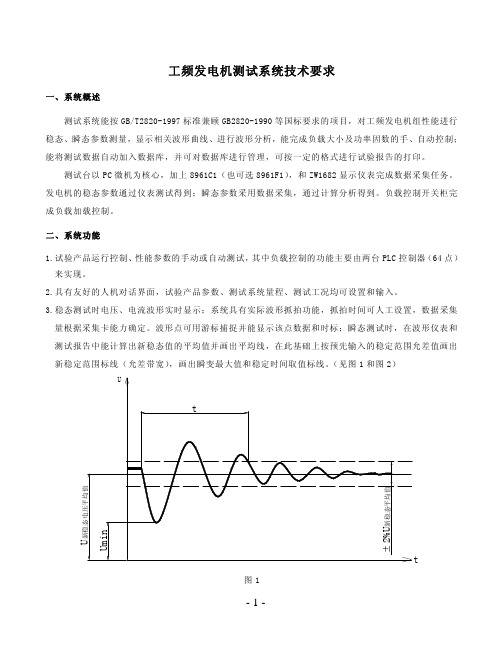

工频发电机测试系统技术要求一、系统概述　测试系统能按GB/T2820-1997标准兼顾GB2820-1990等国标要求的项目，对工频发电机组性能进行稳态、瞬态参数测量，显示相关波形曲线、进行波形分析，能完成负载大小及功率因数的手、自动控制；能将测试数据自动加入数据库，并可对数据库进行管理，可按一定的格式进行试验报告的打印。

测试台以PC微机为核心，加上8961C1（也可选8961F1），和ZW1682显示仪表完成数据采集任务。

发电机的稳态参数通过仪表测试得到；瞬态参数采用数据采集，通过计算分析得到。

负载控制开关柜完成负载加载控制。

二、系统功能1.试验产品运行控制、性能参数的手动或自动测试，其中负载控制的功能主要由两台PLC控制器（64点）来实现。

2.具有友好的人机对话界面，试验产品参数、测试系统量程、测试工况均可设置和输入。

3.稳态测试时电压、电流波形实时显示；系统具有实际波形抓拍功能，抓拍时间可人工设置，数据采集量根据采集卡能力确定。

波形点可用游标捕捉并能显示该点数据和时标；瞬态测试时，在波形仪表和测试报告中能计算出新稳态值的平均值并画出平均线，在此基础上按预先输入的稳定范围允差值画出图1图24.对容量、加载量进行选择，具有自动加载和手动加载功能（包括对称和不对称负载）；自动加载时，功率和功率因数可进行反馈自动控制。

手动加载也能进行瞬态测试，自动采集数据。

5.数据采集和处理时异常点自动判别和剔除功能。

6.自动测试时显示标准规定的允许值，测试结果与标准值进行比较，若测试结果超差，则该项值变成红色并闪烁以作提示。

7.试验产品可按指定项目测试，可任选一相测试或三相同时测试。

8.虚拟仪器显示功能：全部测试参数均可在计算机屏幕上虚拟数字表实时显示；稳态波形和动态特性曲线虚拟示波器显示,测量通道量程可选择切换。

9.数字仪表显示功能：功率计显示三相电压、三相电流、频率、功率、功率因数，LED数字表显示直流电压、转速百分比、排气温度、温湿度，电秒表显示起动时间和惰行时间，计时器显示机组单次运行时间。

S D C 综合特性测试仪使用说明书大连索蒙电源成套设备有限公司目录一、概述二、装置结构三、装置主要功能及特点四、主要技术参数五、装置操作方法六、注意事项七、打印机的维护SDC 型智能综合特性测试仪说明书一、概述在DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》第5.3条中，对充电装置的稳压精度、稳流精度、纹波系数、蓄电池容量等技术指标及试验有明确的规定及技术要求。

试验内容主要是通过调压装置（如变压器）将充电机交流输入电压在额定电压±10%内变化，通过负载调整装置（如放电电阻），使充电机的直流输出电压及输出电流在规定范围内变化（电压调整范围为额定值的90%～145%，电流调整范围为额定值的0～100%），在调整范围内测量电压、电流及纹波值，通过计算，得到充电机的稳压精度、稳流精度及纹波系数、蓄电池容量。

但目前电力系统中运行的直流电源设备达到的技术指标，都是由生产厂家在设备出厂试验时提供的数据。

现场检修维护人员因不具备相应的测试手段，难以确认设备的技术指标是否满足要求。

而且运行实践证明，随着运行时间的推移，特别是投运1～3 年内，设备的技术指标会发生偏移，典型的后果是因充电机指标下降，充电机的稳压精度、稳流精度及纹波系数超标，蓄电池容量下降等现象。

同样因现场不具备相应的测试手段，无法及时发现、调整，所造成的后果就是蓄电池提前失效或损坏，直接威胁电网的安全运行。

特别是对于广泛采用的阀控密封铅酸蓄电池，虽具有不需加酸加水、维护量小的优点，但对于充电设备的指标具有严格的要求，如不满足要求则会发生干涸、热失控等故障，很快失效报废。

另外，目前变电站多采用综合自动化技术，蓄电池采用柜式安装，与自动化设备同装一室，充电机性能出现问题会造成蓄电池发热、溢酸等问题，严重者甚至发生爆炸。

国内进行直流电源性能检测的机构以及生产厂家用于直流电源检测的设备均为固定式设备，如固定式调压器、负载箱，体积、重量大，无法移动检测，分析仪器仪表均为常规设备如电压表、电流表、示波器等，接线复杂，使用不便，不适合在各变电站移动使用。

发电机CE、GS 主要测试内容和注意事项1，概述发电机测试主要依据EN12601:2010、ISO8528 和噪音指令。

主要测试项目有： 温升测试IP测试噪音测试电机测试2, 温升测试1）温升测试依据温升测试依据EN12601:2010 和ISO8528-82）测试条件：环境温度15-30℃，在额定功率下至少运行60min3）测试方法：电机温升采用电阻法（IEC34－1），其它均由热电偶测试 4）温升测试结果判定（并不局限于以下方面）：控制按钮：T≤55℃(T amb=20±3℃)把手：T≤50℃(T amb=20±3℃)热防护罩：T≤80℃(T amb=20±3℃)发动机缸盖：T≤80℃电机温升：≤105K (F级)≤ 80K (B级) (ISO 8528-8 and IEC34-1)发电机其它零部件：不应超过其标定值5）注意排气管及附近防护罩的温度T≤80℃(T amb=20±3℃)，以及大于10cm2用 probe 可接触部位。

3, IP23M 测试1）IP23M 测试依据EN12601:2010 和ISO8528-82）测试方法：发电机空载运行，并做水平方向360°旋转，喷淋管做垂直方向±60°摆动。

3）IP23M 测试结果判定进入发电机的水量不应妨碍发电机的安全运行；发电机绕组和带电部件不应有水；IP23M 测试后进行耐压测试，测试电压1250V（L/N-接地外壳），3750V（L/N- 塑料外壳），2000＋2Un（L/N-DC 输出）。

4）注意电机通风口形状和内部金属网的设计；接线盒的密封性能；电机引出线套管与电机和接线盒接口的密封性；4，噪音测试1）测试依据噪音指令(2000/14/EC amended by 2005/88/EC) 和 ISO8528-102）测试结果判定Power(kW) Stage Ifrom 3 January 2002Stage II from 3 January 2006P≤2 97＋lgP 95＋lgP 2<P≤10 98＋lgP 96＋lgP P>10 97＋lgP 95＋lgP 3）测试环境半径12 米水泥地面，没有任何障碍。

发动机综合测试仪安全操作及保养规程发动机综合测试仪是一种用于对发动机进行全面测试和诊断的设备，通常应用于汽车修理厂、汽车维修站以及汽车发动机制造厂等场所。

由于其操作具有一定的危险性，因此在使用前必须正确理解其安全操作规程，并遵守其对设备的保养要求，以确保测试工作的安全和顺利进行。

安全操作规程1. 了解设备基本原理和使用方法在正式操作前，必须了解发动机综合测试仪的基本原理和操作方法，如仪器的工作原理、控制面板的功能、检测接口的种类等等。

只有对设备有足够了解，才能保证安全操作。

2. 检查设备是否正常在使用前，必须先对设备进行检查和测试，以确保设备正常工作。

首先，检查电源线是否连接良好，并且是否接入正确的电源；其次，检查设备各部分是否损坏，如探头是否正常、配件是否齐全、显示屏是否损坏等等。

3. 严格按照操作规程操作提前了解操作规程，然后按照规程进行正确的操作，是确保设备操作安全的关键。

在具体操作过程中，应该严格按照规程操作，不得随意更改控制面板的设置，或者使用不当的连接方式，避免误废设备或造成危险。

4. 移动设备时注意安全由于发动机综合测试仪比较笨重，运输和搬移时有一定的难度，因此在移动设备时，一定要注意安全。

不要将设备拉扯、撞击或者在倾斜的地面上滚动，以免对设备造成损坏或者人员受伤。

5. 避免操作过程中靠近故障点在操作过程中，应远离故障点，不要靠近发动机、电控等易发生危险的地方，以避免因为故障扩大而造成所谓的二次伤害。

6. 禁止单人操作、禁止儿童观看使用发动机综合测试仪是需要合理分配人员的，维修人员之间应相互协调配合，保证测试过程的安全。

同时，儿童因为缺乏安全意识和知识，不能观看设备操作。

设备保养规程发动机综合测试仪在长时间使用过程中会出现一些常见问题，不好好保养的话，可能导致设备的寿命缩短或者出现故障。

因此，在使用后，必须按照相关的保养规程进行维护。

1. 定期检查设备各部分的连接在测试过后，必须对设备各部分进行检查，检查电源线是否损坏、探头是否松动、机身是否出现异常等等，确定设备依然保持着所有的功能和性能，以便节省检查时间和维护费用。
