第三代厌氧反应器

第三代厌氧反应器第三代厌氧反应器上流式污泥床过滤器（UBF）UBF反应器是由上流式污泥床（UASB）和厌氧滤器（AF）构成的复合式反应器。

反应器的下面是高浓度颗粒污泥组成的污泥床，上部是填料及其附着的生物膜组成的滤料层UBF系统的突出优点是反应器上部空间所架设的填料，不但在其表面生长微生物，而且在其空隙截留悬浮微生物，利用原有的无效容积增加了生物总量，防止生物量的突然洗出，且由于填料的存在，夹带污泥的气泡在上升过程中与之碰撞，加速了污泥与气泡的分离，从而降低了污泥的流失。

标准UBF反应器的高径比为6，且填充的反应器上部的1/3体积处。

填料堆置角度不同，对污泥滞留的影响较大，堆置角为40和80时，相应污泥滞留能力为0.95和0.97，但填料厚度对污泥滞留影响不大，厚度依次为5.7cm、11.5cm和23cm时，相应污泥滞留能力为0.88、0.92和0.89.UBF的工艺特点：1、有机负荷高，COD容积负荷为10-60kg/(m3.d)或BOD容积负荷为7-45kg/(m3.d)，COD污泥负荷为0.5-1.5kg/(kg.d)或BOD污泥负荷为0.3-1.2 kg/(kg.d)。

2、可用来处理多种高浓度有机废水，但该反应器适用于处理含溶解性有机物的污水，而不适合含SS较多的有机废水，否则填料层容易堵塞。

3、UBF反应器极大的延长了SRT。

污泥与反应器中的停留时间一般均在100d以上，污泥产量低，污泥产率为0.04-0.15kgVSS/kgCOD或0.07-0.25kgVSS/kgBOD。

4、对水质的适应性高，因为反应器内污泥的浓度高，增强了反应器对不良因素，如有毒物质的适应性，能够高效率、未定的处理高浓度难降解有机废水。

5、填料的存在，加速了污泥与气泡的分离，从而降低了污泥的流失，反应器积累生物量的能力大为增强，反应器的有机负荷更高，反应器上部空间所架设的填料既利用原有的无效容积增加了生物量，又防止生物量的突然洗出，而且对COD有20%左右的去除率膨胀颗粒污泥床（EGSB）EGSB反应器实际上事改进的UASB反应器，区别在于前者具有更高的液体上升流速，使整个颗粒污泥床处于膨胀状态。

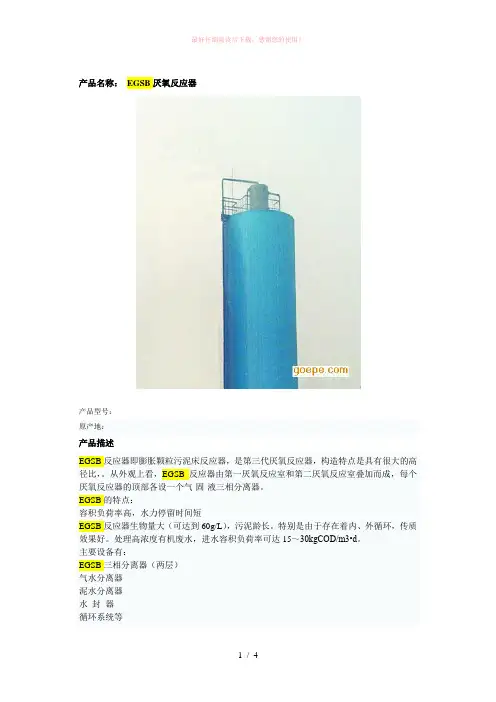

产品名称：EGSB厌氧反应器产品型号：原产地：产品描述EGSB反应器即膨胀颗粒污泥床反应器，是第三代厌氧反应器，构造特点是具有很大的高径比，。

从外观上看，EGSB反应器由第一厌氧反应室和第二厌氧反应室叠加而成，每个厌氧反应器的顶部各设一个气-固-液三相分离器。

EGSB的特点：容积负荷率高，水力停留时间短EGSB反应器生物量大（可达到60g/L），污泥龄长。

特别是由于存在着内、外循环，传质效果好。

处理高浓度有机废水，进水容积负荷率可达15～30kgCOD/m3•d。

主要设备有：EGSB三相分离器（两层）气水分离器泥水分离器水封器循环系统等Biobed® EGSB 膨胀颗粒污泥床工艺百欧仕公司在多年经验的基础上,于上世纪80年代开发了高性能的先进的Biobed®EGSB （膨胀颗粒污泥床）厌氧反应器。

目前在全世界有150多项工程实例。

运行原理Biobed® EGSB（膨胀颗粒污泥床）是细高结构的反应器,可以处理不同种类的工业废水。

在调制池中废水和一部分再生厌氧的出水混合后泵入厌氧反应器。

经过调制的混合废水通过一个特殊设计的高级进水分配系统泵入反应器的底部，随后，废水流经颗粒污泥床，并在那里产生厌氧反应。

而在反应器的顶部，专利设计的三相分离器，即使在较高的水力负荷冲击的条件下，也确保将处理好的废水、沼气和污泥良好分离。

大量的厌氧出水稀释回流的原水，其中，原本在低浓度下才能降解的毒性物质处于高浓度时，也能在此系统中控制循环流量的情况下被处理。

性能得益于反应器内部特殊的结构，Biobed® EGSB在比常规的厌氧反应器具有更高容积负荷（达到20 – 25 kgCOD/m3/d）的同时，还能维持较高的去除效率。

由于使用颗粒污泥，Biobed® EGSB的生物启动通常用1个月即可完成。

Biobed® EGSB 优点•占地少•容积负荷高可达20-25KgCOD/m3/d•对于毒性物质有降解作用•抗SS的能力强•不受腐蚀影响•无需沼气缓冲罐•启动迅速•没有气味和噪音的散发•沼气处理简单•三相分离器能够自清洗•抗水力负荷冲击强•能耗省，维护费用低•配套投资低EGSB结构图：。

污水处理三代厌氧生物反应器一、引言随着社会经济的发展和城市化进程的加快，污水处理成为环境保护和可持续发展的重要环节。

厌氧生物反应器作为污水处理的重要技术之一，经历了第一代、第二代和第三代的发展，其中第三代厌氧生物反应器在处理复杂有机废水方面表现出卓越的性能。

本文将详细介绍第三代厌氧生物反应器的技术原理、特点及实际应用案例，为相关领域的研究和应用提供参考。

二、三代厌氧生物反应器的技术发展第一代厌氧生物反应器第一代厌氧生物反应器主要采用传统升流式厌氧消化池，具有结构简单、易维护等优点。

但存在处理效率低、占地面积大等缺点，已逐渐被淘汰。

第二代厌氧生物反应器第二代厌氧生物反应器是在第一代基础上发展而来的高效厌氧反应器，通过改变反应器的结构或运行方式，提高反应器的容积负荷和产气率。

代表技术包括：升流式厌氧污泥床（UASB）、厌氧膨胀颗粒污泥床（EGSB）和内循环厌氧反应器（IC）等。

第三代厌氧生物反应器第三代厌氧生物反应器是在第二代基础上进一步优化升级的新型反应器，具有更高的处理效率、更低的能耗和更好的抗负荷冲击能力。

代表技术包括：膜分离厌氧反应器（MABR）、升流式固体厌氧反应器（USR）和超级厌氧反应器（SUFR）等。

三、第三代厌氧生物反应器的技术特点1.高处理效率：第三代厌氧生物反应器采用新型的微生物种群结构和运行模式，具有更高的有机物去除率和产气率。

2.适应性强：第三代厌氧生物反应器能够适应不同种类和浓度的有机废水，具有较强的抗负荷冲击能力。

3.能耗低：第三代厌氧生物反应器采用新型的能量回收和利用技术，降低了能耗。

4.自动化程度高：第三代厌氧生物反应器采用先进的自动化控制技术，减少了人工操作和维护工作量。

5.占地面积小：第三代厌氧生物反应器采用紧凑型设计，占地面积小，适合城市污水处理等空间有限的场所。

四、第三代厌氧生物反应器的实际应用案例1.城市污水处理厂：某城市污水处理厂采用第三代厌氧生物反应器技术进行改造，实现了高效去除有机物、降低能耗和减少占地面积的目标。

厌氧折流板反应器ABR简介1、什么是ABR反应器？ABR被称为第三代厌氧反应器，其不仅生物固体截留能力强，而且水力混合条件好。

随着厌氧技术的发展，其工艺的水力设计已由简单的推流式或完全混合式发展到了混合型复杂水力流态。

第三代厌氧反应器所具有的特点包括：反应器具有良好的水力流态，这些反应器通过构造上的改进，使其中的水流大多呈推流与完全混合流相结合的复合型流态，因而具有高的反应器容积利用率，可获得较强的处理能力；具有良好的生物固体的截留能力，并使一个反应器内微生物在不同的区域内生长，与不同阶段的进水相接触，在一定程度上实现生物相的分离，从而可稳定和提高设施的处理效果；通过构造上改进，延长水流在反应器内的流径，从而促进废水与污水的接触。

厌氧折流反应器是在UASB基础上开发出的一种新型高效厌氧反应器，厌氧折流反应器（ABR）的优点：2、ABR反应器的基本原理及其工艺构造：ABR反应器中使用一系列垂直安装的折流板使被处理的废水在反应器内沿折流板作上下流动，借助于处理过程中反应器内产生的沼气应器内的微生物固体在折流板所形成的各个隔室内作上下膨胀和沉淀运动，而整个反应器内的水流则以较慢的速度作水平流动。

由于污水在折流板的作用下，水流绕折流板流动而使水流在反应器内的流径的总长度增加，再加之折流板的阻挡及污泥的沉降作用，生物固体被有效地截留在反应器内。

由此可见，虽然在构造上ABR可以看作是多个UASB的简单串联，但在工艺上与单个UASB有着显著的不同，UASB可近似看作是一种完全混合式反应器，ABR 则由于上下折流板的阻挡和分隔作用，使水流在不同隔室中的流态呈完全混合态（水流的上升及产气的搅拌作用），而在反应器的整个流程方向则表现为推流态。

在反应动力学的角度，这种完全混合与推流相结合的复合型流态十分利于保证反应器的容积利用率、提高处理效果及促进运行的稳定性，是一种极佳的流态形式。

同时，在一定处理能力下，这个复合型流态所需的反应器容积也比单个完全混合式的反应器容积低很多。

FinePrint Software, LLC16 Napier LaneSan Francisco, CA 94133Tel: 415-989-2722Fax: 209-821-7869 厌氧折流板反应器ABR 简介1、 什么是ABR 反应器？ABR 被称为第三代厌氧反应器，其不仅生物固体截留能力强，而且水力混合条件好。

随着厌氧技术的发展，其工艺的水力设计已由简单的推流式或完全混合式发展到了混合型复杂水力流态。

第三代厌氧反应器所具有的特点包括：反应器具有良好的水力流态，这些反应器通过构造上的改进，使其中的水流大多呈推流与完全混合流相结合的复合型流态，因而具有高的反应器容积利用率，可获得较强的处理能力；具有良好的生物固体的截留能力，并使一个反应器内微生物在不同的区域内生长，与不同阶段的进水相接触，在一定程度上实现生物相的分离，从而可稳定和提高设施的处理效果；通过构造上改进，延长水流在反应器内的流径，从而促进废水与污水的接触。

厌氧折流反应器是在UASB 基础上开发出的一种新型高效厌氧反应器，厌氧折流反应器（ABR ）的优点： 指标 优点反应器结构 结构简单、无运动部件、无需机械混合装置、造价低、容积利用率高、不易阻塞、污泥床膨胀程度较低而可降低反应器的总高度、投资成本和运转费用低生物量特性 对生物体的沉降性能无特殊要求、污泥产率低、剩余污泥量少、泥龄高、污泥无需在载体表面生长、不需后续沉淀池进行泥水分离 工艺的运行 水力停留时间短、可以间歇的方式运行、耐水力和有机冲击负荷能力强，对进水中的有毒有害物质具有良好的承受力、可长运行时间而无需排泥2、ABR 反应器的基本原理及其工艺构造：ABR 反应器中使用一系列垂直安装的折流板使被处理的废水在反应器内沿折流板作上下流动，借助于处理过程中反应器内产生的沼气应器内的微生物固体在折流板所形成的各个隔室内作上下膨胀和沉淀运动，而整个反应器内的水流则以较慢的速度作水平流动。

产品名称： EGSB厌氧反应器产品型号：原产地：产品描述EGSB反应器即膨胀颗粒污泥床反应器，是第三代厌氧反应器，构造特点是具有很大的高径比，。

从外观上看，EGSB反应器由第一厌氧反应室和第二厌氧反应室叠加而成，每个厌氧反应器的顶部各设一个气-固-液三相分离器。

EGSB的特点：容积负荷率高，水力停留时间短EGSB反应器生物量大（可达到60g/L），污泥龄长。

特别是由于存在着内、外循环，传质效果好。

处理高浓度有机废水，进水容积负荷率可达15～30kgCOD/m3d。

主要设备有：EGSB三相分离器（两层）气水分离器泥水分离器水封器循环系统等Biobed EGSB 膨胀颗粒污泥床工艺百欧仕公司在多年经验的基础上,于上世纪80年代开发了高性能的先进的Biobed EGSB （膨胀颗运行原理Biobed EGSB（膨胀颗粒污泥床）是细高结构的反应器,可以处理不同种类的工业废水。

在调制池中废水和一部分再生厌氧的出水混合后泵入厌氧反应器。

经过调制的混合废水通过一个特殊设计的高级进水分配系统泵入反应器的底部，随后，废水流经颗粒污泥床，并在那里产生厌氧反应。

而在反应器的顶部，专利设计的三相分离器，即使在较高的水力负荷冲击的条件下，也确保将处理好的废水、沼气和污泥良好分离。

大量的厌氧出水稀释回流的原水，其中，原本在低浓度下才能降解的毒性物质处于高浓度时，也能在此系统中控制循环流量的情况下被处理。

性能得益于反应器内部特殊的结构，Biobed EGSB在比常规的厌氧反应器具有更高容积负荷（达到20 –25 kgCOD/m3/d）的同时，还能维持较高的去除效率。

由于使用颗粒污泥，Biobed EGSB的生物启动通常用1个月即可完成。

Biobed EGSB 优点占地少容积负荷高可达20-25KgCOD/m3/d对于毒性物质有降解作用抗SS的能力强不受腐蚀影响无需沼气缓冲罐启动迅速没有气味和噪音的散发沼气处理简单三相分离器能够自清洗抗水力负荷冲击强能耗省，维护费用低配套投资低EGSB结构图：。

高效厌氧反应器(UASB)UASB厌氧反应器，它是20世纪80年代发展起来的技术，目前该技术已成功应用在各行业的污水处理中，具有处理容量高、投资少、占地省、运行稳定等优点，是第三代厌氧反应器的代表工艺之一。

污水由泵提升进入反应器底部，以一定流速自下而上流动，厌氧过程产生的大量沼气起到搅拌作用，使污水与污泥充分混合，有机质被吸附分解；所产沼气经由厌氧反应器上部三相分离器的集气室排出，含有悬浮污泥的污水进入三相分离器的沉降区，沉淀性能良好的污泥经沉降面返回反应器主体部分，含有少量较轻污泥的污水从反应器上部排出。

UASB厌氧反应器有一个很大的特点，就是能使反应器内的污泥颗粒化，且具有良好的沉降性能和很高的产甲烷活性。

这使反应器内的污泥浓度更高，泥龄更长，大大提高了COD容积负荷,实现了泥水之间的良好接触。

由于采用了高的COD负荷，所以沼气产量高，使污泥处于膨胀流化状态，强化了传质效果，达到了泥水充分接触的目的.BOD去除率可以达到90％性能参数：COD去除率可以达到90％应用范围：特别适合COD>20000mg/L的高浓度有机废水重金属去除率99％以上。

UASB反应器原理示意图 UASB反应器工程实景主要特点：升流式流态——泥水充分混合三相分离器——充分截留污泥运行费用低膜生物反应器(MBR)膜生物反应器（MBR）是生化反应器和膜分离相结合的高效废水处理系统，用膜分离（通常为超滤）替代了常规生化工艺的二沉池。

与传统活性污泥法相比，MBR对有机物的去除率要高得多，因为在传统活性污泥法中，由于受二沉池对污泥沉降特性要求的影响，当生物处理达到一定程度时，要继续提高系统的去除效率很困难，往往需要延长很长的水力停留时间也只能少量提高总的去除效率，而在膜生物反应器中，由于分离效率大大提高，生化反应器内微生物浓度可从常规法的3~5g/L提高到15~30g/L，可以在比传统活性污泥法更短的水力停留时间内达到更好的去除效果，减小了生化反应器体积，提高了生化反应效率，出水无菌体和悬浮物，因此在提高系统处理能力和提高出水水质方面表现出很大的优势。

ic厌氧反应
IC厌氧反应器是一种高效的多级内循环反应器，是第三代厌氧反应器的典型代表。

它由上下两个反应室组成，废水在反应器中自下而上流动，污染物被细菌吸附并降解，净化过的水从反应器上部流出。

IC厌氧反应器具有占地面积少、容积负荷量高、布水均匀、抗冲击能力强、性能更稳定、操作更简单等优势。

例如，当COD为10000\~15000mg/L的高浓度有机废水时，第二代USCB反应器一般容积负荷为5\~8kgCODm3·d，而第三代IC厌氧反应器的容积负荷可达到10\~18kgCODm3·d。

IC厌氧反应器的构造特点是具有很大的高径比，一般可达4\~8，反应器的高度达到20m 左右。

它由两层UASB反应器串联而成，通过内循环实现进水浓度的稳定性。

此外，IC厌氧反应器具有抗冲击能力强、运行稳定、高效去除有机物等优点，因此在废水处理工程中得到了广泛应用。

如需了解更多关于IC厌氧反应器的信息，建议咨询专业人士或查阅相关文献资料。
