浮筒液位计使用375手操器的调试步骤

浮子(筒)液位计校准规程本校准规程适用于工艺过程中使用的二线制标准电流信号（4-20mA）输出的翻柱式浮子液位计、翻球式浮子液位计、翻板式浮子液位计及外浮筒液位计（以下均简称液位计）的校准。

1 技术内容1.1标准仪器1.1.1直流稳压电源：24V，允许误差±1%；1.1.2直流电流表：准确度等级： 0.2级；1.1.3其它：玻璃管，三通接头，钢卷尺。

1.2技术要求1.2.1外观：液位计上铭牌完整、清晰、液位计零部件应完整无损。

紧固件不得有松动和损伤，可动部件应灵活可靠。

1.2.2密封性：液位计在额定工作压力时不能有泄漏和损坏现象。

1.2.3基本误差：基本误差的绝对值不超过液位计的允许基本误差。

1.2.4回程误差：回程误差不大于液位计允许基本误差的绝对值。

2 校准步骤2.1外观检查目测检查液位计应达到本校准规程第1.2.1的要求。

2.2密封性检查液位计在工作压力下检查不出现泄漏现象。

2.3校准接线将被校准液位计、玻璃管、三通接头等连接成U型管，按照连通器原理开展校准。

注：校准用介质可以是工作介质，也可以是水。

若是水必须进行密度换算。

2.4现场指示和远传变送装置，零位校准连好校准接线，通电预热15分钟，当输入测量液位为0%时，液位计的输出指示应为零，（输出电流信号为4mA），如偏差大于允许值，应调整指示和变送器零点螺钮。

2.5量程校准当输出测量液位为100%时，液位计输出指示应为20mA，如偏差大于允许值，应调整指示和变送器量程螺钮至合格为止。

反复调整零位和量程,直至合格为止。

2.6线性校准线性校准取液位计满量程的5个等分点进行,即取0%，25%，50%，75%，100%的满量程液位，其输出值偏差不应大于允许基本误差，反之应调整合格。

3 校准结果处理和校准周期3.1液位计经校准合格的张贴合格证。

液位计校准不合格的停止使用。

3.2液位计校准周期为一年。

一.概述在工业生产过程中，常常需要测量某些设备内介质分界面的位置。

物位的测量是一项重要参数。

因此液位测量必须灵敏可靠 ,才能保证生产的正常运行。

我单位近些年引进的，比较普遍的就是浙江联大生产的智能浮筒液位（界位）变送器。

它采用了DLC3000系列智能浮筒液位（界位）变送器。

二.原理:今天我们来学习如何调校DLC3000系列智能浮筒液位（界位）变送器。

液位计有：浮筒室、浮筒、扭力管系统等组成。

浮筒浸没在浮筒室内的液体中，与扭力管系统刚性连接，扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力作用下的扭力管扭转一定角度。

浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化，从而使扭管转角也随之变化。

该变化被传递到数字液位控制器内的杠杆组件，使固定在杠杆组件上的磁铁发生位移，继而被霍尔元件感知并转换为霍尔电势。

DLC3000 数字液位控制器采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动LCD 显示及提供HART 通信能力。

微控制器接收经环境温度补偿与线性化了的电信号，同时也补偿由于过程温度变化而引起的液体密度的变化。

LCD可显示模拟量输出、过程变量（液位、界面高度或密度）、过程温度、扭力管旋转角度及变量的百分数范围等。

三.安装注意事项：浮筒液位计调校时，浮筒对起安装位置有下列几点注意事项：1、检查所用仪表测量范围，压力等级、密度、温度等是否与现场相符合。

2、外筒与容器连接时，上下横连通管，必须设置截止阀。

3、外筒与内筒均须垂直安装，对垂线其斜度必须小于K＝85－d L ；其中d为内浮筒外径，L为内浮筒长度。

安装内浮筒时需打开表头对面的小法兰和四通体上面的盲法兰，用钢丝钩住内浮筒，轻轻送入外筒里，然后上提，将挂钩安在杠杆上。

撤掉钢丝钩，检查内浮筒与外筒的悬挂间隙是否均匀，切勿碰外筒。

4、仪表应优先选用标准的右侧安装，左侧安装方法与右侧相同。

5、仪表外壳应可靠接地。

一、测量液位时调试步骤如下：查看电动浮筒工况的测量范围H、介质密度ρ介，用水换算其测量范围首先进入：2 Online→2 Diagnosis→4 Zero trim→OK→1 Trimmed→OK→2 Accept→ENTER 自动调零位，即电浮筒界位测量零点或筒体内介质放空时液位的零点.加水至电浮筒满量程ρ介/ρ水*H（在调校时默认ρ水为1，以下求量程过程中将不再出现ρ水），加完水后要等液位稳定一段时间，保证浮筒不波动进入：2 Online→1 Displays 记录下1Displays→1 PV X%（标记为X）和4 URV(标记为Y)的数值，按以下公式计算新URV 值：例: URV=X·Y=0.98·5.88=5.76注：URV→代表量程LRV →代表零位(0.00N)修改量程进入：2 Online→3 Device Date→2 Specialist →3 Output→1 Measuring Range→1 Input→2URV （输入新URV 后send）二、测量界位时调试步骤如下：查看电浮筒测量工况中的两种介质各自密度ρ1和ρ2（ρ1﹤ρ2）,用水换算界面零位ρ1·H，加水至两种介质的零点(等效于浮筒完全浸入在轻密度介质中)。

进入：2Online→2Diagnosis→4Zerotrim→OK→1 Trimmed→OK→2Accept→ENTER( 自动调节零位)；界面零位标定结束后,加水至界面满量程ρ2·H（等效于浮筒完全浸入在重密度介质中）稳定后进入2 Online→1Displays 查看当前PV 和URV 值,将记录下来的值计算出新的URV 后,输入仪表完成满量程标定。

修改量程进入：2 Online→3 Device Date→2 Specialist →3 Output→1 Measuring Range→1Input→2 URV (输入新量程后send)注意：以上方法仅适用于工况下密度小于水的介质，如大于水时可在工况下校准或拆下浮筒采用挂码法。

细心观察，认真分析，科学总结

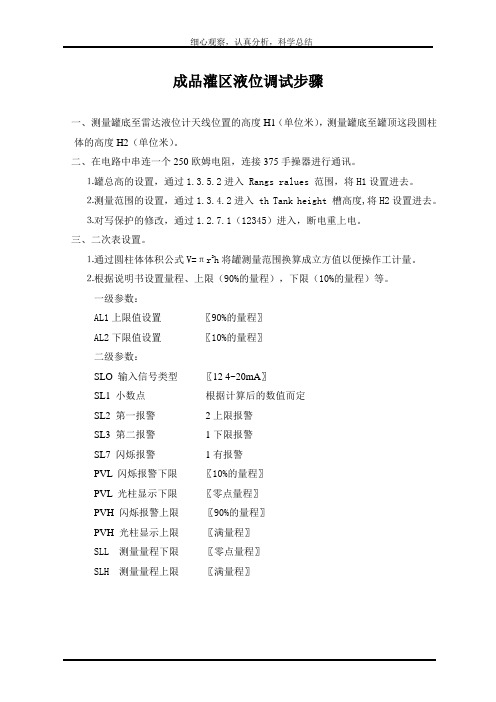

成品灌区液位调试步骤
一、测量罐底至雷达液位计天线位置的高度H1（单位米），测量罐底至罐顶这段圆柱
体的高度H2（单位米）。

二、在电路中串连一个250欧姆电阻，连接375手操器进行通讯。

⒈罐总高的设置，通过1.3.5.2进入 Rangs ralues 范围，将H1设置进去。

⒉测量范围的设置，通过1.3.4.2进入 th Tank height 槽高度,将H2设置进去。

⒊对写保护的修改，通过1.2.7.1（12345）进入，断电重上电。

三、二次表设置。

⒈通过圆柱体体积公式V=πr2h将罐测量范围换算成立方值以便操作工计量。

⒉根据说明书设置量程、上限（90%的量程），下限（10%的量程）等。

一级参数：
AL1上限值设置〖90%的量程〗
AL2下限值设置〖10%的量程〗
二级参数：
SLO 输入信号类型〖12 4~20mA〗
SL1 小数点根据计算后的数值而定
SL2 第一报警2上限报警
SL3 第二报警1下限报警
SL7 闪烁报警1有报警
PVL 闪烁报警下限〖10%的量程〗
PVL 光柱显示下限〖零点量程〗
PVH 闪烁报警上限〖90%的量程〗
PVH 光柱显示上限〖满量程〗
SLL 测量量程下限〖零点量程〗
SLH 测量量程上限〖满量程〗。

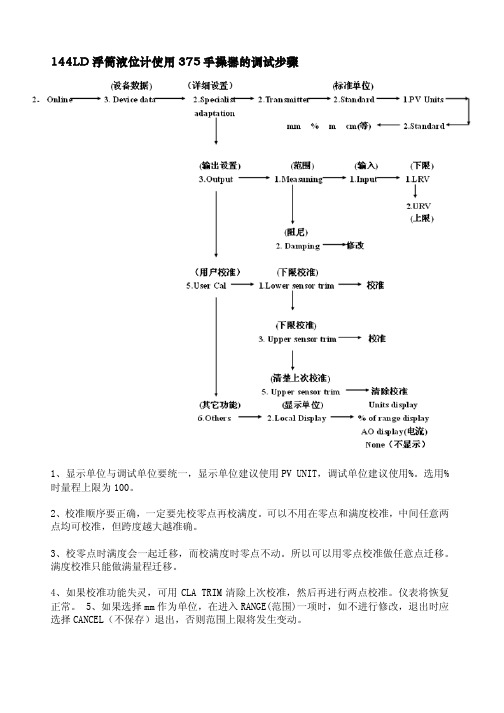

144LD浮筒液位计使用375手操器的调试步骤
1、显示单位与调试单位要统一，显示单位建议使用PV UNIT，调试单位建议使用%。

选用%时量程上限为100。

2、校准顺序要正确，一定要先校零点再校满度。

可以不用在零点和满度校准，中间任意两点均可校准，但跨度越大越准确。

3、校零点时满度会一起迁移，而校满度时零点不动。

所以可以用零点校准做任意点迁移。

满度校准只能做满量程迁移。

4、如果校准功能失灵，可用CLA TRIM清除上次校准，然后再进行两点校准。

仪表将恢复正常。

5、如果选择mm作为单位，在进入RANGE(范围)一项时，如不进行修改，退出时应选择CANCEL（不保存）退出，否则范围上限将发生变动。

UTD—ZB型系列智能电动浮筒液位变送器概述：UTD—ZB型电动浮筒液位变送器是采用了国外先进技术及零部件而研制组装的新型液位测量元件，该仪表采用了专用仪表测量电路解决了分立元件及厚膜电路性能不稳定、可靠性差的问题，UTD—ZB型电动浮筒液位变送器可用来测量液位、界位和密度，不但能输出4-20mA的标准电流信号也能利用HART通讯协议随时存取，对过程操作当中用户所需要的信息又可在传输线的任意一点对其进行调校，出厂标准按GB/T13969-92执行。

特点：1.利用HART协议随时存取对过程操作当中用户所需要的信息。

2.可利用国外手操器或具有我厂自主知识产权的手操器对仪表进行调校。

3.清晰的液晶显示屏可同时显示液位的百分比、液位值、输出电流值及棒图值。

4.外浮筒控制器有一个旋转表头可在360度范围内8个位置中的任一位置。

5.自行开发的具有汉字显示功能的手操器使用户在调校过程中更方便更直观。

6.现场方便的2点调校功能和现场迁移功能，使得安装后与其它液位表读数更加一致。

|结构原理示意图UTD—ZB型系列智能电动浮筒液位变送器是由液位控制器和浮筒测量室及外筒组成，浮筒浸没在浮筒测量室内的液体中与扭力管系统形成刚性联接，被测液体的液位、密度、界位的变化装引起内浮筒位置的变化，这种变化传递给扭力管组件使其发生旋转，扭力管组件的旋转传递给液位控制器中的扛杆组件，该旋转运动使固定在杠杆组件上的精密磁铁移动而改变磁场强度，磁场强度经霍尔效应传感器转换成电压信号，电压信号经模数变换器转换成数字信号送入微处理器，经过微处理器输出液位变化和相对应的4-20mA的标准直流信号和符和HART通信协议的数字信号。

主要技术参数1.精度等级：％、％；2.输入信号：液位、界位或密度的变化；3.输出信号：模拟量4－20mADC；数字量：HART1200波特移频键控（FSK）4.负载能力：350Ω（48VDC供电时可为15Ω）；5.测量范围：300、500、800、1200、1600、2500、3000mm（也可根据用户要求制作）；6.介质比重：－（介质比重差＞）；7.、8.工作压力：、、、、、；9.供电电源：24VDC；10.功率：；11.防护等级：IP66；12.防爆标志：隔爆型-ExdIIBT4；本质安全型-ExiaIICT5。

浮筒液位变送器界面测量调试方法浮筒液位变送器对两种介质界面测量有两种情况：即被测过程介质的重密度r2≤1.0和被测过程介质的重密度r2＞1.0。

下面举例说明：举例1：假定被测过程介质的密度为r1=0.7，r2=0.9检查仪表接线是否正确，供电电压是否在正常工作范围内，浮筒应处于悬挂状态。

1仪表通电。

(电子模板左上部“ZERO”“SPAN”“ERROR”指示灯全灭。

2仪表零位的设定：2.1.设置对应于4mA（0%）的相应液位值（H1=L×0.7=0.7L）。

2.2.按电子板的右上部“ENTER”键启动4mA刻度，此时“ZERO”指示灯点亮，模拟输出电流为22mA。

2.3.按电子板的右上部“DOWN”键锁定4mA刻度，此时“ZERO”指示灯闪烁一下，仪表锁定零位值，模拟输出电流仍为22mA。

2.4.按电子板的右上部“ENTER”键，此时“ZERO”指示灯灭，模拟输出电流自动调整为4mA（0%）。

3仪表高位的设定：3.1.设置对应于20mA（100%）的相应液位高度值（H2=L×r2=0.9L）。

3.2.按电子板的右上部“ENTER”键启动20mA刻度，此时“SPAN”指示灯点亮，模拟输出电流为20mA。

3.3.按电子板的右上部“UP”键锁定20mA刻度，此时“SPAN”指示灯灭，“SPAN”指示灯闪烁一下，仪表锁定满度值，模拟输出电流仍为20mA。

3.4.按电子板的右上部“ENTER”键，此时“SPAN”指示灯灭，模拟输出电流自动调整为20mA（100%）3.5.重复以上步骤，重复核校0%和100%点。

3.6.设置对应于12mA (50%)点的相应液位高度值进行复核校准：H=L×(r2-r1) ×50%+H1=L×(0.9-0.7) ×50%+0.7L=0.8L 举例2：假定被测过程介质的密度为r1=0.8，r2=1.2检查仪表接线是否正确，供电电压是否在正常工作范围内，浮筒应处于悬挂状态。

汽包上的电动浮筒液位计调试说明和方法1、变送器出厂前已按订货要求进行了逐台调试，但经长途运输颠簸或长期库存后，安装使用前或设备大修时，需要对变送器的主要性能进行检查。

2、标牌上“介质密度（差）”栏内注明的范围，是指该台变送器可测密度在此范围内的任何液体。

3、标牌上“出厂调试密度（差）”栏内所标注的数据，是指用户提供的数据，并按此密度（差）调试出厂。

在实际使用中，如果被测介质密度（差）有所改变，则应按实际密度（差）进行重新调试。

调试所需设备：1、可调电源：0～30V.DC；2、毫安表：0～30mA.DC,±0.2%；3、负载电阻：250Ω，1只；4、二等标准砝码：1kg,1套；5、刻度尺：1只；调试方法分挂重法和水标法两种：1、电动浮筒液位变送器挂重法：液位调试：▲浮力计算：l 浮筒浮力：F1=π/4·D·H·ρl 浮筒重G与浮力之差：F2=G-F1式中：D-浮筒外径（cm）;H-浮筒长度（变送器量程）（cm）ρ-介质密度（g/cm3）▲将变送器水平固定在校验架上，并按图5接线。

1）零点调试（4mA）在托盘上放入同浮筒重G等重的砝码（含托盘重），调整零位电位器，使输出为4mA.2）满度调试（20mA）在托盘上放入同F2等值的砝码（含托盘重），调整量程电位器，使输出为20mA.按（1）、（2）两步，反复调整几次，直至满意为止。

2、界面调试：▲根据两种介质密度，分别计算出轻重密度下的浮力FQ和FzFQ=π/4·D2·H·ρQFZ=π/4·D·H·ρz式中：D-浮筒外径（cm）H-浮筒长（量程）（cm）ρQ-轻介质密度（g/cm）ρz-重介质密度（g/cm）▲根据FQ和FZ计算出调零挂重砝码重量fo和满量程挂重砝码重量fm。

fo=G-FQfm=G-FZ式中：G-浮筒重量（标牌上标出）1）零点调试（4mA）l 在托盘上放入同fo等值的砝码（含托盘重），调零点电位器，传输出为4mAl 若轻介质密度ρQ高于订货时提供的密度0.1g/cm3以上时，则有可能会出现调不出4mA的现象。

FISHER DLC3000智能浮筒液位计界位校验的一种方法发布时间：2021-05-17T08:09:04.930Z 来源：《中国科技人才》2021年第8期作者：吉宁[导读] FISHER DLC3000是一种智能化浮力式仪表。

它既可以测量液位，也可以测量界位。

兰州石化公司检维修中心甘肃省兰州市西固区 730060摘要：FISHER DLC3000是一种浮力式测量仪表，既可以测量液位，也能进行界位测量。

在界位校验的工况中，由于被测界位两种介质密度差小、测量范围小，如果校验方法不当，校验过程往往不能通过。

针对DLC3000在界位校验中经常遇到的校验失败的问题，本文通过DLC3000智能浮筒液位计的技术指标，分析界位校验过程中校验失败的原因。

阐述了DLC3000在界位工况下的参数设置的诀窍。

总结出DLC3000在界位测量工况下的校验方法。

关键词：DLC3000 界位校验前言：FISHER DLC3000是一种智能化浮力式仪表。

它既可以测量液位，也可以测量界位。

仪表需要通过HART375、475手操器进行校验、组态。

DLC3000智能浮筒液位计特别适合测量范围不大的液位（界位）测量，但是在界位校验的工况中，如果界位测量的两种介质密度差小、测量范围小，如果校验方法不当，造成界位校验过程失败。

界位校验是DLC3000智能浮筒液位计的一个难点。

FISHER DLC3000界位校验失败原因分析：DLC3000智能浮筒液位计的结构由检测转换、变送两部分组成。

检测转换部分由浮筒室、浮筒、杠杆、扭力杆组成。

变送部分由微处理器、模数/数模转换和液晶显示屏组成。

浮筒液位计的浮筒浸在液体中，当液位（界位）发生变化时，导致浮筒所受的浮力发生改变，因为浮力作用在浮筒上，浮筒对杠杆的拉力大小发生改变，这个变化的杠杆力通过杠杆带动扭力杆产生角位移。

变送器检测到这个角位移，经过转换、处理输出与被测量液位（界位）成比例的4-20mA 线性输出。
