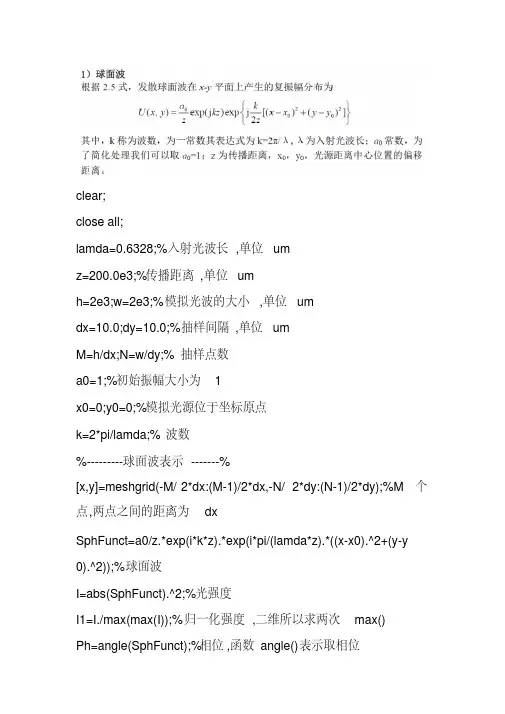

clear;close all;lamda=0.6328;%入射光波长,单位umz=200.0e3;%传播距离,单位umh=2e3;w=2e3;%模拟光波的大小,单位umdx=10.0;dy=10.0;%抽样间隔,单位umM=h/dx;N=w/dy;%抽样点数a0=1;%初始振幅大小为 1x0=0;y0=0;%模拟光源位于坐标原点k=2*pi/lamda;%波数%---------球面波表示-------%[x,y]=meshgrid(-M/2*dx:(M-1)/2*dx,-N/2*dy:(N-1)/2*dy);%M个点,两点之间的距离为dxSphFunct=a0/z.*exp(i*k*z).*exp(i*pi/(lamda*z).*((x-x0).^2+(y-y 0).^2));%球面波I=abs(SphFunct).^2;%光强度I1=I./max(max(I));%归一化强度,二维所以求两次max()Ph=angle(SphFunct);%相位,函数angle()表示取相位figure(1);imagesc(I1);%做出球面波的强度分布图，没有强度变化，均匀光斑,这里做了彩图figure(2);P=(Ph+pi)/(2*pi);%归一化相位imshow(P);%画出球面波的相位分布图figure(3);imagesc(P);%画出球面波相位分布的彩图clear;close all;lamda=0.6328;%入射光波长umh=2e3;w=2e3;%模拟光波的大小um dx=10.0;dy=10.0;%抽样间隔umM=h/dx;N=w/dy;%抽样点数A=1;%振幅为 1k=2*pi/lamda;%波数theta=pi/6;%设定theta为30度a=pi/2-theta;%波矢与x轴夹角b=pi/2;%波矢与y轴夹角c=theta;%波矢与z轴夹角z=0;%-----------平面波----------%[x,y]=meshgrid(-M/2*dx:(M-1)/2*dx,-N/2*dy:(N-1)/2*dy);%抽样网格pingmianbo=A.*exp(i*k.*(x.*cos(a)+y.*cos(b)+z.*cos(c)));%平面波公式I=abs(pingmianbo).^2;%光强度I1=I./max(max(I));%归一化强度Ph=angle(pingmianbo);%相位figure(1);imshow(I1)%做出强度分布图,没有强度变化，均匀光斑figure(2);imagesc(I1);%画出强度分布彩图figure(3);P=(Ph+pi)/(2*pi);%归一化相位imshow(P);%画出相位分布图像figure(4);imagesc(P);%做出相位分布彩图clear;close all;lamda=0.6328;%入射光波长umz=100.0e3;%传播距离umh=2e3;w=2e3;%模拟光波的大小umdx=10.0;dy=10.0;%抽样间隔umM=h/dx;N=w/dy;%抽样点数a0=1;%设定振幅x1=-0.2e3;y1=0;%相当于将上图逆时针旋转90度后的S1,距原点0.2mmx2=0.2e3;y2=0;%相当于将上图逆时针旋转90度后的S2,距原点0.2mmk=2*pi/lamda;%波数%---------球面波---------%[x,y]=meshgrid(-M/2*dx:(M-1)/2*dx,-N/2*dy:(N-1)/2*dy);%抽样网格wave1=a0/z.*exp(i*k*z).*exp(i*pi/(lamda*z).*((x-x1).^2+(y-y1).^2));%第一束球面波wave2=a0/z.*exp(i*k*z).*exp(i*pi/(lamda*z).*((x-x2).^2+(y-y2).^2));%第二束球面波wave=wave1+wave2;%两束球面波相遇,即为两者复振幅之和I=abs(wave).^2;%光强度I1=I./max(max(I));%归一化强度Ph=angle(wave);%相位函数angle()表示取相位figure(1);imshow(I1);%画出球面波的强度分布图,没有强度变化,均匀光斑figure(2);P=(Ph+pi)/(2*pi);%归一化相位imshow(P);%画出球面波的相位分布图figure(3);imagesc(P);%画出球面波的相位分布彩图clear;close all;lamda=0.6328;%入射光波长umh=2e3;w=2e3;%模拟光波的大小umdx=10.0;dy=10.0;%抽样间隔umM=h/dx;N=w/dy;%抽样点数A=1;%设定振幅为 1k=2*pi/lamda;%波数theta1=-0.25*pi/180;%第一束平面波与z轴夹角theta2=0.25*pi/180;%第二束平面波与z轴夹角a1=pi/2-theta1;%波矢与x轴夹角b1=pi/2;%波矢与y轴夹角c1=theta1;%波矢与z轴夹角a2=pi/2-theta2;%波矢与x轴夹角b2=pi/2;%波矢与y轴夹角c2=theta2;%波矢与z轴夹角z=0e3;%----------平面波表示----------%[x,y]=meshgrid(-M/2*dx:(M-1)/2*dx,-N/2*dy:(N-1)/2*dy);%二维抽样网格wave1=A.*exp(i*k.*(x.*cos(a1)+y.*cos(b1)+z.*cos(c1)));%第一束平面波wave2=A.*exp(i*k.*(x.*cos(a2)+y.*cos(b2)+z.*cos(c2)));%第二束平面波wave=wave1+wave2;%两束光相遇I=abs(wave).^2;%光强度I1=I./max(max(I));%归一化强度Ph=angle(wave);%相位figure(1);imshow(I1);%画出强度分布图figure(2);imagesc(I1);%画出强度分布彩图figure(3);P=(Ph+pi)/(2*pi);%归一化强度imshow(P);%做出相位分布图figure(4);imagesc(P);%做出相位分布彩图。
基于Matlab的光学实验仿真一、本文概述随着科技的快速发展，计算机仿真技术已成为科学研究、教学实验以及工程应用等领域中不可或缺的一部分。
在光学实验中，仿真技术能够模拟出真实的光学现象，帮助研究者深入理解光学原理，优化实验设计，提高实验效率。
本文旨在探讨基于Matlab的光学实验仿真方法，分析Matlab在光学实验仿真中的优势和应用，并通过具体案例展示其在光学实验仿真中的实际应用效果。
通过本文的阐述，读者将能够了解Matlab在光学实验仿真中的重要作用，掌握基于Matlab的光学实验仿真方法，从而更好地应用仿真技术服务于光学研究和实验。
二、Matlab基础知识Matlab，全称为Matrix Laboratory，是一款由美国MathWorks公司出品的商业数学软件，主要用于算法开发、数据可视化、数据分析以及数值计算等领域。
Matlab以其强大的矩阵计算能力和丰富的函数库，在光学实验仿真领域具有广泛的应用。
Matlab中的变量无需预先声明，可以直接使用。
变量的命名规则相对简单，以字母开头，后面可以跟字母、数字或下划线。
Matlab支持多种数据类型，包括数值型（整数和浮点数）、字符型、逻辑型、结构体、单元数组和元胞数组等。
Matlab的核心是矩阵运算，它支持多维数组和矩阵的创建和操作。
用户可以使用方括号 [] 来创建数组或矩阵，通过索引访问和修改数组元素。
Matlab还提供了大量用于矩阵运算的函数，如矩阵乘法、矩阵转置、矩阵求逆等。
Matlab具有强大的数据可视化功能，可以绘制各种二维和三维图形。
在光学实验仿真中，常用的图形包括曲线图、散点图、柱状图、表面图和体积图等。
用户可以使用plot、scatter、bar、surf和volume 等函数来创建这些图形。
Matlab支持多种控制流结构，如条件语句（if-else）、循环语句（for、while）和开关语句（switch）。
这些控制流结构可以帮助用户编写复杂的算法和程序。
光学与MATLAB光学与MATLAB 的结合是现代光学研究和工程中的常见应用。
光学是研究光的行为和性质的学科，而MATLAB 是一个强大的数学计算和编程工具。
将两者结合起来，可以实现复杂的光学模拟、分析和设计。
以下是一些关于光学和MATLAB 结合的深入探讨：1.光波的数学描述：光波在空间中传播时，可以视为一个电场和磁场的波动。
在直角坐标系中，这可以用麦克斯韦方程组来描述。
MATLAB 中提供了用于解决这些方程的工具，如`pdepe` 或`fvm`。
使用这些工具，可以模拟光波在各种介质中的传播。
2.干涉和衍射：干涉是当两束或多束相干光波相遇时，它们的光程差会导致光强分布发生变化的现象。
衍射是光波绕过障碍物边缘时的传播行为。
MATLAB 的`optics` 工具箱提供了多种函数，可以模拟和分析干涉和衍射现象。
3.光学系统设计：光学系统设计涉及透镜、反射镜、棱镜等的光学性能的优化。
使用MATLAB 的`optics` 工具箱，可以模拟和分析这些系统的性能，并进行优化设计。
4.光谱分析：光谱分析涉及从光谱数据中提取信息，如物质成分、温度等。
MATLAB 中有专门用于光谱分析的工具箱，如`spectrum`，可以用于分析光谱数据。
5.图像处理：在光学中，图像处理是一个重要的分支，涉及对图像的增强、恢复和识别等操作。
MATLAB 的`image processing` 工具箱提供了各种算法，可以用于图像处理中的各种任务。
6.光子晶体和光子器件：光子晶体是具有周期性折射率变化的介质，可以控制光的传播。
光子器件是利用光子晶体和其他结构实现的特定功能的光学器件。
MATLAB 可以模拟和分析这些复杂系统的性能和行为。
7.光通信：光通信利用光波作为信息载体，通过光纤进行传输。
MATLAB 可以模拟和分析光通信系统中的各种效应，如色散、损耗和噪声等。
8.应用实例：假设我们需要模拟一个简单的干涉现象。
我们可以使用MATLAB 的`control` 工具箱中的`fftinterf` 函数来模拟干涉条纹的形成：首先，我们需要生成两个相干的正弦波：（1）% 定义参数（2）wavelength = 500e-9; % 波长(m)（3）angle = pi/4; % 入射角(rad)（4）k = 2*pi/wavelength; % 波数(1/m)（5）d = 1; % 双缝间距(m)（6）x0 = 0; % 双缝中心x 坐标(m)（7）y0 = 0; % 双缝中心y 坐标(m)（8）sigma = wavelength/(2*pi); % 单缝线宽(m)（9）L = 10; % 屏幕到双缝的距离(m)（10）x = -L:L; % x 坐标范围(m)（11）% 计算双缝的透过率函数（12）t1 = exp(-(x-x0).^2/(2*sigma^2)); % 单缝透过率函数(1/m^2)（13）t2 = exp(-(x-x0-d).^2/(2*sigma^2)); % 双缝透过率函数(1/m^2)（14）% 生成双缝透过率函数的时间序列（15）t = t1.*t2; % 双缝总透过率函数(1/m^2)（16）% 计算相干光的振幅和相位分布（17）E = t.*exp(1i*2*pi*k*(x.^2)/(2*(L^2))); % 双缝产生的电场分布(V/m)接下来，我们可以使用MATLAB 的`fftinterf` 函数来模拟干涉条纹的形成：（1）% 计算干涉条纹的强度分布（2）I = abs(fftshift(fft(E).*conj(fft(E)))); % 干涉条纹的强度分布(V^2/m^2)（3）% 显示干涉条纹的强度分布（4）imagesc(x, y, I);（5）axis square;（6）colorbar;（7）title('干涉条纹的强度分布');这只是一个简单的例子，实际上MATLAB 可以进行更复杂的模拟和分析，包括光的传输、光与物质的相互作用等。

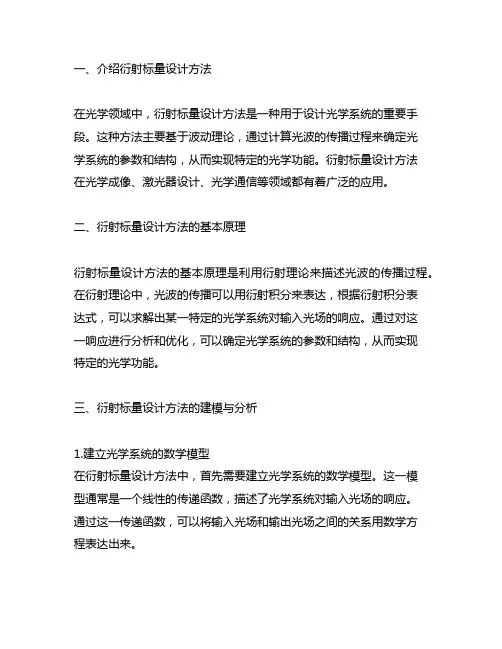

一、介绍衍射标量设计方法在光学领域中，衍射标量设计方法是一种用于设计光学系统的重要手段。
这种方法主要基于波动理论，通过计算光波的传播过程来确定光学系统的参数和结构，从而实现特定的光学功能。
衍射标量设计方法在光学成像、激光器设计、光学通信等领域都有着广泛的应用。
二、衍射标量设计方法的基本原理衍射标量设计方法的基本原理是利用衍射理论来描述光波的传播过程。
在衍射理论中，光波的传播可以用衍射积分来表达，根据衍射积分表达式，可以求解出某一特定的光学系统对输入光场的响应。
通过对这一响应进行分析和优化，可以确定光学系统的参数和结构，从而实现特定的光学功能。
三、衍射标量设计方法的建模与分析1.建立光学系统的数学模型在衍射标量设计方法中，首先需要建立光学系统的数学模型。
这一模型通常是一个线性的传递函数，描述了光学系统对输入光场的响应。
通过这一传递函数，可以将输入光场和输出光场之间的关系用数学方程表达出来。
2.分析光学系统的参数和结构在建立了数学模型之后，需要对光学系统的参数和结构进行详细的分析。
这一分析通常包括对光学元件的性能参数、尺寸和位置等进行考虑，以确定最佳的设计方案。
四、matlab在衍射标量设计方法中的应用1.光学系统的仿真与优化matlab是一种强大的数学建模与仿真软件，可以帮助工程师和科研人员对光学系统进行仿真和优化。
通过matlab的光学仿真工具箱，可以方便地建立光学系统的数学模型，并对其进行优化，以实现更好的光学性能。
2.光学系统的快速原型设计除了仿真和优化，matlab还可以用于快速原型设计。
借助matlab的可视化编程环境和丰富的函数库，可以快速地建立光学系统的原型，并进行实时的调试和优化，大大提高了光学系统的设计效率。
五、总结衍射标量设计方法是一种重要的光学系统设计方法，通过对光波的传播过程进行建模和分析，可以实现对光学系统的快速优化和设计。
而matlab作为一种强大的数学建模与仿真工具，为光学系统的设计提供了便利的评台，帮助工程师和科研人员实现光学系统的快速原型设计和优化。
phi = 0:pi/10:2*pi; % x的范围从0到2πz = exp(i * phi);u = real(z);%取实部v = image(z);%取虚部figure(1);%画图plot(phi,u);%画实部的变化曲线figure(2);plot(phi,v)%画虚部的变化曲线clear;%清除内存close all;%关闭所有窗口x=linspace(0,2*pi,100);%设置横坐标范围及网格y1=sqrt(x);%开根号figure(1);plot(x,y1,'r')%做出y1的曲线,'r'代表图线为红色clear;%清除内存close all;%关闭所有窗口x=linspace(-2*pi,2*pi,100);%100个数横坐标从-2pi到2pi y1=besselj(1,x);%第一类贝塞尔函数,一阶y2=besselj(0,x);%第一类贝塞尔函数,0阶figure(1);plot(x,y1,'r');figure(2);plot(x,y2,'b');clear;close all;[x,y]=meshgrid(-2:.05:2,-2:.05:2);%设置二维网格z=sinc(x).*sinc(y);figure(1);imshow(z);%二维灰度图figure(2);imagesc(z);%二维彩图figure(3);mesh(z);%三维图像clear;close all;a=5;x=linspace(-5,5,100);y1=exp(-pi.*(x/a).^2);%第一类贝塞尔函数,一阶b=2;y2=exp(-pi.*(x/b).^2);%第一类贝塞尔函数,一阶figure(1);plot(x,y1,'r');figure(2);plot(x,y2,'b');clear;close all;a=1;b=1;[x,y]=meshgrid(-2:.05:2,-2:.05:2);%设置二维网格z=exp(-pi.*((x/a).^2+(y/b).^2));%高斯函数figure(1);imagesc(z);figure(2);mesh(z);clear;close all;M=100;%x方向抽样点数N=100;%y方向抽样点数w=10;%缝的宽度d=10;%缝偏离中心的位置obj1=zeros(M,N);%赋值为0的一个二维矩阵,大小为M*N obj1(:,(N/2-w/2):N/2+w/2)=1.0;%设置缝在y向中心,且缝的宽度为wfigure(1);imshow(obj1);obj2=zeros(M,N);obj2(:,(N/2-d)-w/2:(N/2-d)+w/2)=1.0;%缝偏离中心位置d个像素figure(2);imshow(obj2);clear;close all;M=100;%x方向抽样点数N=100;%y方向抽样点数w=10;%缝的宽度d=10;%缝偏离中心的位置obj1=zeros(M,N);%赋值为0的一个二维矩阵,大小为M*N obj1(:,(N/2+d)-w/2:(N/2+d)+w/2)=1.0;%设置缝在y向中心,且缝的宽度为wobj2=zeros(M,N);obj2(:,(N/2-d)-w/2:(N/2-d)+w/2)=1.0;%缝偏离中心位置d个像素obj3=obj1+obj2;figure(1);imshow(obj3);clear;close all;M=100;N=100;w=10;%缝宽obj=zeros(M,N);obj((M/2-w/2):(M/2+w/2),(N/2-w/2):(N/2+w/2))=1.0;%缝处于中心位置figure(1);imshow(obj);figure(2);imagesc(obj);figure(3);mesh(obj);。
理想透镜衍射matlab
在MATLAB中，可以使用物理光学工具箱来模拟理想透镜的衍射
效应。
衍射是光通过边缘或孔径时发生的偏折现象，理想透镜的衍
射模拟可以帮助我们理解光的传播规律和光学系统的性能。
首先，我们需要定义理想透镜的参数，包括透镜的曲率半径、
折射率等。
然后，我们可以使用MATLAB中的衍射函数（例如fft2）来模拟透镜的衍射效应。
具体步骤如下：
1. 定义透镜参数，包括透镜的孔径大小、曲率半径、折射率等
参数。
2. 生成输入光场，可以使用MATLAB中的函数生成一个表示入
射光场的二维矩阵，可以是单色光或者白光。
3. 衍射计算，使用MATLAB中的快速傅里叶变换函数fft2对输
入光场进行衍射计算，得到透镜后的光场分布。
4. 显示结果，可以使用MATLAB中的图像显示函数imshow来显
示衍射后的光场分布，观察衍射效应。
在模拟理想透镜的衍射过程中，需要考虑透镜的孔径大小、入射光波长、透镜的焦距等因素，这些参数都会影响衍射效应的模拟结果。
此外，还可以通过调整透镜参数、入射光场的波前形状等来进一步探究理想透镜的衍射特性。
总的来说，通过MATLAB中物理光学工具箱提供的函数和工具，我们可以比较直观地模拟理想透镜的衍射效应，从而更好地理解光学系统的行为。
希望这个回答能够帮到你，如果你有更多关于理想透镜衍射模拟的问题，欢迎继续提问。
实验7衍射的Matlab模拟一、实验目的：掌握衍射的matlab模拟。
二、实验内容：1）单个圆孔夫朗和费衍射的matlab模拟2）双圆孔夫朗和费衍射的matlab模拟3）同一波长，狭缝数量分别为1、2、3、6、9、10时候的夫朗和费衍射的matlab模拟4）对4个不同波长的光照射时，狭缝数量分别为1、3时候的夫朗和费衍射的matlab 模拟5）单个圆孔菲涅尔衍射的matlab模拟6）模拟圆孔（或者单缝）衍射时，衍射屏到接收屏距离不同的时候衍射的图样1)clearclclam=632.8e-9;a=0.0005;f=1;m=300;ym=4000*lam*f;ys=linspace(-ym,ym,m);xs=ys;n=200;for i=1:mr=xs(i)^2+ys.^2;sinth=sqrt(r./(r+f^2));x=2*pi*a*sinth./lam;hh=(2*BESSELJ(1,x)).^2./x.^2;b(:,i)=(hh)'.*5000;B=b/max(b);endimage(xs,ys,b);colormap(gray(n));figure;plot(xs,B);colormap(green);-2.5-2-1.5-1-0.500.51 1.52 2.5x 10-3-2.5-2-1.5-1-0.50.511.522.5x 10-3-3-2-10123x 10-300.10.20.30.40.50.60.70.80.912)%双圆孔夫琅禾费衍射clear all close all clc %lam=632.8e-9;a=0.0005;f=1;m=300;ym=4000*lam*f;ys=linspace(-ym,ym,m);xs=ys;n=200;for i=1:m r=xs(i)^2+ys.^2;sinth=sqrt(r./(r+f^2));x=2*pi*a*sinth./lam;h=(2*BESSELJ(1,x)).^2./x.^2;d=10*a;deltaphi=2*pi*d*xs(i)/lam;hh=4*h*(cos(deltaphi/2))^2;b(:,i)=(hh)'.*5000;end image(xs,ys,b);colormap(gray(n));-2.5-2-1.5-1-0.500.51 1.52 2.5x 10-3-2.5-2-1.5-1-0.50.511.522.5x 10-33)lamda=500e-9;%波长N=[1236910];for j=1:6a=2e-4;D=5;d=5*a;ym=2*lamda*D/a;xs=ym;%屏幕上y 的范围n=1001;%屏幕上的点数ys=linspace(-ym,ym,n);%定义区域for i=1:n sinphi=ys(i)/D;alpha=pi*a*sinphi/lamda;beta=pi*d*sinphi/lamda;B(i,:)=(sin(alpha)./alpha).^2.*(sin(N(j)*beta)./sin(beta)).^2;B1=B/max(B);end NC=256;%确定灰度的等级Br=(B/max(B))*NC;figure(j);subplot(1,2,1);image(xs,ys,Br);colormap(hot(NC));%色调处理subplot(1,2,2);plot(B1,ys,'k');end-0.4-0.200.20.4-0.025-0.02-0.015-0.01-0.00500.0050.010.0150.020.02500.51-0.025-0.02-0.015-0.01-0.0050.0050.010.0150.020.025狭缝数为1-0.4-0.200.20.4-0.025-0.02-0.015-0.01-0.00500.0050.010.0150.020.02500.51-0.025-0.02-0.015-0.01-0.0050.0050.010.0150.020.025狭缝数为2-0.4-0.200.20.4-0.025-0.02-0.015-0.01-0.00500.0050.010.0150.020.02500.51-0.025-0.02-0.015-0.01-0.0050.0050.010.0150.020.025狭缝数为3-0.4-0.200.20.4-0.025-0.02-0.015-0.01-0.00500.0050.010.0150.020.02500.51-0.025-0.02-0.015-0.01-0.0050.0050.010.0150.020.025-0.4-0.200.20.4-0.025-0.02-0.015-0.01-0.00500.0050.010.0150.020.02500.51-0.025-0.02-0.015-0.01-0.0050.0050.010.0150.020.025狭缝数为9狭缝数为6-0.4-0.200.20.4-0.025-0.02-0.015-0.01-0.00500.0050.010.0150.020.02500.51-0.025-0.02-0.015-0.01-0.0050.0050.010.0150.020.0254）lamda=400e-9:100e-9:700e-9;%波长N=[13];a=2e-4;D=5;d=5*a;for j=1:4ym=2*lamda(j)*D/a;xs=ym;%屏幕上y 的范围n=1001;%屏幕上的点数ys=linspace(-ym,ym,n);%定义区域for k=1:2for i=1:n sinphi=ys(i)/D;alpha=pi*a*sinphi/lamda(j);beta=pi*d*sinphi/lamda(j);B(i,:)=(sin(alpha)./alpha).^2.*(sin(N(k)*beta)./sin(beta)).^2;B1=B/max(B);end NC=256;%确定灰度的等级Br=(B/max(B))*NC;figure();subplot(1,2,1);image(xs,ys,Br);colormap(hot(NC));%色调处理subplot(1,2,2);狭缝数为10plot(B1,ys,'k');end end-0.4-0.200.20.4-0.02-0.015-0.01-0.00500.0050.010.0150.0200.51-0.02-0.015-0.01-0.0050.0050.010.0150.02Lamda=400nm,N=1-0.4-0.200.20.4-0.02-0.015-0.01-0.00500.0050.010.0150.0200.51-0.02-0.015-0.01-0.0050.0050.010.0150.02-0.4-0.200.20.4-0.025-0.02-0.015-0.01-0.00500.0050.010.0150.020.02500.51-0.025-0.02-0.015-0.01-0.0050.0050.010.0150.020.025Lamda=400nm,N=3Lamda=500nm,N=1-0.4-0.200.20.4-0.025-0.02-0.015-0.01-0.00500.0050.010.0150.020.02500.51-0.025-0.02-0.015-0.01-0.0050.0050.010.0150.020.025-0.4-0.200.20.4-0.03-0.02-0.0100.010.020.0300.51-0.03-0.02-0.010.010.020.03Lamda=500nm,N=3Lamda=600nm,N=1-0.4-0.200.20.4-0.03-0.02-0.0100.010.020.0300.51-0.03-0.02-0.010.010.020.03-0.4-0.200.20.4-0.03-0.02-0.0100.010.020.0300.51-0.04-0.03-0.02-0.010.010.020.030.04Lamda=600nm,N=3Lamda=700nm,N=1-0.4-0.200.20.4-0.03-0.02-0.0100.010.020.0300.51-0.04-0.03-0.02-0.010.010.020.030.045）clearclcN=300;r=15;a=1;b=1;I=zeros(N,N);[m,n]=meshgrid(linspace(-N/2,N/2-1,N));D=((m-a).^2+(n-b).^2).^(1/2);i=find(D<=r);I(i)=1;subplot(2,2,1);imagesc(I)colormap([000;111])axis imagetitle('衍射前的图样')L=300;M=300;[x,y]=meshgrid(linspace(-L/2,L/2,M));lamda=632.8e-6;k=2*pi/lamda;z=1000000;Lamda=700nm,N=3h=exp(j*k*z)*exp((j*k*(x.^2+y.^2))/(2*z))/(j*lamda*z); H=fftshift(fft2(h));%传递函数B=fftshift(fft2(I));%圆孔频谱G=H.*B;U=fftshift(ifft2(G));Br=(U/max(U));subplot(2,2,2);imshow(abs(U));axis image;colormap(hot)%figure,imshow(C);title('衍射后的图样');subplot(2,2,3);mesh(x,y,abs(U));subplot(2,2,4);plot(abs(Br))6)lamda=500e-9;%波长N=1;%缝数，可以随意更改变换a=2e-4;D=3:7;d=5*a;for j=1:5ym=2*lamda*D(j)/a;xs=ym;%屏幕上y的范围n=1001;%屏幕上的点数ys=linspace(-ym,ym,n);%定义区域for i=1:nsinphi=ys(i)/D(j);alpha=pi*a*sinphi/lamda;beta=pi*d*sinphi/lamda;B(i,:)=(sin(alpha)./alpha).^2.*(sin(N*beta)./sin(beta)).^2;B1=B/max(B);endNC=256;%确定灰度的等级Br=(B/max(B))*NC;figure();subplot(1,2,1)image(xs,ys,Br);colormap(hot(NC));%色调处理subplot(1,2,2)plot(B1,ys,'k');end-0.4-0.200.20.4-0.015-0.01-0.00500.0050.010.01500.51-0.015-0.01-0.0050.0050.010.015D=3m-0.4-0.200.20.4-0.02-0.015-0.01-0.00500.0050.010.0150.0200.51-0.02-0.015-0.01-0.0050.0050.010.0150.02-0.4-0.200.20.4-0.025-0.02-0.015-0.01-0.00500.0050.010.0150.020.02500.51-0.025-0.02-0.015-0.01-0.0050.0050.010.0150.020.025D=5m D=4m-0.4-0.200.20.4-0.03-0.02-0.0100.010.020.0300.51-0.03-0.02-0.010.010.020.03-0.4-0.200.20.4-0.03-0.02-0.0100.010.020.0300.51-0.04-0.03-0.02-0.010.010.020.030.04D=7m D=6m。
matlab计算衍射衍射是一种波传播时遇到障碍物或开口时发生的现象，对于光学、声学等领域具有重要意义。
本文将介绍MATLAB在衍射计算中的基本原理、常用方法以及实际应用，旨在为研究者提供一个全面的MATLAB衍射计算指南。
一、引言衍射是波在传播过程中遇到障碍物或开口时发生的波动现象，广泛应用于光学、声学、天文学等领域。
MATLAB作为一种高效的数学建模和计算工具，在衍射计算中有着广泛的应用。
本文将深入探讨MATLAB在衍射计算中的基本原理、方法和实际应用。
二、MATLAB中的衍射基本原理赫姆霍兹方程：衍射计算的基础是赫姆霍兹方程，描述了波场的传播和衍射现象。
MATLAB通过数值方法求解赫姆霍兹方程，实现波场的模拟。
傅里叶光学：利用傅里叶光学原理，将衍射问题转化为频域中的问题。
MATLAB提供了强大的傅里叶变换工具，可以对衍射场景进行频谱分析。
三、MATLAB中的衍射计算方法傅里叶衍射公式：利用傅里叶变换和逆变换，可以在频域中高效计算衍射场景。
MATLAB的fft和ifft函数可用于实现这一计算过程。
衍射积分公式：利用衍射积分公式，通过对波场的积分来计算衍射图样。
MATLAB的数值积分函数可以方便地应用于这一过程。
四、MATLAB中的衍射实际应用光学衍射模拟：MATLAB可用于模拟各种光学衍射现象，如单缝衍射、双缝衍射、光栅衍射等。
通过调整参数，可以实时观察衍射图样的变化。
声学衍射计算：在声学领域，MATLAB可以用于计算声波在不同环境中的衍射效应，对声学设备的设计和优化提供支持。
天文学应用：对于射电天文学等领域，MATLAB可用于计算射电波在宇宙中的传播和衍射，帮助天文学家理解观测数据。
五、MATLAB衍射计算的优势与挑战优势：MATLAB提供了丰富的数学函数和工具箱，使得衍射计算更加简便高效。
其图形用户界面（GUI）也有助于直观地展示计算结果。
挑战：随着衍射计算问题的复杂化，需要更高级的数值方法和算法，这对MATLAB的计算性能提出了一定的挑战。
光的干涉和衍射的matlab模拟单缝夫琅和费衍射是光的衍射现象之一，如图2所示。
当单色光波通过一个狭缝时，光波会向周围扩散，形成一系列同心圆环。
这些圆环的亮度分布是由夫琅和费衍射公式描述的，即。
其中为入射光波长，为狭缝宽度，为衍射角。
夫琅和费衍射公式表明，随着衍射角的增大，圆环的半径会减小，而亮度则会逐渐减弱。
在MATLAB中，可以通过输入实验参数，如光波长和狭缝宽度，来观察圆环的亮度分布和半径随衍射角的变化情况。
同时，还可以探讨不同波长和狭缝宽度对圆环亮度和半径的影响。
4双缝衍射双缝衍射是光的干涉和衍射现象的结合，如图3所示。
当一束单色光波通过两个狭缝时，光波会在屏幕上形成一系列干涉条纹和衍射环。
干涉条纹的亮度分布与___双缝干涉相同，而衍射环的亮度分布则由夫琅和费衍射公式描述。
在MATLAB中，可以通过输入实验参数，如光波长、双缝间距和双缝宽度，来观察干涉条纹和衍射环的亮度分布和条纹间距、环半径随实验参数的变化情况。
同时，还可以探讨不同实验参数对干涉条纹和衍射环的影响。
5衍射光栅衍射光栅是一种利用衍射现象制成的光学元件，如图4所示。
当一束单色光波通过光栅时，光波会被分为多个衍射光束，形成一系列亮度不同的衍射条纹。
衍射条纹的亮度分布与夫琅和费衍射公式描述的圆环类似，但是条纹间距和亮度分布会受到光栅常数的影响。
在MATLAB中，可以通过输入实验参数，如光波长和光栅常数，来观察衍射条纹的亮度分布和条纹间距随实验参数的变化情况。
同时，还可以探讨不同实验参数对衍射条纹的影响。
总之，通过MATLAB模拟光的干涉和衍射现象，可以更加直观地理解和掌握这些重要的光学现象，同时也可以为实验设计和数据分析提供有力的工具和支持。
本文介绍了___双缝干涉、单缝夫琅禾费衍射和衍射光栅光谱的计算机模拟。
当一束单色平行光通过宽度可调的狭缝，射到其后的光屏上时，形成一系列亮暗相间的条纹。
单缝夫琅禾费衍射的光强分布可以通过惠更斯-费涅耳原理计算。
