电子硬件工程师需要具备的知识第一篇：电子硬件工程师需要具备的知识电子硬件工程师要求掌握的东西第一部分：硬件知识一、数字信号1、 TTL和带缓冲的TTL信号：逻辑门电路2、 RS232和定义：异步传输标准接口，通常以9个引脚 (DB-9) 或是25个引脚 (DB-25) 的型态出现，一般个人计算机上会有两组RS-232 接口，分别称为 COM1 和 COM2。
数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
3、 RS485/422（平衡信号）半双工/全双工4、干接点信号：无源开关，具有闭合和断开的2种状态，2个接点之间没有极性，可以互换。
各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；各种按键；各种传感器的输出，如：环境动力监控中的传感器、水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；继电器、干簧管的输出。
湿接点信号：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接。
二、模拟信号视频1、非平衡信号：非平稳信号是指分布参数或者分布律随时间发生变化的信号。
现实世界中我们所碰到的信号大都是非平稳信号。
平稳和非平稳都是针对随机信号说的，非平稳信号分析和处理的一般方法有时域分析、频域分析、时频联合分析。
2、平衡信号：信号在传输过程中，如果被直接传送就是非平衡信号，如果把信号反相，然后同时传送反相的信号和原始信号，就叫做平衡信号，平衡信号送入差动放大器，原信号和反相位信号相减，得到加强的原始信号，由于在传送中，两条线路受到的干扰差不多，在相减的过程中，减掉了一样的干扰信号，因此更加抗干扰。
这种在平衡式信号线中抑制两极导线中所共同有的噪声的现象便称为共模抑制。
所以平衡线路只需要在输入输出信号增加一个差动放大器就可以实现。
三、芯片1、封装2、 7407：TTL 集电极开路六正相高压驱动器。
硬件工程师必会知识点一、知识概述《电路基础》①基本定义：电路嘛，简单说就是电流能跑的一个通路。
就像咱住的房子要有路才能进出一样，电也得有个道儿能走。
它由电源、导线、开关和用电器这些东西组成。
电源就像是发电站给电力来源，导线就是电走的路，开关就是控制电走不走的门，用电器就是用电干活儿的东西，像灯能照明。
②重要程度：在硬件工程师这行里，电路基础就像是建房的地基。
要是电路基础不牢，后面啥复杂电路、电路板设计都没法好好搞。
③前置知识：那得先知道基本的数学知识，像代数啊，能计算电阻、电压、电流之间的关系。
还有物理里的电学知识，啥是电，电的基本特性这些。
④应用价值：日常生活到处都是，就说家里头的电路，从电灯、电视到冰箱，哪一个离得开电路基础呢。
在电子设备制造上，设计手机、电脑主板啥的，也都得靠电路基础。
二、知识体系①知识图谱：在硬件这学科里，电路基础是最底层最基本的东西。
就像树根一样，从这上面生出各种分支，像模拟电路、数字电路这些。
②关联知识：和电磁场理论有关系，因为电场磁场和电路里的电有着千丝万缕的联系。
也和电子元器件知识分不开，毕竟元器件是电路的组成部分。
③重难点分析：- 掌握难度：对于初学者来说，理解电路里那些抽象的概念是个难点，像电压降、电势差这些。
就拿我刚学的时候，死活想不明白为啥电流从高电势往低电势跑。
- 关键点：得把电流、电压、电阻间的关系搞明白，特别是欧姆定律。
这个关系理顺了，分析简单电路就很容易。
④考点分析：- 在考试中的重要性：超级重要，大部分硬件工程相关的考试都会考到电路基础。
- 考查方式：选择题可能会出计算电阻值的题，简答题可能让你分析一个简单电路里某些点的电压情况。
三、详细讲解- 理论概念类①概念辨析：- 电流：可以看成是电的水流，就是电子在导线里定向移动。
想象一群小蚂蚁排着队在一根小管道里往前走。
单位是安培。
- 电压：这就像是水管里水的压力，电有个推动电子跑的力量叫电压。
电压单位是伏特。
75例经典电气控制接线图、电子元件工作原理图，先收藏！来源：技成培训如有侵权，请联系删除正文如下：1. 可控硅调速电路2. 电磁调速电机控制图3. 三相四线电度表互感器接线【正版】零基础学电工从入门到精通电工书籍自学彩图新编实用电工手册书建筑工程资料库454. 能耗制动5. 顺序起动，逆序停止6. 锅炉水位探测装置7. 电机正反转控制电路8. 电葫芦吊机电路9. 单相漏电开关电路10. 单相电机接线图11. 带点动的正反转起动电路12. 红外防盗报警器13. 双电容单相电机接线图14. 自动循环往复控制线路15. 定子电路串电阻降压启动控制线16. 按启动钮延时运行电路17. 星形 - 三角形启动控制线路18. 单向反接制动的控制线路19. 具有反接制动电阻的可逆运行反接制动的控制线路20. 以时间原则控制的单向能耗制动线路21. 以速度原则控制的单向能耗制动控制线路22. 电动机可逆运行的能耗制动控制线路23. 双速电动机改变极对数的原理24. 双速电动机调速控制线路25. 使用变频器的异步电动机可逆调速系统控制线路26. 正确连接电器的触点27. 线圈的连接28. 继电器开关逻辑函数29. 三相半波整流电路图30. 三相全波整流电路图31.三相全波6脉冲整流原理图32. 六相12脉冲整流原理图33. 负载两端的电压34. 直流调速原理功能图35. 电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见下图所示连接方法连接。
36. 三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如下图所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3.5英寸、4英寸、4.5英寸的型号按此法接。
判断反馈组态的方法： 1、判断是并联反馈还是串联反馈：把输入端对地短路，如果反馈消失则是并联反馈，如果反馈加强则是串联反馈。
结合本图：如果把输入端（运放的-）对地短路，则反馈信号也被短路了（消失了），所以本电路是并联型反馈。
2、判断是电压反馈还是电流反馈：把输出端对地短路，如果反馈消失则是电压反馈，否则是电流反馈。
本电路如果把UO对地短路后反馈信号也短路了，所以是电压型反馈。
3、判断是正反馈还是负反馈：断开反馈电阻RF后，电路的增益变大了，所以是负反馈。
综上所述，本电路是并联电压负反馈。
模拟电路1、基尔霍夫定理的内容是什么？（仕兰微电子）基尔霍夫电流定律（KCL）是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等。
基尔霍夫电压定律(KVL)是一个能量守恒定律,即在一个回路中回路电压之和为零.2、平板电容公式(C=εS/4πkd)。
（未知）3、最基本的如三极管曲线特性。
（未知）答：/view/e5ffedefaeaad1f346933f28.html4、描述反馈电路的概念，列举他们的应用。
（仕兰微电子）答：反馈就是指把放大电路的输出量（电压或电流）的一部分或者全部通过一定的网络反送回输入回路，与输入信号进行相比得到一个净输入量加到放大电路的净输入端，以影响放大电路性能的措施。
按其电路结构又分为:电流反馈电路和电压反馈电路.正反馈电路多应用在电子振荡电路上,而负反馈电路则多应用在各种高低频放大电路上.因应用较广,负反馈对放大器性能有四种影响: 1.负反馈能提高放大器增益的稳定性. 2.负反馈能使放大器的通频带展宽. 3.负反馈能减少放大器的失真. 4.负反馈能提高放大器的信噪比. 5.负反馈对放大器的输出输入电阻有影响.5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）答：放大电路中频率补偿的目的有二：一是改善放大电路的高频特性，而是克服由于引入负反馈而可能出现自激振荡现象，使放大器能够稳定工作。
电工必备｜电路图大全接线不求人非常值得收藏！
一、日光灯类：按顺序如图操作即可，记得一定要看清楚步骤，以免接错跳闸。
二、断路器、接触器控制回路：按顺序如图操作即可，记得一定要看清楚步骤，以免接错跳闸。
三、电动机：按顺序如图操作即可，记得一定要看清楚步骤，以免接错跳闸。

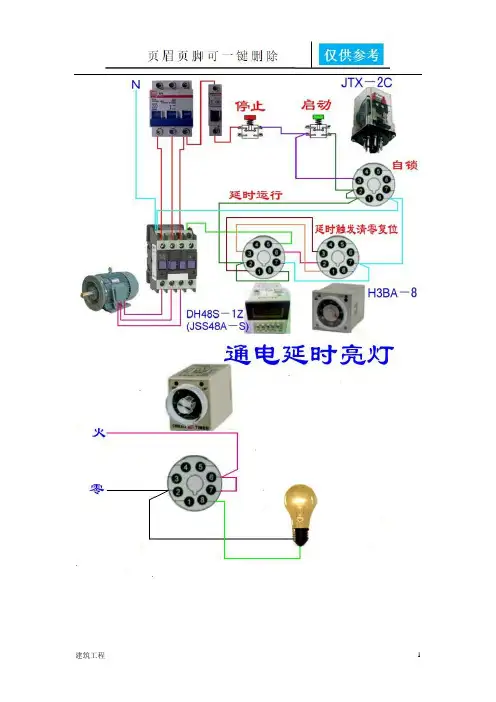

延时：按顺序如图操作即可，记得一定要看清楚步骤，以免接错跳闸。
打开应用保存高清大图：按顺序如图操作即可，记得一定要看清楚步骤，以免接错跳闸。
四：热电偶：按顺序如图操作即可，记得一定要看清楚步骤，以免接错跳闸。
五、电能表：按顺序如图操作即可，记得一定要看清楚步骤，以免接错跳闸。
打开应用保存高清大图：按顺序如图操作即可，记得一定要看清楚步骤，以免接错跳闸。
打开应用保存高清大图：按顺序如图操作即可，记得一定要看清楚步骤，以免接错跳闸。
六、其他：按顺序如图操作即可，记得一定要看清楚步骤，以免接错跳闸。
硬件工程师所应具备的知识体系传统篇：1.模电、数电、电路分析、高频电子线路——这些是基础2.各种实际电路的分析、设计经验——这里的电路指的是分立元件电路，不同的电路按照功能和应用场合划分3.对电子元器件的了解和使用经验的积累——主要是基本元器件4.实际设计和商业产品、模块开发的经验5.外语等相关知识以及电脑辅助电路仿真等先进的工具和技术。
紧跟潮流的学习。
6.性格、工程思维、理论功底、思考、见识、认知层次等非技术因素。
专业篇：（以通信专业为例）1.通信原理、信号与系统、数字信号处理1&2、信息论——必须掌握的课程，也就是专业基础知识2.矩阵论、随机过程、信号检测与估值等——数学与理论基础，不同的研究方向可能有不同的侧重。
但是数学知识和数理能力是深入研究的基础3.OFDM、跳频、扩频、卫星通信、SDH、蓝牙、ATM等——具体通信系统和技术的理论知识，你的研究方向，必须精通，其他的要了解，并且保持跟踪各方面的最新动态。
4.数字信号处理、数字图像处理等——很通信有着比较紧密的联系，但是在某种程度上又属于跨学科课程，跟你的研究密切相关的必须要精通，其他要了解并保持跟踪。
5.通信协议、标准、体系、动态、理念——业界动态，包含技术与非技术因素，这些要全面了解，对于有必要深入的部分要深入研究。
6.通信电子线路、常用通信类电路的分析与收集整理、通信专用芯片的收集与整理，专用模块与专用电路或系统的开发经验，各种仿真工具、EDA等——理论落实到实际的一层，日积月累的学习，这一部分要求略低于纯硬件工程师，也就是说，作为通信系统工程师，最重要的是理论7.专业外语的精通，专业英语词汇的积累。
8.性格、工程思维、理论功底、思考、见识、认知层次等非技术因素。
EDA篇：1.EDA的基本原理与基础知识，对各种EDA工具的了解。
2.FPGA、DSP、单片机、ARM、protel制板等流行技术的学习和演练以及实际应用——理论与实际要结合。
模拟电路和数电电路必备的基础知识作为一位硬件工程师，必须面对的就是两个基本电路：模拟电路和数字电路。
下面我们就来了解一下这两个电路的基本知识。
一、模拟电路与数字电路的定义及特点模拟电路（电子电路）处理模拟信号的电子电路。
“模拟”二字主要指电压（或电流）对于真实信号成比例的再现，它最初来源于希腊语词汇，意思是“成比例的”。
其主要特点是：1、函数的取值为无限多个；2、当图像信息和声音信息改变时，信号的波形也改变，即模拟信号待传播的信息包含在它的波形之中(信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上)。
3、初级模拟电路主要解决两个大的方面：1放大、2信号源。
4、模拟信号具有连续性。
数字电路（(进行算术运算和逻辑运算的电路)）用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。
由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。
其主要特点是：1、同时具有算术运算和逻辑运算功能数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算(与、或、非、判断、比较、处理等)，因此极其适合于运算、比较、存储、传输、控制、决策等应用。
2、实现简单，系统可靠以二进制作为基础的数字逻辑电路，可靠性较强。
电源电压的小的波动对其没有影响，温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。
3、集成度高，功能实现容易集成度高，体积小，功耗低是数字电路突出的优点之一。
电路的设计、维修、维护灵活方便，随着集成电路技术的高速发展，数字逻辑电路的集成度越来越高，集成电路块的功能随着小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)的发展也从元件级、器件级、部件级、板卡级上升到系统级。
电路的设计组成只需采用一些标准的集成电路块单元连接而成。
对于非标准的特殊电路还可以使用可编程序逻辑阵列电路，通过编程的方法实现任意的逻辑功能。
硬件工程师面试题集（DSP，嵌入式系统，电子线路，通讯，微电子，半导体）1、下面是一些基本的数字电路知识问题，请简要回答之。
(1) 什么是Setup和Hold 时间？答：Setup/Hold Time 用于测试芯片对输入信号和时钟信号之间的时间要求。
建立时间(Setup Time)是指触发器的时钟信号上升沿到来以前，数据能够保持稳定不变的时间。
输入数据信号应提前时钟上升沿(如上升沿有效)T 时间到达芯片，这个T就是建立时间通常所说的SetupTime。
如不满足Setup Time，这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿到来时，数据才能被打入触发器。
保持时间(Hold Time)是指触发器的时钟信号上升沿到来以后，数据保持稳定不变的时间。
如果Hold Time 不够，数据同样不能被打入触发器。
(2) 什么是竞争与冒险现象？怎样判断？如何消除？答：在组合逻辑电路中，由于门电路的输入信号经过的通路不尽相同，所产生的延时也就会不同，从而导致到达该门的时间不一致，我们把这种现象叫做竞争。
由于竞争而在电路输出端可能产生尖峰脉冲或毛刺的现象叫冒险。
如果布尔式中有相反的信号则可能产生竞争和冒险现象。
解决方法：一是添加布尔式的消去项，二是在芯片外部加电容。
(3) 请画出用D 触发器实现2 倍分频的逻辑电路答：把D 触发器的输出端加非门接到D 端即可，如下图所示：(4) 什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？答：线与逻辑是两个或多个输出信号相连可以实现与的功能。
在硬件上，要用OC 门来实现(漏极或者集电极开路)，为了防止因灌电流过大而烧坏OC 门,应在OC 门输出端接一上拉电阻(线或则是下拉电阻)。
(5) 什么是同步逻辑和异步逻辑？同步电路与异步电路有何区别？答：同步逻辑是时钟之间有固定的因果关系。
异步逻辑是各时钟之间没有固定的因果关系.电路设计可分类为同步电路设计和异步电路设计。
硬件测试工程师的工作内容共5个
工作内容1：
1、负责根据国内/国际标准进行电子成品测试的执行；
2、负责测试数据的整理，存放至制定的路径；
3、负责测试场地5S的维护；
4、负责测试实验室的仪器的维保；
5、负责客户相关测试疑问的解答；
6、负责完成上级主管交办的事项。
工作内容2：
1、负责公司产品的组装和调试工作，直至设备符合出厂标准；
2、负责PCBA线路板的测试及烧录；
3、严格按公司测试流程进行相关产品的墨点测试；
4、负责对所测试产品做好标识、包装防护以及不良品分类等工作。
工作内容3：
1-电子元器件检测筛选；
2-使用高低温箱、老化箱、恒定湿热箱等完成元器件，芯片环境试验；
3-编制检测报告等；
4-领导安排的其他工作；
工作内容4：
1.负责按照测试标准要求，承担新产品硬件测试工作，确保过程质量与进度要求；
2.负责测试方案设计，测试用例编写，独立或合作完成测试任务；
3.根据产品功能需求，按照功能技术条件要求展开测试，负责对测试过程出现bug进行反馈，并协调跟进、落实，关闭问题；
4.负责测试评审报告编制，对项目进行测试总结输出总结报告。
工作内容5：
协助工程师电子产品的生产测试产线，硬件测试。
这20个电子线路图，硬件工程师一定用得上！电子技术、无线电维修及SMT电子制造工艺技术绝不是一门容易学好、短时间内就能够掌握的学科。
这门学科所涉及的方方面面很多，各方面又相互联系，作为初学者，首先要在整体上了解、初步掌握它。
无论是无线电爱好者还是维修技术人员，你能够说出电路板上那些小元件叫做什么，又有什么作用吗？如果想成为元件（芯片）级高手的话，掌握一些相关的电子知识是必不可少的。
普及DIP及SMT电子基础知识，拓宽思路交流，知识的积累是基础的基础，基础和基本功扎实了才能奠定攀登高峰阶梯！这就是基本功。
电子技术的历史背景：早在两千多年前，人们就发现了电现象和磁现象。
我国早在战国时期（公元前475一211年）就发明了司南。
而人类对电和磁的真正认识和广泛应用、迄今还只有一百多年历史。
在第一次产业革命浪潮的推动下，许多科学家对电和磁现象进行了深入细致的研究，从而取得了重大进展。
人们发现带电的物体同性相斥、异性相吸，及磁学现象有类似之处。
1785年，法国物理学家库仑在总结前人对电磁现象认识的基础上，提出了后人所称的“库仑定律”,使电学及磁学现象得到了统一。
1800年，意大利物理学家伏特研制出化学电池，用人工办法获得了连续电池，为后人对电和磁关系的研究创造了首要条件。
1822年，英国的法拉第在前人所做大量工作的基础上，提出了电磁感应定律，证明了“磁”能够产生“电”,这就为发电机和电动机的原理奠定了基础。
1837年美国画家莫尔斯在前人的基础上设计出比较实用的、用电码传送信息的电报机，之后，又在华盛顿及巴尔的摩城之间建立了世界上第一条电报线路。
1876 年，美国的贝尔发明了电话，实现了人类最早的模拟通信。
英国的麦克斯韦在总结前人工作基础上，提出了一套完整的“电磁理论”,表现为四个微分方程。
这那就后人所称的“麦克斯韦方程组”.麦克斯韦得出结论：运动着的电荷能产生电磁辐射，形成逐渐向外传播的、看不见的电磁波。
他虽然并未提出“无线电”这个名词，但他的电磁理论却已经告诉人们，“电”是能够“无线”传播的。
硬件开发工程师知识点
硬件开发工程师需要具备的知识点包括：
1. 电子工程基础：包括电路分析、电子器件、电子线路等基础知识，能够理解和设计基本的电路。
2. 数字电路和逻辑设计：理解数字电路的基本原理，能够进行逻辑门电路的设计和分析。
3. 微处理器和微控制器：了解微处理器和微控制器的内部结构和工作原理，能够根据需求选择合适的处理器进行系统设计。
4. 嵌入式系统：理解嵌入式系统的基本概念、组成和工作原理，能够进行嵌入式系统的设计和开发。
5. 电路板设计：掌握电路板设计的基本原理和技能，能够使用EDA工具进行原理图设计和PCB布线。
6. 接口技术：了解各种接口协议和标准，如I2C、SPI、UART等，能够实现各种接口电路的设计。
7. 电源设计：了解电源设计的基本原理和技术，能够设计和分析电源电路。
8. 信号完整性分析：了解信号完整性的基本概念和原理，能够分析信号的完整性问题和解决相关问题。
9. 热设计：了解热设计的基本原理和技术，能够设计和分析散热方案。
10. 可靠性设计：了解硬件可靠性的基本概念和原理，能够在设计中考虑可靠性的因素。
11. 电磁兼容性设计：了解电磁兼容性的基本原理和技术，能够在设计中考虑电磁兼容性的因素。
12. 系统级设计：能够从系统层面进行硬件架构设计，考虑性能、成本、可扩展性等多个因素。
13. 项目管理和团队协作：具备项目管理和团队协作的能力，能够高效地完成硬件开发项目。
以上是硬件开发工程师需要掌握的一些知识点，具体还需要根据实际的工作需求来深入学习和掌握相关技能。
工程师必须掌握的硬件测试5个流程硬件测试工程师这个职位，相对纯技术开发而言，要求不是那么高，但又需要一定技术含量。
对于初入职场，想从事技术开发，而技术能力又不是很好的朋友，测试工程师是一个不错的选择（在测试中积累经验，晋升做技术开发，算是过渡职位）有些爱技术，但又期望工作不是特别辛苦的同学，不妨选择一下测试工程师这个职位（给大家推荐的测试职位，要求相对不是那么高）。
下面给大家分享硬件测试相关的一些内容。
通电前硬件检测当一个电路板焊接完后，在检查电路板是否可以正常工作时，通常不直接给电路板供电，而是要按下面的步骤进行，确保每一步都没有问题后再上电也不迟。
1、连线是否正确。
检查原理图很关键，第一个检查的重点是芯片的电源和网络节点的标注是否正确，同时也要注意网络节点是否有重叠的现象。
另一个重点是原件的封装，封装的型号，封装的引脚顺序；封装不能采用顶视图，切记！特别是对于非插针的封装。
检查连线是否正确，包括错线、少线和多线。
查线的方法通常有两种：1）按照电路图检查安装的线路，根据电路连线，按照一定的顺序逐一检查安装好的线路；2）按照实际线路对照原理图进行，以元件为中心进行查线。
把每个元件引脚的连线一次查清，检查每个去处在电路图上是否存在。
为了防止出错，对于已查过的线通常应在电路图上做出标记，最好用指针万用表欧姆挡的蜂鸣器测试，直接测量元器件引脚，这样可以同时发现接线不良的地方。
2、电源是否短路。
调试之前不上电，用万用表测量一下电源的输入阻抗，这是必须的步骤！如果电源短路，会造成电源烧坏或者更严重的后果。
在涉及电源部分时，可以用一个0欧姆的电阻作为调试方法。
上电前先不要焊接电阻，检查电源的电压正常后再将电阻焊接在PCB上给后面的单元供电，以免造成上电由于电源的电压不正常而烧毁后面单元的芯片。
电路设计中增加保护电路，比如使用恢复保险丝等元件。
3、元器件安装情况。
主要是检查有极性的元器件，如发光二极管，电解电容，整流二极管等，以及三极管的管脚是否对应。
单片机笔试面试题2007-12-18 17:201、简单描述一个单片机系统的主要组成模块,并说明各模块之间的数据流流向和控制流流向.简述单片机应用系统的设计原则.(仕兰微面试题目)2、画出8031与2716(2K*8ROM)的连线图,要求采用三-八译码器,8031的P2.5,P2.4和P2.3参加译码,基本地址范围为3000H-3FFFH.该2716有没有重叠地址?根据是什么?若有蛐闯雒科?716的重叠地址范围.(仕兰微面试题目)3、用8051设计一个带一个8*16键盘加驱动八个数码管(共阳)的原理图.(仕兰微面试题目)4、PCI总线的含义是什么?PCI总线的主要特点是什么? (仕兰微面试题目)5、中断的概念?简述中断的过程.(仕兰微面试题目)6、如单片机中断几个/类型,编中断程序注意什么问题;(未知)7、要用一个开环脉冲调速系统来控制直流电动机的转速,程序由8051完成.简单原理如下:由P3.4输出脉冲的占空比来控制转速,占空比越大,转速越快;而占空比由K7-K0八个开关来设置,直接与P1口相连(开关拨到下方时为"0",拨到上方时为"1",组成一个八位二进制数N),要求占空比为N/256. (仕兰微面试题目)下面程序用计数法来实现这一功能,请将空余部分添完整.MOV P1,#0FFHLOOP1 :MOV R4,#0FFH--------MOV R3,#00HLOOP2 :MOV A,P1--------SUBB A,R3JNZ SKP1--------SKP1:MOV C,70HMOV P3.4,CACALL DELAY :此延时子程序略----------------AJMP LOOP18、单片机上电后没有运转,首先要检查什么?(东信笔试题)9、What is PC Chipset? (扬智电子笔试)芯片组(Chipset)是主板的核心组成部分,按照在主板上的排列位置的不同,通常分为北桥芯片和南桥芯片.北桥芯片提供对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持.南桥芯片则提供对KBC(键盘控制器)、RTC(实时时钟控制器)、USB(通用串行总线)、Ultra DMA/33(66)EIDE数据传输方式和ACPI(高级能源管理)等的支持.其中北桥芯片起着主导性的作用,也称为主桥(Host Bridge).除了最通用的南北桥结构外,目前芯片组正向更高级的加速集线架构发展,Intel的8xx系列芯片组就是这类芯片组的代表,它将一些子系统如IDE接口、音效、MODEM和USB直接接入主芯片,能够提供比PCI总线宽一倍的带宽,达到了266MB/s.10、如果简历上还说做过cpu之类,就会问到诸如cpu如何工作,流水线之类的问题.(未知)11、计算机的基本组成部分及其各自的作用.(东信笔试题)12、请画出微机接口电路中,典型的输入设备与微机接口逻辑示意图(数据接口、控制接口、所存器/缓冲器). (汉王笔试)13、cache的主要部分什么的.(威盛VIA 2003.11.06 上海笔试试题)14、同步异步传输的差异(未知)15、串行通信与同步通信异同,特点,比较.(华为面试题)16、RS232c高电平脉冲对应的TTL逻辑是?(负逻辑?) (华为面试题)模拟电路面试笔试题2007-12-18 17:291、基尔霍夫定理的内容是什么?(仕兰微电子)2、平板电容公式(C=εS/4πkd).(未知)3、最基本的如三极管曲线特性.(未知)4、描述反馈电路的概念,列举他们的应用.(仕兰微电子)5、负反馈种类(电压并联反馈,电流串联反馈,电压串联反馈和电流并联反馈);负反馈的优点(降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用)(未知)6、放大电路的频率补偿的目的是什么,有哪些方法?(仕兰微电子)7、频率响应,如:怎么才算是稳定的,如何改变频响曲线的几个方法.(未知)8、给出一个查分运放,如何相位补偿,并画补偿后的波特图.(凹凸)9、基本放大电路种类(电压放大器,电流放大器,互导放大器和互阻放大器),优缺点,特别是广泛采用差分结构的原因.(未知)10、给出一差分电路,告诉其输出电压Y+和Y-,求共模分量和差模分量.(未知)11、画差放的两个输入管.(凹凸)12、画出由运放构成加法、减法、微分、积分运算的电路原理图.并画出一个晶体管级的运放电路.(仕兰微电子)13、用运算放大器组成一个10倍的放大器.(未知)14、给出一个简单电路,让你分析输出电压的特性(就是个积分电路),并求输出端某点的rise/fall时间.(Infineon笔试试题)15、电阻R和电容C串联,输入电压为R和C之间的电压,输出电压分别为C上电压和R上电压,要求制这两种电路输入电压的频谱,判断这两种电路何为高通滤波器,何为低通滤波器.当RC<<T时,给出输入电压波形图,绘制两种电路的输出波形图.(未知)16、有源滤波器和无源滤波器的原理及区别?(新太硬件)17、有一时域信号S=V0sin(2pif0t)+V1cos(2pif1t)+V2sin(2pif3t+90),当其通过低通、带通、高通滤波器后的信号表示方式.(未知)18、选择电阻时要考虑什么?(东信笔试题)19、在CMOS电路中,要有一个单管作为开关管精确传递模拟低电平,这个单管你会用P管还是N 管,为什么?(仕兰微电子)20、给出多个mos管组成的电路求5个点的电压.(Infineon笔试试题)21、电压源、电流源是集成电路中经常用到的模块,请画出你知道的线路结构,简单描述其优缺点.(仕兰微电子)22、画电流偏置的产生电路,并解释.(凹凸)23、史密斯特电路,求回差电压.(华为面试题)24、晶体振荡器,好像是给出振荡频率让你求周期(应该是单片机的,12分之一周期....) (华为面试题)25、LC正弦波振荡器有哪几种三点式振荡电路,分别画出其原理图.(仕兰微电子)26、VCO是什么,什么参数(压控振荡器?) (华为面试题)27、锁相环有哪几部分组成?(仕兰微电子)28、锁相环电路组成,振荡器(比如用D触发器如何搭).(未知)29、求锁相环的输出频率,给了一个锁相环的结构图.(未知)30、如果公司做高频电子的,可能还要RF知识,调频,鉴频鉴相之类,不一一列举.(未知)31、一电源和一段传输线相连(长度为L,传输时间为T),画出终端处波形,考虑传输线无损耗.给出电源电压波形图,要求绘制终端波形图.(未知)32、微波电路的匹配电阻.(未知)33、DAC和ADC的实现各有哪些方法?(仕兰微电子)34、A/D电路组成、工作原理.(未知)35、实际工作所需要的一些技术知识(面试容易问到).如电路的低功耗,稳定,高速如何做到,调运放,布版图注意的地方等等,一般会针对简历上你所写做过的东西具体问,肯定会问得很细(所以别把什么都写上,精通之类的词也别用太多了),这个东西各个人就不一样了,不好说什么了.(未知)硬件工程师笔试面试题2007-12-18 17:251、同步电路和异步电路的区别是什么?(仕兰微电子)2、什么是同步逻辑和异步逻辑?(汉王笔试)同步逻辑是时钟之间有固定的因果关系.异步逻辑是各时钟之间没有固定的因果关系.3、什么是"线与"逻辑,要实现它,在硬件特性上有什么具体要求?(汉王笔试)线与逻辑是两个输出信号相连可以实现与的功能.在硬件上,要用oc门来实现,由于不用oc门可能使灌电流过大,而烧坏逻辑门. 同时在输出端口应加一个上拉电阻.4、什么是Setup 和Holdup时间?(汉王笔试)5、setup和holdup时间,区别.(南山之桥)6、解释setup time和hold time的定义和在时钟信号延迟时的变化.(未知)7、解释setup和hold time violation,画图说明,并说明解决办法.(威盛VIA2003.11.06 上海笔试试题)Setup/hold time 是测试芯片对输入信号和时钟信号之间的时间要求.建立时间是指触发器的时钟信号上升沿到来以前,数据稳定不变的时间.输入信号应提前时钟上升沿(如上升沿有效)T时间到达芯片,这个T就是建立时间-Setup time.如不满足setup time,这个数据就不能被这一时钟打入触发器,只有在下一个时钟上升沿,数据才能被打入触发器. 保持时间是指触发器的时钟信号上升沿到来以后,数据稳定不变的时间.如果hold time 不够,数据同样不能被打入触发器.建立时间(Setup Time)和保持时间(Hold time).建立时间是指在时钟边沿前,数据信号需要保持不变的时间.保持时间是指时钟跳变边沿后数据信号需要保持不变的时间.如果不满足建立和保持时间的话,那么DFF将不能正确地采样到数据,将会出现metastability的情况.如果数据信号在时钟沿触发前后持续的时间均超过建立和保持时间,那么超过量就分别被称为建立时间裕量和保持时间裕量.8、说说对数字逻辑中的竞争和冒险的理解,并举例说明竞争和冒险怎样消除.(仕兰微电子)9、什么是竞争与冒险现象?怎样判断?如何消除?(汉王笔试)在组合逻辑中,由于门的输入信号通路中经过了不同的延时,导致到达该门的时间不一致叫竞争.产生毛刺叫冒险.如果布尔式中有相反的信号则可能产生竞争和冒险现象.解决方法:一是添加布尔式的消去项,二是在芯片外部加电容.10、你知道那些常用逻辑电平?TTL与COMS电平可以直接互连吗?(汉王笔试)常用逻辑电平:12V,5V,3.3V;TTL和CMOS不可以直接互连,由于TTL是在0.3-3.6V之间,而CMOS则是有在12V的有在5V的.CMOS输出接到TTL是可以直接互连.TTL接到CMOS需要在输出端口加一上拉电阻接到5V或者12V.11、如何解决亚稳态.(飞利浦-大唐笔试)亚稳态是指触发器无法在某个规定时间段内达到一个可确认的状态.当一个触发器进入亚稳态时,既无法预测该单元的输出电平,也无法预测何时输出才能稳定在某个正确的电平上.在这个稳定期间,触发器输出一些中间级电平,或者可能处于振荡状态,并且这种无用的输出电平可以沿信号通道上的各个触发器级联式传播下去.12、IC设计中同步复位与异步复位的区别.(南山之桥)13、MOORE 与MEELEY状态机的特征.(南山之桥)14、多时域设计中,如何处理信号跨时域.(南山之桥)15、给了reg的setup,hold时间,求中间组合逻辑的delay范围.(飞利浦-大唐笔试)Delay < period - setup – hold16、时钟周期为T,触发器D1的建立时间最大为T1max,最小为T1min.组合逻辑电路最大延迟为T2max,最小为T2min.问,触发器D2的建立时间T3和保持时间应满足什么条件.(华为)17、给出某个一般时序电路的图,有Tsetup,Tdelay,Tck->q,还有clock的delay,写出决定最大时钟的因素,同时给出表达式.(威盛VIA 2003.11.06 上海笔试试题)18、说说静态、动态时序模拟的优缺点.(威盛VIA 2003.11.06 上海笔试试题)19、一个四级的Mux,其中第二级信号为关键信号如何改善timing.(威盛VIA2003.11.06 上海笔试试题)20、给出一个门级的图,又给了各个门的传输延时,问关键路径是什么,还问给出输入,使得输出依赖于关键路径.(未知)21、逻辑方面数字电路的卡诺图化简,时序(同步异步差异),触发器有几种(区别,优点),全加器等等.(未知)22、卡诺图写出逻辑表达使.(威盛VIA 2003.11.06 上海笔试试题)23、化简F(A,B,C,D)= m(1,3,4,5,10,11,12,13,14,15)的和.(威盛)24、please show the CMOS inverter schmatic,layout and its cross sectionwith P-well process.Plot its transfer curve (V out-Vin) And also explain theoperation region of PMOS and NMOS for each segment of the transfer curve? (威盛笔试题circuit design-beijing-03.11.09)25、To design a CMOS invertor with balance rise and fall time,please definethe ration of channel width of PMOS and NMOS and explain?26、为什么一个标准的倒相器中P管的宽长比要比N管的宽长比大?(仕兰微电子)27、用mos管搭出一个二输入与非门.(扬智电子笔试)28、please draw the transistor level schematic of a cmos 2 input AND gate andexplain which input has faster response for output rising edge.(less delaytime).(威盛笔试题circuit design-beijing-03.11.09)29、画出NOT,NAND,NOR的符号,真值表,还有transistor level的电路.(Infineon笔试)30、画出CMOS的图,画出tow-to-one mux gate.(威盛VIA 2003.11.06 上海笔试试题)31、用一个二选一mux和一个inv实现异或.(飞利浦-大唐笔试)32、画出Y=A*B+C的cmos电路图.(科广试题)33、用逻辑们和cmos电路实现ab+cd.(飞利浦-大唐笔试)34、画出CMOS电路的晶体管级电路图,实现Y=A*B+C(D+E).(仕兰微电子)35、利用4选1实现F(x,y,z)=xz+yz’.(未知)36、给一个表达式f=xxxx+xxxx+xxxxx+xxxx用最少数量的与非门实现(实际上就是化简).37、给出一个简单的由多个NOT,NAND,NOR组成的原理图,根据输入波形画出各点波形. (Infineon笔试)38、为了实现逻辑(A XOR B)OR (C AND D),请选用以下逻辑中的一种,并说明为什么?1)INV 2)AND 3)OR 4)NAND 5)NOR 6)XOR 答案:NAND(未知)39、用与非门等设计全加法器.(华为)40、给出两个门电路让你分析异同.(华为)41、用简单电路实现,当A为输入时,输出B波形为…(仕兰微电子)42、A,B,C,D,E进行投票,多数服从少数,输出是F(也就是如果A,B,C,D,E中1的个数比0 多,那么F输出为1,否则F为0),用与非门实现,输入数目没有限制.(未知)43、用波形表示D触发器的功能.(扬智电子笔试)44、用传输门和倒向器搭一个边沿触发器.(扬智电子笔试)45、用逻辑们画出D触发器.(威盛VIA 2003.11.06 上海笔试试题)46、画出DFF的结构图,用verilog实现之.(威盛)47、画出一种CMOS的D锁存器的电路图和版图.(未知)48、D触发器和D锁存器的区别.(新太硬件面试)49、简述latch和filp-flop的异同.(未知)50、LATCH和DFF的概念和区别.(未知)51、latch与register的区别,为什么现在多用register.行为级描述中latch如何产生的. (南山之桥)52、用D触发器做个二分颦的电路.又问什么是状态图.(华为)53、请画出用D触发器实现2倍分频的逻辑电路?(汉王笔试)54、怎样用D触发器、与或非门组成二分频电路?(东信笔试)55、How many flip-flop circuits are needed to divide by 16? (Intel) 16分频?56、用filp-flop和logic-gate设计一个1位加法器,输入carryin和current-stage,输出carryout和next-stage. (未知)57、用D触发器做个4进制的计数.(华为)58、实现N位Johnson Counter,N=5.(南山之桥)59、用你熟悉的设计方式设计一个可预置初值的7进制循环计数器,15进制的呢?(仕兰微电子)60、数字电路设计当然必问Verilog/VHDL,如设计计数器.(未知)61、BLOCKING NONBLOCKING 赋值的区别.(南山之桥)62、写异步D触发器的verilog module.(扬智电子笔试)module dff8(clk , reset, d, q);input clk;input reset;input [7:0] d;output [7:0] q;reg [7:0] q;always @ (posedge clk or posedge reset)if(reset)q <= 0;elseq <= d;endmodule63、用D触发器实现2倍分频的V erilog描述? (汉王笔试)module divide2( clk , clk_o, reset);input clk , reset;output clk_o;wire in;reg out ;always @ ( posedge clk or posedge reset)if ( reset)out <= 0;elseout <= in;assign in = ~out;assign clk_o = out;endmodule64、可编程逻辑器件在现代电子设计中越来越重要,请问:a) 你所知道的可编程逻辑器件有哪些? b) 试用VHDL或VERILOG、ABLE描述8位D触发器逻辑.(汉王笔试) PAL,PLD,CPLD,FPGA.module dff8(clk , reset, d, q);input clk;input reset;input d;output q;reg q;always @ (posedge clk or posedge reset)if(reset)q <= 0;elseq <= d;endmodule65、请用HDL描述四位的全加法器、5分频电路.(仕兰微电子)66、用VERILOG或VHDL写一段代码,实现10进制计数器.(未知)67、用VERILOG或VHDL写一段代码,实现消除一个glitch.(未知)68、一个状态机的题目用verilog实现(不过这个状态机画的实在比较差,很容易误解的).(威盛VIA 2003.11.06 上海笔试试题)69、描述一个交通信号灯的设计.(仕兰微电子)70、画状态机,接受1,2,5分钱的卖报机,每份报纸5分钱.(扬智电子笔试)71、设计一个自动售货机系统,卖soda水的,只能投进三种硬币,要正确的找回钱数. (1)画出fsm(有限状态机);(2)用verilog编程,语法要符合fpga设计的要求.(未知)72、设计一个自动饮料售卖机,饮料10分钱,硬币有5分和10分两种,并考虑找零:(1)画出fsm(有限状态机);(2)用verilog编程,语法要符合fpga设计的要求;(3)设计工程中可使用的工具及设计大致过程.(未知)73、画出可以检测10010串的状态图,并verilog实现之.(威盛)74、用FSM实现101101的序列检测模块.(南山之桥)a为输入端,b为输出端,如果a连续输入为1101则b输出为1,否则为0.例如a: 0001100110110100100110b: 0000000000100100000000请画出state machine;请用RTL描述其state machine.(未知)75、用verilog/vddl检测stream中的特定字符串(分状态用状态机写).(飞利浦-大唐笔试)76、用verilog/vhdl写一个fifo控制器(包括空,满,半满信号).(飞利浦-大唐笔试)77、现有一用户需要一种集成电路产品,要求该产品能够实现如下功能:y=lnx,其中,x为4位二进制整数输入信号.y为二进制小数输出,要求保留两位小数.电源电压为3~5v假设公司接到该项目后,交由你来负责该产品的设计,试讨论该产品的设计全程.(仕兰微电子)78、sram,falsh memory,及dram的区别?(新太硬件面试)79、给出单管DRAM的原理图(西电版《数字电子技术基础》作者杨颂华、冯毛官205页图9 -14b),问你有什么办法提高refresh time,总共有5个问题,记不起来了.(降低温度,增大电容存储容量)(Infineon笔试)80、Please draw schematic of a common SRAM cell with 6 transistors,point outwhich nodes can store data and which node is word line control? (威盛笔试题circuit design-beijing-03.11.09)81、名词:sram,ssram,sdram名词IRQ,BIOS,USB,VHDL,SDRIRQ: Interrupt ReQuestBIOS: Basic Input Output SystemUSB: Universal Serial BusVHDL: VHIC Hardware Description LanguageSDR: Single Data Rate压控振荡器的英文缩写(VCO).动态随机存储器的英文缩写(DRAM).名词解释,无聊的外文缩写罢了,比如PCI、ECC、DDR、interrupt、pipeline、IRQ,BIOS,USB,VHDL,VLSI VCO(压控振荡器) RAM (动态随机存储器),FIR IIR DFT(离散傅立叶变换)或者是中文的,比如:a.量化误差 b.直方图 c.白平衡1: 每个嵌入式系统都有只读存储器eprom之类的,请问rom中有些什么,如何布局2: 请描叙bootloader的主要功能和执行流程3: 简要分析嵌入式系统的体系结构4: 列出linux文件系统的目录结构5: 将变量a进行移位操作,首先设置a的第3位为1,然后清除a的第3位6: void GetMemory(char *p){p = (char *)malloc(100);}void Test(void){char *str = NULL;GetMemory(str);strcpy(str, "hello world";printf(str);请问运行Test函数会有什么样的结果? 答:char *GetMemory(void){char p[] = "hello world";return p;}void Test(void){char *str = NULL;str = GetMemory();printf(str);}请问运行Test函数会有什么样的结果? 答:V oid GetMemory2(char **p, int num) {*p = (char *)malloc(num);}void Test(void){char *str = NULL;GetMemory(&str, 100);strcpy(str, "hello";printf(str);}请问运行Test函数会有什么样的结果? 答:void Test(void){char *str = (char *) malloc(100); strcpy(str, “hello”);free(str);if(str != NULL){strcpy(str, “world”);printf(str);}请问运行Test函数会有什么样的结果?单片机、MCU、计算机原理笔试面试题2007-12-18 17:221、简单描述一个单片机系统的主要组成模块,并说明各模块之间的数据流流向和控制流流向.简述单片机应用系统的设计原则.(仕兰微面试题目)2、画出8031与2716(2K*8ROM)的连线图,要求采用三-八译码器,8031的P2.5,P2.4和P2.3参加译码,基本地址范围为3000H-3FFFH.该2716有没有重叠地址?根据是什么?若有,则写出每片2716的重叠地址范围.(仕兰微面试题目)3、用8051设计一个带一个8*16键盘加驱动八个数码管(共阳)的原理图.(仕兰微面试题目)4、PCI总线的含义是什么?PCI总线的主要特点是什么? (仕兰微面试题目)5、中断的概念?简述中断的过程.(仕兰微面试题目)6、如单片机中断几个/类型,编中断程序注意什么问题;(未知)7、要用一个开环脉冲调速系统来控制直流电动机的转速,程序由8051完成.简单原理如下:由P3.4输出脉冲的占空比来控制转速,占空比越大,转速越快;而占空比由K7-K0八个开关来设置,直接与P1口相连(开关拨到下方时为"0",拨到上方时为"1",组成一个八位二进制数N),要求占空比为N/256. (仕兰微面试题目)下面程序用计数法来实现这一功能,请将空余部分添完整.MOV P1,#0FFHLOOP1 :MOV R4,#0FFH--------MOV R3,#00HLOOP2 :MOV A,P1--------SUBB A,R3JNZ SKP1--------SKP1:MOV C,70HMOV P3.4,CACALL DELAY :此延时子程序略----------------AJMP LOOP18、单片机上电后没有运转,首先要检查什么?(东信笔试题)9、What is PC Chipset? (扬智电子笔试)芯片组(Chipset)是主板的核心组成部分,按照在主板上的排列位置的不同,通常分为北桥芯片和南桥芯片.北桥芯片提供对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持.南桥芯片则提供对KBC(键盘控制器)、RTC(实时时钟控制器)、USB(通用串行总线)、Ultra DMA/33(66)EIDE数据传输方式和ACPI(高级能源管理)等的支持.其中北桥芯片起着主导性的作用,也称为主桥(Host Bridge).除了最通用的南北桥结构外,目前芯片组正向更高级的加速集线架构发展,Intel的8xx系列芯片组就是这类芯片组的代表,它将一些子系统如IDE接口、音效、MODEM和USB直接接入主芯片,能够提供比PCI总线宽一倍的带宽,达到了266MB/s.10、如果简历上还说做过cpu之类,就会问到诸如cpu如何工作,流水线之类的问题.(未知)11、计算机的基本组成部分及其各自的作用.(东信笔试题)12、请画出微机接口电路中,典型的输入设备与微机接口逻辑示意图(数据接口、控制接口、所存器/缓冲器). (汉王笔试)13、cache的主要部分什么的.(威盛VIA 2003.11.06 上海笔试试题)14、同步异步传输的差异(未知)15、串行通信与同步通信异同,特点,比较.(华为面试题)16、RS232c高电平脉冲对应的TTL逻辑是?(负逻辑?) (华为面试题)。
这20个电子线路图，硬件工程师一定用得上！
电子技术、无线电维修及电子制造工艺技术绝不是一门容易学好、短时间内就能够掌握的学科。
这门学科所涉及的方方面面很多，各方面又相互联系，作为初学者，首先要在整体上了解、初步掌握它。
无论是无线电爱好者还是维修技术人员，你能够说出电路板上那些小元件叫做什么，又有什么作用吗？如果想成为元件（芯片）级高手的话，掌握一些相关的电子知识是必不可少的。
普及与电子基础知识，拓宽思路交流，知识的积累是基础的基础，基础和基本功扎实了才能奠定攀登高峰阶梯！这就是基本功。
电子技术的历史背景：
早在两千多年前，人们就发现了电现象和磁现象。
我国早在战国时期（公元前475一211年）就发明了司南。
而人类对电和磁的真正认识和广泛应用、迄今还只有一百多年历史。
在第一次产业革命浪潮的推动下，许多科学家对电和磁现象进行了深入细致的研究，从而取得了重大进展。
人们发现带电的物体同性相斥、异性相吸，与磁学现象有类似之处。
1785年，法国物理学家库仑在总结前人对电磁现象认识的基础上，提出了后人所称的“库仑定律”,使电学与磁学现象得到了统一。
1800年，意大利物理学家伏特研制出化学电池，用人工办法获得了连续电池，为后人对电和磁关系的研究创造了首要条件。
1822年，英国的法拉第在前人所做大量工作的基础上，提出了电磁感应定律，证明了“磁”能够产生“电”,这就为发电机和电动机的原理奠定了基础。
1837年美国画家莫尔斯在前人的基础上设计出比较实用的、用电码传送信息的电报机，之后，又在华盛顿与巴尔的摩城之间建立了世界上第一条电报线路。
1876 年，美国的贝尔发明了电话，实现了人类最早的模拟通信。
英国的麦克斯韦在总结前人工作基础上，提出了一套完整的“电磁理论”,表现为四个微分方程。
这那就后人所称的“麦克斯韦方程组”.麦克斯韦得出结论：运动着的电荷能产生电磁辐射，形成逐渐向外传播的、看不见的电磁波。
他虽然并未提出“无线电”这个名词，但他的电磁理论却已经告诉人们，“电”是能够“无线”传播的。
对模拟电路的掌握分为三个层次：
初级层次
熟练记住这二十个电路，清楚这二十个电路的作用。
只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。
中级层次
能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法;定性分析电路信号的流向，相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小，信号与阻抗的关系。
有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。
高级层次
能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。
达到高级层次后，只要您愿意，受人尊敬的高薪职业电子产品和工业控制设备的开发设计工程师将是您的首选职业。
一、桥式整流电路
1、二极管的单向导电性：
伏安特性曲线：
理想开关模型和恒压降模型：
2、桥式整流电流流向过程：
输入输出波形：
3、计算：, ,二极管反向电压。
二、电源滤波器
1、电源滤波的过程分析：
波形形成过程：
2、计算：滤波电容的容量和耐压值选择。
三、信号滤波器
1、信号滤波器的作用：
与电源滤波器的区别和相同点：
2、串联和并联电路的阻抗计算，幅频关系和相频关系曲线。
3、画出通频带曲线。
计算谐振频率。
四、微分和积分电路
1、电路的作用，与滤波器的区别和相同点。
2、微分和积分电路电压变化过程分析，画出电压变化波形图。
3、计算：时间常数，电压变化方程，电阻和电容参数的选择。
五、共射极放大电路
1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。
2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
3、静态工作点的计算、电压放大倍数的计算。
六、分压偏置式共射极放大电路
1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
2、电流串联负反馈过程的分析，负反馈对电路参数的影响。
3、静态工作点的计算、电压放大倍数的计算。
4、受控源等效电路分析。
七、共集电极放大电路(射极跟随器)
1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
电路的输入和输出阻抗特点。
2、电流串联负反馈过程的分析，负反馈对电路参数的影响。
3、静态工作点的计算、电压放大倍数的计算。
八、电路反馈框图
1、反馈的概念，正负反馈及其判断方法、并联反馈和串联反馈及其判断方法、电流反馈和电压反馈及其判断方法。
2、带负反馈电路的放大增益。
3、负反馈对电路的放大增益、通频带、增益的稳定性、失真、输入和输出电阻的影响。
九、二极管稳压电路
1、稳压二极管的特性曲线。
2、稳压二极管应用注意事项。
3、稳压过程分析。
十、串联稳压电源
1、串联稳压电源的组成框图。
2、每个元器件的作用;稳压过程分析。
3、输出电压计算。
十一、差分放大电路
1、电路各元器件的作用，电路的用途、电路的特点。
2、电路的工作原理分析。
如何放大差模信号而抑制共模信号。
3、电路的单端输入和双端输入，单端输出和双端输出工作方式。
十二、场效应管放大电路
1、场效应管的工作特点、场效应放大器的特点。
各元器件的作用。
2、放大过程分析。
3、电压放大增益的计算。
十三、选频（带通）放大电路
1、每个元器件的作用：
选频放大电路的特点：
电路的作用：
2、特征频率的计算：
选频元件参数的选择：
3、幅频特性曲线：
十四、运算放大电路
十五、差分输入运算放大电路
1、差分输入运算放大电路的的特点：用途：
输出信号电压与输入信号电压的关系式十六、电压比较电路
1、电压比较器的作用：
工作过程是：
2、比较器的输入－输出特性曲线图：
3、如何构成迟滞比较器：
十七、振荡电路
1、振荡电路的组成：
振荡电路的作用：
振荡电路起振的相位条件：
振荡电路起振和平衡幅度条件：
2、电路阻抗与频率的关系曲线：
相位与频率的关系曲线：
3、振荡电路的相位条件分析：
振荡频率：
如何选择元器件：
十八、振荡电路
1、振荡相位条件分析：
2、直流等效电路图和交流等效电路图：
3、振荡频率计算：
十九、石英晶体振荡电路
1、石英晶体的特点：
石英晶体的等效电路：
石英晶体的特性曲线：
2、石英体振动器的特点：
3、石英晶体振动器的振荡频率：
二十、功率放大电路
1、乙类功率放大器的工作过程：
交越失真：
2、复合三极管的复合规则：
3、甲乙类功率放大器的工作原理分析：自举过程分析：
甲类功率放大器的特点
甲乙类功率放大器的特点
电子工程师必备基础知识：
电阻通常都采用色环标示法。
色标法就是用棕、红、橙、黄、绿、兰、紫、灰、白、黑十种颜色代表1234567890十个阿拉伯数字，金、银两种颜色代表倍率0.1、0.01或误差5%、10%.套件中附有颜色样本的实物和多款色环电阻常见的四道色环要读取三位有效数字，一二位表示有效数，第三位表示倍率。
例：黄紫红金，三位有效数为472,表示47乘以102（或加两个0）等于4700,即4.7K欧姆；再如：棕黑黑金，三位有效数为100,表示10乘以100（或加0个0）等于10,即10欧姆。
在实验进程中，如果三极管的基极和其它引脚间不具备有单向导电特性的（或说单向导电特性不明显），就说明三极管是坏的；另外，即使单向导电特性正常，但不能受基极控制或不稳定，也说明三极管是坏的，或性能很差。
可控硅在控制极加上合适的触发电流，可控硅就能够从断开状态变成为导通状态，这时，我们取消控制极的触发电流，但可控硅仍然能维持导通状态。
如果流过可控硅的电流开始变小，当小于维持导通的能力时，可控硅才关断，直到下次触发时才会导通。
