西奥XO-CON4343无齿轮电梯整梯调试说明

西奥SMART主板调试（上）奥的斯ACD/Gen2系列井道自学习方法奥的斯启动倒溜舒适感调整全系列奥的斯及西奥系列服务器查看故障及清除故障西奥ALMCB/HAMCB板启动舒适感倒溜调试奥的斯ACD5MR主板轿顶板轿厢通讯板端子说明完整版奥的斯服务器查看主板故障清除故障西奥DO3000 Easy-con门机简单调试奥的斯DO3000Easy-con-TJarless-Con门机调试西奥SMART同步机轿厢意外移动测试/抱闸力矩测试说明西奥调试服务器及系统菜单说明培训（上）西奥调试服务器及系统菜单说明培训（中）西奥调试服务器及系统菜单说明培训（下）西奥系列新增UCMP功能故障排查及解决方法西奥SMART井道自学习方法西奥系列功能参数设置(上)西奥系列常见驱动故障及排除方法(上)西奥系列常见驱动故障及排除方法(中)西奥系列常见驱动故障及排除方法(下)西奥系列查看主板故障及驱动故障清除及常见闪烁的信息奥的斯DO3000S门机调试说明奥的斯无机房SPBCII板常用功能按钮介绍奥的斯服务使用快捷键参数菜单中文说明奥的斯服务器使用说明奥的斯ACD系列M243电梯自动找底层奥的斯ACD系列1135DCS门检测学习奥的斯无机房ACD2/3-MRL临时屏蔽抱闸检测开关操作说明奥的斯钢带检测常见故障处理及调试学习奥的斯ACD系列变频器通用最新故障码含新国标（上）奥的斯ACD系列变频器通用最新故障码含新国标（中）奥的斯ACD系列变频器通用最新故障码含新国标（下）奥的斯ACD系列通用最新故障码(上)奥的斯ACD系列通用最新故障码(中)奥的斯ACD系列通用最新故障码(下)一、主板指示灯说明1.代号功能说明+5V 5V电源正常RSL 闪烁表示通信正常LVC 亮：表示旁路功能有效灭：表示旁路功能无效DZ 亮：表示门区信号有效灭：表示门区信号无效DOB 亮：表示有开门信号或光幕灭：表示无开门信号DOL 亮：表示开门到位信号有效灭：表示开门到位信号无效DCL 亮：表示关门到位信号有效灭：表示关门到位信号无效DFC 亮：表示轿门关闭灭：表示轿门未关闭DW 亮：表示厅门关闭灭：表示厅门未关闭ES 亮：表示安全回路断开灭：表示安全回路导通INS 亮：表示处于检修状态灭：表示未处于检修状态NOR亮：表示处于正常状态灭：表示未处于正常状态GRP亮：表示处于群控状态灭：表示未处于群控状态DRV亮：表示主板与驱动通讯正常灭：表示主板与驱动通讯不正常2.主板小键盘介绍组合键功能清除故障在特定界面（En 故障菜单）下CHC 键和→/DDO 键同时按下，可以清除驱动部分当前及历史故障。

西子观光梯调试手册西子奥的斯电梯有限公司
Unpublished Work Copyright ©XIZI OTIS Elevator Company
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册
FIM 工地调试手册。

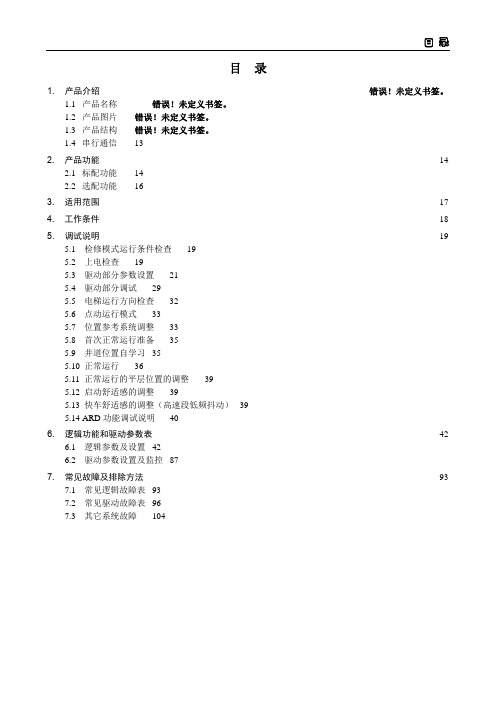

目 录目 录1. 产品介绍 -------------------------------------------------------------------------------------------- 错误！未定义书签。

1.1 产品名称错误！未定义书签。

1.2 产品图片错误！未定义书签。

1.3 产品结构错误！未定义书签。

1.4 串行通信 132. 产品功能 -------------------------------------------------------------------------------------------------------------------- 142.1 标配功能 142.2 选配功能 163. 适用范围 -------------------------------------------------------------------------------------------------------------------- 174. 工作条件 -------------------------------------------------------------------------------------------------------------------- 185. 调试说明 -------------------------------------------------------------------------------------------------------------------- 195.1 检修模式运行条件检查 195.2 上电检查 195.3 驱动部分参数设置 215.4 驱动部分调试 295.5 电梯运行方向检查 325.6 点动运行模式 335.7 位置参考系统调整 335.8 首次正常运行准备 355.9 井道位置自学习 355.10 正常运行 365.11 正常运行的平层位置的调整 395.12 启动舒适感的调整 395.13 快车舒适感的调整（高速段低频抖动） 395.14 ARD功能调试说明 406. 逻辑功能和驱动参数表 -------------------------------------------------------------------------------------------------- 426.1 逻辑参数及设置 426.2 驱动参数设置及监控 877. 常见故障及排除方法 ----------------------------------------------------------------------------------------------------- 937.1 常见逻辑故障表 937.2 常见驱动故障表 967.3 其它系统故障 104电梯有限公司页码：第 2 / 32 页XO-CON4342ALMCB4.2板快速调试方法：1. 所有机械部件安装完毕，控制柜内无短接线；2. 确认安全回路的每一个安全开关均有效，每一层的厅门门锁有效。

•一控制参数SYSTEM
OCSS
GROUP
DRIVE
DOORS
POS.REF
SERVICE（预留）
EMERG
SECURITY
TEST
TIME
REI
Speech（预留）
Remote（预留）
Factory
Position Indicator M-1-3-4
ALLOW CUDE M-1-3-2 Enable Masks
•二驱动参数MONITOR
EVENT LOG
SETUP
LEARN RUN
TEST
Factory
•三控制故障
说明：
1 对于计算次数的故障，次数在快车运行之前或15分钟之内都是累加的，当门区故障时，会判断累计的次数，若累计次数已经>=3次，则保护；当非门区故障时，会判断此时累加的次数，若累加次数已经>=5次，则保护。

2 关于故障次数累加
故障次数累加包含所有累计次数保护的故障，而不是只是针对某个故障。

如发生某个故障时有其他累计次数保护的故障发生，则故障次数也会累加。

3 关于故障次数清零条件
(1)保护之前，快车运行一次之后，累计的故障次数清零
(2)保护之前，15分钟之后，故障次数自动清零(包括控制故障和驱动故障)。

西子奥的斯电梯最新OH 863调试资料西子奥的斯电梯最新oh-863调试资料文件编号：调试手册西子奥的斯电梯有限公司罗玉明电梯资料提供更多oh-conb863_sur_zhoh-conb8631.0~2.5m/sno.:oh-conb863_sur_zhdate:2021-11-12page:2/57fim工地调试手册pack日期部件版本部件名称gecbmcbc硬件版本gda26800lj1kaa26800abg1kaa26800abg4变频器软件版本gaa30780dag或更高gaa30780dag或更高gaa30780dag或更高x2230581aaa 或更高3.6或更高修改日期亲笔签名oh-conb8631.0~2.5m/sno.:oh-conb863_sur_zhdate:2021-11-12page:3/57fim工地调试手册pack12345678910111213141516oh-conb8631.0~2.5m/sno.:oh-conb863_sur_zhdate:2021-11-12page:4/57fim工地调试手册pack目录1详述............................................................................ ..........................................................................52检修模式运转条件检查............................................................................ (73456)检修模式gecb上电检查............................................................................ .....................................8变频器参数设置............................................................................ ....................................................10mcbc参数确认............................................................................ ...................................................18主机自学习............................................................................ (19)7编码器定位............................................................................ ............................................................208模拟输出入口整定............................................................................ ................................................219电梯运转方向检查............................................................................ ................................................2110点动运转模式............................................................................ ........................................................2211边线参照系统调整............................................................................ ................................................2212首次正常运转准备工作............................................................................ ................................................2313井道边线自自学............................................................................ ....................................................2414dcs（门检测运转）操作方式............................................................................ ....................................2515正常运转............................................................................ ................................................................2616均衡系数调整............................................................................ ........................................................2617正常运转的平层边线的调整............................................................................ ................................2618故障确定............................................................................ ................................................................2719下行闯红灯维护测试操作方式............................................................................ ........................................3820gecb常见问题处置............................................................................ ............................................3821gecb特定功能设置............................................................................ ............................................3922gecb参数设置............................................................................ . (41)oh-conb8631.0~2.5m/sno.:oh-conb863_sur_zhdate:2021-11-12page:5/57fim工地调试手册pack1概述oh-conb863控制系统提及了gecb做为电梯控制系统的核心，充份稀释了otis技术，利用otis高可靠性的can-bus通讯系统，将电梯的各个部件密切的连在一起。

调试手册西子奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZHFIM工地调试手册Pack 原始会签记录编制卢翊校对陈华坚审核李强批准刘祖斌部门PDC部门PDC部门EC部门PDC 日期2008-11-12日期2009-02-11日期2009-02-16日期2009-02-18授权AUTH.CAL4804部件版本部件名称硬件版本软件版本GECB GDA26800LJ1GAA30780DAG或更高KAA26800ABG1GAA30780DAG或更高KAA26800ABG4GAA30780DAG或更高MCBC XAA26805AAA X2230581AAA或更高变频器SIEI AVRy 3.6或更高注意：部件版本可能会随时更新，有需要最新部件版本参数和I/O表，请上工程中心网站读取或下载。

FIM工地调试手册Pack 序号更改PC更改内容描述更改日期签名1CAL5469Page10,增加变频器converter部分说明Page22,更改光电的常开常闭类型说明2009-5-26薛维祥2CAL5779Page7,增加技术文件说明中门机的文件,并更改相关说明Page10,更改门机类型参数Page18,MCBC软件更改，更改MCBC的的参数菜单F13位Bottom LandingPage35,增加一个MCBC的故障信息2009-7-27薛维祥3CAL80521）第2页，修改软件版本号；2）第9、12、13、17页，修改参数值，增加描述；3）第38页，增加上行超速保护的测试方式。

2010-6-22王恒4CAL8274第18，19页更改MCBC参数描述2010-11-16王恒5CAL8751更改第7~9，13,14,19,27页，增加第39至58页，GECB常见故障分析、特殊功能设置及参数表2011-03-10薛维祥678910111213141516This work and the information it contains are the property of Xizi Otis Elevator Company(“XOEC”).It is delivered～others on the express condition that it will be used only for,or on behalf of,XOEC;that neither it nor the information it contains will be reported or disclosed,in whole or in part,without the prior written consent of XOEC,and that on demand it and any copies will be promptly returned～XOEC.FIM工地调试手册Pack目录1概述 (7)2检修模式运行条件检查 (9)3检修模式GECB上电检查 (11)4变频器参数设置 (13)5MCBC参数确认 (20)6主机自学习 (21)7编码器定位 (22)8模拟输出入口整定 (23)9电梯运行方向检查 (23)10点动运行模式 (24)11位置参考系统调整 (24)12首次正常运行准备 (25)13井道位置自学习 (26)14DCS（门检测运行）操作 (27)15正常运行 (28)16平衡系数调整 (28)17正常运行的平层位置的调整 (28)18故障排除 (28)19上行超速保护测试操作 (40)20GECB常见问题处理 (41)21GECB特殊功能设置 (42)22GECB参数设置 (44)FIM工地调试手册Pack1概述OH-CONB863控制系统引用了GECB作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的CAN-Bus通讯系统，将电梯的各个部件紧密的连在一起。

For personal use only in study and research;not for commercial use调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZH授权AUTH. CAL4804This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered～others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned～XOEC.目录1概述 .................................................................................................................... 错误！未定义书签。

2检修模式运行条件检查 .................................................................................... 错误！未定义书签。

3检修模式GECB上电检查............................................................................... 错误！未定义书签。

版本：第2009B版
页码：第9/31页
调试说明
关门力矩保护
(CSP)
S 当关门时受到反向阻力，超过预设的力矩值时，电梯将重新开门。

小区监控屏(AMS) O*
可以安装在大楼或小区的值班室，以LED指示灯的方式，简单显示电梯的运行状态，执行锁梯操作。

起动时力矩补偿
(SE) S 为使电梯起动时获得更好的舒适感，系统对轿厢内载荷进行计算，并通过起动时的力矩补偿给予优化。

轿厢内紧急照明
(EL TU)
S 在轿内设置的紧急照明装置，停电时启用。

司机直驶（NSB）O
进入司机状态后，按住操纵箱内NSB按钮，电梯不响应外召，直接驶向目的楼层。

消防状态提醒显示
（FSL）
O 进入消防状态时，在轿内显示提示信息。

开、关门按钮灯
(DCBL/DOBL)
S 按下开、关门按钮的同时将点亮按钮灯以提示成功应答。

2系统调试过程及方法
XO-CON4343控制系统的调试应按照以下流程图所示的步骤进行，接下来的过程将阐述各个环节的具体执行步骤及方法。

每过一个门区，循环一次。

奥的斯电梯最新调试资料————————————————————————————————作者：————————————————————————————————日期：调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZH原始会签记录编制卢翊校对陈华坚审核李强批准刘祖斌部门PDC 部门PDC 部门EC 部门PDC 日期2008-11-12 日期2009-02-11 日期2009-02-16 日期2009-02-18 授权AUTH. CAL4804部件版本部件名称硬件版本软件版本GECB GDA26800LJ1 GAA30780DAG 或更高KAA26800ABG1 GAA30780DAG 或更高KAA26800ABG4 GAA30780DAG 或更高MCBC XAA26805AAA XAAA 或更高变频器SIEI AVRy 3.6 或更高注意：部件版本可能会随时更新，有需要最新部件版本参数和I/O表，请上工程中心网站读取或下载。
