埋地用硬聚氯乙烯排水管标准埋地用硬聚氯乙烯排水管标准硬聚氯乙烯（PVC-U）排水管是一种常用的排水系统材料，其质量标准对于保障建筑工程的质量和安全具有重要意义。
在我国，埋地用硬聚氯乙烯排水管的标准主要包括GB/T17219-1998《建筑排水用硬聚氯乙烯管道》和CJ/T210-2005《建筑排水用硬聚氯乙烯管道接口连接技术规程》等。
这些标准规定了埋地用硬聚氯乙烯排水管的材料、工艺、安装和检验要求，确保了管道的质量和安全性。
在这篇文章中，我们将深入探讨埋地用硬聚氯乙烯排水管标准的内容，以帮助读者更好地了解这一主题。
1. 埋地用硬聚氯乙烯排水管的材料标准埋地用硬聚氯乙烯排水管的材料标准是保证管道质量的基础。
GB/T17219-1998标准中规定了管材的材料应符合GB/T10002.1中规定的PVC-U塑料材料的要求，并对材料的密度、热变形温度、拉伸性能等指标进行了详细的要求。
通过对材料的选择和性能的要求，确保了埋地用硬聚氯乙烯排水管的材料具有良好的耐腐蚀性和机械性能。
2. 埋地用硬聚氯乙烯排水管的工艺标准除了材料标准外，埋地用硬聚氯乙烯排水管的工艺标准也是保证管道质量的重要环节。
CJ/T210-2005《建筑排水用硬聚氯乙烯管道接口连接技术规程》中规定了管道的铸造、成型、连接和安装等工艺要求。
其中，对于管道的外观质量、尺寸偏差、壁厚一致性、热稳定性和连接密封性等方面都做出了详细的规定，保证了管道在使用过程中的稳定性和可靠性。
3. 埋地用硬聚氯乙烯排水管的安装标准除了材料和工艺标准外，埋地用硬聚氯乙烯排水管的安装标准也是保证管道质量和安全性的重要环节。
合理的安装可以确保管道系统的正常运行和使用寿命，并减少管道的维护成本。
标准中对埋地用硬聚氯乙烯排水管的安装要求也做出了详细的规定，包括管道的施工准备、横向和纵向施工、接口连接和密封等环节。
4. 个人观点和理解通过对埋地用硬聚氯乙烯排水管标准的深入了解，我认识到了制定和执行标准对于建筑工程质量和安全具有重要意义。

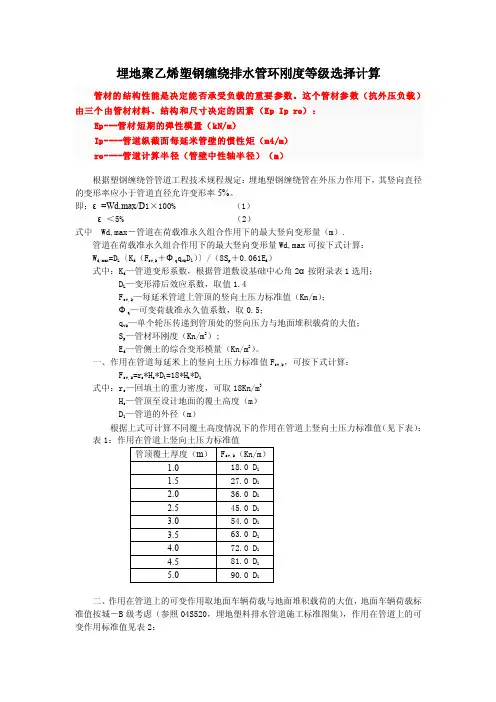

埋地聚乙烯塑钢缠绕排水管环刚度等级选择计算管材的结构性能是决定能否承受负载的重要参数。
这个管材参数（抗外压负载）由三个由管材材料、结构和尺寸决定的因素（Ep Ip ro）：Ep---管材短期的弹性模量（kN/m）Ip----管道纵截面每延米管壁的惯性矩（m4/m）ro----管道计算半径（管壁中性轴半径）（m）根据塑钢缠绕管管道工程技术规程规定：埋地塑钢缠绕管在外压力作用下，其竖向直径的变形率应小于管道直径允许变形率5%。
即：ε=Wd,max/D1×100% （1）ε＜5% （2）式中 Wd,max－管道在荷载准永久组合作用下的最大竖向变形量（m）.管道在荷载准永久组合作用下的最大竖向变形量Wd,max可按下式计算：Wd,max =DL〔Kd（Fsv,k＋ФqqvkD1）〕/（8Sp＋0.061Ed）式中：Kd—管道变形系数，根据管道敷设基础中心角2α按附录表1选用；DL—变形滞后效应系数，取值1.4Fsv,k—每延米管道上管顶的竖向土压力标准值（Kn/m）；Фq—可变荷载准永久值系数，取0.5；qvk—单个轮压传递到管顶处的竖向压力与地面堆积载荷的大值；Sp—管材环刚度（Kn/m2）;Ed—管侧土的综合变形模量（Kn/m2）。
一、作用在管道每延米上的竖向土压力标准值Fsv,k，可按下式计算：Fsv,k =rs*Hs*D1=18*Hs*D1式中：rs—回填土的重力密度，可取18Kn/m3Hs—管顶至设计地面的覆土高度（m）D1—管道的外径（m）根据上式可计算不同覆土高度情况下的作用在管道上竖向土压力标准值（见下表）：表1：作用在管道上竖向土压力标准值二、作用在管道上的可变作用取地面车辆荷载与地面堆积载荷的大值，地面车辆荷载标准值按城－B级考虑（参照04S520，埋地塑料排水管道施工标准图集），作用在管道上的可变作用标准值见表2：表2：作用在管道上的可变作用标准值三、计算管侧土的综合变形模量E d管侧土的综合变形模量E d，可按下列公式计算：E d=ζ*E eζ=1/（α1＋α2E e/E n）式中：Ee—管侧回填土在要求压实密度时相应的变形模量（MPa）En—沟槽两侧原状土的变形模量（MPa）ζ—综合修正系数α1、α2—与B r（管中心处沟槽宽度）和D1（管外径）的比值有关的计算参数，可按附录表2确定。
塑料排水管的特性及其在市政工程中的应用摘要：近几年来塑料埋地排水管的市场开始起步，是因为对于塑料埋地排水管的研究试验和标准及规范制定工作逐步有了进展。
通过实际应用，塑料埋地排水管的优点正在逐步被认识，部分地区已开始大量应用。
本文探讨了塑料排水管的特性及其在市政工程中的应用。
关键词：塑料；排水管；特性；市政工程；应用Abstract: in recent years plastic buried drains started the market, because plastic pipe buried for the research and standards and regulations have made progress work gradually. Through the practical application, buried the advantages of plastic drain is gradually be recognized, and some areas already begins a large number of application. This paper discusses the characteristics of plastic drain in municipal engineering application.Keywords: plastic; Drain; Characteristics; Municipal engineering; application排水工程中,排水管道是重要组成部分,当前各种排水管道的品种规格在不断增加,尤其是塑料材料作为一种新型的化学建材得到迅速发展。
近几年塑料管因其能耗小、技术含量高等特点,在国内市政建设中呈主流趋势。
一、塑料排水管的常见种类在市政工程中，常见的塑料排水管有以下品种：硬聚氯乙烯塑料管（PVC- U ）；氯化聚乙烯塑料管（CPVC ）；交联聚乙烯塑料管(PEX)；共聚聚丙烯塑料管（PP- R PP- C ）；聚丁烯塑料管（PB ）；聚乙烯塑料管（PE），其中包括低密度聚乙烯塑料管（LDPE）中密度聚乙烯塑料管(MDPE) 高密度聚乙烯给水塑料管（HDPE）；烯腈- 丁二烯- 苯乙烯塑料管(ABS) 除上述塑料管外，镀锌钢管的替代管材还有铝塑复合管（简称MP，其材料有PEX- AL- PEX，HDPE- AL- PEX，PE- AL- PE等）无缝铝合金衬塑管、塑钢复合管等管材。
给排水管材选用表（室外埋地排水管）序号 管材名称 管材规格 连接方式 适用规范、标准 标准图号 备注1 硬聚氯乙烯（PVC－U）平壁管公称外径：De160De200De250De315 De400De500De630①承插粘接De160、De200（适用于建筑小区排水）②承插胶圈接口De160～De630(属柔性连接)《埋地硬聚氯乙烯排水管道工程技术规程》CECS122：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层2 硬聚氯乙烯（PVC－U）加筋管公称直径：DN225 DN300 DN400DN500 承插胶圈接口《埋地硬聚氯乙烯排水管道工程技术规程》CECS122：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层3 硬聚氯乙烯（PVC－U）双壁波纹管公称外径：De160De180De200De225 De250De280De315De355De400 De450De500De560De630De710 De800De900De1000De1100 De1200其中常用的有：De225 De315De400De500De630De800De900De1000De1100De1200承插胶圈接口《埋地硬聚氯乙烯排水管道工程技术规程》CECS122：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层4 硬聚氯乙烯（PVC－U）钢塑复合缠绕管公称直径：DN200DN300DN400DN500 DN600DN700 DN800 DN900 DN1000DN1200内套管粘接《埋地硬聚氯乙烯排水管道工程技术规程》CECS122：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层序号 管材名称 管材规格 连接方式 适用规范、标准 标准图号 备注5 聚乙烯（PE）双壁波纹管公称外径：De160De200De250De315 De400De500De630De800 De1000 De1200承插胶圈接口《埋地聚乙烯排水管道工程技术规程》CECS164：200404S520《埋地塑料排水管道施工》一般土质基底铺设100mm中粗砂垫层；较差土质基底铺设200mm砂砾石垫层公称直径：DN150 DN200 DN225 DN250 DN300DN400 DN500 DN600 DN800 DN1000DN1200①承插胶圈接口②双承胶圈接口③哈夫外固接口6 聚乙烯（PE）缠绕结构壁管公称直径：DN150DN200DN300DN400DN500DN600DN700DN800DN900DN1000DN1100 DN1200 DN1300 DN1400DN1500 DN1600 DN1700 DN1800DN1900 DN2000 DN2100 DN2200DN2300 DN2400DN2500①承插胶圈接口②双承胶圈接口③电熔，热熔④不锈钢卡箍等《埋地聚乙烯排水管道工程技术规程》CECS164：200404S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层7 聚乙烯（PE）钢塑复合缠绕管公称直径：DN600DN700DN800DN900DN1000DN1200内接套管焊接《埋地聚乙烯排水管道工程技术规程》CECS164：200404S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层8 钢带增强聚乙烯（PE）螺旋波纹管公称直径：DN800DN1000DN1200①焊接②内衬焊接热熔《埋地聚乙烯排水管道工程技术规程》CECS164：200404S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层序号 管材名称 管材规格 连接方式 适用规范、标准 标准图号 备注9 增强聚丙烯（FRPP）模压管公称直径：DN200DN225DN300DN400 DN500DN600 DN700 DN800 DN900 DN1000DN1100 DN1200标准管长：2000mm承插胶圈接口04S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层10 玻璃纤维增强塑料夹砂（RPM）管公称直径：DN400DN500DN600DN700DN800DN900DN1000DN1200①承插胶圈接口②双承胶圈接口《埋地给水排水玻璃纤维增强热固性树脂夹砂管管道工程施工及验收规程》CECS129：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层11 高密度聚乙烯（HDPE）双壁波纹管公称直径：DN500DN600DN800 DN1000DN1200承插胶圈接口参04S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层12 高密度聚乙烯（HDPE）承插式双壁缠绕排水管公称直径：DN200DN300DN400DN500DN600DN700DN800DN900DN1000DN1100DN1200 DN1300 DN1400 DN1500DN1600 DN1700 DN1800 DN1900DN2000 DN2100 DN2200DN2300DN2400DN2500 DN2600 DN2700DN2800 DN2900 DN3000可配套HDPE塑料检查井承插胶圈接口参04S520《埋地塑料排水管道施工》一般土质基底铺设100mm中粗砂垫层；较差土质基底先铺设150mm砂砾石垫层，上面再铺50mm中粗砂垫层注：塑料排水检查井井筒外径d200――适用De160塑料排水管道；井筒外径d315――适用De160、De200、De250、De315塑料排水管道；井筒外径d450――适用De315、De400塑料排水管道；井筒外径d630――适用De400、De500、De630、De710、De800塑料排水管道。
PVC无压埋地排水管执行标准一、概述PVC无压埋地排水管是一种常见的排水管道材料，广泛应用于建筑物、道路、桥梁等工程的排水系统中。
为了确保PVC无压埋地排水管的质量和安全性，国家相关部门制定了一系列的执行标准，对PVC无压埋地排水管的生产、安装、使用等方面进行了规范。
本文将对PVC无压埋地排水管的执行标准进行详细介绍，以便读者了解并遵守相关标准。
二、国家标准1. GB/T 5836.1-2018《塑料排水管道系统用硬质聚氯乙烯(PVC-U)管材硬质聚氯乙烯(PVC-U)管材》该标准规定了PVC-U材料的物理性能、尺寸、外观质量、试验方法等内容，是PVC无压埋地排水管的基本标准。
PVC-U材料是一种聚氯乙烯塑料，具有优良的耐腐蚀性能和机械性能，适用于排水管道系统的制造。
2. CJ/T210-2005《无压埋地排水用硬质聚氯乙烯(U-PVC)管材》该标准规定了无压埋地排水用硬质聚氯乙烯管材的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存，是PVC无压埋地排水管的产品标准。
根据该标准，PVC无压埋地排水管应具有一定的耐热性、耐压性和耐冲击性，以确保管道在使用过程中不受到外部环境和压力的影响。
3. GB/T 5902-2018《建筑排水用无压埋地硬聚氯乙烯(U-PVC)管管件》该标准规定了建筑排水用无压埋地硬聚氯乙烯管管件的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存，是PVC无压埋地排水管的配件标准。
管件应与PVC无压埋地排水管相匹配，具有良好的密封性和连接性，以保证排水系统的稳定运行。
4. CJ/T161-2000《建筑排水用无压埋地硬质聚氯乙烯(U-PVC)管道安装导则》该标准规定了建筑排水用无压埋地硬质聚氯乙烯管道的安装要求和方法，包括管道的敷设、固定、连接、检测等环节。
安装导则的遵守对于PVC无压埋地排水管的安全性和使用寿命具有重要意义，需要严格执行。
三、产品认证PVC无压埋地排水管应当符合国家强制性产品认证要求，取得3C认证标志。
2015年埋地排水用聚乙烯（PE）双壁波纹管产品质量比对方案一、质量比对产品埋地排水用聚乙烯（PE）双壁波纹管产品范围1、适用于长期温度不高于45℃的埋地排水用聚乙烯（PE）双壁波纹管；2、产品等级限定为环刚度等级SN4、SN8。
二、检验依据GB/T 19472.1-2004 《埋地用聚乙烯(PE)结构壁管道系统第1部分:聚乙烯双壁波纹管材》GZ30201201埋地用聚乙烯（PE）结构壁管材100-2014产品明示质量指标及国家法律、法规、规章的有关规定三、项目设置及标准差异本方案项目选取原则——有可比性1.主要使用性能项目埋地排水用聚乙烯（PE）双壁波纹管的主要性能指标，包括：环刚度、冲击性能、环柔性。
1.1环刚度环刚度是塑料埋地排水管的关键性能，按要求的方法在两个平行的平板间压缩一段管材，测量在管直径方向变形达到3%时的作用力F计算环刚度，目前都应用环刚度这个数值指标来表示塑料埋地排水管的抗外压负载能力。
如果管材的环刚度太小，管材可能发生过大变形或出现压屈失稳破坏。
1.2环柔性环柔性是塑料埋地排水管的关键性能，指按标准规定的连续加荷速度，试验力连续增加，进行加载，当试样在垂直方向外径变形量为原外径的30%立即卸载，观察试样的内壁是否保持圆滑，有无反向弯曲，是否破裂，两壁是否脱开。
也就是说管子在变形后，达到一个极限值后，管子会很快失去承受能力，造成管子破裂或塌陷。
3.3冲击性能冲击性能是塑料埋地排水管的关键性能，冲击性能试验是在冲击负荷作用下，测定材料的冲击强度，表征材料抗冲击荷载破坏的能力。
PE双壁波纹管冲击试验要求试样经（0±1）℃规定时间处理后，按规定的落锤质量及冲击高度进行试验，按标准规定的冲击次数进行冲击试验（最少25次，每次冲击前均要进行温度调节），结果用TIR值表示（近似于破坏次数除以冲击总数）。
TIR≤10%，判定合格，否则为不合格。
具体项目设置和标准差异见下表1。
表1 项目设置和标准差异性四．得分及排名本次质量比对设具有可比性的主要技术指标环刚度，SN4和SN8分开排名。
upvc和pvc-u的区别第一篇：upvc和pvc-u的区别不是，这是两个不同的概念。
pvu-u是聚氯乙烯，螺旋消音管是pvcu排水的一种管材，多用于对噪音要求较高的排水立管上。
施工角度：PVC-U主要用于建筑给排水，预埋线管，施工主要方法热熔，用胶粘，冬季不易施工。
UPVC用于建筑给排水，污水管道，可代替一般铸铁管、镀锌管，安装方便，可用法兰及相应套件安装，施工没有局限性。
设计选材角度：PVC-U主要用于建筑给排水，质轻耐用，色泽美观，光亮平滑，耐老化，使用寿命长，物化性能优良，耐化学腐蚀，抗冲强度高。
UPVC管的抗冻和耐热能力都不好.防燥性能好，耐腐蚀性强，流体阻力小，机械强度高，卫生无毒，水密性好，PVC管适用于电线管道和排污管道，及对强度要求不大的大型架空管道安装，比如电厂冷却塔。
upvc管亦称硬聚氯乙稀管，u-pvc管，是一种耐腐蚀强，耐酸碱盐油介质侵蚀，质量轻，有一定的机械强度，水力条件好，安装方便，但易老化，耐高温，但不能承受冲击，适用于生活水系统，DN50以下管件连接，DN65以上采用较圈连接。
pvc-u管亦称硬质聚氯乙稀管，是一种由挤压机一次挤出成型，内壁光滑，外壁带有垂直加强筋的新型排水管材，适用于小区排水系统中，采用“T”型橡胶圈接口PVC-u又叫UPVC（硬聚氯乙烯），U表示添加塑化剂，PVC-u 的氯不会释放出来。
管子有一定力度，但是耐冲击力较小，多用于生活用水的给排水。
PVC-U和PVC的区别如下：1.upvc与pvc的材质相同，用途相同，两者不分轩轾。
2.upvc中的u，它的原文是「unplasticized」，在制造PVC原料未添加『塑化剂』，的PVC原料称UPVC或PVCU。
没有添『塑化剂』，PVC原料中的氯(Cl)会全部挥发掉，而添加『塑化剂』的PVC 原料，有许多残余的氯(Cl)无法挥发掉。
3.upvc的水管没有残余氯释放。
pvc的水管会有残余氯释放。
PVC-U和UPVC管是一样的，无论性能和价格都一样，只是写法的顺序不一样而已。

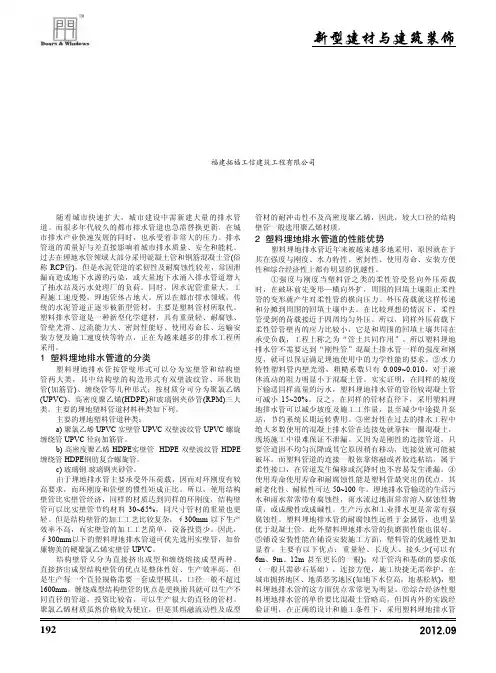

新型塑料埋地排水管材性能及在都市排水中的应用陈明杰 福建拓福工信建筑工程有限公司随着城市快速扩大，城市建设中需新建大量的排水管道。
而很多年代较久的都市排水管道也急需替换更新。
在城市排水产业快速发展的同时，也承受着非常大的压力。
排水管道的质量好与差直接影响着城市排水质量、安全和能耗。
过去在埋地水管领域大部分采用混凝土管和钢筋混凝土管(俗称 RCP管)。
但是水泥管道的柔韧性及耐腐蚀性较差，常因泄漏而造成地下水源的污染，或大量地下水涌入排水管道增大了抽水站及污水处理厂的负荷。
同时，因水泥管重量大，工程施工速度慢，埋地管体占地大。
所以在都市排水领域，传统的水泥管道正逐步被新型管材，主要是塑料管材所取代。
塑料排水管道是一种新型化学建材，具有重量轻、耐腐蚀、管壁光滑、过流能力大、密封性能好、使用寿命长、运输安装方便及施工速度快等特点，正在为越来越多的排水工程所采用。
1 塑料埋地排水管道的分类塑料埋地排水管按管壁形式可以分为实壁管和结构壁管两大类，其中结构壁的构造形式有双壁波纹管、环状肋管(加筋管)、缠绕管等几种形式；按材质分可分为聚氯乙烯(UPVC)、高密度聚乙烯(HDPE)和玻璃钢夹砂管(RPM)三大类。
主要的埋地塑料管道材料种类如下列。
主要的埋地塑料管道种类：a) 聚氯乙烯 UPVC 实壁管 UPVC 双壁波纹管 UPVC 螺旋缠绕管 UPVC 径向加筋管。
b) 高密度聚乙烯 HDPE实壁管 HDPE 双壁波纹管 HDPE 缠绕管 HDPE钢肋复合螺旋管。
c) 玻璃钢玻璃钢夹砂管。
由于埋地排水管主要承受外压荷载，因而对环刚度有较高要求，而环刚度和管壁的惯性矩成正比。
所以，使用结构壁管比实壁管经济，同样的材质达到同样的环刚度，结构壁管可以比实壁管节约材料 30~65%，同尺寸管材的重量也更轻。
但是结构壁管的加工工艺比较复杂，∮300mm 以下生产效率不高，而实壁管的加工工艺简单，设备投资少。
因此，∮300mm以下的塑料埋地排水管道可优先选用实壁管，如价廉物美的硬聚氯乙烯实壁管 UPVC。
给排水工程常用的8种塑料管道介绍及优缺点一、给水用硬聚氯乙烯(PVC-U)管材(非铅盐稳定剂)PVC即聚氯乙烯，PVC-U就是指硬质聚氯乙烯。
聚氯乙烯是一种塑料，由于在生产中大多数添加铅盐，所以是对人体有害的。
只有少部分没用铅盐生产的才是能作为供水用环保的给水管。
外观：特点：1）具有较高的硬度、刚度和许用应力。
2）抗老化能力好，经久耐用，寿命可达50年。
3）耐腐蚀，价廉，易于粘接，自熄。
4）可回收，安装方便简捷，密封性好。
二、排水用PVC-U管材PVC-U管道是以卫生级聚氯乙烯（PVC）树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。
它是建筑给排水的理想材料。
外观：特点：1）物化性能优良，耐化学腐蚀，抗冲强度高，流体阻力小，较同口径铸铁管流量提高30%，耐老化，使用寿命长，使用年限不低于50年，是建筑给排水的理想材料。
2）质轻耐用，安装方便，有力的加快了工程进度。
三、埋地排水用PVC-U双壁波纹管材埋地排污、废水用硬聚氯乙烯管材，以PVC树脂为主要原料，加入必要的添加剂组成混配料，经挤出成型生产。
埋地排污、废水用硬聚氯乙烯管材按连接方式不同，可分为弹性密封圈连接管材（φ110mm-φ630mm）和粘接式连接管（φ110mm-φ200mm）。
在考虑材料的耐化学性和耐热条件下，埋地排污、废水用管材也可作工业排水管材。
外观：管材内外壁不允许有气泡、砂眼、明显的杂质和不规格波纹。
管材的两端应平整并与轴线垂直。
管材颜色应均匀一致。
管材凹部内外壁应紧密熔接，不应出现脱开现象。
1）优良阻燃性能和抗冲击性能。
2）产品内壁光滑。
3）外壁波纹，波纹中空结构，使该产品质轻,环刚度高。
四、燃气用埋地聚乙烯（PE）管材燃气用埋地聚乙烯管材是以专用聚乙烯为原料，挤出成型的制品。
使用安全，泄漏率低，具有良好的耐腐蚀性能；使用寿命长，重量轻，强度高，韧性好，施工方便，应用广泛，社会效益大。
塑料埋地排水管的关键性能--环刚度北京塑料工业协会 张玉川 2004/51埋地铺设塑料管的负载和承受负载的管土共同作用埋地铺设塑料管有两类，一类是内部有压力的，习惯称为‘压力管道’，如输送水或燃气的管道；一类是内部是没有压力（或很低压力）的，称为‘无压管道Non-pressure Pipe ’。
压力管道的承受的负载有内部压力和外部的压力。
通常内部压力产生的应力是造成管材破坏的主要因素，破坏的形式是管壁内的拉应力造成的变形过大和破裂（塑料管通常是由蠕变造成）。
设计时一般先按承受内压负载进行设计计算，选择材料和结构数据（如壁厚），然后再考虑外压负载进行设计验算，必要时修改结构数据。
无压管道承受外压负载（通常内压负载忽略不计）。
破坏的形式是外压负载造成管材变形过大或压屈失稳（Buckling ）。
设计时按照外压负载进行设计计算，选择材料和结构数据。
本文讨论的塑料埋地排水管是指无压管道。
外压负载比较复杂，主要包括土壤重量和地面产生的静负载，以及运输车辆经过时产生的动负载。
塑料埋地排水管承受负载的机理也比较复杂，因为塑料管属于柔性管（Flexible Pipe ），在外压负载下管材和周围的土壤（回填材料）产生‘管土共同作用’。
换句话说，是管材和周围土壤（回填材料）共同来承受外压负载。
目前世界各国在埋地管道的设计计算方面还没有完全一致的方法，但是绝大多数国家都以美国SpanglerR 公式（或称Spangler 的 lowa 公式）作为计算埋地柔性管外压负载下变形量的基础公式（根据变形量再计算出管材内的应力）。
Spangler 公式如下：33'061.0r E EI r KW D X c L +=∆Spangler 模型土壤压力分布我国的国家标准和国家级的设计规程也是以此公式为基础的。
以下是我国CECS 164标准‘埋地聚乙烯排水管道工程技术规程’中计算塑料埋地排水管在外压负载下，竖向管道变形量的公式；()dop p vk q k sv d ld E r I E D q F K D w 061.0/31,max ,+⋅⋅+⋅=ψ其物理含义是 ()do p p vk q k sv d lE r I E D qF K D 土壤参数管材参数管径车辆压力系数土压力系数系数变形量061.0/31,+⋅⋅+⋅=ψ物理含义可简化为 土壤参数管材参数车辆压力土压力系数变形量++=从此公式中可以清楚地看出决定埋地柔性管外压负载下变形量的一方面是负载的大小（公式中分子部分），另一方面是管材结构性能和周围土壤结构性能两者之和（公式中分母部分的两项）。
埋地用硬聚氯乙烯(PVC-U)加筋管本文转载自伟星管业 1）内壁光滑，流通量大。
2）一般情况下可以不做混凝土基础,施工速度快。
3）重量轻,搬运安装方便。
4）橡胶密封圈承插连接,抗不均匀性沉降强。
2、分类：1）按管径分类：硬聚氯乙烯（PVC-U）加筋管常用的有十九种规格，公称外dn标准长度公称外径dn标准长度22 5、3003000、6000400、5003000、60002）采用承口橡胶圈接口。
3、设计选用要点：1）该管材适用于市政工程、公共建筑室外、住宅小区的埋地排污、排水、排气、通讯线缆穿线用，也适用于系统工作压力不大于0.2MPa、公称尺寸不大于300mm的低压输水灌溉用，在考虑到材料的耐化学性和耐温性后，也适用于工业排水排污工程用。
2）埋地塑料排水管道要按柔性管的理论（管土共同发挥作用）进行设计。
同时在设计状态下管道垂直方向的变化不得大于管直径的5％。
3）管材环刚度的选择是塑料管道设计的一项重要指标，因此应从管道埋深、地面荷载、沟槽回填土的性质和压实系数以及施工荷载等综合考虑确定。
盲目采用高环刚度不经济。
对车行道下埋深小于1.0m的管道，还应考虑管道变形对路面的影响。
4）外观：管材内外表面不应有气泡、可见杂质、受热变形的痕迹和其他影响产品性能的表面缺陷。
管材端面应切割平整，并与轴线垂直。
5）规格尺寸：管材的最小平均内径、最小壁厚、最小承口深度均应符合表1的规定。
表1管材的尺寸(mm)公称尺寸DN/ID最小平均内径d im·min最小壁厚e5，min最小承口深度e4，min150145.0 1.385.0225220.0 1.7115.0300294.0 2.0145.0400392.0 2.5175.0500490.0 3.0185.0600588.0 3.5220.0800785.0 4.5290.0100982.0 5.0330.06）管材的物理力学性能应符合表2的规定。
表2 管材的物理力学性能项目指标密度(g/m3)≤1.55环刚度(kN/m 2)SN4≥4.0 (SN6.3)a≥6.3SN8≥8.0(SN12.5)a≥12.5 SN16≥16.0维卡软化温度(℃)≥79冲击性能TI R≤10％静液压试验b无破裂、无渗漏环柔性试样圆滑，无反向弯曲，无破裂烘箱试验无分层、开裂、起泡蠕变比率≤2.5a 括号内为非首选环刚度。
随着upvc排水管的广泛应用，其几种连接方式都用无需另挖工作坑可直接在管沟中完成组装，不需用油麻或膨胀水泥等打接口，可用手动葫芦或用手把管插口端套上胶圈后直接插进承口内，插进的深度可视管尾标记处，完成安装工作。
那么，upvc排水管埋地需要注意哪些问题呢，下面就给大家介绍一下。
upvc排水管主要应用于一下领域，在管材埋地的时候，根据实际需求选用合适的安装方式。
1、节水灌溉配管工程，UPVC喷滴灌溉系统的使用与普通灌溉相比，可节水50%-70%，同时可节约肥料和农药用量，农作物产量可提高30%-80%。
在中国水资源缺乏、农业生产灌溉方式落后的今天，可大量节约水资源，相当环保。
2、建筑用配管工程。
3、UPVC塑料管具有优异的绝缘能力，还广泛用作邮电通讯电缆导管。
4、自来水配管工程（包括室内供水和室外市政水管），由于UPVC 塑料管具有耐酸碱、耐腐蚀、不生锈、不结垢、保护水质、避免水质受到二次污染的优点，在大力提倡生产环保产品的今天，作为一种保护人类健康的理想“绿色建材”，已被中国乃至全球广泛推广应用。
