工业设计中 玻璃板丝印和覆膜件加工工艺 ppt课件

缺点是由于受到工艺制约，丝印立体感和光泽度与玻璃比 相对较弱。
2020/12/27
5
玻璃板丝印的常用丝网目数：目数 T数60目 24T
80目 32T
100目 150目 200目 250目 300目 40T 60T 80T 100T 120T
覆膜件丝印的常用丝网目数（按通达常用规格）：
T数 40T 77T 100T 120T 140T 165T 180T
图案设计时尽量避开显示区域 窗口位置图案尽量简洁（如条纹） 减少窗口位置颜色色差 减少窗口位置墨层厚度
2020/12/27
10
案例分析
U铂咖啡色图案的窗口透光问题解决
•第一次打样： 图案为光油加细珠光粉，底色为咖啡珠光粉。显 示效果很不理想，图案位置有黑点。（图A）
（图A）
•第二次调整： 降低了图案跟底色的对比度，显示效果有所改善， 但是图案效果不好。 （图B）
2020/12/27
8
常见问题分析
图案打样时最常见的问题：图案一体性跟窗口透 光性的矛盾
为了达到产品关机状态面板的一体性效果，面板上窗 口位置的图案没有让出空间来，这就很容易造成窗口灯光 效果的不均匀。
保证窗口的透光效果，同时兼顾图案的一体性， 是颜色调配的最大难题。
2020/12/27
9
解决方法：
2020/12/27
玻璃板丝印和覆膜件加工工艺
2010年7月19日
1

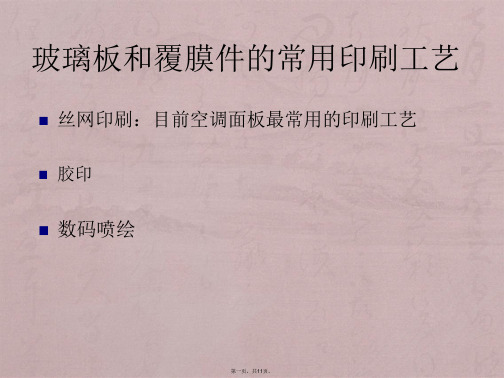

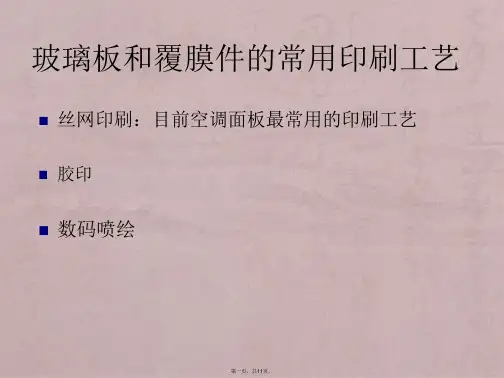

玻璃板和覆膜件的常用印刷工艺
丝网印刷：目前空调面板最常用的印刷工艺 胶印 数码喷绘
2020/12/27
2
丝网印刷的定义：
丝网印刷是将丝织物、合成纤维织物或金属丝网绷在网框上， 采用手工刻漆膜或光化学制版的方法制作丝网印版。现代丝 网印刷技术，则是利用感光材料通过照相制版的方法制作丝 网印版(使丝网印版上图文部分的丝网孔为通孔，而非图文 部分的丝网孔被堵住)。印刷时通过刮板的挤压，使油墨通 过图文部分的网孔转移到承印物上，形成与原稿一样的图文。
2020/12/27
7
常用油墨的种类及应用
光油、UV光油：无色透明，主要用来表现图案的 立体感。相对而言，UV的立体感表现能力更强， 但是工艺比较不稳定，大面积应用容易产生气泡， 只适合局部印刷（如睡美人的仙女）。
金属油墨: 用的最多的是银粉 珠光粉：各种颜色都有，色彩比较均匀 闪粉：色彩闪度有方向性，容易产生黑点
•最后效果：
在图案那一层的颜料中去掉色粉，改为纯油墨印
（图B）
刷。保证了图案的色彩效果，同时也解决了显示
问题。 （图C）
2020/12/27
（图C）
11
Thank you…
2020/12/27
12
丝网印刷的特点：
丝网印刷设备简单、操作方便，印刷、制版简易且成本低廉， 适应性强。
2020/12/27
3
玻璃的丝网印刷
根据丝印原理,把油墨印刷到平板玻璃的表面,而后 采用油墨的固化措施,使得图案牢固经久耐用。
设计及加工过程如下： 设计效果图→分色菲林 ↓
绷网→上浆→干燥→晒版→显影→干燥 ↓
注： 丝网目数（meshcount ）指丝网每平方厘米的网孔数目。 T数跟目数的换算关系是：
T数 = 目数 / 2.5
2020/12/27
6
丝网目数跟丝印效果的关系 ：
目数越低，网孔越粗，可以漏下的墨粉就越粗越 多，图案的立体感就越强。但是线条轮廓不清晰。
目数越高，网孔越细腻，只能漏下颗粒很小的墨 粉、纯油墨，图案的立体感差，但是图案精细度 高，丝印金属油墨亮度高。如镜面银、幻彩等， 就一定要用最高网目数（250目或300目）丝印。
平板玻璃→切裁→磨边→清洗干燥→印刷→烧结
2020/12/27
4
覆膜件的加工工艺
根据丝印原理,把油墨印刷到片材表面,而后采用油墨的固 化措施,使得图案牢固经久耐用。
将已印刷成型好的装饰片材放入注塑模内，然后将树脂注 射在成型片材的背面，使树脂与片材接合成一体固化成型。
优势：应用薄膜优良的伸展性，可实现复杂的3D形状设 计。
