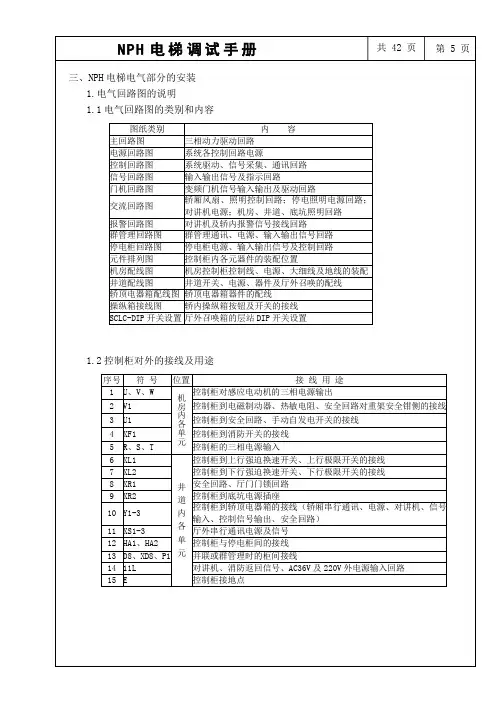

三、NPH电梯电气部分的安装1.电气回路图的说明1.1电气回路图的类别和内容1.2控制柜对外的接线及用途1.3 电气回路图的读图方法电气回路图的各种器件、接线、端子的代号与GH98电梯基本相同，读图方法具体如下图:2.电梯电源参数3.控制柜概要3.1控制柜尺寸及主要部件的安装图3.2控制柜内部主要部件的名称和功能4.轿顶电器箱元件布置图5.井道内器件的安装、接线NPH电梯井道器件的安装、接线方法与GH98电梯保持一致。

参考NPH电气规格表中的“井道配线系统图”和“井道开关接线图”。

6.厅外召唤箱的安装、接线及DIP开关的设置NPH电梯厅外召唤箱的安装、接线及DIP开关的设置与NPX电梯保持一致。

参考NPH电气规格表中的“井道接线”和“SCLC-DIP开关设置”。

7. 接地线作业7.1控制柜内接地线回路图7.2系统地线敷线图8.其他敷线机房、井道的敷线方法都沿用GH98电梯的相关安装资料，但接线表有所不同，须参照NPH 电梯原理图来制定。

控制柜E6 E5 E4 E2Y3-7轿门锁开关n 层×层门锁开关(n:楼层数) n 层×指示器(n:楼层数) 极限开关(井道上下各一个) 底坑检修箱 缓冲器开关消防开关 n 层×召唤器(n:楼层数)限速器断绳开关R1接地板电动机限速器旋转编码器(屏蔽线) 轿顶电器箱 指示器操纵箱注意:地线的绝缘外皮应为黄绿色。

大楼接地线(同一机房每台电梯都必须有独立地线接至大楼接地点)四、运行调试1.运行前准备1.1运行前检查按NPX电梯机械部分的工作步骤对NPH电梯的机械系统进行检查，按GH98电梯电气部分的工作步骤对NPH电梯的电气系统进行检查。

1.2控制柜绝缘测试1.2.1准备工作A）将电梯停在井道中非端站及非平层的位置（确保隔磁板不在感应器中，端站极限开关没有动作），关闭各层厅门、轿门，将轿顶及轿厢内的所有开关置于正常状态。

B）断开控制柜电源开关MAIN，两个电源闸刀开关DR.MC、LIGHT，断开机房电源开关（包括：380V及220V）。

前言
新开发的NPH-Ⅱ电梯是在NPH电梯基础上进行修改设计的，采用富士变频器HLI、富士SC－N4/SE直流DC48V接触器，SCLA4板、SCLB2板等新器件。

由于该梯种的微机FMT、SCL串行通讯系统等电气部分和机械系统部分都和NPH电梯类似，不影响电梯的调试，只有电气部分的变频器由富士H7变频器变成了富士专门为电梯开发的专用变频器HLI，故对于NPH-Ⅱ电梯将不出调试手册。

与NPH电梯类似部分的操作请参考NPH电梯调试手册或相关作业指引，本工艺只对变频器HLI的使用操作进行详细说明。

如作业人员对该作业指引有改进意见，请反馈回工程本部技术开发科。

编者
2006年8月
图1-1图1-2
图2-1 1.2 按键功能说明
功能
变频器和键盘外形（图2-2）
图2-2
电梯出厂时键盘不安装于变频器上。

需要使用时，可以将键盘通过延伸电缆
与变频器连接，握于手中进行操作，也可以直接安装于变频器键盘小室上。

利用延伸电缆的安装方法（建议使用此方法，在操作过程中稳健可靠）延伸电缆的一端插于键盘的连接器上，另一端插在原键盘小室的连接端口上。

插入后，应再检查和确认，是否可靠插好，方可通电。

图
RJ-45连接器
（组合插座）
远程操作用延长电缆
（CB-5S，CB-3S，CB-1S）
或LAN电缆
多功能操作面板
连接器
的方法一样。

图2-4
3、键盘使用方法
将键盘连接到变频器后，通电，键盘显示主界面，提示按
树脂部分
图3-1。

NPH电梯规格表参数说明SNPH电梯规格表参数说明S-3-0422共13页第2页版本号001元件地址软元件代号说明有功能无功能内容D200— HENCODE k** ------ 厅外楼层显示数据显示数字与数显数据的对应关系详见备注1 —D248 HENCODED249 k0 ------ 尚未使用D250 ALPST k30 ------ ALP运行的延时时间（0.3秒）D251— k0 ------ 尚未使用—D286D287 CBUSYCAL k3 ------ 闲驶状态确认运行次数（3次）D288 CBUSYTIM k18000 ------ 闲驶状态确认周期（30分钟）D289 CW3TIME k1800 ------ 无呼3分钟确认时间参数（3分钟）D290 NFLU+0 b** K0 上召不停层层楼设定（1FL—16FL）设定方法详见备注2上召不停层层楼设定（17FL—32FL）对应功能：上召不停层层楼设定（33FL—48FL）不停层功能D291 NFLU+1 b** K0D292 NFLU+2 b** K0D293 NFLD+0 b** K0 下召不停层层楼设定（1FL—16FL）设定方法详见备注2下召不停层层楼设定（17FL—32FL）对应功能：下召不停层层楼设定（33FL—48FL）不停层功能D294 NFLD+1 b** K0D295 NFLD+2 b** K0D296 SPEFL+0 b** K0 报站层层楼设定（1FL—16FL）设定方法详见备注2报站层层楼设定（17FL—32FL）对应功能：报站层层楼设定（33FL—48FL）语音报站功能D297 SPEFL+1 b** K0D298 SPEFL+2 b** K0D299 CACACT K30 ------ 误操作的延时时间（3秒）D300 SPCTABLE b** ------ 电梯功能设定设定方法详见备注3D301— k0 ------ 尚未使用—D305D306 SBFDTA b** ------ 软件最低层设定（1FL—16FL）设定方法详见备注2D307 SMFDTA+0 b** ------ 软件中间层设定（1FL—16FL）设定方法详见备注2软件中间层设定（17FL—32FL）D308 SMFDTA+1 b** ------D309 STFDTA+0 b** ------ 软件最高层设定（1FL—16FL）设定方法详见备注2软件最高层设定（17FL—32FL）软件最高层设定（32FL—48FL）D310 STFDTA+1 b** ------D311 STFDTA+2 b** ------标记处数更改文件号签字日期标记处数更改文件号签字日期NPH电梯规格表参数说明S-3-0422共13页第3页版本号001元件地址软元件代号说明有功能无功能内容D312 HDWS+0 k** ------ 高速减速距离（低位）减速距离详见备注4高速减速距离（高位）计算公式：高速减速距离（mm）´K´I/（p´D）D313 HDWS+1 k** ------D314— k0 ------ 尚未使用—D317D318 GMIDFL+0 b** k0 群管理电梯中间层楼设定（1FL—16FL）设定方法详见备注2群管理电梯中间层楼设定（17FL—32FL）对应功能：群管理电梯中间层楼设定（33FL—48FL）群管理功能D319 GMIDFL+1 b** k0D320 GMIDFL+2 b** k0D321 H105UN+0 K** ------ 上行门区停车距离（低位）(123mm)上行门区停车距离（高位）计算公式：123´K´I/（p´D）D322 H105UN+1 K** ------D323 H105DN+0 k** ------ 下行门区停车距离（低位）(123mm)下行门区停车距离（高位）计算公式：123´K´I/（p´D）D324 H105DN+1 k** ------D325 BSFI b** K0 基站二进制形式设定设定方法详见备注5 对应功能：基站功能D326 B68GI k** K0 基站十进制数计算公式：基站所在层的层楼数对应功能：基站功能D327 MIDFL+0 b** k0 并联中间层楼设定（1FL—16FL）设定方法详见备注2 并联中间层楼设定（17FL—32FL）对应功能：并联功能并联中间层楼设定（33FL—48FL）D328 MIDFL+1 b** k0D329 MIDFL+2 b** k0D330 PKFI+0 b** k0 泊梯层楼设定（1FL—16FL）设定方法详见备注 2 泊梯层楼设定（17FL—32FL）对应功能：泊梯功能泊梯层楼设定（33FL—48FL）D331 PKFI+1 b** k0D332 PKFI+2 b** k0D333 HDMW+0 k** ------ 中速减速距离（低位）减速距离详见备注4中速减速距离（高位）计算公式：中速减速距离（mm）´K´I/（p´D）D334 HDMW+1 k** ------D335 NFL+0 b** k0 内召不停层层楼设定（1FL—16FL）设定方法详见备注2 内召不停层层楼设定（17FL—32FL）对应功能：不停层功能内召不停层层楼设定（33FL—48FL）D336 NFL+1 b** k0D337 NFL+2 b** k0标记处数更改文件号签字日期标记处数更改文件号签字日期NPH电梯规格表参数说明S-3-0422共13页第4页版本号001元件地址软元件代号说明有功能无功能内容D338 Z4FUI k** k0 消防避难层十进制数对应功能：消防功能计算公式：消防避难层所在层的层楼数D339 Z30MI+0 b** k0 消防避难层设定（1FL—16FL）设定方法详见备注2 消防避难层设定（17FL—32FL）对应功能：消防功能消防避难层设定（33FL—48FL）D340 Z30MI+1 b** k0D341 Z30MI+2 b** k0D342 HALLCLDT k50 ------ 基站关门延时时间（5秒）D343 OUTCLDT k30 ------ 外召关门延时时间（3秒）D344 CAGECLDT k30 ------ 内召关门延时时间（3秒）D345 HHDWT k** ------ 高速减速时间减速时间详见备注6计算公式：高速减速时间（sec）´10D346 k0 ------ 尚未使用D347 HMDWT k** ------ 中速减速时间减速时间详见备注6计算公式：中速减速时间（sec）´10D348 H16LNU k** ------ 门区微动平层上行距离（10mm）计算公式：10´K´I/（p´D）对应功能：微动平层功能D349 H16LND k** ------ 门区微动平层下行距离（10mm）计算公式：10´K´I/（p´D）对应功能：微动平层功能D350—CENCODE b** k0 轿内楼层显示数据设定方法详见备注7 —D398 CENCODED399 k0 ------ 尚未使用D400 Z43LAU+0 b** ------ 轿内检修上行按钮变址数据（1FL—16FL）设定方法详轿内检修上行按钮变址数据（17FL—32FL）见备注2轿内检修上行按钮变址数据（33FL—48FL）D401 Z43LAU+1 b** ------D402 Z43LAU+2 b** ------D403 Z43LAD b** ------ 轿内检修下行按钮变址数据设定方法详见备注2D404 k0 ------ 尚未使用D405 SPIDT k30 ------ 速度指令延时时间（300ms）D406 N41RI k** ------ 速度0.25m/min时,40ms内的脉冲数计算公式:0.25´40´K´I/(60´p´D)D407 N90HI k** ------ 速度2m/min时,40ms内的脉冲数计算公式:2´40´K´I/(60´p´D)。
