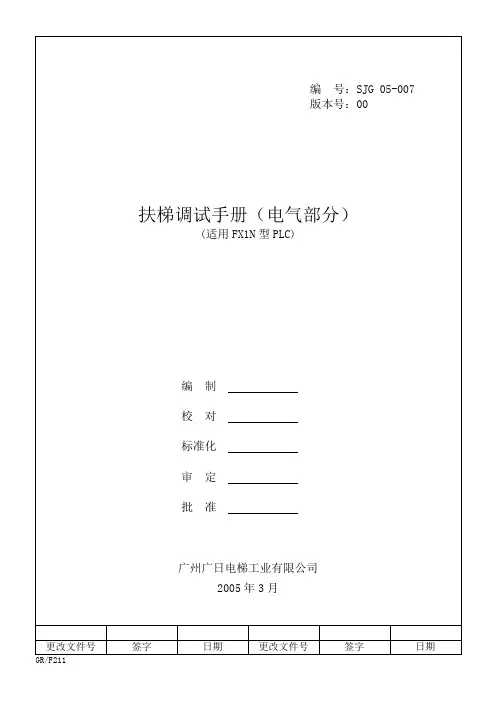

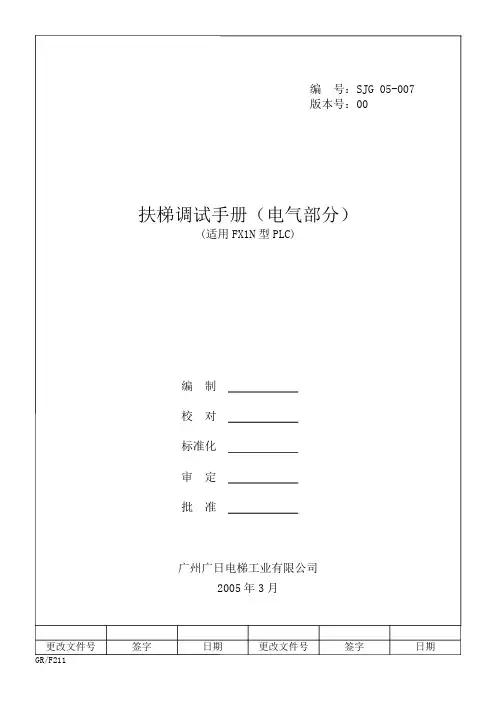

广日自动扶梯调试手册(电气)sjg 05007

*注:为方便后面的平层调整,要求在隔磁板安装时必须保证轿厢踏板与厅门踏板同一平面时隔磁板上下两个端面各突出感应器感应点(非感应器端面)＞10mm。

第二章慢车、快车调试(一)现场调试准备:1.首先检查是否具备调试条件:1)用户有否按要求将电源提供到机房(正常或临时);2)主机加油量是否合适,型号是否正确;3)底坑缓冲器安装完成否;4)各层厅门、门锁是否安装完毕;5)电梯接线是否已全部完成;6)井道线槽是否已上好盖;7)井道引线的金属软管是否固定良好;8)各层厅门门套是否已塞好;9)井道有否妨碍轿厢、对重架运行的物体;2.检查安全回路各开关、上下限位开关、强迫减速开关必须按图纸正确安装完成,动作必须有效。

3.检查控制屏和曳引电动机的地线是否可靠地接地,接地线应为6mm2~10mm2铜芯线,根据实际功率选取;4.旋转编码器线的应套金属软管独立线槽敷设,应远离动力线,距离为0.5m以上;5.确认旋转编码器安装正常,(编码器是否已固定,编码器的电缆是否已插接牢固),接线正确。

(二)电梯绝缘测试及通电测试:送电前必须进行绝缘测试,测试结果必须符合下表要求:用DC500V直流高阻表分别测试下表中1~3项各回路与控制柜接地板之间的耐压和绝缘电阻。

用模拟测试表量度下表中4项回路与控制柜接地板之间的绝缘电阻:电路名称标准值(MΩ)1 动力电源≥0.52 照明回路≥0.53 抱闸回路≥0.54 安全回路≥0.25注意:不要用高阻表对变频器的控制端子进行测试,否则将损坏变频器的电气元件。

不要用高阻表对通讯模块进行测试,否则将损坏通讯模块的电气元件,绝缘测试时需控制屏上接地板上的地线不相互导通。

(三)通电后的检查:1.合上总电源开关,检查相序继电器KAP,若KAP上有绿灯显示,则表示相位正常,否则,应关闭总电源开关后更换任意两相进线相位。

2.检查控制柜中TCO变压器,该变压器上的测量电压如下:TCO变压器端子0-7 0-8 0-2 R1-S1 S1-T1 R1-T1测量电压(VAC) 110±7% 120±7% 380±7% 380±7% 380±7% 380±7%3.若检测正常,则合上FU2,端子101-102的电压应为120±7%VDC。

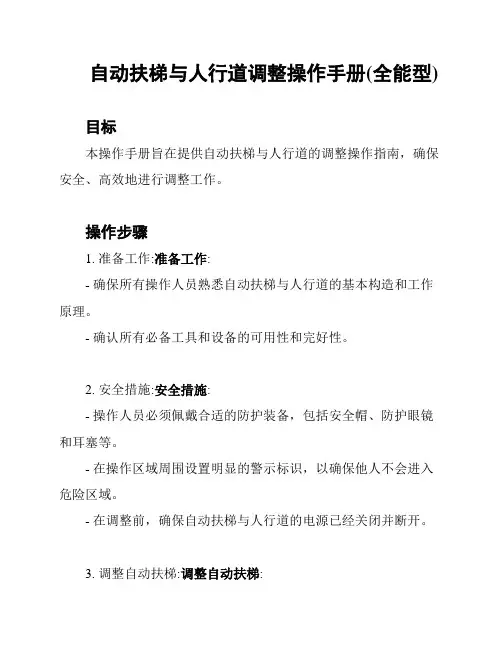

自动扶梯与人行道调整操作手册(全能型)目标本操作手册旨在提供自动扶梯与人行道的调整操作指南，确保安全、高效地进行调整工作。

操作步骤1. 准备工作:准备工作:- 确保所有操作人员熟悉自动扶梯与人行道的基本构造和工作原理。

- 确认所有必备工具和设备的可用性和完好性。

2. 安全措施:安全措施:- 操作人员必须佩戴合适的防护装备，包括安全帽、防护眼镜和耳塞等。

- 在操作区域周围设置明显的警示标识，以确保他人不会进入危险区域。

- 在调整前，确保自动扶梯与人行道的电源已经关闭并断开。

3. 调整自动扶梯:调整自动扶梯:- 使用提供的调整工具，按照制造商的指南调整自动扶梯的速度和级数。

- 在调整过程中，密切观察自动扶梯的运行状态，确保各个部件的正常工作。

- 调整完成后，进行功能测试，包括起动、停止和应急停止等功能。

4. 调整人行道:调整人行道:- 使用提供的调整工具，按照制造商的指南调整人行道的速度和坡度。

- 在调整过程中，密切观察人行道的运行状态，确保乘客能够舒适地行走。

- 调整完成后，进行功能测试，包括起动、停止和应急停止等功能。

5. 记录和报告:记录和报告:- 在调整过程中，记录所有调整参数和结果。

- 如发现任何异常情况或问题，立即报告给相关部门或维修人员。

注意事项- 操作人员必须具备一定的机械和电气知识，以便能够正确理解和执行调整操作。

- 在进行任何调整之前，务必仔细阅读自动扶梯和人行道的操作手册，并遵循制造商提供的指南和建议。

- 如遇到无法解决的问题或调整困难，应立即停止操作，并寻求专业人员的帮助。

以上为自动扶梯与人行道调整操作手册(全能型)的简要内容说明，详细操作步骤和注意事项请参阅相应的操作手册和制造商指南。

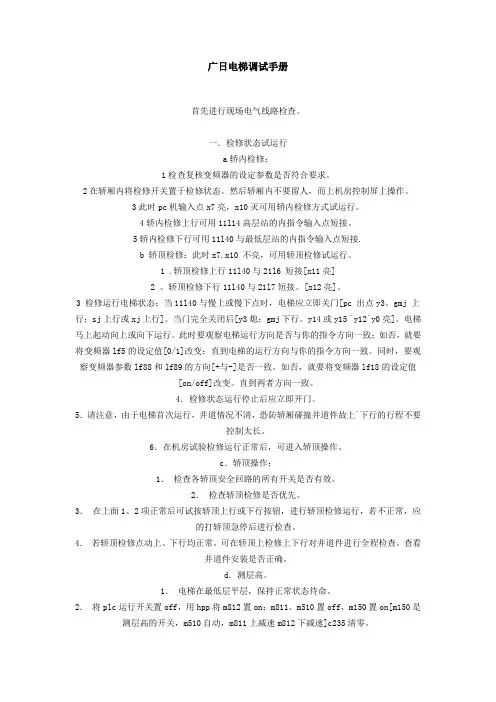

广日电梯调试手册广日电梯调试手册首先进行现场电气线路检查。

一．检修状态试运行a轿内检修：1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3此时pc机输入点x7亮，x10灭可用轿内检修方式试运行。

4轿内检修上行可用11l14高层站的内指令输入点短接。

5轿内检修下行可用11l40与最低层站的内指令输入点短接.b 轿顶检修：此时x7.x10 不亮，可用轿顶检修试运行。

1 .轿顶检修上行11l40与21l6 短接[x11亮]2 。

轿顶检修下行11l40与21l7短接。

[x12亮]。

3检修运行电梯状态；当11l40与慢上或慢下点时，电梯应立即关门[pc 出点y3。

gmj 上行；sj上行或xj上行]。

当门完全关闭后[y3熄；gmj下行。

y14或y15 `y12`y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器lf5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数lf88和lf89的方向[+与-]是否一致。

如否，就要将变频器lf18的设定值[on/off]改变。

直到两者方向一致。

4．检修状态运行停止后应立即开门。

5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6．在机房试验检修运行正常后，可进入轿顶操作。

c．轿顶操作；1．检查各轿顶安全回路的所有开关是否有效。

2．检查轿顶检修是否优先。

3．在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4．若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

d．测层高。

1．电梯在最低层平层，保持正常状态待命。

2．将plc运行开关置off，用hpp将m812置on；m811、m510置o ff，m150置on[m150是测层高的开关，m510自动，m811上减速m81 2下减速]c235清零。

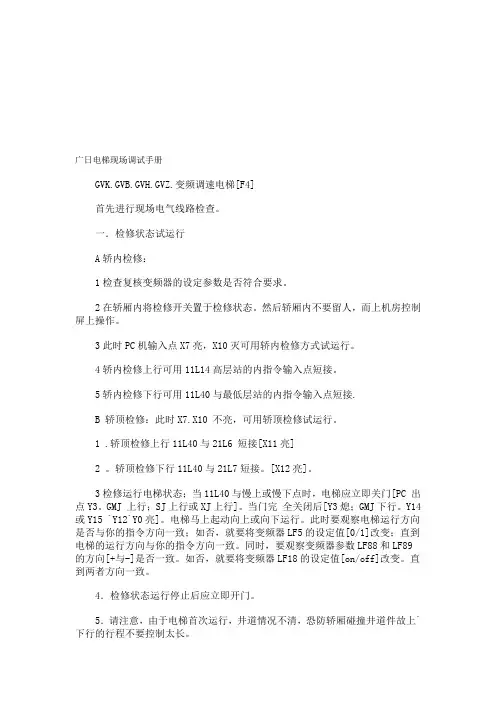

广日电梯现场调试手册GVK.GVB.GVH.GV变频调速电梯［F4］首先进行现场电气线路检查。

一．检修状态试运行A轿内检修：1 检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4轿内检修上行可用1 1 L 1 4高层站的内指令输入点短接。

5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。

1 .轿顶检修上行11L40与21L6短接［X11亮］2。

轿顶检修下行11L40与21L7短接。

［X12亮］。

3检修运行电梯状态；当11L40与慢上或慢下点时，电梯应立即关门［PC出点Y3o GMJ上行；SJ上行或XJ上行］。

当门完全关闭后［Y3熄；GMJT行。

Y14 或Y15 'Y12'Y0亮］。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器LF5的设定值［0/1］改变；直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向［+与-］是否一致。

如否，就要将变频器LF18的设定值［on/off］改变。

直到两者方向一致。

4．检修状态运行停止后应立即开门。

5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上'下行的行程不要控制太长。

6．在机房试验检修运行正常后，可进入轿顶操作。

C•轿顶操作；1．检查各轿顶安全回路的所有开关是否有效。

2．检查轿顶检修是否优先3．在上面1、2 项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4．若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D.测层高。

1．电梯在最低层平层，保持正常状态待命。

2.将PLC运行开关置OFF 用HPP将M812置ON M811 M510置OFF M150 置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。

广日系统电梯调试手册点击数：1141次广日系统电梯调试手册(电气部分)说明：本调试手册所列的全部内容仅适用于EVECD01系统电梯(EVECD01系统适用于以异步电机为拖动系统的梯种)控制系统调试使用，不作其它控制系统调试使用。

目录一、键盘操作说明••••••••••••••••••••••••••••••第2页二、井道开关及上、下平层感应器的位置••••••••••第18页三、慢车、快车调试说明••••••••••••••••••••••••第20页四、变频器参数••••••••••••••••••••••••••••••••第36页五、故障代码表••••••••••••••••••••••••••••••••第38页六、改进意见表••••••••••••••••••••••••••••••••附页第一章：键盘操作说明EVECD01系统可以通过控制板上的LED+按键的键盘部分及操纵面板部分对控制系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。

熟悉键盘的功能与操作方法，是掌握调试EVECD01系统的前提，因此，建议调试之前仔细阅读本说明一、操作面板部分说明操纵面板的键盘，主要由LED数码管，LCD（液晶显示屏），按键三部分组成，其外形及功能区如图1-1所示：图1-1 操作面板示意图1、按键功能说明表1-1 操作面板功能表按键名称功能菜单键/退出键停机/运行状态与菜单状态的切换；菜单操作时，回到前一个状态存储键完成参数的存储确认；菜单操作时，进入下一个状态增键功能码、功能组或设定参数递增减键功能码、功能组或设定参数递减移位键在运行状态或停机状态时，可循环切换LED显示参数；设定数据时，可以选择设定数据的修改位，相应选定的位处于闪烁状态。

运行键在面板控制方式下，用于启动运行；在参数调谐时用于启动调谐过程。

停止/复位键在面板控制方式时，用于停机操作；在参数调谐过程中用于中断调谐；故障报警状态（任何操作方式下）用于复位操作。

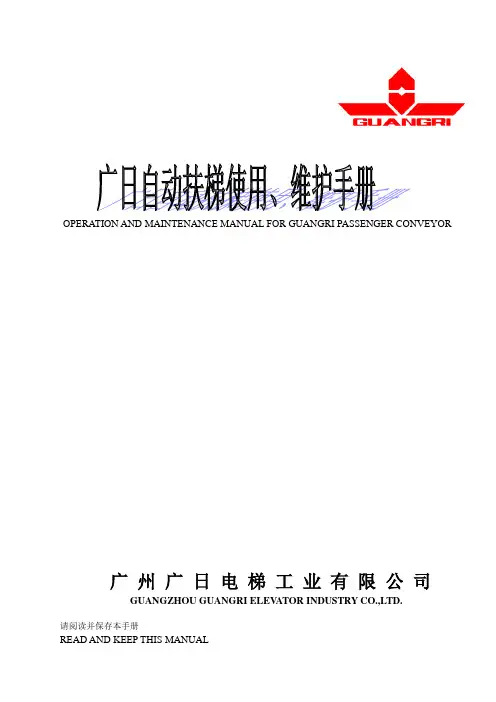

OPERATION AND MAINTENANCE MANUAL FOR GUANGRI PASSENGER CONVEYOR 广州广日电梯工业有限公司GUANGZHOU GUANGRI ELEV ATOR INDUSTRY CO.,LTD.请阅读并保存本手册致用户：欢迎使用广日牌自动扶梯，广日自动扶梯具有操作简单、性能安全舒适，更具有节能高效的特点。

为使您得到广日自动扶梯安全、优质的服务，请遵守本手册所列注意事项，指定专职操作和维护人员对扶梯的使用进行监督。

他们的职责如下：1．使用前仔细阅读本使用、维护手册。

2．检查自动扶梯的防护装置及警示牌。

3．指导和监督乘客乘用自动扶梯。

4．对自动扶梯进行维护和保养。

5．确保只有专职操作、维护人员拥有自动扶梯的钥匙。

乘客安全注意事项1．要站在梯级黄色边框范围内，面朝向运行方向，脚离开梯级边缘。

不要站立太靠近梯级的側边或前后位置，以免鞋碰到裙板及前后邻近的梯级。

2．不要站在扶梯外盖板上或骑在扶手带上。

3．不要沿扶梯运行方向的反方向跑。

4．不要坐在扶梯上或赤脚乘坐扶梯。

5．乘坐前后都不要一直站在扶梯的出入口，要走出扶梯出入口。

6．要抓稳扶手带，头、身体不要伸处扶手之外。

7．不要把尖锐物（例如雨伞尖等）、行李或小推车放在梯级上。

8. 儿童及老人要由其他成年人陪乘，小动物（如狗、猫等）必须抱着。

9．不要随便按扶梯上的按钮。

扶梯使用场所的有关安全条件1．扶手装置应没有任何部位可供人员站立，应采取措施阻止人们翻越扶手装置，以消除跌落的危险。

因此，在较下边区段内或可能出现危险的地方应防止扶手装置被翻越。

如：设立与扶手装置平行的栏杆，或设置垂直于扶手装置的附加护架。

2.如果建筑物的障碍物会引起人员伤害时，则应采取相应的预防措施。

特别是在与楼板交叉处以及各交叉设置的自动扶梯之间，应在外盖板上方设置一个无锐利边缘的垂直防碰挡板，板长不应小于0.3m，例如一个无孔的三角板（上有“小心碰头”的字样）。

广日电梯现场调试手册GVK.GVB.GVH.GVZ.变频调速电梯[F4]首先进行现场电气线路检查。

一．检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4轿内检修上行可用11L14高层站的内指令输入点短接。

5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。

1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。

轿顶检修下行11L40与21L7短接。

[X12亮]。

3检修运行电梯状态；当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。

GMJ 上行；SJ上行或XJ上行]。

当门完全关闭后[Y3熄；GMJ下行。

Y14或Y15 `Y12`Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器LF5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4．检修状态运行停止后应立即开门。

5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6．在机房试验检修运行正常后，可进入轿顶操作。

C．轿顶操作；1．检查各轿顶安全回路的所有开关是否有效。

2．检查轿顶检修是否优先。

3．在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4．若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D．测层高。

1．电梯在最低层平层，保持正常状态待命。

2．将PLC运行开关置OFF，用HPP将M812置ON；M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。

广日电梯调试手册首先进行现场电气线路检查。

一．检修状态试运行a轿内检修：1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3此时pc机输入点x7亮，x10灭可用轿内检修方式试运行。

4轿内检修上行可用11l14高层站的内指令输入点短接。

5轿内检修下行可用11l40与最低层站的内指令输入点短接.b 轿顶检修：此时x7.x10 不亮，可用轿顶检修试运行。

1 .轿顶检修上行11l40与21l6 短接[x11亮]2 。

轿顶检修下行11l40与21l7短接。

[x12亮]。

3 检修运行电梯状态；当11l40与慢上或慢下点时，电梯应立即关门[pc 出点y3。

gmj 上行；sj上行或xj上行]。

当门完全关闭后[y3熄；gmj下行。

y14或y15 `y12`y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器lf5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数lf88和lf89的方向[+与-]是否一致。

如否，就要将变频器lf18的设定值[on/off]改变。

直到两者方向一致。

4．检修状态运行停止后应立即开门。

5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6．在机房试验检修运行正常后，可进入轿顶操作。

c．轿顶操作；1．检查各轿顶安全回路的所有开关是否有效。

2．检查轿顶检修是否优先。

3．在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4．若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

d．测层高。

1．电梯在最低层平层，保持正常状态待命。

2．将plc运行开关置off，用hpp将m812置on；m811、m510置off，m150置on[m150是测层高的开关，m510自动，m811上减速m812下减速]c235清零。

共7页第1页版本号002本资料为变频扶梯(GE01-A/B)的电气调试资料，分7部分：主要部件；拨动开关功能解释；维修操作；继电器板功能解释；历史数据的读取；控制柜接插件线号定义。

变频扶梯与以往的继电器型扶梯有许多不同之处，因此，在进行扶梯调试之前请仔细阅读本资料。

1．变频扶梯的主要组成部件在变频扶梯中，与传统继电器型扶梯相比，主要有以下部件不同：1微机控制单元：FX2N-64MR2变频器：VS616-G53逆变单元：VS656-RC54光电传感器（在扶梯的出入口开关处，共4个）5接近开关（TL-G3D-3,继电器型扶梯的接近开关为TL-G3D-6）2．变频扶梯拨动开关定义说明1SA1：检修功能设定2SA2：手动润滑3SA3：大故障复位开关4SA4：扶梯检测到无人时，自动停止功能选择3．维修操作维修操作步骤如下所述：1打下SA1维修开关2检查安全回路状态，若安全回路正常，继电器板上的KC0、KC1继电器吸合（发光二极管VD9亮），否则检查安全回路。

3安全回路正常的情况下，可以直接在钥匙开关盒或维修开关盒上进行方向操作，若上行，将钥匙开关旋向UP（或按住维修开关盒上行），扶梯蜂鸣会响2秒，然后启动；若下行，将钥匙开关旋向DN（或按住维修开关盒下行），扶梯蜂鸣会响2秒，然后启动。

4若维修开关盒插入，钥匙开关盒操作不起作用。

5若同时按上下行，扶梯会马上停止。

6扶梯的检修运行速度为0.1m/min。

4．继电器板功能解释继电器板为控制回路的二级驱动部分，各继电器的驱动对象或作用如下所述：1修改字0201229张大明20020918共7页第2页版本号0021KC0、KC1：均为安全回路继电器，当安全回路接通的时候，两继电器吸合，且发光二极管亮，若发现两继电器状态不一致或灯亮而继电器不吸合时，请仔细检查继电器是否已经损坏，必要时，需要更换继电器板。

2KC2：控制变频器上行及在扶梯上行时短接下部出入口安全开关，该继电器的状态指示灯为VD10。

广日电梯现场调试手册GVK.GVB.GVH.GVZ.变频调速电梯[F4]首先进行现场电气线路检查。

一．检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4轿内检修上行可用11L14高层站的内指令输入点短接。

5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。

1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。

轿顶检修下行11L40与21L7短接。

[X12亮]。

3检修运行电梯状态；当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。

GMJ 上行；SJ上行或XJ上行]。

当门完全关闭后[Y3熄；GMJ下行。

Y14或Y15 `Y12`Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器LF5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4．检修状态运行停止后应立即开门。

5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6．在机房试验检修运行正常后，可进入轿顶操作。

C．轿顶操作；1．检查各轿顶安全回路的所有开关是否有效。

2．检查轿顶检修是否优先。

3．在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4．若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D．测层高。

1．电梯在最低层平层，保持正常状态待命。

2．将PLC运行开关置OFF，用HPP将M812置ON；M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。

广日电梯调试手册首先进行现场电气线路检查。

一．检修状态试运行a轿内检修：1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3此时pc机输入点x7亮，x10灭可用轿内检修方式试运行。

4轿内检修上行可用11l14高层站的内指令输入点短接。

5轿内检修下行可用11l40与最低层站的内指令输入点短接.b 轿顶检修：此时x7.x10 不亮，可用轿顶检修试运行。

1 .轿顶检修上行11l40与21l6 短接[x11亮]2 。

轿顶检修下行11l40与21l7短接。

[x12亮]。

3检修运行电梯状态；当11l40与慢上或慢下点时，电梯应立即关门[pc 出点y3。

gmj 上行；sj上行或xj上行]。

当门完 全关闭后[y3熄；gmj下行。

y14或y15 `y12`y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器lf5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数lf88和lf89的方向[+与-]是否一致。

如否，就要将变频器lf18的设定值[on/off]改变。

直到两者方向一致。

4．检修状态运行停止后应立即开门。

5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6．在机房试验检修运行正常后，可进入轿顶操作。

c．轿顶操作；1． 检查各轿顶安全回路的所有开关是否有效。

2． 检查轿顶检修是否优先。

3． 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4． 若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

d．测层高。

1． 电梯在最低层平层，保持正常状态待命。

2． 将plc运行开关置off，用hpp将m812置on；m811、m510置o ff，m150置on[m150是测层高的开关，m510自动，m811上减速m81 2下减速]c235清零。

广日电梯现场调试手册GVK。

GVB。

GVH。

GVZ。

变频调速电梯［F4］首先进行现场电气线路检查.一．检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3此时PC机输入点X7亮,X10灭可用轿内检修方式试运行。

4轿内检修上行可用11L14高层站的内指令输入点短接。

5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7。

X10 不亮,可用轿顶检修试运行。

1 .轿顶检修上行11L40与21L6 短接[X11亮］2 .轿顶检修下行11L40与21L7短接。

[X12亮]。

3检修运行电梯状态；当11L40与慢上或慢下点时，电梯应立即关门［PC 出点Y3。

GMJ 上行;SJ上行或XJ上行］.当门完全关闭后[Y3熄;GMJ下行。

Y14或Y15 `Y12`Y0亮］。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器LF5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值［on/off］改变。

直到两者方向一致。

4．检修状态运行停止后应立即开门。

5．请注意，由于电梯首次运行，井道情况不清,恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6．在机房试验检修运行正常后，可进入轿顶操作。

C．轿顶操作；1．检查各轿顶安全回路的所有开关是否有效。

2．检查轿顶检修是否优先。

3．在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4．若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确.D．测层高。

1．电梯在最低层平层，保持正常状态待命.2．将PLC运行开关置OFF,用HPP将M812置ON；M811、M510置OFF，M150置ON［M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。
