第一部分控制原理图第一章控制原理图KFR-25(28、40)GW/BQ直流变频空调器电气控制框图如下所示：第二节控制原理图描述从上面的控制原理图中，可以看出KFR-25(28、40)GW/BQ直流变频空调器的室内机印刷电路板可大致分为以下几个电路单元：开关电源、上电复位电路、晶振电路、过零检测电路、室内直流风机控制电路、步进电机控制电路、温度传感器电路、空气清新控制电路、EEPROM电路、保护电路、显示驱动及遥控接收电路、应急控制电路、通讯电路等；KFR-25(28、40)GW/BQ直流变频空调器的室外机部分可分为如下电路单元：开关电源、上电复位电路、晶振电路、电压检测电路、电流检测电路、过零检测电路、保护电路、电子膨胀阀控制电路、室外直流风机驱动电路、IPM模块驱动电路及位置反馈电路、四通阀控制电路、温度传感器电路、EEPROM电路、通讯电路、电源整流及功率因数调整电路等。
具体描述如下：当室内机接通电源时，室内电源220V AC经EMI电路后，通过桥堆整流、滤波转变为280VDC直流，经开关电源转换输出35VDC、12VDC及5VDC直流电压，为单片机及其外围的电路提供电源。
同时，振荡电路和上电复位电路启动单片机开始工作。
此时，便可接受遥控器的信号，空调器开始检测室内的温度传感器、设定温度以及EEPROM中的数据等，并按照遥控器的设定状态运行；室内风机开始按指定转数运转；步进电机也开始来回摆动（如果步进电机设定为扫风状态）；单片机通过显示屏将空调器的运行状态显示在显示屏上，初次上电经过3分钟左右延时，室内功率继电器给室外供电。
室内的单片机通过通讯电路与室外机进行串行半双工通讯通信，物理层为强电载体，强化抗干扰能力。
当室外机得到室内电源后，交流电220V AC经整流及功率因数调整后转换为280VDC直流，滤波输入到开关电源及IPM模块（驱动压缩机）。
经开关电源输出4路15VDC、1路12VDC、1路5VDC 电压供单片机、IPM驱动电路及其外围的电路工作。
变频空调控制电路原理及维修变频空调器走向百姓的家庭，为了正确使用、维护和维修空调器，了解和掌握变频空调器的原理、主要部件的结构特点和维修技术，成为当务之急，变频空调器比定速空调器控制电路复杂，它增设了许多保护电路、这些电路采用了不同的传感技术，如变频模块、霍尔元件、光耦合器、看门狗电路、开关电源电路等。
依据理论探讨和实际维修实践，本文详细地分析了空调器的控制电路原理和维修技术，对于推广和普及变频技术，更好地满足人民日益增长的物质文化生活的需要,有着重要的意义。
2 空调器控制电路原理分析变频空调器是当今房间空调器发展的方向,它通过变频控制器调节压缩机的转速(频率),实现了制冷(热)量与房间热(冷)负荷的自动匹配,具有调温速度快, 低温制热效率好,温度控制精度高,适用温度、电压范围宽等优点。
特别是随着变频技术的发展，空调变频从交流变频转到直流无刷电机、永磁同步电机变频，因此变频空调器无论是从使用电力电子器件，还是控制策略都广泛地使用了当代的先进技术。
无论是国产还是进口变频空调，其控制电路原理大体相同，一般由室内机和室外机控制电路构成，下面以美的KFR- 50LW/FBPY为例说明其基本控制原理。
变频空调的室内机与室外机可以相互通信，并分别被两个单片机控制。
整个系统的控制结构图以及各个环节的作用如图1所示。
整个控制系统由智能功率模块IPM、电源板、室内板、开关板、室外主控板和变频压缩机等几大部分组成。
整个系统的被控对象是变频压缩机，与定速空调器相比，变频空调器采用的供电电源频率可调，因而具有高效节能、温度波动小、舒适度高、运行电压范围宽、传感器控制精确、超低温运行时适应性强、良好的独立除湿功能等优良性能，变频压缩机采用交流异步电动机、永磁同步电机(PMSM)或开关磁阻电机;智能功率模块IPM采用六封装或七封装的GTO、IGBT等电力电子器件，并将过流、过热、欠压保护、GTO或IGBT的驱动等电路集成于一体;电源板是将市电通过桥式整流、滤波、稳压以后得到直流电流供给IPM模块，逆变输出频率可变的三相交流电供给变频压缩机;室内板和室外主控板是整个系统的灵魂和核心，分别采用了两块单片机，随着科学技术的发展，现在的控制器件则普遍采用了数字信号处理器(DSP)来处理各种输入的指令信号(如房间的设定温度)和反馈信号(如房间的实际温度)，使控制更加准确和可靠，因此，这种变频空调，有人称为“数字变频空调”。

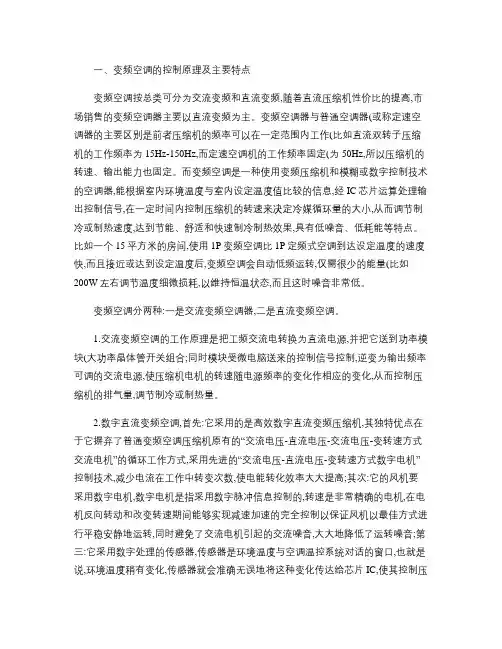

一、变频空调的控制原理及主要特点变频空调按总类可分为交流变频和直流变频,随着直流压缩机性价比的提高,市场销售的变频空调器主要以直流变频为主。
变频空调器与普通空调器(或称定速空调器的主要区别是前者压缩机的频率可以在一定范围内工作(比如直流双转子压缩机的工作频率为15Hz-150Hz,而定速空调机的工作频率固定(为50Hz,所以压缩机的转速、输出能力也固定。
而变频空调是一种使用变频压缩机和模糊或数字控制技术的空调器,能根据室内环境温度与室内设定温度值比较的信息,经IC芯片运算处理输出控制信号,在一定时间内控制压缩机的转速来决定冷媒循环量的大小,从而调节制冷或制热速度,达到节能、舒适和快速制冷制热效果,具有低噪音、低耗能等特点。
比如一个15平方米的房间,使用1P变频空调比1P定频式空调到达设定温度的速度快,而且接近或达到设定温度后,变频空调会自动低频运转,仅需很少的能量(比如200W左右调节温度细微损耗,以维持恒温状态,而且这时噪音非常低。
变频空调分两种:一是交流变频空调器,二是直流变频空调。
1.交流变频空调的工作原理是把工频交流电转换为直流电源,并把它送到功率模块(大功率晶体管开关组合;同时模块受微电脑送来的控制信号控制,逆变为输出频率可调的交流电源,使压缩机电机的转速随电源频率的变化作相应的变化,从而控制压缩机的排气量,调节制冷或制热量。
2.数字直流变频空调,首先:它采用的是高效数字直流变频压缩机,其独特优点在于它摒弃了普通变频空调压缩机原有的“交流电压-直流电压-交流电压-变转速方式交流电机”的循环工作方式,采用先进的“交流电压-直流电压-变转速方式数字电机”控制技术,减少电流在工作中转变次数,使电能转化效率大大提高;其次:它的风机要采用数字电机,数字电机是指采用数字脉冲信息控制的,转速是非常精确的电机,在电机反向转动和改变转速期间能够实现减速加速的完全控制以保证风机以最佳方式进行平稳安静地运转,同时避免了交流电机引起的交流噪音,大大地降低了运转噪音;第三:它采用数字处理的传感器,传感器是环境温度与空调温控系统对话的窗口,也就是说,环境温度稍有变化,传感器就会准确无误地将这种变化传达给芯片IC,使其控制压缩机与风机转速,进行调温,使室内温度始终处于一种近似恒温状态。
变频空调器室内外机通讯电路工作原理变频空调器通常由室内机和室外机组成，而这两个单元之间的通讯电路起着至关重要的作用。
它们通过通讯电路进行数据传输和相互控制，以实现协调工作和提高整体性能。
本文将详细介绍变频空调器室内外机通讯电路的工作原理。
1.通讯协议变频空调器的室内外机通讯采用特定的通讯协议，其中最常见的是RS485通讯协议。
RS485是一种在多点通信系统中能够实现高速、远距离数据传输的通讯协议。
它采用差分信号传输，能有效抵抗干扰和噪声，并提供多个节点之间的可靠通讯。
2.数据传输通讯电路的主要任务是在室内机和室外机之间传输控制命令、参数设置和传感器数据等信息。
在传输过程中，数据被转换成数字信号，通过通讯线路传输，并在接收端重新转换为原始数据。
当室内机需要向室外机发送控制命令或参数时，它会将数据编码并通过通讯线路发送。
在室外机接收到数据后，它会解码，根据指令执行相应的操作。
3.数据校验为了确保数据的准确性和完整性，通讯电路通常使用校验位来检测传输过程中是否出现错误。
常见的校验位包括奇偶校验、循环冗余校验（CRC）等。
在数据传输时，发送端会为每个数据帧附加校验位，在接收端通过对接收到的数据帧进行校验，来验证数据的正确性。
4.组网方式变频空调器室内外机的通讯电路通常采用星形拓扑结构进行组网。
在星形拓扑中，室内机作为主节点，室外机作为从节点。
通过通讯线路将各个室外机连接到室内机上，并与室内机进行通讯。
这种组网方式简单可靠，能够满足多个室外机同时与室内机通讯的需求。
5.控制策略通过室内外机的通讯电路，可以实现多种控制策略，以满足不同的需求。
例如，室内机可以通过通讯电路获取室外机的工作状态和环境参数，从而根据实际情况调整运行模式和设置参数。
同时，室外机可以通过通讯电路向室内机发送故障信息，以便及时进行故障排查和维修。
总结：变频空调器室内外机通讯电路是实现两者之间协调工作的关键。
通过通讯协议、数据传输、数据校验、组网方式和控制策略等多个方面的配合，室内外机能够实现相互之间的信息传输和控制，从而提高空调系统的整体性能和效率。
变频空调电路原理和系统原理分析(变频空调维修)海信KFR-25GW/99SZBp、KFR-32GW/99SZBp、KFR-35GW/99SZBp主要特点1、双转子直流压缩机，采用180度矢量变频控制。
在压缩机的直流180度矢量控制中，采用的是压缩机速度和压缩机电流双闭环控制，不存在滑差率，对压缩机电流直接进行控制，压缩机驱动电流为正弦波，与直流120度控制方式相比，其转矩脉动小，运转噪音低，更省电，更进一步提高空调能效比和延长使用寿命。
2、全直流设计，实现了对室内120度直流电机和室外180度正弦驱动的直流电机的驱动，全方位提高能效，降低噪声。
3、大面积的冷凝器、蒸发器，空调器的能力变化范围较宽；低频时输出能力可以很小，维持室温恒定。
3.1主要功能3.1.1环绕立体风无3.1.2速冷速热压机变频范围20-95Hz，根据温差空调刚启动时高输出运转，加上大的两器系统，迅速提升或降低房间温度，实现快速制冷制热。
3.1.3超低噪音室内机采用大直径斜齿贯流风扇，优化风道设计，安静运转；室外压机180度矢量控制，减小振动，提高声音品质。
3.1.4健康空调健康设计：三重防御+抗菌材料+多元光触媒+负离子A:三重防御有效过滤灰尘，清新空气；B：多元光触媒采用多种催化技术，可强力吸附并催化分解因居室装修过程中使用的各种材料挥发的大量的甲醛等有害气体；还可高效去除剩余饭菜、香烟味、宠物味等异味；多元光触媒在紫外线下除将光能转化为化学能，促进有毒物质分解，保持除味地高效性，并可长期使用，十分有效。
C:增加绿色防霉过滤网、“羟基负离子+银离子”清新组件、绿色抗菌风扇健康功能。
3.2技术特点3.2.1电路方面特点：①室内使用两路输出的开关电源给控制单元和直流风机供电；②室外使用三路输出的开关电源给控制单元、直流风机、IPM供电；③风机驱动电路全新，与控制部分使用光藕隔离，可靠提高，干扰减小；④主控芯片放在控制板上，驱动芯片与IPM在模块板上，使模块板面积减小，布线合理，干扰减小；3.2.1.1 室内机典型单元电路分析1、电源电路①、开关电源电路原理图：如下图所示：②、电源电路原理分析本电路为变压器反激式开关电源，稳压方式采用脉宽调制。
介绍变频空调器通讯电路原理与维修技术变频空调器通讯故障是一种常见的电路故障，当通讯电路部分出现故障时，空调器的各种控制指令无法传送，空调器的各项功能均无法正常完成。
在对变频空调器进行维修的过程中，经常会遇到空调器整机不能开机、室外机不工作、开机即出现整机保护等情况，根据实际维修经验，这些现象大多是由于通讯电路故障所引起的。
变频空调器一般都带有故障代码显示，一旦通讯电路出现故障，空调器均会显示相应的故障代码，这对于故障范围的判定提供了非常方便的条件，但在实际维修中，单纯依赖故障代码并不容易直接找出具体故障点。
确切地说，当空调器出现通讯故障的代码显示时，只能笼统的判定通讯回路异常，而具体的故障原因还需要对通讯电路做详细的检测方能查出。
一、通讯方式及其原理变频空调器一般采用单通道半双工异步串行通讯方式，室内机与室外机之间通过以二进制编码形式组成的数据组进行各种数据信号的传递。
下面以美的变频空调器为例对数据的编码方法及通讯规则进行介绍，以便于大家对通讯电路的理解。
1、通讯数据的结构主、副机间的通讯数据均由16个字节组成，每个字节由一组8位二进制编码构成，进行通讯时，首字节先发送一个代表开始识别码的字节，然后依次发送第1~16字节数据信息，最后发送一个结束识别码字节，至此完成一次通讯。
每组通讯数据的内容如下表：2、通讯内容的编码方法1）命令参数第三字节为命令参数，由“要求对方传输参数的命令” 和“给对方传输的命令” 两部分组成，在8位编码中，高四位是要求对方传输参数的命令，低四位是传输给对方的命令，高四位和低四位可以自由组合。
2）参数内容第四字节至第十五字节分别可表示十二项参数内容，每一字节主、辅机所表示的内容略有差别：3、主、副机间的通讯规则空调器通电后，由主机（室内机）向副机（室外机）发送信号或由副机向主机发送信号，均在收到对方信号处理完50毫秒后进行。
通讯以室内机为主，正常情况主机发送完之后等待接收，如500毫秒仍未接收到信号则再发送当前的命令，如果2分钟内未收到对方的应答（或应答错误），则出错报警；同时发送信息命令给室外机；以室外机为副机，室外机未接收到室内机的信号时，则一直等待，不发送信号。

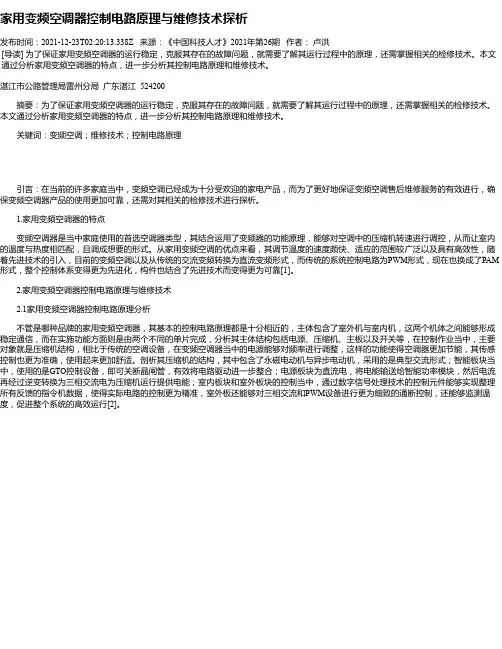

家用变频空调器控制电路原理与维修技术探析发布时间：2021-12-23T02:20:13.338Z 来源：《中国科技人才》2021年第26期作者：卢洪[导读] 为了保证家用变频空调器的运行稳定，克服其存在的故障问题，就需要了解其运行过程中的原理，还需掌握相关的检修技术。
本文通过分析家用变频空调器的特点，进一步分析其控制电路原理和维修技术。
湛江市公路管理局雷州分局广东湛江 524200摘要：为了保证家用变频空调器的运行稳定，克服其存在的故障问题，就需要了解其运行过程中的原理，还需掌握相关的检修技术。
本文通过分析家用变频空调器的特点，进一步分析其控制电路原理和维修技术。
关键词：变频空调；维修技术；控制电路原理引言：在当前的许多家庭当中，变频空调已经成为十分受欢迎的家电产品，而为了更好地保证变频空调售后维修服务的有效进行，确保变频空调器产品的使用更加可靠，还需对其相关的检修技术进行探析。
1.家用变频空调器的特点变频空调器是当中家庭使用的首选空调器类型，其结合运用了变频器的功能原理，能够对空调中的压缩机转速进行调控，从而让室内的温度与热度相匹配，且调成想要的形式。
从家用变频空调的优点来看，其调节温度的速度颇快、适应的范围较广泛以及具有高效性，随着先进技术的引入，目前的变频空调以及从传统的交流变频转换为直流变频形式，而传统的系统控制电路为PWM形式，现在也换成了PAM 形式，整个控制体系变得更为先进化，构件也结合了先进技术而变得更为可靠[1]。
2.家用变频空调器控制电路原理与维修技术 2.1家用变频空调器控制电路原理分析不管是哪种品牌的家用变频空调器，其基本的控制电路原理都是十分相近的，主体包含了室外机与室内机，这两个机体之间能够形成稳定通信，而在实施功能方面则是由两个不同的单片完成，分析其主体结构包括电源、压缩机、主板以及开关等，在控制作业当中，主要对象就是压缩机结构，相比于传统的空调设备，在变频空调器当中的电源能够对频率进行调整，这样的功能使得空调器更加节能，其传感控制也更为准确，使用起来更加舒适。
变频空调电路原理和系统原理分析一、变频空调电路原理分析1.电源系统：变频空调的电源系统主要由变频器、整流器、滤波器等组成。
变频器将220V、50Hz的交流电转换为直流电，然后通过整流器进行滤波去除杂波，最后得到稳定的直流电供给压缩机驱动电机。
2.控制系统：变频空调的控制系统主要由微电脑控制器、温度传感器、压力传感器以及驱动电机等组成。
微电脑控制器负责控制整个系统的运行，实时监测室内温度、压力等参数，并根据设定的目标温度和制冷需求来控制压缩机的运转频率。
3.压缩机及驱动系统：压缩机是变频空调的核心部件，通过压缩制冷剂将室内热量排出，从而实现室内温度的降低。
驱动系统由变频器和电机组成，其中变频器可以调节电机的运转频率，从而控制压缩机的制冷能力。
4.制冷系统：制冷系统主要由蒸发器、冷凝器、节流装置和制冷剂组成。
制冷剂在蒸发器中接触室内空气，吸收热量并蒸发，然后被压缩机吸入，通过冷凝器排出热量，从而实现制冷效果。
节流装置控制制冷剂的流量，使其保持一定的压力和温度。
二、变频空调系统原理分析变频空调系统原理是指变频空调的整体工作原理，包括供冷工作原理和供热工作原理。
1.供冷工作原理：当室内温度高于设定的目标温度时，温度传感器会感应到室内温度的变化，并将信号传输给微电脑控制器。
微电脑控制器通过对室内温度的监测和运算，判断当前制冷需求，并控制变频器调节压缩机的运转频率，以满足室内制冷需求。
2.供热工作原理：当室内温度低于设定的目标温度时，微电脑控制器会判断当前需要供热，并控制变频器调节压缩机的运转频率，以满足室内制热需求。
此时，制冷循环反转，将室外的热量吸收并传递给室内。
变频空调的优势在于能够根据室内温度变化进行智能调节，具有较高的能效比和舒适性。
由于变频空调采用了变频器来控制压缩机的运转频率，有效地减少了能量的浪费，提高了空调的节能性能。
在维修变频空调时，首先需要对空调电路进行检查，包括各部件的电路连接是否正常，电源系统是否供电，控制系统是否工作等。
空调内机电路板原理
空调内机电路板是空调系统中的关键部件之一，主要负责控制和管理空调的运行。
它采用的是微电子技术和数字电路技术，具有复杂的构造和功能。
首先，空调内机电路板由多个不同的电子元件组成，包括传感器、芯片、电容器、电阻器等。
这些元件通过电路板上的导线和焊点连接在一起，形成一个完整的电路。
其次，空调内机电路板的原理是基于控制系统的工作原理来设计的。
它接收来自外部的控制信号，通过处理和解读这些信号，控制空调的运行状态。
例如，当用户设置空调的温度时，电路板会收到相应的信号，然后根据这个信号来调节制冷或制热功能，达到用户设定的温度。
另外，空调内机电路板还具有自我保护功能。
它会监测空调系统的工作状态，如压力、温度、电流等参数，一旦超过安全阈值，它会自动切断电源，以保护整个空调系统的安全运行。
此外，空调内机电路板还可以实现一些高级功能，如定时开关机、风速调节、风向调节等。
这些功能是通过与其他部件的协调工作来实现的，例如风扇马达、阀门和电磁阀等。
总的来说，空调内机电路板通过控制和管理空调的各项功能，使得空调能够稳定、高效地运行。
它是整个空调系统的核心部件之一，为用户提供舒适的空调体验。
第一部分控制原理图第一章控制原理图KFR-25(28、40)GW/BQ直流变频空调器电气控制框图如下所示：第二节控制原理图描述从上面的控制原理图中，可以看出KFR-25(28、40)GW/BQ直流变频空调器的室内机印刷电路板可大致分为以下几个电路单元：开关电源、上电复位电路、晶振电路、过零检测电路、室内直流风机控制电路、步进电机控制电路、温度传感器电路、空气清新控制电路、EEPROM电路、保护电路、显示驱动及遥控接收电路、应急控制电路、通讯电路等；KFR-25(28、40)GW/BQ直流变频空调器的室外机部分可分为如下电路单元：开关电源、上电复位电路、晶振电路、电压检测电路、电流检测电路、过零检测电路、保护电路、电子膨胀阀控制电路、室外直流风机驱动电路、IPM模块驱动电路及位置反馈电路、四通阀控制电路、温度传感器电路、EEPROM电路、通讯电路、电源整流及功率因数调整电路等。
具体描述如下：当室内机接通电源时，室内电源220V AC经EMI电路后，通过桥堆整流、滤波转变为280VDC直流，经开关电源转换输出35VDC、12VDC及5VDC直流电压，为单片机及其外围的电路提供电源。
同时，振荡电路和上电复位电路启动单片机开始工作。
此时，便可接受遥控器的信号，空调器开始检测室内的温度传感器、设定温度以及EEPROM中的数据等，并按照遥控器的设定状态运行；室内风机开始按指定转数运转；步进电机也开始来回摆动（如果步进电机设定为扫风状态）；单片机通过显示屏将空调器的运行状态显示在显示屏上，初次上电经过3分钟左右延时，室内功率继电器给室外供电。
室内的单片机通过通讯电路与室外机进行串行半双工通讯通信，物理层为强电载体，强化抗干扰能力。
当室外机得到室内电源后，交流电220V AC经整流及功率因数调整后转换为280VDC直流，滤波输入到开关电源及IPM模块（驱动压缩机）。
经开关电源输出4路15VDC、1路12VDC、1路5VDC 电压供单片机、IPM驱动电路及其外围的电路工作。
目录第一节变频空调器原理与检修 (4)一、变频空调器原理与特点 (4)1．变频空调器原理 (4)2.变频空调器特点 (4)二、变频与普通空调器在制冷系统与电控方面的区别 (5)1.变频与普通空调器在制冷系统中的区别 (5)2．变频与普通空调器在电控方面的区别 (5)1)室内电路控制部分 (5)2)室外电路控制部分 (5)三、功率三极管与逆变驱动输入信号 (6)1.功率三极管原理 (6)2．逆变器驱动输入信号 (6)四、变频控制电路原理与检测 (7)1．变频控制器结构与原理 (7)2．变频器结构原理与检测 (7)五、变频空调器电器元件的特点 (8)1．变频空调器温度传感器的作用 (8)2.电子膨胀阀结构与作用 (9)3.变频压缩机原理与特点 (9)4．变频模块结构与特点 (9)5．PWM(脉冲宽度调制) (10)6．PAM(脉冲幅度调制) (10)7．PWM和PAM控制方式 (10)六、交直流变频空调器电路控制原理 (10)1.支流变频空调器控制原理 (10)2．直流变频空调器控制原理 (11)七、变频空调器常见故障检修 (11)1.变频空调器故障检修 (11)2．变频空调器制冷系统检修 (12)第二节变频电路分析 (13)一、室内机电路 (13)(1) 电源电路 (15)(2)上电复位电路 (16)(3)晶振电路 (16)(4)过零检测电路 (17)(5)室内风机控制电路 (17)(6)步进电机控制电路 (18)(7)换气电路 (18)二、室外机 (21)(1)开关电源电路 (21)(2)电压检测电路 (25)(3)电流检测电路 (26)(4)室外风机四通阀控制电路 (27)(5)温度传感器电路 (28)(6)E2PROM和运行状态指示电路 (29)(7)功率模块驱动电路 (29)(8)通信电路 (30)三、主要部件参数及规格 (32)1．电源变压器 (32)2.换气电机电源变压器 (32)3.室内电机 (32)4．步进电机 (33)第三节故障分析与检修 (33)一、KFR-40GW/BM型空调器的检修 (33)1．正常现象 (33)2.用自我诊断灯进行故障诊断 (34)3．室内、外机工作是否正常判断 (36)4．各部件检查点 (36)5．关于"噪音误动作"和"电波干扰" (38)二、长虹大清快系列空调器的检修 (39)（一）最初应确认事项 (39)（二）故障位置初步判定方法 (41)（三）不同症状的故障位置判定方法 (46)1．不能通电(完全不动作) (46)3．压缩机不运转（室外风扇也不转） (47)4．仅室内机不运转 (49)6．制热运转时室内风扇不转 (49)7．运转后不久，室外机停止 (50)（四）室内机故障诊断方法 (50)1．遥控器是否正常的确认方法 (50)2．检查印制板(PC板)好坏的方法 (50)3．确认空气净化器有无故障的方法 (52)（五）变频器内部诊断要领 (54)1.内部诊断时应注意以下事项: (55)（六）主要部件的更换 (56)（第一节）变频空调器原理与检修随着变频空调器的发展，其变频技术也由交流变频发展到直流变频，控制技术由PWM（脉冲宽度调制）发展为PAM。
变频空调工作原理图解一、变频空调制冷系统的原理：热力学的一些根本知识表征气体状态参数的三个物理量：温度/压力/比体积1.温度：摄氏温标℃ 华氏温标℉ 热力学温标K 换算关系：华氏=9/5 t+32 k=273.15+t2.压力： Pa 1Pa=1N/M2 1MPa=106 Pa=10kgf/cm2 P= Pb+ Pg 〔大气压Pb ；表压力Pg 〕3.比体积：V= v/m3 〔单位质量的物质所占体积〕4.焓：物质所含内能与物质所作推挤功之和，是计算空调换热的常用物理量。
空调制冷剂在一个循环系统中，通常包含着温度、压力，以及体积的变换，通过计算这些变化量，可以得出空调的制冷才能二、实验室常用的测试空调制冷量的方法1.焓差法量热计通过测量空调室内机进风和出风口的温度差，计算出单位时间内交换的热量。
2.热平衡法量热计内机不装风口，通过分别测量室内侧，室外侧到达平衡时的热量，计算出整机的冷量。
室内外侧是通过水系统循环计算平衡时的热量。
三、热力学定律热力学第一定律：即能量守恒定律，在一定条件下，热能与机械能可以互相转化，转化后的能量总和不变。
热力学第二定律：要使热量从低温物体间接地传给高温物体，必须消耗一定能量进展补偿热力学第一定律提醒能量守恒的原理，是一切换热计算的根底，作用同万有引力定律热力学第二定律为空调的设计开发提供了理论的根底。
四、制冷系统简图气化：气化是液体变化为气体时的吸热过程，如工质在蒸发器内所发生的过程。
压缩：制冷剂工质在压缩机中发生了多变的压缩过程，但是因为工质状态变化在很短时间内完成，故在理论上计算可以看作近似的绝热可逆等熵压缩过程。
冷凝：工质在冷凝器内所作的等压放热过程。
节流：制冷工质通过节流机构，流动阻力极大，使工质压力从高压变为低压，其中有一局部液体还到达了该压力下的饱和温度而沸腾。
可将节流过程近似看作等焓过程。
家用机主要节流元器件是毛细管和电子膨胀阀。
变频机用不同类型的压缩机区别变频机主要采用的压缩机构造：双转子直流变频其中睡美人采用三洋双转子直流变频压缩机，睡梦康，睡梦宝采用三菱双转子直流变频压缩机R22系统与R410A系统区别1).光滑油：R22使用矿物油R410A使用酯类油，两者只能与相应的制冷剂互溶，不可混用.酯类油容易吸水，因此相应制冷系统的水分管理方面要求更为严格。
变频空调器原理及检修随着变频空调器的发展，其变频技术也由交流变频发展到直流变频，控制技术由PWM（脉冲宽度调制）发展为PAM。
(脉冲振幅调制。
)第一节变频空调器原理一、变频空调器原理及特点1．变频空调器原理变频空调器是采用先进变频和模糊控制技术生产制造的，且制冷量可以进行自动调节的新型空调器，其最大特点是节能和舒适度高。
例如，变频空调器初次运行时室内温度较高，空调器会自动高速运转使室内很快达至设定温度。
当达到设定温度后空调器会自动低速运行，这样室内噪音就会降低，并使整个房间保持此温度从而减少了压缩机频繁启动带来的电力浪费。
变频空调器及传统空调器的主要区别是，变频空调器是通过变频器将电源频率处理，使供给变频压缩机的电源频率根据需要发生变化，这样压缩机转速也发生变化从而控制压缩机排气量使空调器真正达到节能效果。
此外它还采用了电子膨胀阀替代毛细管，在电控系统主要增加了变频器和感温检测点并采用了三相变频压缩机。
变频空调器运转速度始终受电控系统变频器控制，其制冷量随压缩机转而变化，电控系统主要由室内和室外两部分组成，控制中枢采用微电脑单片机。
变频空调器将交流电通过大功率半导体整流变成直流电，然后再根据需要把直流电转换成三相且电压随频率变化的交流电。
2.变频空调器特点(1)启动后可快速达到设定温度。
变频空调器启动时频率较低压缩机转速较慢，当压缩机启动后利用较高的频率使其转速增加，这样使制冷量在增大的同时缩短室内温度不舒适的时间。
(2)室内温度变化小且稳定。
普通空调器是利用温控器对压缩机进行开/停控制，制冷量调节是通过改变室内风机转速实现的，而压缩机转速并没有变化，因此电功率并没有降低多少。
而变频空调器制冷量小时，压缩机转速降低，所以电功率的消耗大幅度将下降。
当室内达至设定温度后压缩机将保持这转速，使室内温度稳定保持在设定范围内。
(3)空调器运行后振动和噪音小。
变频式空调器在压缩机运行过程中，由于没有频繁的开停机现象，所以不会产生开关的动作声，以及压缩机启停机时发出的气流声和振动声。
一、变频空调的控制原理及主要特点变频空调按总类可分为交流变频和直流变频,随着直流压缩机性价比的提高,市场销售的变频空调器主要以直流变频为主。
变频空调器与普通空调器(或称定速空调器的主要区别是前者压缩机的频率可以在一定范围内工作(比如直流双转子压缩机的工作频率为15Hz-150Hz,而定速空调机的工作频率固定(为50Hz,所以压缩机的转速、输出能力也固定。
而变频空调是一种使用变频压缩机和模糊或数字控制技术的空调器,能根据室内环境温度与室内设定温度值比较的信息,经IC芯片运算处理输出控制信号,在一定时间内控制压缩机的转速来决定冷媒循环量的大小,从而调节制冷或制热速度,达到节能、舒适和快速制冷制热效果,具有低噪音、低耗能等特点。
比如一个15平方米的房间,使用1P变频空调比1P定频式空调到达设定温度的速度快,而且接近或达到设定温度后,变频空调会自动低频运转,仅需很少的能量(比如200W左右调节温度细微损耗,以维持恒温状态,而且这时噪音非常低。
变频空调分两种:一是交流变频空调器,二是直流变频空调。
1.交流变频空调的工作原理是把工频交流电转换为直流电源,并把它送到功率模块(大功率晶体管开关组合;同时模块受微电脑送来的控制信号控制,逆变为输出频率可调的交流电源,使压缩机电机的转速随电源频率的变化作相应的变化,从而控制压缩机的排气量,调节制冷或制热量。
2.数字直流变频空调,首先:它采用的是高效数字直流变频压缩机,其独特优点在于它摒弃了普通变频空调压缩机原有的“交流电压-直流电压-交流电压-变转速方式交流电机”的循环工作方式,采用先进的“交流电压-直流电压-变转速方式数字电机”控制技术,减少电流在工作中转变次数,使电能转化效率大大提高;其次:它的风机要采用数字电机,数字电机是指采用数字脉冲信息控制的,转速是非常精确的电机,在电机反向转动和改变转速期间能够实现减速加速的完全控制以保证风机以最佳方式进行平稳安静地运转,同时避免了交流电机引起的交流噪音,大大地降低了运转噪音;第三:它采用数字处理的传感器,传感器是环境温度与空调温控系统对话的窗口,也就是说,环境温度稍有变化,传感器就会准确无误地将这种变化传达给芯片IC,使其控制压缩机与风机转速,进行调温,使室内温度始终处于一种近似恒温状态。
