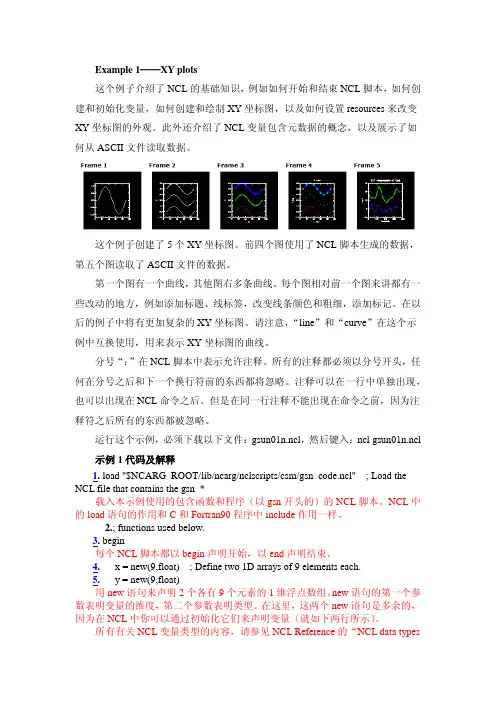

Example 1——XY plots这个例子介绍了NCL的基础知识，例如如何开始和结束NCL脚本，如何创建和初始化变量，如何创建和绘制XY坐标图，以及如何设置resources来改变XY坐标图的外观。
此外还介绍了NCL变量包含元数据的概念，以及展示了如何从ASCII文件读取数据。
这个例子创建了5个XY坐标图。
前四个图使用了NCL脚本生成的数据，第五个图读取了ASCII文件的数据。
第一个图有一个曲线，其他图右多条曲线。
每个图相对前一个图来讲都有一些改动的地方，例如添加标题、线标签，改变线条颜色和粗细，添加标记。
在以后的例子中将有更加复杂的XY坐标图。
请注意，“line”和“curve”在这个示例中互换使用，用来表示XY坐标图的曲线。
分号“；”在NCL脚本中表示允许注释。
所有的注释都必须以分号开头，任何在分号之后和下一个换行符前的东西都将忽略。
注释可以在一行中单独出现，也可以出现在NCL命令之后。
但是在同一行注释不能出现在命令之前，因为注释符之后所有的东西都被忽略。
运行这个示例，必须下载以下文件：gsun01n.ncl，然后键入：ncl gsun01n.ncl 示例1代码及解释1. load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/gsn_code.ncl" ; Load the NCL file that contains the gsn_*载入本示例使用的包含函数和程序（以gsn开头的）的NCL脚本。
NCL中的load语句的作用和C和Fortran90程序中include作用一样。
2.; functions used below.3. begin每个NCL脚本都以begin声明开始，以end声明结束。
4. x = new(9,float) ; Define two 1D arrays of 9 elements each.5. y = new(9,float)用new语句来声明2个各有9个元素的1维浮点数组。
new语句的第一个参数表明变量的维度，第二个参数表明类型。
在这里，这两个new语句是多余的，因为在NCL中你可以通过初始化它们来声明变量（就如下两行所示）。
所有有关NCL变量类型的内容，请参见NCL Reference的“NCL data typesoverview”。
6.7. x = (/10.,20.,30.,40.,50.,60.,70.,80.,90./)8. y = (/0.,0.71,1.,0.7,0.002,-0.71,-1.,-0.71,-0.003/)为刚声明的两个1维数组赋值。
在赋值语句中，在以逗号分隔开的数组值之前是“/”，以“/”结束。
NCL的数组是仿照C程序语言中的数组，也就是它们都是row-major，而且从0开始（Fortran中是column-major，并且从1开始）。
9.10. wks = gsn_open_wks("x11","gsun01n") ; Open an X11 workstation.要NCL生成图形，就需要告诉它哪里绘制图形。
选择也就是熟知的工作站，是一个X11窗口，一个NCAR图形图元文件（NCGM），或者是PostScript文件（正常、包覆或者包覆交换regular，encapsulated or encapsulated interchange）。
gsn_open_wks函数打开上述类型的一个工作站，因此才可以在上面画图。
第一个参数（一个字符串），表示你想要绘制的图形在哪儿输出（“X11”是X11窗口，“ngcm”是NCGM，“ps”是“eps”或者“epsi”是PsotScript文件）。
第二个参数（也是一个字符串）决定了输出图像的名字（name.ncgm是NCGM文件，name.{ps,eps,epsi}是PsotScript文件，name就是输入的第二个参数。
第二个参数还有其他作用，将在例8和例9中讨论。
gsn_open_wks返回的值是图形类型的特殊变量，这个NCL的变量类型来决定图形对象。
11.12. plot = gsn_xy(wks,x,y,False) ; Draw an XY plot with 1 curve.gsn_xy函数用来创建并绘制XY坐标图，并且以XY坐标图图形类型变量作为返回值（大多数情况下，可以不需要理会这个返回值）。
第一个参数是你想要绘制XY坐标图的工作站（从上次调用gsn_open_wks的返回的变量）。
接下来的两个参数是想要绘制的包括X、Y数组的变量。
这两个参数可以是float、double 或integer类型，可以是一维或者多维（下面会解释）。
最后一个参数是一个逻辑值，表明是否设置任何“resources”来改变坐标图外观。
要得到NCL提供的默认的XY坐标图，将最后一个参数留为False（在NCL中，逻辑值设为特殊关键字，True或者False，开头字母必须大写）。
gsn_xy函数绘制带有刻度标记的XY坐标图。
对于默认的XY图，并没有提供标题或者X/Y轴标签，但是这些都可以很容易地添加，正如下面几个图所示。
你还可以改变刻度的格式，如例7所示。
默认情况下，当坐标图绘制到X11窗口或者NCGM文件，有一个黑色的背景和白色的前景。
如果是绘制到PostScript文件，是白色的背景和黑色的前景。
在后面的实例中，可以学到如何来设置背景和前景的颜色。
当这样做的时候，无论在什么工作站绘制，图都有一样的颜色。
一旦你打开了X11类型的工作站，gsn_xy函数就产生一个X11窗口，你需要点击鼠标左键前进到下一帧。
13.14. ;----------- Begin second plot -----------------------------------------在代码中分开，来表示进入第二个图的代码。
绘制带有三条曲线的XY坐标图，每条曲线有9个点。
15.16. y2 = (/(/0., 0.7, 1., 0.7, 0., -0.7, -1., -0.7, 0./),\17. (/2., 2.7, 3., 2.7, 2., 1.3, 1., 1.3, 2./),\18. (/4., 4.7, 5., 4.7, 4., 3.3, 3., 3.3, 4./)/)定义了一个3×9的数组（第一维表示曲线的数目，第二维表示点的数目）。
注意到此时并没有使用new来声明这个数组，因为在NCL可以通过赋值来创造变量。
NCL能够通过初始化来决定一个变量的维度和类型。
例如，创建一个叫做i的2×3×4的整型数组，其每个值都设为0，可以使用如下NCL语句：i = (/ (/ (/0,0,0,0/), (/0,0,0,0/), (/0,0,0,0/) /),\(/ (/0,0,0,0/), (/0,0,0,0/), (/0,0,0,0/) /) /)以上的也可以用下面的两行来完成：i = new((/2,3,4/),integer)i = 0在NCL中的“\”用来表示行连续符。
19.20. x@long_name = "X" ; D efine a ttributes of x21. y2@long_name = "Y" ; a nd y2.NCL变量比传统程序语言如C和Fortran中使用的变量更一般。
通常，他们包含值，但它们也可能包含这个变量的辅助信息。
这种额外的信息通常被称为“元数据”。
元数据被分成三种类型：属性、命名的维和坐标变量（attributes，named dimensions和coordinate variables）。
可以给变量分配无限量的属性数目，每个分配给变量的属性都会使用“@”符号。
在20-21行，对x和y2变量都创建了叫做“long_name”的属性。
更多的NCL变量属性的信息，请参阅“Basics”中的“Variable”一节。
默认情况下，无论是X或者Y数据数组设置了名叫“long_name”的属性（在netCDF文件中通常如此），那么gsn_xy会用这个属性在XY坐标图中作为X和/或Y轴的标签（除非你通过设置resources来覆盖，如下面所示）。
22.23. plot = gsn_xy(wks,x,y2,False) ; Draw an XY plot with 3 curves.绘制一个新的坐标图，使用与第一个图形相同的X数组，和刚定义的新的y2数组。
因为X只是一个一维的数组，NCL将x数组的值和y2数组中三条曲线的值进行配对。
如果在3×9的Y数组以外还声明了一个3×9的X数组，那么Y数组中的每个值都会和相对应的X数组的每个值对应。
请注意，如果是在一个XY坐标图中绘制超过一条曲线的话，那么gsn_xy 会用独特的虚线类型来绘制每条曲线。
共有16种不同的虚线类型，在图形文件中查看“dash patterns”列表。
注意到由于属性“long_name”而出现的新的X和Y轴标签。
24.25. ;----------- Begin third plot -----------------------------------------画出相同的三条曲线，但每条曲线有不同的颜色和粗细。
26.27. resources = True ; Indicate you want to28. ; set some resources.这一行引入了“resources”的概念来改变坐标图的外观。
在NCL，有上百个resources，你可以用来改变线条颜色和粗细，添加标题、改变字体、创建标签和图例、改变地图投影、改变坐标图大小、屏蔽某些区域等等。
同样还有一些resources可以用来改变坐标图的数据，例如设置最小值、最大值，选择数据的子集，或者设置缺失值等。
大多数resources有默认值，当你运行NCL脚本的时候通过NCL自动设置的。
例如，曲线的粗细的hard-coded值是1.0，但是一条曲线的最大和最小值是根据XY坐标图中用到的最大值和最小值自动设置的。
如果你想要改变默认值的话，你只有设置一个resource。
Resources通过他们的图形对象的类型或者表述的数据类型进行分类，这些分组在这里或其他示例中讲进行讨论。
为gsn_*组别的函数设置resources，首先定义逻辑类型的变量并将其值设为True，然后制定这个逻辑变量的resources。
如上所述，一个变量可以有无数个属性。
你创建的这个属性需要通过为resources设置适当的gsn_*plotting routine，使其有效。
