发电厂变电站电气设备引言发电厂变电站是一个重要的能源基础设施，主要用于将发电厂产生的电能变换为适合输送和分配的电能。

电气设备是发电厂变电站的核心组成部分，负责将电能进行各种电压等级的变换和保护。

本文将介绍发电厂变电站常见的电气设备及其功能。

主要电气设备发电变压器发电变压器是发电厂变电站中最重要的电气设备之一。

其主要功能是将发电机产生的低电压变换为高电压，以便输送到远距离的用户。

发电变压器一般由高压侧和低压侧组成，通过电磁感应的原理进行电能的变换。

高压断路器高压断路器是发电厂变电站中用于保护电力设备免受过电压和短路故障的电气设备。

当电力设备发生短路故障或过电压时，高压断路器会迅速切断电路，以防止更严重的设备损坏或事故发生。

低压断路器低压断路器是发电厂变电站中的另一种重要电气设备，用于保护低压电路和用户设备。

低压断路器一般是通过过载保护和短路保护来保护电力设备免受电流过载和短路故障的损害。

继电器继电器是发电厂变电站中一个重要的电气控制设备，用于控制和保护电力系统的运行。

继电器可以根据电力系统的工作状态，通过电磁吸合或释放的方式来控制电路的开关状态。

常见的继电器包括过流继电器、欠电压继电器和过温继电器等。

变压器保护装置变压器保护装置是用于对发电变压器进行保护的电气设备。

它可以监测变压器的电流、温度和油位等参数，并在发现异常情况时及时切断电路，以保护变压器免受损坏。

其他电气设备除了上述几种主要的电气设备外，发电厂变电站还包括其他一些辅助设备和辅助电气设备，如电流互感器、电压互感器、避雷器、接地装置等。

这些设备在保证电力系统的安全运行和电能的高效利用方面起到重要作用。

总结发电厂变电站电气设备是保证电力系统供电可靠性和安全性的关键设备。

发电变压器、高压断路器、低压断路器、继电器和变压器保护装置是发电厂变电站中常见的主要电气设备。

此外，还有一些辅助设备和辅助电气设备用于支持电力系统的正常运行和保护。

了解这些电气设备的功能和作用，有助于我们更好地理解和维护发电厂变电站。

发电厂电气部分
电厂的电气部分是负责发电设备和电力系统的设计、安装、维护和运行的部分。

它包括以下主要内容：
1. 发电设备：电厂的发电设备通常包括发电机、变压器、
开关设备、控制设备等。

电气部分负责选择适合的发电设备，并进行布置和安装。

2. 输电系统：电厂的输电系统将发电设备产生的电能输送
到电网中。

电气部分负责设计输电线路、变电站和变频设备，并确保输电系统的稳定和高效运行。

3. 电气保护：电厂的电气部分负责设计、安装和调试电气
保护系统，包括短路保护、过电压保护、接地保护等，在
发生故障时及时切除受故障影响的设备，确保电力系统的
安全运行。

4. 自动化控制：电厂的自动化控制系统在发电过程中自动
控制并监测各个设备的运行状态。

电气部分负责设计和安
装自动化控制系统，包括发电机组自动启停控制、负荷调
节和电网稳定控制等。

5. 维护和运行：电气部分负责电厂发电设备的维护和运行
管理。

这包括定期检修和维护发电设备，处理故障和异常
情况，并进行设备性能监测和数据分析，以保证发电设备
的高可靠性和高效性。

总而言之，发电厂的电气部分是电厂电力系统的核心部分，负责发电设备和电力系统的设计、安装、维护和运行管理，以确保电厂稳定、可靠地发电。

发电厂变电所电气部分课程设计1. 引言本文档旨在对发电厂变电所电气部分课程设计进行详细介绍和说明。

本课程设计旨在培养学生对发电厂变电所电气部分的了解与掌握，为学生将来的工作打下坚实的基础。

2. 设计目标本课程设计的目标是：通过对发电厂变电所电气系统的详细了解，掌握变电站的运行、维护、故障排除等实际操作技能，培养专业电气工程技术人才。

3. 设计具体内容3.1 课程设置本课程的设置应包括课程开设的时间、地点、方案、教学目标、教学形式、学习方法等方面。

应该考虑到学生的特点和实际需要，制定科学、合理的课程设计方案。

3.2 课程教学计划本课程的教学计划应该明确教学目标和内容，安排教学时间和教学方法，合理安排实验和实践环节。

同时，也应该考虑到学生的学习特点和实际情况，避免过于繁琐和枯燥。

3.3 实践环节的设计本课程设计必须包括实践环节的设计和实践教学计划。

应该安排一定的时间进行实践训练，让学生能够通过实践操作来掌握电气知识和技能。

3.4 课程评估方式本课程的评估方式应该考虑到学生的实际情况，采取多种形式进行评估，如考试、实验报告、作业等方式，以全面了解学生的学习情况。

4. 教学方法通过多种教学方法，如理论教学、案例教学、实验教学、模拟教学等来进行教学。

应着重注重讲解实际应用中的知识和技能，使学生更好的掌握发电厂变电所电气系统的实际运行情况。

5. 课程总结本课程设计旨在培养学生对发电厂变电所电气部分的了解和掌握，为学生将来走向职场的道路打下坚实的基础。

教师要注重理论知识和实际应用的结合，提高学生的综合素质和实际操作技能。

6. 参考文献•《电气工程基础》张广泰等著，电力出版社，2008年版•《模拟与数字电路》朱鹏，电子工业出版社，2004年版•《电气工程基础实验》张广泰等著，电力出版社，2010年版。

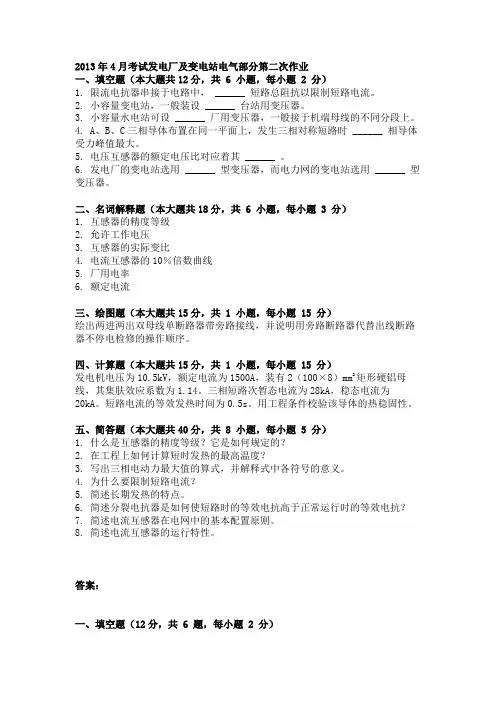

2013年4月考试发电厂及变电站电气部分第二次作业一、填空题（本大题共12分，共 6 小题，每小题 2 分）1. 限流电抗器串接于电路中， ______ 短路总阻抗以限制短路电流。

2. 小容量变电站，一般装设 ______ 台站用变压器。

3. 小容量水电站可设 ______ 厂用变压器，一般接于机端母线的不同分段上。

4. A、B、C三相导体布置在同一平面上，发生三相对称短路时 ______ 相导体受力峰值最大。

5. 电压互感器的额定电压比对应着其 ______ 。

6. 发电厂的变电站选用 ______ 型变压器，而电力网的变电站选用 ______ 型变压器。

二、名词解释题（本大题共18分，共 6 小题，每小题 3 分）1. 互感器的精度等级2. 允许工作电压3. 互感器的实际变比4. 电流互感器的10％倍数曲线5. 厂用电率6. 额定电流三、绘图题（本大题共15分，共 1 小题，每小题 15 分）绘出两进两出双母线单断路器带旁路接线，并说明用旁路断路器代替出线断路器不停电检修的操作顺序。

四、计算题（本大题共15分，共 1 小题，每小题 15 分）发电机电压为10.5kV，额定电流为1500A，装有2（100×8）mm2矩形硬铝母线，其集肤效应系数为1.14。

三相短路次暂态电流为28kA，稳态电流为20kA。

短路电流的等效发热时间为0.5s。

用工程条件校验该导体的热稳固性。

五、简答题（本大题共40分，共 8 小题，每小题 5 分）1. 什么是互感器的精度等级？它是如何规定的？2. 在工程上如何计算短时发热的最高温度？3. 写出三相电动力最大值的算式，并解释式中各符号的意义。

4. 为什么要限制短路电流？5. 简述长期发热的特点。

6. 简述分裂电抗器是如何使短路时的等效电抗高于正常运行时的等效电抗？7. 简述电流互感器在电网中的基本配置原则。

8. 简述电流互感器的运行特性。

答案：一、填空题（12分，共 6 题，每小题 2 分）1.参考答案：提高解题方案：评分标准：2.参考答案：一解题方案：评分标准：3.参考答案：两台解题方案：评分标准：4.参考答案：中间或B解题方案：评分标准：5.参考答案：标称变比解题方案：评分标准：6.参考答案：升压；降压。

电业安全工作规程（发电厂和变电站电气部分）一、单项选择题1、《安规》中明确规定，单人值班不得单独从事（ B ）工作A、巡视B、修理C、检查2、高压设备上工作的安全措施分（ B ）类A、一B、三C、四3、10KV及以下电气设备不停电的安全距离是（ B ）米。

A、0.35B、0.7C、1.54、220KV电气设备不停电的安全距离是（ C ）米。

A、0.7B、2C、35、500KV电气设备不停电的安全距离是（ C ）米。

A、3B、4C、56、工作人员工作中正常活动范围与220KV带电设备的安全距离是（ A ）米。

A、3B、4C、57、工作人员工作中正常活动范围与500KV带电设备的安全距离是（ C ）米。

A、3B、4C、58、工作人员工作中正常活动范围与10KV及以下带电设备的安全距离是（ A ）米。

A、0.35B、0.7C、1.59、使用摇表测量高压设备绝缘，至少应由（ B ）人担任。

A、1B、2C、310、高压试验工作应（ A ）。

A、填写第一种工作票B、填写第二种工作票C、可以电话联系11、SF6设备工作区空气中SF6气体含量不得超过（ B ）ppm。

A、500B、1000C、150012、在运用中的高压设备上工作，分为（ B ）类：A、二B、三C、四13、设备运行后每（ A ）个月检查一次SF6气体含水量，直至稳定后，方可每年检测一次含水量。

A、三B、四C、五14、SF6设备运行稳定后方可（ C ）检查一次SF6气体含水量。

A、三个月B、半年C、一年15、工作人员进入SF6配电装臵室，必须先通风（ C ）min，并用检漏仪测量SF6气体含量。

A、5B、10C、1516、短路变流器二次绕组，必须（ A ）A、使用短路片或使用短路线B、使用短路片搭接C、使用导线缠绕17、在电气设备上工作，应填用工作票或按命令执行，其方式有（ A ）种。

A、三B、四C、五18、带电作业和在带电设备外壳上的工作，应填用（ B ）。

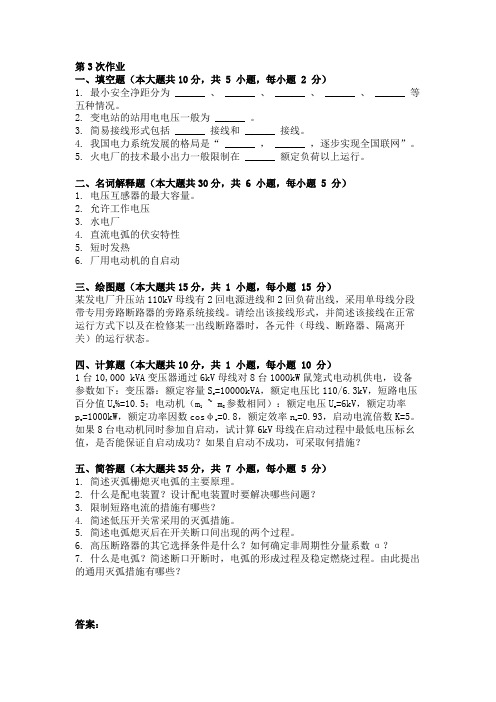

第3次作业一、填空题（本大题共10分，共 5 小题，每小题 2 分）1. 最小安全净距分为 ______ 、 ______ 、 ______ 、 ______ 、 ______ 等五种情况。

2. 变电站的站用电电压一般为 ______ 。

3. 简易接线形式包括 ______ 接线和 ______ 接线。

4. 我国电力系统发展的格局是“ ______ ， ______ ，逐步实现全国联网”。

5. 火电厂的技术最小出力一般限制在 ______ 额定负荷以上运行。

二、名词解释题（本大题共30分，共 6 小题，每小题 5 分）1. 电压互感器的最大容量。

2. 允许工作电压3. 水电厂4. 直流电弧的伏安特性5. 短时发热6. 厂用电动机的自启动三、绘图题（本大题共15分，共 1 小题，每小题 15 分）某发电厂升压站110kV母线有2回电源进线和2回负荷出线，采用单母线分段带专用旁路断路器的旁路系统接线。

请绘出该接线形式，并简述该接线在正常运行方式下以及在检修某一出线断路器时，各元件（母线、断路器、隔离开关）的运行状态。

四、计算题（本大题共10分，共 1 小题，每小题 10 分）1台10,000 kVA变压器通过6kV母线对8台1000kW鼠笼式电动机供电，设备参数如下：变压器：额定容量Se=10000kVA，额定电压比110/6.3kV，短路电压百分值Ud %=10.5；电动机（m1~ m8参数相同）：额定电压Ue=6kV，额定功率p e =1000kW，额定功率因数cosφe=0.8，额定效率ne=0.93，启动电流倍数K=5。

如果8台电动机同时参加自启动，试计算6kV母线在启动过程中最低电压标幺值，是否能保证自启动成功？如果自启动不成功，可采取何措施？五、简答题（本大题共35分，共 7 小题，每小题 5 分）1. 简述灭弧栅熄灭电弧的主要原理。

2. 什么是配电装置？设计配电装置时要解决哪些问题？3. 限制短路电流的措施有哪些？4. 简述低压开关常采用的灭弧措施。

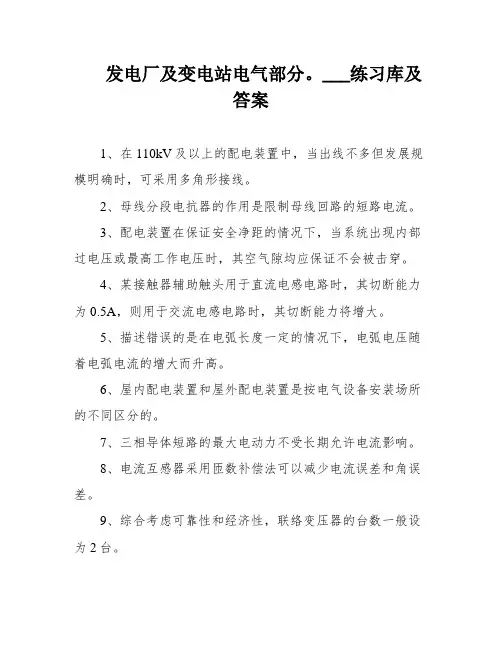

发电厂及变电站电气部分。

___练习库及答案1、在110kV及以上的配电装置中，当出线不多但发展规模明确时，可采用多角形接线。

2、母线分段电抗器的作用是限制母线回路的短路电流。

3、配电装置在保证安全净距的情况下，当系统出现内部过电压或最高工作电压时，其空气隙均应保证不会被击穿。

4、某接触器辅助触头用于直流电感电路时，其切断能力为0.5A，则用于交流电感电路时，其切断能力将增大。

5、描述错误的是在电弧长度一定的情况下，电弧电压随着电弧电流的增大而升高。

6、屋内配电装置和屋外配电装置是按电气设备安装场所的不同区分的。

7、三相导体短路的最大电动力不受长期允许电流影响。

8、电流互感器采用匝数补偿法可以减少电流误差和角误差。

9、综合考虑可靠性和经济性，联络变压器的台数一般设为2台。

10、在发电厂和变电站中，宜选用常规屋内配电装置的电压等级是35kV及以下。

11、电气主接线的基本要求包括可靠性、灵活性和经济性，不包括先进性。

12、分裂变压器有高压和低压两级电压，高压绕组的等效电抗较小，可以略去不计，但除高压绕组外，另外两个绕组的等效电抗不一定相等，因此选项B描述错误。

13、半断路器接线属于具有两组母线的接线。

14、允许短时停电恢复后不致造成生产紊乱的厂用负荷属于二类厂用负荷。

15、对于单母线接线，若某一引出线断路器在线路故障时拒动，则将造成母线停电，但经过一定操作可以恢复其它支路供电。

16、决定变压器绝缘老化速度的关键因素是温度。

17、大容量、超高压的大型发电厂在电力系统中起着极其重要的作用，担负着系统的基本基荷，供电范围很广。

其主要特征是单机容量在300MW以上，发电厂总装机容量在1000MW及以上，连接系统的电压为220kV及以上。

18、低压开关电器灭弧的措施包括使用灭弧删、断口开断时逐级串入电阻和拉长电弧，但不包括使用灭弧室。

19、少油式断路器中油的用途是灭弧介质和绝缘介质。

20、为了保证电压互感器的精度，应采取的措施包括减小漏抗、指定标准工况设计标称变比和按标准工况运行。

第2次作业一、多项选择题（本大题共60分，共 20 小题，每小题 3 分）1. 抽水蓄能电厂的作用有（）。

A. 调峰填谷； B. 调相； C. 备用； D. 调频；2. 枢纽变电所的特点有（）。

A. 电压等级高； B. 传输容量大； C. 负荷小； D. 停电影响范围大；3. 下列选项中属于单母线接线优点的是（）。

A. 便于扩建； B. 可靠性高； C. 接线简单； D. 投资少；4. 发热对电气设备会产生哪些影响？（） A. 使运行电流增大； B. 使金属材料的机械强度下降； C. 使导体接触部分的接触电阻增加； D. 使绝缘材料的绝缘性能降低；5. 关于母线的作用，下面正确的是（）。

A. 将母线分段的目的是提高供电可靠性；B. 加旁路母线的目的是在检修时不中断回路供电；C. 母线的作用是汇集与分配电能；D. 母线中电流一般比较小；6. 对于圆管形导体，吸收太阳辐射能量的多少和下列哪个选项有关（）。

A. 太阳辐射功率密度； B. 导体的吸收率； C. 导体的比热容； D. 导体直径；7. 下面属于一次设备的是（）。

A. 发电机；B. 电流互感器；C. 通讯光纤；D. 断路器；8. 无汇流母线的接线形式主要有（）。

A. 单元接线； B. 桥型接线； C. 角型接线； D. 单母线接线；9. 关于厂用电备用电源的说法，正确的是（）。

A. 厂用电备用电源的备用方式分明备用和暗备用；B. 当单机容量大于200MW时，需设置厂用启动电源；C. 厂用备用电源是厂用电的一种；D. 厂用备用电源对可靠性要求不高；10. 隔离开关的作用有（）。

A. 增加系统稳定性；B. 隔离电压；C. 倒闸操作；D. 分合小电流；11. 厂用电各级电压母线按锅炉分段的接线方式有何优点（）。

A. 若某一段母线发生故障，只影响其对应的一台锅炉的运行，使事故影响范围局限在一机一炉； B. 厂用电系统发生短路时，短路电流较小，有利于电气设备的选择；C. 能保证电压波动在可接受的范围内； D. 将同一机炉的厂用电负荷接在同一段母线上，便于运行管理和安排检修；12. 根据电气设备和母线布置特点，室外配电装置通常分为（）。

发电厂及变电站电气部分试题库含答案发电厂及变电站电气部分试题库含答案《发电厂及变电站电气部分》题库一、填空题1.按输出能源分，火电厂分为凝汽式电厂与。

答：热电厂3、水电厂可分为、引水式水电厂与混合式水电厂。

答：堤坝式水电厂4、核电厂的系统由核岛与组成。

答：常规岛5、自然界中现成存在，可直接取得与利用而又改变其基本形态的能源称为。

答：一次能源6、由一次能源经加工转换的另一种形态的能源。

答：二次能源7、火力发电厂的能量转换过程为。

答：燃料的化学能一热能一机械能一电能8、水力发电厂的能量转换过程为。

答：水的位能一动能一机械能一电能9、既可以就是电力用户,又可以就是发电厂的就是电厂。

答：抽水蓄能电厂10、通常把生产、变幻、输送、分配与使用电能就是设备称为。

答：一次设备11、对一次设备与系统的运行状态进行测量、控制、件事与保护的设备称为。

答：二次设备12、由一次设备，如:发电机、变压器、断路器等按预期生产流程所连成的电路，称为答:一次电路或电气主接线13.发电厂或变电所中的按照制定要求连接而构成的电路称为电气主接线。

答:各种一次设备14、依据电气主接线的要求，由开关电器、母线、保护与测量设备以及必要的辅助设备与建筑物组成的整体即为。

答:配电装置。

15、能接通正常工作电流，断开故障电流与工作电流的开关电器就是。

发电厂及变电站电气部分试题库含答案答:断路器16、电气主接线中应用最多的开关电器就是。

答:隔离开关17、起汇合与分配电能的作用。

答:母线18、在多角形接线中检修一台断路器时，多角形接线变成，可靠性降低。

答:开环运行19、发电厂与变电所的电气主接线必须满足、灵活性与经济性。

答:可靠性20、我国一般对35kV及以下电压电力系统采纳中性点不接地或经消弧线圈接地，称为答:小电流接地系统21、我国一般对110kV及以下电压电力系统采纳中性点直接接地，称为。

答:大电流接地系统22.旁路母线的作用就是。

答:可代替线路断路器工作23、无母线电气主接线的形式有桥形接线、与单元接线。

2014年9月份考试发电厂及变电站电气部分第二次作业一、单项选择题（本大题共60分，共 30 小题，每小题 2 分）1. 交流电弧过零后不再燃烧的条件是（）。

A. 工频电源电压小于燃弧电压；B. 电弧电压小于熄弧电压；C. 恢复电压小于介质强度；D. 工频电源电压小于熄弧电压；2. 屋内配电装置和屋外配电装置是按（）。

A. 电气设备安装场所的不同区分的； B. 电气设备安装方式的不同区分的； C. 电气设备型号的不同区分的；D. 电气设备尺寸的不同区分的；3. 断路器的开断时间是指从接受分闸命令瞬间起到（）。

A. 所有电弧触头均分离的瞬间为止； B. 各极触头间电弧最终熄灭为止； C. 首相触头电弧熄灭为止； D. 主触头分离瞬间为止；4. 在下列电压等级的发电厂和变电站中，宜选用内配电装置的是看（）。

A. 35kv及以下； B. 3~10kv； C. 110kv及以上； D. 110~220kv；5. 熔断器的额定值主要有（）。

A. 额定电压、额定电流和额定电阻； B.额定电压和额定电流； C. 额定电压、额定电流和熔体额定电流； D. 额定电压；6. 如果要求在检修任一引出线的母线隔离开关时，不影响其他支路供电，则可采用（）。

A. 内桥接线； B. 基频交流分量和非周期分量； C. 双母线接线；D. 单母线分段接线；7. 厂用电源中工作电源应不少于（）。

A. 1个； B. 2个； C. 3个； D.4个；8. 在下列电气设备选择中，不需要进行热稳定校验的电气设备是（）。

A.断路器； B. 母线； C. 支撑绝缘子； D. 电抗器；9. 以下哪个不是水电厂的特点（）。

A. 发电成本低、效率高； B. 不污染环境； C. 启停时间较长； D. 建设投资大，工期长；10. 如图有两个同样材料的高压熔断器安秒特性，则（）熔体的截面小。

A. 1号熔断器；B. 2号熔断器；C. 两个一样；11. 当发电机容量在100~300mv时，宜选用（）作为高压厂电压。

发电厂变电站电气部分名词解释发电厂变电站电气部分名词解释、简答题第一章、一、发电厂：将各种形式的一次能源转换为电能的工厂。

按利用一次能源的形式发电厂分为火电厂、水电厂、核电厂和其它能源电厂核电厂和其它能源电厂。

其它能源电厂包括风力发电场、太阳能发电厂、地热发电厂和潮汐发电厂。

1、火电厂：将燃料的化学能转换为电能的电厂利用的燃料：煤、天然气、重油等我国以燃煤电厂为主，火电厂的装机容占总火电厂的装机容占总火电厂的装机容占总80％分类：凝汽式电厂：不对外供热热电厂：兼对外供热热效率热效率热效率热效率火电厂的分类火电厂的分类火电厂的分类火电厂的分类热效率＝凝汽式电厂：30～40％热电厂：60～70％％火电厂的运行特点：系统主力；机动性差，带较恒定负荷运行；环境污染2、核电厂：利用的燃料：U-235的同位素；主要生产过程：与火电厂的基本生产过程类似核电厂的运行特点：特别注意安全；承担基荷，需配套建设抽水蓄能电站；污染远低于火电厂3、水电厂主要生产过程：利用水的位能(势能)生产电能；当控制闸门打开时，水流进入水轮机，冲动水轮冲动水轮机带动发电机发电发电容量与水电站的上下游水位差和流过水轮机的水量(流量)的乘积成正比根据获得水位差的不同，可将水电厂分为堤坝式水电厂、引水式水电厂水电站的梯级开发与火电厂比较，水电厂的水工建筑工程大，建站时间长，单位kW 投资大，但发电成本低在一条河上，往往建设多个水电站，称为梯级开发梯级电站从上到下排序，上级电站的尾水是下级电站最主要的来水，如何从航行如何从航行、发电的综合效益考发电的综合效益考虑，使梯级电站运行最佳是一个十分重要的技术经济问题，称为梯级电站的运行调度优化金沙江水电站梯级开发:乌东德-白鹤滩-溪洛渡- 向家坝水电厂的运行特点：起停迅速，易于实现自动化；负荷可大幅度快速变化；受季节影响大抽水蓄能电站水工有上下库，不受水文条件限制；机组合二为一：机组正转机组正转，水轮机水轮机－发电机组，为发电状态；机组反转机组反转机组反转，电动机－水泵机组为电动状态电站总效率65～70％效益：技术效益、经济效益二、变电站发电厂的变电站：升压变电站电力网的变电站：降压变电站电力网变电站的分类：根据电压等级、容量不同，可分为高层：枢纽变电站；中层：区域变电站；低层：配电变电站枢纽变电站：联络本电力系统中的各大电厂与大区域或大容量的重要用户，并实施与远方其它电力系统的联络，是实现联合发是实现联合发是实现联合发是实现联合发、输、配电的枢纽；电压最高，容量最大，是电力系统最上层的变电站；目前我国大多数地区的枢纽变电站的电压为500kV，西北地区为750kV区域变电站高压进线来自枢纽变电站或附近的大型发电厂，低压对多个小区域负荷供电，并可能接入一些中、小型电厂；是电力系统的中层变电站；目前我国大多数地区的区域变电站的电压为220kV，西北地区为330kV配电变电站进线来自于区域变电站，对一个小区域(城市)或较大容的工厂供电；是电力系统最下层的变电站；目前我国大多数地区的配电变电站的电压为110kV第二章一、接线一次接线:以传输能量为目的，大功率负荷电流所通过的电路部分。

发电厂变电站电气部分作业题一、单项选择题1.电压互感器的一次绕组并联于被测回路的电路之中, 其二次额定电压通常为( ) 伏。

A.100 或100/ 3B.100 或 3 100C.100 或100/ 2D.100 或 2 1002.引出线停电的操作顺序是依次拉开断路器、( )A.线路侧隔离开关和母线侧隔离开关B. 母线侧隔离开关和线路侧隔离开关C. 断路器控制回路电源和母线侧隔离开关D. 断路器控制回路电源和线路侧隔离开关3.如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( )A. 内桥接线B. 单母线带旁路接线C. 双母线接线D. 单母线分段接线4.在倒母线操作过程中, 若备用母线充电成功,则应该( ) 以保证两组母线等电位。

A. 保持母联断路器两侧的隔离开关状态不变B. 切断母联断路器的控制回路电源C. 切断母联断路器两侧隔离开关的操作电源D. 快速将所有支路倒换至备用母线5.经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( ) 的机组, 其高压厂用电电压可采用3KV。

A.100MW 及以下B.100 ～300MWC.25MW 以下D.60MW 及以下6.配电装置的选择, 通常要进行技术经济比较确定。

一般( ) 电压等级宜采用屋内配电装置。

A.35KV及以下B.35KV 及以上C.10KV 及以上D.110KV 及以下7.电气设备的动稳定电流应不小于通过该电气设备的最大( ) 电流。

A. 三相冲击短路B. 冲击短路C. 三相短路D. 持续工作8.减小矩形母线应力的最有效方法是( )A. 改变母线的布置B. 增大母线截面C.减少同一相中两个相邻绝缘子间的距离D.增加母线相间距离9.为减小某一线路短路时对其他线路的影响, 一般要求在限流电抗器后发生短路时, 限流电抗器前的残余电压不小于网络额定电压的( )A.80%B.70%C.60%D.50%10.当断路器处在合闸位置时, 断路器的位置指示信号为( )A. 红灯闪光B. 绿灯闪光C.红灯发平光D. 绿灯发平光A.单机容量为 125MW 以上， 发电厂总装机容量在 1000MW 及以上， 连接系统的电压为 220kV 及以上B.单机容量在 200MW 以上， 发电厂总装机容量在 1000MW 及以上，连接系统的电压为 330kV 及以上 C.单机容量在 300MW 以上， 发电厂总装机容量在 1000MW 及以上， 连接系统的电压为 220kV 及以上11. 图示转换开关 SM 处于位置“ I ”时接通的触点为 ( )A.1－3,5－7B. 2－4,6－8C. 1－2,5－6D. 3－4,7－812. 决定变压器绝缘老化速度的关键因素是 ( )A. 氧化B. 温度C. 湿度D. 油中分解的劣化物13. 为避免变压器事故过负荷时绝缘老化过快 , 绕组最热点温度不得超过 ( )A.85℃B.98 ℃C.105 ℃D.140 ℃14. 对夹层绝缘或有机绝缘材料的设备 ,如果变流耐压试验后绝缘电阻比耐压试验前下降 ( ), 则 认为试品不合格。

发电厂变电站电气部分pdf
发电厂变电站是电力系统中一个重要的环节，其电气部分涉及到
电能的转换、输送和分配。

本文将从变电站的角度来探讨其电气部分
的主要内容和注意事项。

首先，变电站的电气部分包括变电设备、开关设备、保护设备和
控制设备。

其中，变电设备主要包括变压器、电容器、电抗器等，用
于将电能从高电压转换为低电压或反之；开关设备则是用于控制电流
的通断和转换；保护设备是用来保护电力设备免受过电流和短路等故
障的损害；控制设备则是用来监控和控制变电站的运行状态。

其次，变电站的电气部分需要注意以下几点：
1. 安全性：电气设备需要有可靠的保护措施和安全措施，以防止
电气事故的发生。

2. 稳定性：变电站的电气部分需要具备良好的稳定性和可靠性，
以确保电力系统的正常运行。

3. 节能性：选用电气设备时，应考虑到其能效比并选择节能设备，以节约能源。

4. 可维护性：电气设备应易于检修和维护，以确保设备的正常运
行和延长其寿命。

5. 可扩展性：变电站的电气设备需要具有可扩展性，以适应未来
电力系统的发展和变化。

最后，需要注意的是，在变电站的电气部分设计中应充分考虑到变电站的环境因素、用电需求、电力负荷等实际情况，以满足变电站的实际运行需求。

总之，发电厂变电站的电气部分是电力系统中非常重要的一个环节，其关系到整个电力系统的稳定运行。

因此，在设计和维护变电站电气部分时应注意以上几点，以保障变电站和电力系统的正常运行。
