110kV GIS 交流耐压试验方案【摘要】方案提出了110kV 变电站 110kV GIS交流耐压试验的加压程序、试验接线、方法、安全措施及配合事项等内容。

一、工程概况：本工程为新建 110kV 变电站工程， 110kV 部分采用 SF6封闭式组合电器（以下简称 GIS）设备。

110kV 进线 2 个间隔、出线 3 个间隔、分段 2 个间隔、母线 3 段为一体的 GIS，采用西安西开高压开关电气股份有限公司的设备。

电气接线选择两线三变扩大外桥接线方式。

GIS 型号为 LWG2-126，属于SF6气体绝缘金属封闭开关设备。

二、试验目的：为了检查 GIS总体安装后的绝缘性能是否完好，验证是否存在各种隐患(如内部如遗留杂物、安装工艺不良、运输过程中引起内部零件移位等原因，可能会改变原设计的电场分布而造成薄弱环节和隐患)，所导致内部故障或可能会在运行中造成重大事故。

为保证该设备安全投入运行，故进行交流耐压试验。

三、试验依据：1、GB 50150-2006《电气装置安装工程电气设备交接试验标准》2、GB 7674－1997《kV及以上气体绝缘金属封闭开关设备》3、Q/FJG10029，2-2004福建省电力有限公司企业标准《电力设备交接和预防性试验规程》第条规定，试验电压值为出厂试验电压的80%。

产品出厂试验电压断口及导体对地110kV 为 230kV，现场交接试验电压断口及导体对地 110kV 为 184kV。

4、I EC517和 GB7674均认为试验电压频率在10-300Hz 范围内与工频电压试验基本等效。

5、GIS生产厂家（西安西开高压开关电气股份有限公司）出厂试验报告及有关技术文件。

四、人员组织：1、项目经理：2、技术负责：3、现场负责人:4、现场试验负责人及数据记录：5、被试 GIS一、二次回路短路接地与放电、并将升压设备的高压部分短路负责人：，监护：6、试验设备接线及实际加压操作负责人：，监护：7、现场安全员：8、试验技术人员共 4 人，辅助工若干人9、外部协助人员：现场安装人员，监理及业主代表等人员。

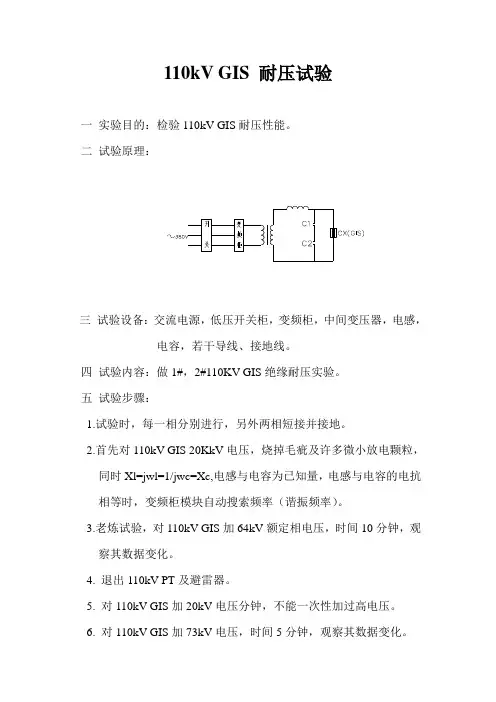

五、试验设备：变频交流串联谐振装置试验设备及相关参数如下：1）变频电源（ HDSR-F主机1台）2）励磁变（ HDSR-F-B81X 1 台）3）试验电抗器（ HDSR-F-L32/584 只）4）分压器（ HDSR-F-C250 1 只）5）高压引线、放电杆及附件 1 套6）2500V 高压绝缘电阻仪 1 只六、安全措施：1、进入试验现场，试验人员必须戴安全帽，穿绝缘鞋，工作负责人和现场安全员负责人监督各项安全措施的落实。

试验现场不准吸烟，并备有足够的灭火器材。

2、所有试验现场人员均应听从试验负责人的指挥。

开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项，并做好记录。

3、试验时，试验设备及被试品周围栏好红白带，并由专人看护；加压及试验过程中，试验人员、西开高压开关有限公司指派人员及其他相关人员对 GIS现场观察，如有异常情况，及时向试验负责人联系。

4、对每一个状态的耐压试验前后，均应测量绝缘电阻，作为耐压前后的比较，应无明显差别。

5、试验前必须加设安全遮栏，并挂“止步，高压危险”标示牌，试验时室内与户外各有专人看守，试验现场必须戴安全帽，高空作业必须挂安全带，试验时带电体与试验人员的距离不得小于2m。

7、试验结束以后，不要马上靠近或接近高压设备，为防止意外发生，请确保残余电压泄放安全，且应对试验设备和被试设备进行充分放电后（时间不应小于 1 分钟），才可进行拆卸试验设备。

8、整个试验过程严格按照《电业安全工作规程》进行工作，严格遵守第十一章“电气试验”第一节“高压试验”第 228-235 条规定。

由现场安全员进行监督。

9、工作中如需使用梯子等登高工具时，应有专人扶持,做好防止高摔的安全措施 ,搬运梯子时应放倒 ,两人搬运 ,登高作业应系好安全带。

10、试验仪器设备与被试设备接地必须良好可靠。

11、高压引线的接线要牢固并尽量缩短，高压引线必须使用绝缘物支持固定。

12、试验装置的电源开关，应具有明显断开点，并有可靠的过载，过压保护装置13、试验设备加电前必须先检查接线，将所有仪器、设备归零位，并通知现场人员离开高压试验区域。

14、操作时必须有监护人监视并呼唱。

加压过程中，工作人员应精神集中，监护人传达口令应清楚准确，防止异常情况的发生。

当出现异常情况时，应立即停止试验，断开电源，并经放电、并将升压设备的高压部分短路接地后方可检查，查明原因后，方可继续试验。

15、更改接线，首先断开试验电源，再进行放电，并将调压设备的高压部分短路接地后方更改接线。

16、高压试验设备的高压电极在非加压试验期间应用接地棒接地，GIS做完耐压试验后应接地放电。

17、试验结束，恢复因试验需要临时解除GIS 的防误闭锁装置（包括机械的和电气的），并拆除因试验需要临时二次短接线，恢复 CT 的二次端子连接片。

必须检查 GIS 上是否有被遗忘的工具、导线等物品，拆除围栏。

18、遇有雷雨和六级以上大风时应停止耐压试验。

七、试验具备条件和试验注意事项：1、GIS应安装完毕，充气完成、密封性、各气室SF6 微水试验合格，接地可靠， GIS内（断路器、电流互感器）的其它特性试验全部结束合格后。

主回路绝缘电阻不应低于6000MΩ。

在测量绝缘电阻的同时进行核相。

SF6气体充到额定密度（在20℃时，灭弧气室额定气压；压变和避雷器额定气压；其它气室额定气压），由西安西开高压开关电气股份有限公司现场调试工程师确认无误后,方可进行该试验。

2、耐压试验前，试验电压从输出套管上加入，GIS上的电压互感器应断开或拆除（如 GIS厂家同意，可以连同加压，为了不引起电压互感器磁饱和，但试验频率需大于150Hz） ;GIS上的避雷器应断开 ;GIS上所有电流互感器的二次绕组应短路并接地，方可试验。

3、每次试验前，由厦门电力集团工程公司、监理方和GIS 厂家对试验和试品进行确认，无误后方可加压。

并请电业局（相关部门）前来验收该试验项目。

4、现场交流耐压试验电压值为出厂试验施加电压值的80%（出厂耐压值230kV），试验频率应在10～300Hz。

规定的试验电压应施加到每相导体和外壳之间，每次一相，其他相的导体应与接地的外壳相连。

试验电源可接到被试相导体任一部位(试验最佳位置 )。

选定的试验程序应使每个部件都至少施加一次试验电压。

在制定试验方案时，必须同时注意要尽可能减少固体绝缘的重复试验次数。

5、交流耐压完毕后，接入避雷器，充入SF6气体至额定压力并静止24 小时后，微水测试合格后，进行避雷器最高运行下耐压 5 分钟。

6、交流耐压完毕后，重新测试主回路的接触电阻。

八、试验方法及程序：1、加压方法：1）导体对外壳耐压， 110kV 磁瑶线 GIS试验电压由＃ 2 主变 110kV 侧套管处经 II 段母线施加到导体和外壳之间，每次一相，其他两相与接地的外壳短接。

2）断路器断口耐压，断口两侧三相均短接，试验电压由#2 主变 110kV 侧套管处施加。

每个部件都至少施加一次试验电压。

2、试验程序：本次试验共分为三个阶段（被试设备电容的测量及试验电流，试验容量的估算）加压程序图U(kV)、184126735min 3min1minT(min)加压程序时间表1）磁瑶变 110kV GIS整个回路导体对外壳耐压试验：（如下表）第一步相电压老练第二步线电压老练第三步耐压电压试验部位备注试验电压停留时间试验电压停留时间试验电压停留时间A/B,C,E 73kV 5min 126kV 3min 184kV 1minB/A,C,E 73kV 5min 126kV 3min 184kV 1minC/A,B,E 73kV 5min 126kV 3min 184kV 1min按照 110kV GIS 一次设备主接线图，各次设备试验状态如下：间隔号闭合设备断开设备线路进线 1 DS21 ES21、FES21、 DS22线路进线 2 DS61 ES61、FES61、 DS22#1 主变进线DS11、 CB11 ES11、ES12#2 主变进线DS41 ES41、ES42#3 主变进线DS71、 CB71 ES71、ES72M1 、M2 母联DS32、 DS31、 CB31 ES32、ES31M2 、M3 母联DS52、 DS51、 CB51 ES52、ES51单位意见签名日期班组年月日项目部年月日厂家年月日监理年月日建设单位年月日用电容表在＃ 2 主变 110kV 侧套管测得该状态下各相分别对地的电容量为下表第二列：电容量电感试验频率一次电二次电流电源容量相别（nF）(H) (Hz) (A) (A) (kVA) A/B,C,EB/A,C,EC/A,B,E按照 110kV GIS 一次设备主接线图，各次设备试验状态如下：间隔号闭合设备断开设备线路进线 1 FES21 DS21、ES21#1 主变进线DS11、 ES12 ES11、CB11#2 主变进线DS41 ES41、ES42M1 、M2 母联DS32、 DS31、 CB31 ES32、ES31M2 、M3 母联ES52、DS51 DS52、ES51、CB51单位意见签名日期班组年月日项目部年月日厂家年月日监理年月日建设单位年月日用电容表在＃ 2 主变 110kV 侧套管测得该状态下各相分别对地的电容量为下表第二列：电容量电感试验频率一次电流二次电流电源容量相别（nF）(H) (Hz) (A) (A) (kVA) A/B,C,EB/A,C,EC/A,B,E按照 110kV GIS 一次设备主接线图，各次设备试验状态如下：间隔号闭合设备断开设备线路进线 2 FES61 DS61、ES61#2 主变进线DS41 ES41、ES42#3 主变进线DS71、 ES72 ES71、CB71M1 、M2 母联DS32、 ES31 ES32、DS31、 CB31M2 、M3 母联DS52、 DS51 ES51、ES52、CB51单位意见签名日期班组年月日项目部年月日厂家年月日监理年月日建设单位年月日用电容表在＃ 2 主变 110kV 侧套管测得该状态下各相分别对地的电容量为下表第二列：电容量电感量试验频率一次电流二次电流电源容量相别（nF）(H) (Hz) (A) (A) (kVA) A/B,C,EB/A,C,EC/A,B,EGIS 一次设备主接线图九、 GIS交流耐压试验判据GIS的每一部件均已按选定的试验程序耐受规定的试验电压下持续1min 不发生闪络或击穿，试验前后绝缘电阻无明显变化，则认为整个 GIS的交流耐压试验已通过。

在试验过程中，如果发生击穿放电，可采取下列步骤：①进行重复试验，如果该设备还能经受规定的试验电压时，则认为放电是自恢复放电，耐压试验通过；②如果重复耐压失败，须将设备解体（或返厂），打开放电间隔，仔细检查绝缘损坏情况，采取必要的修复措施，再进行规定的耐压试验。
