控制系统工作原理

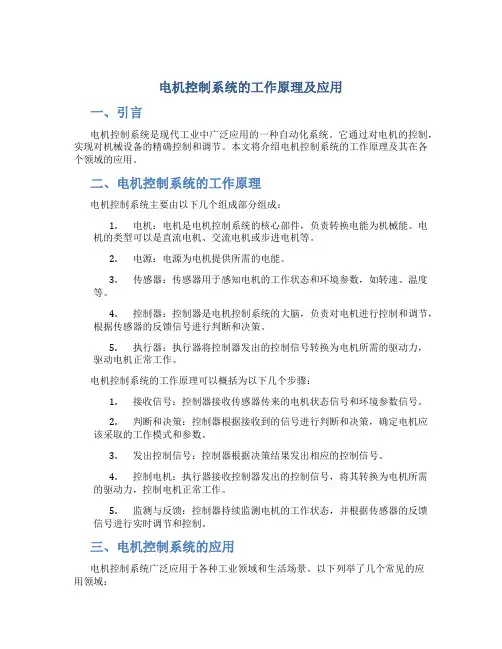

电机控制系统的工作原理及应用一、引言电机控制系统是现代工业中广泛应用的一种自动化系统。

它通过对电机的控制，实现对机械设备的精确控制和调节。

本文将介绍电机控制系统的工作原理及其在各个领域的应用。

二、电机控制系统的工作原理电机控制系统主要由以下几个组成部分组成：1.电机：电机是电机控制系统的核心部件，负责转换电能为机械能。

电机的类型可以是直流电机、交流电机或步进电机等。

2.电源：电源为电机提供所需的电能。

3.传感器：传感器用于感知电机的工作状态和环境参数，如转速、温度等。

4.控制器：控制器是电机控制系统的大脑，负责对电机进行控制和调节，根据传感器的反馈信号进行判断和决策。

5.执行器：执行器将控制器发出的控制信号转换为电机所需的驱动力，驱动电机正常工作。

电机控制系统的工作原理可以概括为以下几个步骤：1.接收信号：控制器接收传感器传来的电机状态信号和环境参数信号。

2.判断和决策：控制器根据接收到的信号进行判断和决策，确定电机应该采取的工作模式和参数。

3.发出控制信号：控制器根据决策结果发出相应的控制信号。

4.控制电机：执行器接收控制器发出的控制信号，将其转换为电机所需的驱动力，控制电机正常工作。

5.监测与反馈：控制器持续监测电机的工作状态，并根据传感器的反馈信号进行实时调节和控制。

三、电机控制系统的应用电机控制系统广泛应用于各种工业领域和生活场景。

以下列举了几个常见的应用领域：1.机械制造：电机控制系统在机械制造中起到关键作用。

它可以控制机床、输送设备、装配线等机械设备的运行，实现精确的加工和组装。

2.自动化生产线：电机控制系统被广泛应用于自动化生产线。

它可以实现对生产线上的各种机械设备的自动控制和调节，提高生产效率和产品质量。

3.物流仓储：电机控制系统在物流仓储领域也有重要应用。

它可以控制货物的输送、分拣和储存，实现高效的物流管理。

4.汽车制造：电机控制系统在汽车制造中扮演重要角色。

它可以控制汽车的发动机、制动系统、转向系统等关键部件，实现对汽车性能和安全的控制和调节。

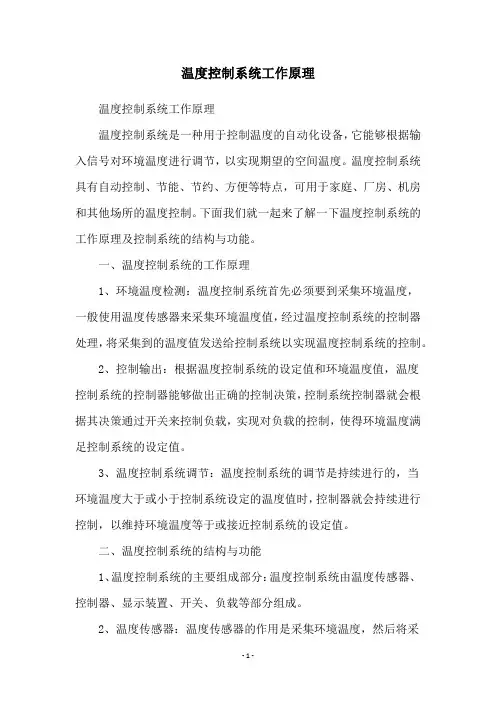

温度控制系统工作原理温度控制系统工作原理温度控制系统是一种用于控制温度的自动化设备，它能够根据输入信号对环境温度进行调节，以实现期望的空间温度。

温度控制系统具有自动控制、节能、节约、方便等特点，可用于家庭、厂房、机房和其他场所的温度控制。

下面我们就一起来了解一下温度控制系统的工作原理及控制系统的结构与功能。

一、温度控制系统的工作原理1、环境温度检测：温度控制系统首先必须要到采集环境温度，一般使用温度传感器来采集环境温度值，经过温度控制系统的控制器处理，将采集到的温度值发送给控制系统以实现温度控制系统的控制。

2、控制输出：根据温度控制系统的设定值和环境温度值，温度控制系统的控制器能够做出正确的控制决策，控制系统控制器就会根据其决策通过开关来控制负载，实现对负载的控制，使得环境温度满足控制系统的设定值。

3、温度控制系统调节：温度控制系统的调节是持续进行的，当环境温度大于或小于控制系统设定的温度值时，控制器就会持续进行控制，以维持环境温度等于或接近控制系统的设定值。

二、温度控制系统的结构与功能1、温度控制系统的主要组成部分：温度控制系统由温度传感器、控制器、显示装置、开关、负载等部分组成。

2、温度传感器：温度传感器的作用是采集环境温度，然后将采集到的温度值发送给控制器。

3、控制器：控制器的功能是根据温度控制系统的设定值和环境温度值，做出控制输出决策，控制负载，以实现温度控制的目的。

4、显示装置：显示装置的作用是实时显示环境温度值和控制系统的设定值，以便于温度控制系统的调整和监控。

5、开关：温度控制系统的开关的作用是根据控制器的控制输出决策控制负载，以实现温度控制的目的。

6、负载：负载的作用是根据控制器的决策控制负载，以实现温度控制系统控制的目的。

以上就是温度控制系统的工作原理及控制系统的结构与功能介绍，温度控制系统的优点在于它具有自动控制、节能、节约、方便等特点，可用于家庭、厂房、机房和其他场所的温度控制，是大家非常理想的温度控制设备。

自动控制系统的工作原理
自动控制系统的工作原理是通过感知和测量外部环境的变化，将这些变化信息反馈给控制器，控制器根据预设的控制策略和目标，对执行器发出指令，调整系统的输出，使得系统能够稳定地运行在预期的状态。

其主要包括以下几个步骤：
1. 传感器感知外部环境：自动控制系统会通过传感器来感知外部环境中的各种变量。

这些传感器可以测量温度、压力、速度、位置等。

感知到的变量值会被传输到控制器中。

2. 数据处理和控制策略：控制器接收传感器传输的变量值后，会对这些数据进行处理和分析，根据预设的控制策略来确定下一步的动作。

控制策略可以是一系列的逻辑规则、数学模型或者以机器学习为基础的算法。

3. 输出信号和执行器操作：控制器根据控制策略计算得到的结果，生成对执行器的控制信号。

执行器接收到这些信号后，执行相应的操作，如控制电动机的转速、阀门的开关等。

4. 反馈信号和调整：自动控制系统通常还会有反馈环节，通过传感器监测系统的输出，并将这些信息反馈给控制器。

控制器根据反馈信号与预期值之间的差异，调整控制策略和执行器操作，使得系统能够持续地接近目标状态。

通过不断地感知、处理和调整，自动控制系统能够实现对系统变量的准确控制和稳定运行。

这种工作原理广泛应用于工业自动化、智能交通系统、机器人等各个领域。

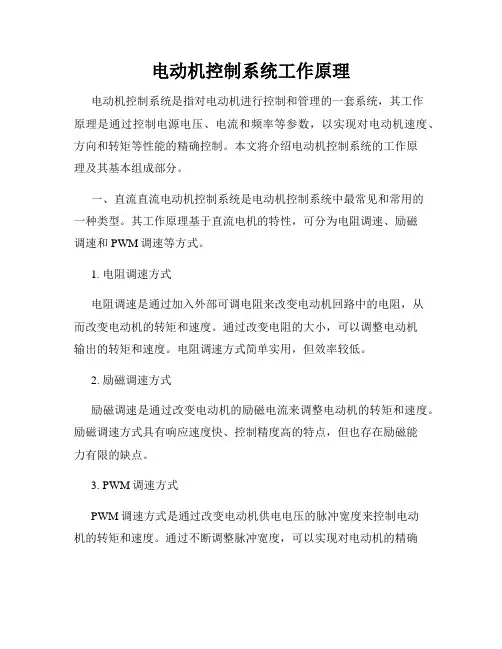

电动机控制系统工作原理电动机控制系统是指对电动机进行控制和管理的一套系统，其工作原理是通过控制电源电压、电流和频率等参数，以实现对电动机速度、方向和转矩等性能的精确控制。

本文将介绍电动机控制系统的工作原理及其基本组成部分。

一、直流直流电动机控制系统是电动机控制系统中最常见和常用的一种类型。

其工作原理基于直流电机的特性，可分为电阻调速、励磁调速和PWM调速等方式。

1. 电阻调速方式电阻调速是通过加入外部可调电阻来改变电动机回路中的电阻，从而改变电动机的转矩和速度。

通过改变电阻的大小，可以调整电动机输出的转矩和速度。

电阻调速方式简单实用，但效率较低。

2. 励磁调速方式励磁调速是通过改变电动机的励磁电流来调整电动机的转矩和速度。

励磁调速方式具有响应速度快、控制精度高的特点，但也存在励磁能力有限的缺点。

3. PWM调速方式PWM调速方式是通过改变电动机供电电压的脉冲宽度来控制电动机的转矩和速度。

通过不断调整脉冲宽度，可以实现对电动机的精确控制。

PWM调速方式具有高效、精准的特点，被广泛应用于各种工业控制场景中。

二、交流交流电动机控制系统是对交流电动机进行控制和管理的一种方式。

交流电动机控制系统采用变频器作为主要控制设备，通过改变电源电压和频率，实现对电动机转速、转向和转矩等性能的精确控制。

变频器是一种能够改变电源频率和电压的装置，通过调整输出电压的频率和幅值来改变电动机的运行状态。

交流电动机控制系统通过变频器控制电源电压和频率，实现对电动机速度的精确调节。

变频器可以根据需要调整电源频率和电压，同时也能提供对电动机的保护功能。

三、电动机控制系统的基本组成部分1. 控制器控制器是电动机控制系统中的核心部件，负责接收控制信号并产生相应的控制动作。

控制器可以是硬件或软件实现的，其功能包括调速、转向、起停等。

2. 传感器传感器用于感知电动机的状态和环境参数，通过传感器采集到的数据，控制器可以实时了解电动机的运行情况，并做出相应的控制决策。

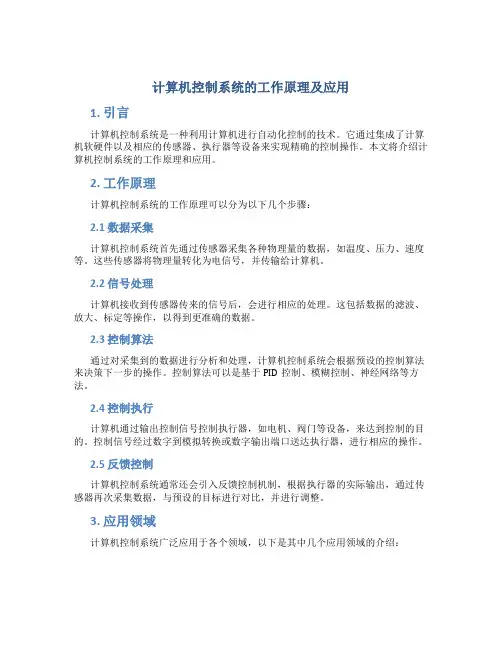

计算机控制系统的工作原理及应用1. 引言计算机控制系统是一种利用计算机进行自动化控制的技术。

它通过集成了计算机软硬件以及相应的传感器、执行器等设备来实现精确的控制操作。

本文将介绍计算机控制系统的工作原理和应用。

2. 工作原理计算机控制系统的工作原理可以分为以下几个步骤：2.1 数据采集计算机控制系统首先通过传感器采集各种物理量的数据，如温度、压力、速度等。

这些传感器将物理量转化为电信号，并传输给计算机。

2.2 信号处理计算机接收到传感器传来的信号后，会进行相应的处理。

这包括数据的滤波、放大、标定等操作，以得到更准确的数据。

2.3 控制算法通过对采集到的数据进行分析和处理，计算机控制系统会根据预设的控制算法来决策下一步的操作。

控制算法可以是基于PID控制、模糊控制、神经网络等方法。

2.4 控制执行计算机通过输出控制信号控制执行器，如电机、阀门等设备，来达到控制的目的。

控制信号经过数字到模拟转换或数字输出端口送达执行器，进行相应的操作。

2.5 反馈控制计算机控制系统通常还会引入反馈控制机制，根据执行器的实际输出，通过传感器再次采集数据，与预设的目标进行对比，并进行调整。

3. 应用领域计算机控制系统广泛应用于各个领域，以下是其中几个应用领域的介绍：3.1 工业自动化在工业生产中，计算机控制系统可以实现流水线生产、自动化装配、机器人控制等操作。

它可以提高生产效率，降低工人劳动强度，保证产品质量的一致性。

3.2 智能交通计算机控制系统在交通领域的应用包括交通信号灯控制、智能交通管理系统等。

它可以优化交通流量，提高交通运行效率，减少交通拥堵和事故发生的概率。

3.3 智能家居计算机控制系统可以将家庭设备、家用电器等集成到一个智能化的系统中，通过计算机控制，使得家居设备的控制更加智能和便捷。

比如通过手机APP控制家里的灯光、空调、电视等设备。

3.4 医疗设备计算机控制系统在医疗领域的应用非常广泛，如手术机器人、心脏起搏器、检测仪器等。

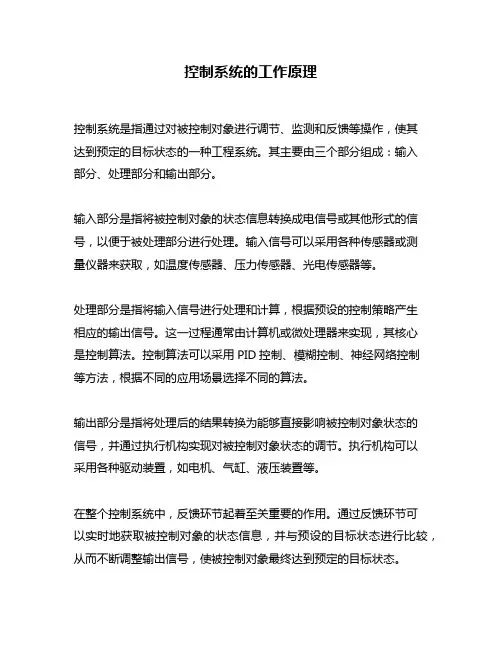

控制系统的工作原理
控制系统是指通过对被控制对象进行调节、监测和反馈等操作，使其
达到预定的目标状态的一种工程系统。

其主要由三个部分组成：输入
部分、处理部分和输出部分。

输入部分是指将被控制对象的状态信息转换成电信号或其他形式的信号，以便于被处理部分进行处理。

输入信号可以采用各种传感器或测
量仪器来获取，如温度传感器、压力传感器、光电传感器等。

处理部分是指将输入信号进行处理和计算，根据预设的控制策略产生
相应的输出信号。

这一过程通常由计算机或微处理器来实现，其核心
是控制算法。

控制算法可以采用PID控制、模糊控制、神经网络控制
等方法，根据不同的应用场景选择不同的算法。

输出部分是指将处理后的结果转换为能够直接影响被控制对象状态的
信号，并通过执行机构实现对被控制对象状态的调节。

执行机构可以
采用各种驱动装置，如电机、气缸、液压装置等。

在整个控制系统中，反馈环节起着至关重要的作用。

通过反馈环节可
以实时地获取被控制对象的状态信息，并与预设的目标状态进行比较，从而不断调整输出信号，使被控制对象最终达到预定的目标状态。

总之，控制系统是一种通过对输入信号进行处理和计算，并通过输出信号对被控制对象进行调节和监测的工程系统。

其核心是控制算法，反馈环节则起到了至关重要的作用。

在实际应用中，需要根据不同的应用场景选择合适的传感器、执行机构和控制算法，以实现最优化的控制效果。

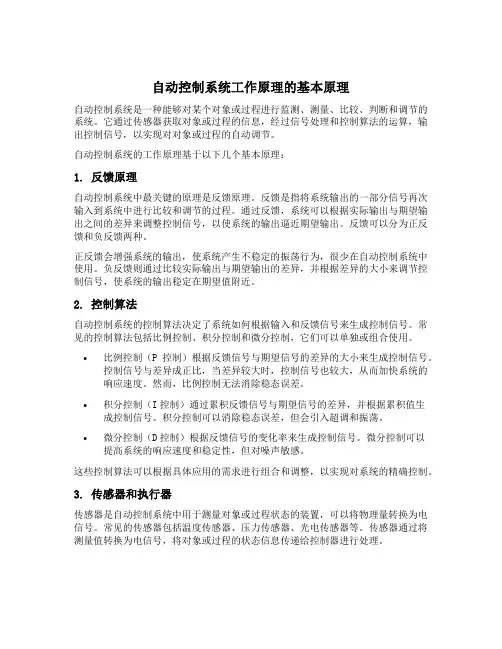

自动控制系统工作原理的基本原理自动控制系统是一种能够对某个对象或过程进行监测、测量、比较、判断和调节的系统。

它通过传感器获取对象或过程的信息，经过信号处理和控制算法的运算，输出控制信号，以实现对对象或过程的自动调节。

自动控制系统的工作原理基于以下几个基本原理：1. 反馈原理自动控制系统中最关键的原理是反馈原理。

反馈是指将系统输出的一部分信号再次输入到系统中进行比较和调节的过程。

通过反馈，系统可以根据实际输出与期望输出之间的差异来调整控制信号，以使系统的输出逼近期望输出。

反馈可以分为正反馈和负反馈两种。

正反馈会增强系统的输出，使系统产生不稳定的振荡行为，很少在自动控制系统中使用。

负反馈则通过比较实际输出与期望输出的差异，并根据差异的大小来调节控制信号，使系统的输出稳定在期望值附近。

2. 控制算法自动控制系统的控制算法决定了系统如何根据输入和反馈信号来生成控制信号。

常见的控制算法包括比例控制、积分控制和微分控制，它们可以单独或组合使用。

•比例控制（P控制）根据反馈信号与期望信号的差异的大小来生成控制信号。

控制信号与差异成正比，当差异较大时，控制信号也较大，从而加快系统的响应速度。

然而，比例控制无法消除稳态误差。

•积分控制（I控制）通过累积反馈信号与期望信号的差异，并根据累积值生成控制信号。

积分控制可以消除稳态误差，但会引入超调和振荡。

•微分控制（D控制）根据反馈信号的变化率来生成控制信号。

微分控制可以提高系统的响应速度和稳定性，但对噪声敏感。

这些控制算法可以根据具体应用的需求进行组合和调整，以实现对系统的精确控制。

3. 传感器和执行器传感器是自动控制系统中用于测量对象或过程状态的装置，可以将物理量转换为电信号。

常见的传感器包括温度传感器、压力传感器、光电传感器等。

传感器通过将测量值转换为电信号，将对象或过程的状态信息传递给控制器进行处理。

执行器是自动控制系统中用于输出控制信号的装置，可以将电信号转换为物理量。

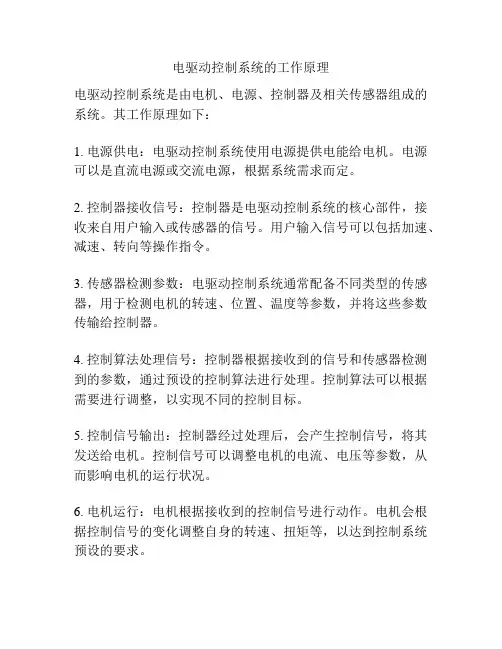

电驱动控制系统的工作原理
电驱动控制系统是由电机、电源、控制器及相关传感器组成的系统。

其工作原理如下：
1. 电源供电：电驱动控制系统使用电源提供电能给电机。

电源可以是直流电源或交流电源，根据系统需求而定。

2. 控制器接收信号：控制器是电驱动控制系统的核心部件，接收来自用户输入或传感器的信号。

用户输入信号可以包括加速、减速、转向等操作指令。

3. 传感器检测参数：电驱动控制系统通常配备不同类型的传感器，用于检测电机的转速、位置、温度等参数，并将这些参数传输给控制器。

4. 控制算法处理信号：控制器根据接收到的信号和传感器检测到的参数，通过预设的控制算法进行处理。

控制算法可以根据需要进行调整，以实现不同的控制目标。

5. 控制信号输出：控制器经过处理后，会产生控制信号，将其发送给电机。

控制信号可以调整电机的电流、电压等参数，从而影响电机的运行状况。

6. 电机运行：电机根据接收到的控制信号进行动作。

电机会根据控制信号的变化调整自身的转速、扭矩等，以达到控制系统预设的要求。

7. 反馈信息传回控制器：电驱动控制系统通常会内置反馈传感器，用于检测电机运行状态。

反馈信息会传回控制器，以便控制器根据反馈信息进行进一步的调整和优化。

通过不断循环上述步骤，电驱动控制系统可以实现对电机的精确控制，满足用户的需求。

控制系统及工作原理说明嘿，朋友们！今天咱来聊聊控制系统及工作原理。

你想想看啊，这控制系统就好比是一个大管家。

家里啥事儿都得它来操心，来安排，来调度。

就像咱家里的电闸，它就是一个小小的控制系统呢。

它控制着家里的电，啥时候该通电，啥时候该断电，都得听它的。

再比如说汽车的控制系统吧，那可重要了去了。

它得管着发动机怎么转，速度怎么变，刹车啥时候踩。

这不就跟个总指挥似的嘛！要是这个控制系统出了啥毛病，那车子还不得乱套啦？其实啊，控制系统无处不在。

大到工厂里的那些大型机器设备，小到咱手里的手机，都有它自己的控制系统。

工厂里的控制系统就像是一个超级大脑，指挥着各种机器协同工作。

它得精确到每一个步骤，每一个细节，不然生产出来的东西可就不达标啦。

你说这要是出了错，得浪费多少材料和人力呀！而手机的控制系统呢，虽然小，但功能可不少。

它得管着屏幕怎么显示，程序怎么运行，信号怎么接收。

这就像是一个小魔术盒，各种神奇的功能都靠它来实现。

控制系统的工作原理呢，其实也不难理解。

就像是一个乐队指挥，它得根据乐谱来指挥乐队里的各种乐器，让它们发出和谐美妙的声音。

控制系统也是一样，它得根据设定好的程序和规则，来控制各种设备和部件，让它们协同工作，达到我们想要的效果。

比如说空调的控制系统吧，它得根据我们设定的温度来控制压缩机的工作。

温度高了，它就让压缩机使劲干活，温度低了，它就叫压缩机休息休息。

这不就跟咱人一样嘛，热了就脱衣服，冷了就加衣服。

再看看那些智能机器人，它们的控制系统更是厉害。

它们得识别周围的环境，理解我们的指令，然后做出相应的动作。

这可比咱普通人厉害多了吧！总之呢，控制系统就像是一个幕后英雄，默默地工作着，让我们的生活变得更加便捷和舒适。

没有它，这世界可就乱套啦！所以啊，我们可得好好感谢这些控制系统，是它们让我们的生活变得如此美好。

你说是不是呢？原创不易，请尊重原创，谢谢!。

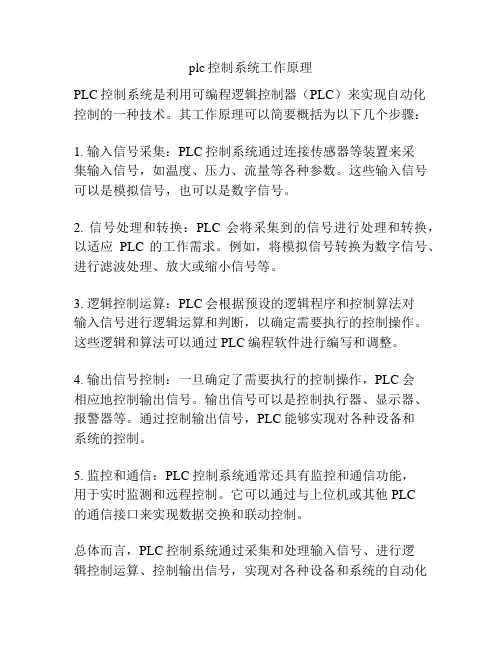

plc控制系统工作原理
PLC控制系统是利用可编程逻辑控制器（PLC）来实现自动化控制的一种技术。

其工作原理可以简要概括为以下几个步骤：
1. 输入信号采集：PLC控制系统通过连接传感器等装置来采
集输入信号，如温度、压力、流量等各种参数。

这些输入信号可以是模拟信号，也可以是数字信号。

2. 信号处理和转换：PLC会将采集到的信号进行处理和转换，以适应PLC的工作需求。

例如，将模拟信号转换为数字信号、进行滤波处理、放大或缩小信号等。

3. 逻辑控制运算：PLC会根据预设的逻辑程序和控制算法对
输入信号进行逻辑运算和判断，以确定需要执行的控制操作。

这些逻辑和算法可以通过PLC编程软件进行编写和调整。

4. 输出信号控制：一旦确定了需要执行的控制操作，PLC会
相应地控制输出信号。

输出信号可以是控制执行器、显示器、报警器等。

通过控制输出信号，PLC能够实现对各种设备和
系统的控制。

5. 监控和通信：PLC控制系统通常还具有监控和通信功能，
用于实时监测和远程控制。

它可以通过与上位机或其他PLC
的通信接口来实现数据交换和联动控制。

总体而言，PLC控制系统通过采集和处理输入信号、进行逻
辑控制运算、控制输出信号，实现对各种设备和系统的自动化
控制和监控。

其工作原理基于预设的逻辑程序和算法，能够灵活应对各种工业自动化场景的需求。

整车控制系统是指对整车车辆动力、底盘、车身、安全等多个方面进行统一管理和控制的系统，它对车辆的性能、安全性、舒适性等方面都有着重要的影响。

整车控制系统的结构组成和工作原理是整车研发和制造的重要内容之一，下面将对整车控制系统的结构组成和工作原理进行详细的介绍。

一、整车控制系统的结构组成整车控制系统包括动力总成控制系统、底盘控制系统、车身控制系统和安全控制系统四个方面。

1. 动力总成控制系统动力总成控制系统主要包括发动机控制系统、变速器控制系统和电子控制单元（ECU）。

发动机控制系统负责对发动机进行燃烧过程的控制和调整，以保证发动机的性能和经济性。

变速器控制系统则负责控制变速器的换挡过程，从而实现车辆的动力传递和速度调整。

ECU作为动力总成控制系统的核心，对发动机和变速器等多个部件进行统一管理和协调。

2. 底盘控制系统底盘控制系统主要包括悬挂系统、转向系统、制动系统和轮胎系统等。

悬挂系统负责对车辆的悬挂调整和减震控制，以保证车辆行驶时的稳定性和舒适性。

转向系统则负责实现车辆的转向控制，从而保证车辆的行驶轨迹和稳定性。

制动系统负责对车辆的制动力进行控制和调整，以保证车辆的制动安全性。

轮胎系统则负责监测和调整车辆轮胎的气压和磨损情况，以确保车辆的抓地性和操控性能。

3. 车身控制系统车身控制系统主要包括车身稳定控制系统、车身动力学控制系统和空调系统等。

车身稳定控制系统负责对车辆的侧倾和悬挂调整，以保证车辆在高速行驶和急转弯时的稳定性。

车身动力学控制系统则负责监测和调整车辆的加速、刹车和转向等动作，以保证车辆行驶时的平顺性和稳定性。

空调系统则负责对车辆的空调温度和通风进行控制和调整，以保证车内的舒适性和温度适宜。

4. 安全控制系统安全控制系统主要包括防抱死制动系统（ABS）、牵引力控制系统（TCS）、车辆稳定控制系统（VSC）和安全气囊系统等。

ABS系统负责对车辆制动时的制动力进行调整和控制，以避免车辆制动时的打滑和失控。

控制系统工作原理
控制系统工作原理是指通过运用不同的控制方法和元件，使被控对象按照预定要求进行运行或操作的一种系统。

它主要分为开环控制系统和闭环控制系统两种。

开环控制系统是指控制器的输出不受被控对象的反馈影响。

在该系统中，控制器根据事先设定的规律和输入信号，输出一个指令信号，进而对被控对象进行控制。

开环控制系统在控制过程中缺乏对被控对象输出状态的监测和调整，因此对被控对象的影响较小，但也容易受到外界干扰而产生误差。

闭环控制系统是指控制器的输出受被控对象的反馈影响，并根据反馈信号调整控制器的输出。

在该系统中，控制器输出的指令信号经过被控对象后，被控对象的输出信号被反馈给控制器，控制器根据反馈信号与设定值之间的差异，调整其输出信号，从而对被控对象进行控制。

闭环控制系统通过不断的反馈和调整，能够减小对外界干扰的影响，提高控制精度。

控制系统的工作原理可以简单描述为：首先，通过传感器获取被控对象的状态或输出信号，并将其转化为电信号；然后，控制器接收输入信号和设定值，根据设定的控制规律计算输出信号；接下来，控制器将输出信号转化为能够被被控对象理解的信号，传输给被控对象；最后，被控对象接收并执行控制信号，将其输出信号转化为反馈信号，并通过反馈器传输回控制器。

控制器利用反馈信号与设定值之间的差异来调整输出信号，并不断重复这一过程，以达到对被控对象进行精确控制的目的。

通过不同的控制方法和元件的组合与应用，控制系统可以实现各种控制任务，如温度控制、速度控制、压力控制等。

控制系统的工作原理在现代工业、交通、电力等领域中起着重要的作用，提高了设备的自动化程度，提升了生产效率和质量。

控制系统的构成和工作原理
控制系统通常由以下几个主要组成部分构成：
1. 输入：控制系统接收的信号或信息，通常是来自于系统的感知器或传感器等设备。

2. 控制器：控制系统的核心部分，根据输入信号进行处理和计算，生成相应的控制指令。

3. 执行器：控制系统的输出部分，根据控制指令执行相应的操作，控制被控对象的状态或行为。

4. 反馈回路：控制系统通常会引入反馈回路，将被控对象的状态或行为的信息反馈给控制器，以实现对系统的闭环控制。

控制系统的工作原理可以分为开环控制和闭环控制两种：
1. 开环控制：控制器根据预先设定的控制指令，直接输出到执行器，控制被控对象的状态或行为。

开环控制没有反馈回路，无法对系统的实际状态进行实时调整。

优点是简单，适用于一些简单的控制需求，缺点是对系统外部的扰动和内部的参数变化较为敏感。

2. 闭环控制：控制器根据感知器或传感器等设备反馈的信息，与预设的控制指令进行比较，计算出控制误差，并调整控制指令，再次输出到执行器，通过不断调整控制指令，使得被控对象的状态或行为逐渐接近预设值。

闭环控制可以实现对系统状态的实时调整和校正，能够对扰动和参数变化做出相应的补偿。

优点是精确、稳定，适用于对系统要求高精度和稳定性的控制需求，缺点是比开环控制复杂一些。

需要注意的是，控制系统的构成和工作原理可以根据具体的应用领域和需求而有所差异，上述仅为一般情况下的描述。

自动控制系统的工作原理自动控制系统是一种能够实现对某个系统或过程进行自动化控制的系统。

它通过感知、比较和调整来实现对被控对象的控制，从而使其能够按照既定的要求和目标进行运行。

本文将介绍自动控制系统的工作原理，包括感知、比较和调整三个方面。

感知是自动控制系统的第一步。

在感知阶段，系统通过传感器或其他感知装置获取被控对象的状态信息。

这些状态信息可以是温度、压力、速度、位置等物理量，也可以是其他与被控对象相关的参数。

感知装置将获取到的信息转化为电信号或数字信号，并传递给控制器进行处理。

比较是自动控制系统的第二步。

在比较阶段，控制器将感知到的被控对象的状态信息与预设的目标值进行比较。

目标值是根据系统的要求和目标设定的，可以是一个固定值，也可以是一个变化的参考值。

通过比较，控制器可以确定被控对象的状态与目标值之间的差距，进而确定需要采取的控制措施。

调整是自动控制系统的第三步。

在调整阶段，控制器根据比较的结果，通过执行相应的控制算法或控制策略，对被控对象进行调整。

调整的方式可以是改变被控对象的输入信号，也可以是改变被控对象的工作状态。

通过不断地感知、比较和调整，控制系统可以将被控对象的状态逐渐调整到预设的目标值附近，实现对被控对象的自动化控制。

自动控制系统的工作原理可以用一个简单的例子来说明。

假设有一个温度控制系统，目标是将某个房间的温度控制在设定的范围内。

在感知阶段，系统通过温度传感器感知房间的实际温度，并将其转化为电信号传递给控制器。

在比较阶段，控制器将实际温度与设定的目标温度进行比较，得到温度差值。

在调整阶段，控制器根据温度差值执行相应的控制策略，比如调节空调或暖气的输出功率，以使房间的温度逐渐接近设定的目标温度。

总结起来，自动控制系统的工作原理可以概括为感知、比较和调整三个步骤。

通过这三个步骤的循环反馈，控制系统可以实现对被控对象的自动化控制。

自动控制系统在工业、交通、能源等领域有着广泛的应用，为提高生产效率、降低能耗、提升安全性等方面做出了重要贡献。

电机控制系统工作原理一、电机控制系统的组成电机控制系统主要由电机、控制器、传感器和执行器等部分组成。

电机是系统的动力输出元件，控制器负责处理传感器采集的数据，并发出控制指令，传感器检测电机的运行状态，执行器则根据控制器的指令调整电机的运行状态。

二、电机的工作原理电机是一种能将电能转化为机械能的装置，它通过磁场和电流相互作用产生旋转力矩，从而驱动电机旋转。

电机的种类繁多，按照工作原理可分为直流电机和交流电机两大类。

三、控制电路的工作原理控制电路主要由控制器和电路元件组成，其工作原理是通过电路将输入的信号进行放大、处理和转换，然后输出到执行器，控制电机的运行状态。

控制电路可以分为模拟电路和数字电路两种类型。

四、传感器的工作原理传感器是一种检测装置，能够感受被测量对象的变化并输出相应的电信号。

传感器的工作原理是利用物理、化学或生物效应等手段，将被测量的变化转化为电信号的变化，然后通过电路将电信号传递给控制器。

五、执行器的工作原理执行器是根据控制器的指令来调整电机运行状态的装置。

执行器一般由电动装置、气动装置或液压装置等组成，其工作原理是通过接收控制器的指令，驱动电机旋转或停止，从而调整电机的运行状态。

六、控制算法的实现控制算法是用来实现控制系统自动调节的关键技术之一。

控制算法的工作原理是将传感器采集的信号进行数据处理和计算，根据计算结果输出相应的控制指令，驱动执行器调整电机的运行状态，从而实现电机的自动控制。

七、电源的管理电源管理是指对电源进行分配、监控、保护和管理等一系列活动。

在电机控制系统中，电源管理主要负责对系统中的各个部件提供稳定的电源供应，并保证电源的质量和安全可靠性。

电源管理主要包括电源的分配、电压和电流的监控、过载保护和电源故障的处理等方面的内容。

控制系统的工作原理1. 概述控制系统是一种用于自动化控制和调节过程的系统，广泛应用于工业、交通、航空航天等领域。

它通过测量被控对象的状态，并根据设定值进行比较和计算，输出控制信号，从而实现对被控对象的控制和调节。

本文将深入探讨控制系统的工作原理，包括反馈控制原理、控制器的种类、控制信号的生成等方面内容。

2. 反馈控制原理控制系统的基本原理是反馈控制。

反馈控制是指在控制过程中，通过对被控对象输出的实际状态进行测量，并与设定值进行比较，计算出误差，并根据误差进行调整控制信号，以期望将误差降至最小。

主要包括以下几个步骤：2.1 传感器传感器是实现对被控对象状态测量的重要组成部分。

传感器将被测量的物理量转换为电信号，并输出给控制系统。

常用的传感器有温度传感器、压力传感器、光敏传感器等。

传感器的准确性和稳定性对控制系统的性能有重要影响。

2.2 比较器比较器是用于将测量值与设定值进行比较的元件。

比较器通常通过计算得到误差值，即实际测量值与设定值之间的差异。

根据误差的正负情况，控制系统将采取不同的控制策略。

2.3 控制器控制器是控制系统中的核心部分，根据误差值和控制策略，生成相应的控制信号。

常见的控制器包括比例控制器、积分控制器、微分控制器等。

3. 控制器的种类控制器的种类多种多样，根据应用场景和控制要求的不同，可以选择不同类型的控制器。

以下是几种常见的控制器类型：3.1 比例控制器比例控制器根据误差的大小，直接输出与误差成正比的控制信号。

其输出信号的大小和误差大小成线性关系。

3.2 积分控制器积分控制器是在比例控制器的基础上加入了误差的积分，以消除系统误差的稳态。

积分控制器的输出信号与误差的积分值成正比。

3.3 微分控制器微分控制器是根据误差的变化率来调节控制信号，以加快系统的响应速度。

微分控制器的输出信号与误差变化率成正比。

3.4 PID控制器PID控制器是将比例控制器、积分控制器和微分控制器进行组合，综合考虑系统的稳态误差、响应速度和稳定性等因素。

自动化控制系统的工作原理自动化控制系统是现代工业生产中不可或缺的关键技术之一。

它通过对各种物理量的感知、测量和处理，实现对生产过程的自动化监控与控制。

本文将介绍自动化控制系统的基本组成部分和工作原理，以及其在不同行业中的应用。

一、自动化控制系统的基本组成部分1. 传感器与执行器：传感器用于感知和测量生产过程中的各种物理量，如温度、压力、流量等；而执行器则用于根据控制系统的指令执行相应的操作，如开关阀门、调节速度等。

2. 控制器：控制器是自动化控制系统的核心部件，它接收传感器采集的信号，经过处理后生成控制指令，然后将指令发送给执行器进行操作控制。

3. 人机界面：人机界面提供了操作和监控自动化控制系统的接口，如触摸屏、键盘、显示器等设备，使操作人员可以通过界面直观地了解系统运行情况，并进行设定与调整。

二、自动化控制系统的工作原理1. 信号采集与处理：自动化控制系统首先通过传感器感知生产过程中的各种物理量，将其转化为相应的电信号，并进行放大、滤波、线性化等处理，以确保信号的准确性和稳定性。

2. 控制算法：控制器通过预先设定的控制算法对采集到的信号进行处理，生成控制指令。

常用的控制算法包括比例积分微分（PID）控制、模糊控制、神经网络控制等，根据具体的应用需求选择不同的算法。

3. 控制指令传递：控制指令经过调制、编码等方式进行传输，可以通过有线或无线的方式传递给执行器。

传输过程中需考虑实时性和可靠性，以确保指令能够准确地传递到执行器端。

4. 执行器操作：执行器接收到控制指令后，根据指令进行相应的操作，控制生产过程中的各种执行元件，实现对生产过程的精确控制。

三、自动化控制系统的应用自动化控制系统广泛应用于各个行业，如工业生产、交通运输、能源管理等。

以下是几个典型的应用案例：1. 工厂自动化：自动化控制系统可以实现对工厂生产线的自动化控制，提高生产效率和质量。

例如，在汽车制造业中，自动化控制系统可以对机器人进行精准控制，实现车身焊接、喷涂等工艺过程的自动化操作。

计算机控制系统的组成及其工作原理大家好，今天我要给大家讲解一下计算机控制系统的组成及其工作原理。

我们要明白什么是计算机控制系统。

简单来说，计算机控制系统就是用计算机来控制其他设备的一种方法。

它可以实现对各种设备的精确控制，提高生产效率和质量。

那么，计算机控制系统到底由哪些部分组成呢？它的工作原理又是怎样的呢？接下来，我将从以下几个方面给大家详细讲解。

一、计算机控制系统的组成1.1 控制器硬件计算机控制系统的核心是控制器，它负责接收输入信号，经过处理后输出控制信号。

控制器硬件主要包括中央处理器(CPU)、存储器、输入输出接口等部分。

其中，中央处理器是控制器的大脑，负责执行各种指令；存储器用于存储程序和数据；输入输出接口用于与被控设备进行通信。

1.2 传感器和执行器传感器是计算机控制系统的眼睛，负责感知外部环境的变化。

它可以将物理量转换成电信号，供控制器处理。

常见的传感器有温度传感器、压力传感器、位置传感器等。

执行器则是计算机控制系统的手和脚，负责根据控制器发出的控制信号执行相应的操作。

常见的执行器有电机、电磁阀、开关等。

二、计算机控制系统的工作原理2.1 信号采集和处理计算机控制系统的工作开始于信号采集。

传感器将外部环境的物理量转换成电信号，通过输入输出接口传输给控制器。

控制器收到信号后，进行采样、量化和编码处理，将其转化为数字信号。

这一过程需要用到一些专门的芯片和技术，如模数转换器(ADC)和数字信号处理器(DSP)。

2.2 控制策略设计控制策略是计算机控制系统的灵魂，它决定了系统如何根据输入信号进行控制。

常见的控制策略有PID控制、模糊控制、神经网络控制等。

这些控制策略都有各自的优缺点，需要根据具体应用场景进行选择。

在设计控制策略时，需要考虑系统的稳定性、响应速度、鲁棒性等因素。

2.3 控制算法实现控制算法是将控制策略具体化为一系列指令的过程。

这些指令需要通过中央处理器来执行。

在实现控制算法时，需要注意算法的复杂度、可读性和可维护性。

一、控制系统工作原理1、控制系统原理：（控制面板图如下）（1）、“电源”按钮：按下该按钮，控制系统通电，再次按该按钮，控制器断电；（2）、“操作方式”选择开关：用于选择“手动”和“自动”两种工作状态，“手动”状态下，调整电机旋转方向、速度、焊枪高度及起弧位置等，为正常焊接做准备；“自动”状态下，进行正常焊接流程。

（3）、“正转/停/反转”开关：“手动”状态下，将该旋钮旋转到“正转”位置，电机正向旋转；在“停”位置时，电机停止旋转；反知，当旋钮指向“反向”位置时，电机作反向旋转。

（4）、“旋转速度”旋钮用于调节电机转动速度，用户根据工件直径大小及焊接工艺调整电机速度。

（5）、“顶紧”按钮：电动该按钮，尾座升出，将工件顶紧；再次点动该按钮，尾座缩回，将工件松开。

（6）、“焊枪升降”按钮：“手动”状态下点动该按钮，焊枪下降；再次点动该按钮，焊枪上升。

(7)、“启动”按钮：再“自动”状态下，点动该按钮，进入自动焊接程序。

（8）、“急停”按钮，在正常焊接工程中出现紧急情况时，按下该开关，将系统停止。

2、参数设置文本开机画面，点“↓”键，叶面跳转到该叶面中，“电机采样脉冲”用于设置电机旋转角度，该脉冲数目与电机旋转的实际角度成正比。

“电机启动延时”：该参数指焊接工程中，从焊枪下降到位到电机开始旋转的那段时间；“焊机启动延时”：该参数指焊接工程中，从焊枪下降到位到焊机开始起弧的那段时间；再次点击文本面板上的“↓”键，页面跳转到下图：“填丝延时”：在用到自动氩弧焊填丝的情况下，该参数指从焊枪下降到位到自动填丝机开始送丝的那段时间；“停丝延时”：即在焊接工程中，电机工作至设定角度到自动填丝机停止送丝的那段时间。

“停焊延时”：在焊接工程中，电机工作至设定角度到焊机停止工作的那段时间。

再次点击文本面板上的“↓”键，页面跳转到下图：“停转延时”：在焊接工程中，电机工作至设定角度到电机停止转动的那段时间。

“焊枪上升延时”：在焊接工程中，电机工作至设定角度到焊枪自动上升的那段时间。
