工程力学第4版(静力学)答案

第一章静力学基本概念与物体的受力分析下列习题中，未画出重力的各物体的自重不计，所有接触面均为光滑接触。

1.1试画出下列各物体（不包括销钉与支座）的受力图。

解：如图1.2画出下列各物体系统中各物体（不包括销钉与支座）以及物体系统整体受力图。

解：如图1.3铰链支架由两根杆AB、CD和滑轮、绳索等组成，如题1.3图所示。

在定滑轮上吊有重为W的物体H。

试分别画出定滑轮、杆CD、杆AB和整个支架的受力图。

解：如图1.4题1.4图示齿轮传动系统，O1为主动轮，旋转方向如图所示。

试分别画出两齿轮的受力图。

解：1.5结构如题1.5图所示，试画出各个部分的受力图。

解：第二章汇交力系2.1在刚体的A点作用有四个平面汇交力。

其中F1＝2kN，F2=3kN，F3=lkN，F4=2.5kN，方向如题2.1图所示。

用解读法求该力系的合成结果。

解2.2 题2.2图所示固定环受三条绳的作用，已知F1＝1kN，F2=2kN，F3=l.5kN。

求该力系的合成结果。

解：2.2图示可简化为如右图所示2.3 力系如题2.3图所示。

已知：F 1＝100N ，F 2=50N ，F 3=50N ，求力系的合力。

解：2.3图示可简化为如右图所示2.4 球重为W ＝100N ，悬挂于绳上，并与光滑墙相接触，如题2.4图所示。

已知，试求绳所受的拉力及墙所受的压力。

解：2.4图示可简化为如右图所示墙所受的压力F=57.74N2.5 均质杆AB 重为W 、长为 l ，两端置于相互垂直的两光滑斜面上，如题2.5图所示。

己知一斜面与水平成角，求平衡时杆与水平所成的角及距离OA 。

解：取 AB 杆为研究对象，受力如图所示由于杆件再三力作用下保持平衡，故三力应汇交于C 点。

AB 杆为均质杆，重力作用在杆的中点，则W 作用线为矩形ACBO 的对角线。

由几何关系得 所以 又因为 所以2.6 一重物重为20kN ，用不可伸长的柔索AB 及BC悬挂于题2.6图所示的平衡位置。

第一章习题下列习题中，凡未标出自重的物体，质量不计。

接触处都不计摩擦。

1-1试分别画出下列各物体的受力图。

1-2试分别画出下列各物体系统中的每个物体的受力图。

1-3试分别画出整个系统以及杆BD，AD，AB（带滑轮C，重物E和一段绳索）的受力图。

1-4构架如图所示，试分别画出杆HED，杆BDC及杆AEC的受力图。

1-5构架如图所示，试分别画出杆BDH，杆AB，销钉A及整个系统的受力图。

1-6构架如图所示，试分别画出杆AEB，销钉A及整个系统的受力图。

1-7构架如图所示，试分别画出杆AEB，销钉C，销钉A及整个系统的受力图。

1-8结构如图所示，力P作用在销钉C上，试分别画出AC，BCE及DEH 部分的受力图。

参考答案1-1解：1-2解：1-3解：1-4解：1-5解：1-6解：1-7解：1-8解：第二章习题参考答案2-1解：由解析法，故：2-2解：即求此力系的合力，沿OB建立x坐标，由解析法，有故：方向沿OB。

2-3解：所有杆件均为二力杆件，受力沿直杆轴线。

（a）由平衡方程有：联立上二式，解得：（拉力）（压力）（b）由平衡方程有：联立上二式，解得：（拉力）（压力）（c）由平衡方程有：联立上二式，解得：(拉力)（压力）（d）由平衡方程有：联立上二式，解得：(拉力)(拉力)2-4解：（a）受力分析如图所示：由由(b)解：受力分析如图所示：由联立上二式，得：2-5解：几何法：系统受力如图所示三力汇交于点D，其封闭的力三角形如图示所以：（压力）（与X轴正向夹150度）2-6解：受力如图所示：已知，，由由2-7解：受力分析如图所示，取左半部分为研究对象由联立后，解得：由二力平衡定理2-8解：杆AB，AC均为二力杆，取A点平衡由联立上二式，解得：（受压）（受压）2-9解：各处全为柔索约束，故反力全为拉力，以D，B点分别列平衡方程（1）取D点，列平衡方程由（2）取B点列平衡方程由2-10解：取B为研究对象：由取C为研究对象：由由联立上二式，且有解得：取E为研究对象：由故有：2-11解：取A点平衡：联立后可得：取D点平衡，取如图坐标系：由对称性及2-12解：整体受力交于O点，列O点平衡由联立上二式得：（压力）列C点平衡联立上二式得：（拉力）（压力）2-13解：（1）取DEH部分，对H点列平衡联立方程后解得：（2）取ABCE部分，对C点列平衡且联立上面各式得：（3）取BCE部分。

第一章习题下列习题中，凡未标出自重的物体，质量不计。

接触处都不计摩擦。

1-1试分别画出下列各物体的受力图。

1-2试分别画出下列各物体系统中的每个物体的受力图。

1-3试分别画出整个系统以及杆BD，AD，AB（带滑轮C，重物E和一段绳索）的受力图。

1-4构架如图所示，试分别画出杆HED，杆BDC及杆AEC的受力图。

1-5构架如图所示，试分别画出杆BDH，杆AB，销钉A及整个系统的受力图。

1-6构架如图所示，试分别画出杆AEB，销钉A及整个系统的受力图。

1-7构架如图所示，试分别画出杆AEB，销钉C，销钉A及整个系统的受力图。

1-8结构如图所示，力P作用在销钉C上，试分别画出AC，BCE及DEH部分的受力图。

参考答案1-1解：1-2解：1-3解：1-4解：1-5解：1-6解：1-7解：1-8解：第二章习题参考答案2-1解：由解析法，23cos 80RX F X P P N12sin 140RY F Y P P N故：22161.2R RX RY F F F N1(,)arccos 2944RYR RF F P F2-2解：即求此力系的合力，沿OB 建立x 坐标，由解析法，有123cos45cos453RX F X P P P KN 13sin 45sin 450RY F Y P P 故：223R RX RY F F F KN 方向沿OB 。

2-3解：所有杆件均为二力杆件，受力沿直杆轴线。

（a ）由平衡方程有：0X sin 300AC AB F F 0Y cos300AC F W联立上二式，解得：0.577AB F W （拉力）1.155AC F W （压力）（b ）由平衡方程有：0X cos700AC AB F F 0Y sin 700AB F W 联立上二式，解得：1.064AB F W （拉力）0.364AC F W （压力）（c ）由平衡方程有：0X cos60cos300AC AB F F0Y sin 30sin 600AB AC F F W 联立上二式，解得：0.5AB F W (拉力) 0.866AC F W （压力）（d ）由平衡方程有：0X sin 30sin 300AB AC F F 0Y cos30cos300AB AC F F W 联立上二式，解得：0.577AB F W (拉力) 0.577AC F W (拉力)2-4解：（a）受力分析如图所示：由x224cos45042RAF P15.8RAF KN由0Y222sin45042RA RBF F P7.1RBF KN(b)解：受力分析如图所示：由0x3cos45cos45010RARB F F P 0Y1sin 45sin 45010RA RB F F P 联立上二式，得：22.410RA RBF KN F KN2-5解：几何法：系统受力如图所示三力汇交于点D ，其封闭的力三角形如图示所以：5RAF KN（压力）5RBF KN（与X 轴正向夹150度）2-6解：受力如图所示：已知，1R F G ，2AC F G 由x cos 0AC rF F 12cosG G 由0Ysin 0AC NF F W 22221sinNF WG WG G 2-7解：受力分析如图所示，取左半部分为研究对象由x cos 45cos450RA CB P F F 0Ysin 45sin 450CB RA F F 联立后，解得：0.707RAF P0.707RBF P由二力平衡定理0.707RB CB CBF F F P2-8解：杆AB ，AC 均为二力杆，取A 点平衡由x cos 60cos30AC AB F F W 0Ysin 30sin 60AB AC F F W联立上二式，解得：7.32AB F KN（受压）27.3ACF KN（受压）2-9解：各处全为柔索约束，故反力全为拉力，以D ，B 点分别列平衡方程（1）取D 点，列平衡方程由x sincos 0DB T W 0DBT Wctg （2）取B 点列平衡方程由0Y sin cos 0BD T T 230BD T T ctg WctgKN2-10解：取B 为研究对象：由0YsinBC F P sinBCP F 取C 为研究对象：由x cos sin sin 0BC DC CE F F F 由Ysin cos cos 0BC DC CE F F F 联立上二式，且有BC BCF F 解得：2cos12sincosCEPF取E 为研究对象：由0YcosNHCE F F CE CEF F 故有：22cos1cos2sin cos2sinNHP P F 2-11解：取A 点平衡：x sin 75sin 750AB AD F F 0Ycos75cos75AB AD F F P 联立后可得：2cos 75AD ABP F F 取D 点平衡，取如图坐标系：x cos5cos80AD ND F F cos5cos80NDADF F由对称性及AD ADF F cos5cos5222166.2cos80cos802cos 75N NDADP F F F KN2-12解：整体受力交于O 点，列O 点平衡由xcos cos300RA DCF F PY sin sin300RAF P联立上二式得： 2.92RAF KN1.33DCF KN（压力）列C点平衡x405DC ACF FY35BC ACF F联立上二式得： 1.67ACF KN（拉力）1.0BCF KN（压力）2-13解：（1）取DEH部分，对H点列平衡0 x25RD REF F0 Y15RDF Q联立方程后解得：5RDF Q2REF Q（2）取ABCE部分，对C点列平衡xcos450RE RAF FY sin450RB RAF F P且RE REF F联立上面各式得：22RAF Q2RBF QP（3）取BCE 部分。

第一章习题下列习题中，凡未标出自重的物体，质量不计。

接触处都不计摩擦。

1-1试分别画出下列各物体的受力图。

1-2试分别画出下列各物体系统中的每个物体的受力图。

1-3试分别画出整个系统以及杆BD ，AD ，AB （带滑轮C ，重物E 和一段绳索）的受力图。

1-4构架如图所示，试分别画出杆HED ，杆BDC 及杆AEC 的受力图。

1-5构架如图所示，试分别画出杆BDH ，杆AB ，销钉A 及整个系统的受力图。

1-6构架如图所示，试分别画出杆AEB ，销钉A 及整个系统的受力图。

1-7构架如图所示，试分别画出杆AEB ，销钉C ，销钉A 及整个系统的受力图。

1-8结构如图所示，力P 作用在销钉C 上，试分别画出AC ，BCE 及DEH 部分的受力图。

参考答案1-1解：1-2解：1-3解：1-4解：1-5解：1-6解：1-7解：1-8解：第二章习题参考答案2-1解：由解析法，23cos 80RX F X P P N θ==+=∑ 故：22161.2R RX RY F F F N =+=2-2解：即求此力系的合力，沿OB 建立x 坐标，由解析法，有故：223R RX RY F F F KN =+=方向沿OB 。

2-3解：所有杆件均为二力杆件，受力沿直杆轴线。

（a ）由平衡方程有：联立上二式，解得：0.577AB F W=（拉力） 1.155AC F W =（压力）（b ）由平衡方程有：联立上二式，解得：1.064AB F W=（拉力） 0.364AC F W =（压力）（c ）由平衡方程有：联立上二式，解得：0.5AB F W =(拉力)0.866AC F W =（压力）（d ）由平衡方程有：联立上二式，解得：0.577AB F W =(拉力)0.577AC F W =(拉力)2-4解：（a ）受力分析如图所示：由0x =∑224cos 45042RA F P ⋅-=+由0Y =∑222sin 45042RA RB F F P ⋅+-=+(b)解：受力分析如图所示：由联立上二式，得：2-5解：几何法：系统受力如图所示三力汇交于点D ，其封闭的力三角形如图示所以：5RA F KN =（压力）5RB F KN =（与X 轴正向夹150度）2-6解：受力如图所示：已知，1R F G =，2AC F G =由0x =∑cos 0AC r F F α-=由0Y =∑sin 0AC N F F W α+-=2-7解：受力分析如图所示，取左半部分为研究对象由0x =∑cos 45cos 450RA CB P F F --=联立后，解得：0.707RA F P =由二力平衡定理0.707RB CB CB F F F P '===2-8解：杆AB ，AC 均为二力杆，取A 点平衡由0x =∑cos 60cos300AC AB F F W ⋅--=联立上二式，解得：7.32AB F KN =-（受压）27.3AC F KN =（受压）2-9解：各处全为柔索约束，故反力全为拉力，以D ，B 点分别列平衡方程（1）取D 点，列平衡方程由0x =∑sin cos 0DB T W αα-=（2）取B 点列平衡方程由0Y =∑sin cos 0BD T T αα'-=2-10解：取B 为研究对象：由0Y =∑sin 0BC F P α-=取C 为研究对象： 由0x =∑cos sin sin 0BC DC CE F F F ααα'--=由0Y =∑sin cos cos 0BC DC CE F F F ααα--+=联立上二式，且有BC BC F F '=解得：取E 为研究对象： 由0Y =∑cos 0NH CE F F α'-=CE CE F F '=故有：2-11解：取A 点平衡： 联立后可得：2cos 75AD AB PF F ==取D 点平衡，取如图坐标系：由对称性及AD AD F F '=2-12解：整体受力交于O 点，列O 点平衡由0x =∑cos cos300RA DC F F P α+-=联立上二式得：2.92RA F KN = 1.33DC F KN =（压力）列C 点平衡联立上二式得：1.67AC F KN =（拉力） 1.0BC F KN =-（压力）2-13解：（1）取DEH 部分，对H 点列平衡 联立方程后解得：5RD F Q =（2）取ABCE 部分，对C 点列平衡且RE RE F F '= 联立上面各式得：22RA F Q =（3）取BCE 部分。

工程力学习题答案第一章 静力学基础知识思考题：1. ×;2. √;3. √;4. √;5. ×;6. ×;7. √;8. √习题一1．根据三力汇交定理，画出下面各图中A 点的约束反力方向。

解：（a ）杆AB 在A 、B 、C 三处受力作用。

由于力p 和B R的作用线交于点O 。

如图（a ）所示，根据三力平衡汇交定理，可以判断支座A 点的约束反力必沿通过A 、O 两点的连线。

（b ）同上。

由于力p 和B R的作用线交于O 点，根据三力平衡汇交定理，可判断A 点的约束反力方向如下图（b ）所示。

2．不计杆重，画出下列各图中AB 解：（a ）取杆AB 为研究对象，杆除受力p外，在B 处受绳索作用的拉力B T ，在A 和E 两处还受光滑接触面约束。

约束力A N 和E的方向分别沿其接触表面的公法线，并指向杆。

其中力E N与杆垂直，力A N通过半圆槽的圆心O 。

AB 杆受力图见下图（a ）。

(b)由于不计杆重，曲杆BC 只在两端受铰销B 和C 对它作用的约束力B N 和C N ，故曲杆BC 是二力构件或二力体，此两力的作用线必须通过B 、C 两点的连线，且B N =C N 。

研究杆A N 和B N，以及力偶m 的作用而平衡。

根据力偶的性质，A N 和B N必组成一力偶。

(d)由于不计杆重，杆AB 在A 、C 两处受绳索作用的拉力A T 和C T，在B 点受到支座反力B N 。

A T 和C T相交于O 点，根据三力平衡汇交定理，可以判断B N必沿通过B 、O 两点的连线。

见图(d).第二章力系的简化与平衡思考题：1. √;2. ×;3. ×;4. ×;5. √;6. ×;7. ×;8. ×;9. √.1．平面力系由三个力和两个力偶组成，它们的大小和作用位置如图示，长度单位为cm ，求此力系向O 点简化的结果，并确定其合力位置。

工程力学静力学课后习题答案工程力学静力学课后习题答案引言：工程力学是一门研究物体受力和运动的学科，静力学是其中的一个重要分支。

通过学习静力学，我们可以了解物体在静止状态下受力的规律，掌握解决工程实际问题的方法和技巧。

本文将针对工程力学静力学课后习题进行解答，帮助读者更好地掌握相关知识。

一、力的平衡1. 一个物体受到两个力的作用，一个力为30N，方向为东，另一个力为40N，方向为南。

求合力的大小和方向。

解答：根据力的平衡条件，合力为0。

设合力的大小为F，方向为θ。

根据三角函数的定义，可以得到以下方程：30cosθ = 40sinθ解方程可得，θ ≈ 53.13°，F ≈ 50N。

因此，合力的大小为50N，方向为东南。

2. 一个物体质量为20kg，受到一个斜向上的力F，使其保持静止。

已知斜向上的力与水平方向的夹角为30°，求F的大小。

解答：根据力的平衡条件，物体受到的合力为0。

设F的大小为F，根据三角函数的定义，可以得到以下方程：Fsin30° = 20 * 9.8解方程可得，F ≈ 196N。

因此，F的大小为196N。

二、支持反力1. 一个物体质量为50kg，放在一个水平面上，受到一个向上的力F，使其保持静止。

已知F与水平面的夹角为60°，求支持反力的大小。

解答：根据力的平衡条件，物体受到的合力为0。

设支持反力的大小为N，根据三角函数的定义，可以得到以下方程：Nsin60° = 50 * 9.8解方程可得，N ≈ 490N。

因此，支持反力的大小为490N。

2. 一个物体质量为30kg，放在一个斜面上，斜面与水平面的夹角为30°。

已知物体沿斜面下滑的加速度为2m/s²，求斜面对物体的支持反力的大小。

解答：根据牛顿第二定律，物体所受合力等于质量乘以加速度。

设斜面对物体的支持反力的大小为N，根据三角函数的定义，可以得到以下方程：Nsin30° - 30 * 9.8 * cos30° = 30 * 2解方程可得，N ≈ 147.1N。

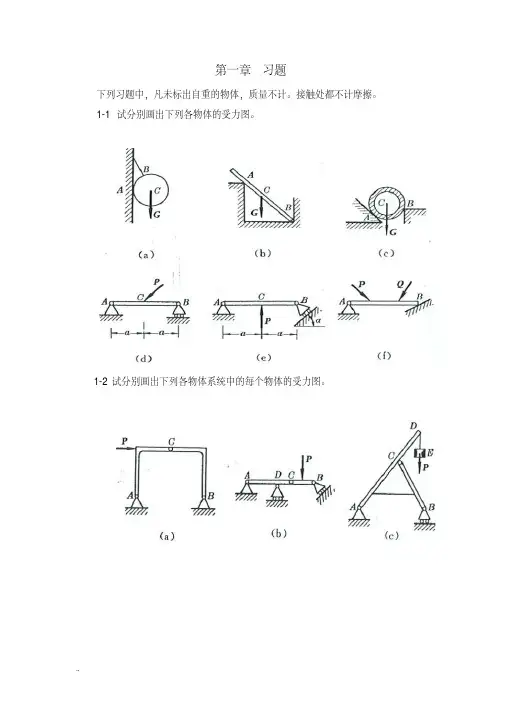

第一章习题下列习题中，凡未标出自重的物体，质量不计。

接触处都不计摩擦。

1-1试分别画出下列各物体的受力图。

1-2试分别画出下列各物体系统中的每个物体的受力图。

1-3试分别画出整个系统以及杆BD，AD，AB（带滑轮C，重物E和一段绳索）的受力图。

1-4构架如图所示，试分别画出杆HED，杆BDC及杆AEC的受力图。

1-5构架如图所示，试分别画出杆BDH，杆AB，销钉A及整个系统的受力图。

1-6构架如图所示，试分别画出杆AEB，销钉A及整个系统的受力图。

1-7构架如图所示，试分别画出杆AEB，销钉C，销钉A及整个系统的受力图。

1-8结构如图所示，力P作用在销钉C上，试分别画出AC，BCE及DEH部分的受力图。

参考答案1-1解：1-2解：1-3解：1-4解：1-5解：1-6解：1-7解：1-8解：第二章 习题参考答案2-1解：由解析法，23cos 80RX F X P P Nθ==+=∑12sin 140RY F Y P P Nθ==+=∑故： 22161.2R RX RY F F F N=+=1(,)arccos2944RYR RF F P F '∠==2-2解：即求此力系的合力，沿OB 建立x 坐标，由解析法，有123cos45cos453RX F X P P P KN ==++=∑13sin 45sin 450RY F Y P P ==-=∑故： 223R RX RY F F F KN=+=方向沿OB 。

2-3解：所有杆件均为二力杆件，受力沿直杆轴线。

（a ） 由平衡方程有：0X =∑sin 300ACAB FF -=0Y =∑cos300ACFW -=联立上二式，解得：0.577AB F W=（拉力）1.155AC F W=（压力）（b ） 由平衡方程有：0X =∑cos 700ACAB FF -=0Y =∑sin 700ABFW -=联立上二式，解得：1.064AB F W=（拉力）0.364AC F W=（压力）（c ） 由平衡方程有：0X =∑cos 60cos300ACAB FF -=0Y =∑sin 30sin 600ABAC FF W +-=联立上二式，解得：0.5AB F W=(拉力)0.866AC F W=（压力）（d ） 由平衡方程有：0X =∑sin 30sin 300ABAC FF -=0Y =∑cos30cos300ABAC FF W +-=联立上二式，解得：0.577AB F W=(拉力)0.577AC F W=(拉力)2-4解：（a）受力分析如图所示：由x=∑22cos45042RAF P=+15.8RAF KN∴=由Y=∑22sin45042RA RBF F P-=+7.1RBF KN∴=(b)解：受力分析如图所示：由0x =∑3cos 45cos 45010RA RB F F P ⋅--= 0Y =∑1sin 45sin 45010RA RB F F P ⋅+-=联立上二式，得：22.410RA RB F KN F KN==2-5解：几何法：系统受力如图所示三力汇交于点D ，其封闭的力三角形如图示所以： 5RA F KN=（压力）5RB F KN=（与X 轴正向夹150度）2-6解：受力如图所示：已知，1R F G = ，2AC F G =由x =∑cos 0AC r F F α-=12cos G G α∴=由0Y =∑sin 0AC N F F W α+-=22221sin N F W G W G G α∴=-⋅=--2-7解：受力分析如图所示，取左半部分为研究对象由x =∑cos 45cos 450RA CB P F F --=0Y =∑sin 45sin 450CBRA F F '-=联立后，解得：0.707RA F P=0.707RB F P=由二力平衡定理 0.707RB CB CBF F F P '===2-8解：杆AB ，AC 均为二力杆，取A 点平衡由x =∑cos 60cos300AC AB F F W ⋅--=0Y =∑sin 30sin 600ABAC FF W +-=联立上二式，解得：7.32ABF KN=-（受压）27.3ACF KN=（受压）2-9解：各处全为柔索约束，故反力全为拉力，以D，B点分别列平衡方程（1）取D点，列平衡方程由x=∑sin cos0DBT Wαα-=DBT Wctgα∴==（2）取B点列平衡方程由0Y =∑sin cos 0BDT T αα'-=230BDT T ctg Wctg KN αα'∴===2-10解：取B 为研究对象：由0Y =∑sin 0BC F P α-=sin BC PF α∴=取C 为研究对象：由x =∑cos sin sin 0BCDC CE F F F ααα'--=由0Y =∑sin cos cos 0BC DC CE F F F ααα--+=联立上二式，且有BCBC F F '= 解得：2cos 12sin cos CE P F ααα⎛⎫=+ ⎪⎝⎭取E 为研究对象：由0Y =∑cos 0NH CEF F α'-=CECE F F '=故有：22cos 1cos 2sin cos 2sin NH P PF ααααα⎛⎫=+= ⎪⎝⎭2-11解：取A 点平衡：0x =∑sin 75sin 750ABAD FF -=0Y =∑cos 75cos 750ABAD FF P +-=联立后可得：2cos 75AD AB PF F ==取D 点平衡，取如图坐标系：0x =∑cos5cos800ADND F F '-=cos5cos80ND ADF F '=⋅由对称性及ADAD F F '=cos5cos5222166.2cos80cos802cos 75N ND AD PF F F KN'∴===⋅=2-12解：整体受力交于O 点，列O 点平衡由x=∑cos cos300RA DCF F Pα+-=Y=∑sin sin300RAF Pα-=联立上二式得：2.92RAF KN=1.33DCF KN=（压力）列C点平衡x=∑405DC ACF F-⋅=Y=∑305BC ACF F+⋅=联立上二式得：1.67ACF KN=（拉力）1.0BCF KN=-（压力）2-13解：（1）取DEH 部分，对H 点列平衡0x =∑05RD REF F '-= 0Y =∑05RD F Q -=联立方程后解得： 5RD F Q =2REF Q '=（2）取ABCE 部分，对C 点列平衡0x =∑cos 450RERA FF -= 0Y =∑sin 450RBRA FF P --=且RE REF F '=联立上面各式得： 22RA F Q =2RB F Q P=+（3）取BCE 部分。

精品文档，放心下载，放心阅读第一章习题下列习题中，凡未标出自重的物体，质量不计。

接触处都不计摩擦。

1-1 试分别画出下列各物体的受力图。

精品文档，超值下载1-2 试分别画出下列各物体系统中的每个物体的受力图。

1-3 试分别画出整个系统以及杆BD ，AD ，AB（带滑轮 C，重物 E 和一段绳索）的受力图。

1-4 构架如图所示，试分别画出杆HED ，杆 BDC 及杆 AEC 的受力图。

1-5 构架如图所示，试分别画出杆BDH ，杆 AB ，销钉 A 及整个系统的受力图。

1-6 构架如图所示，试分别画出杆AEB ，销钉 A 及整个系统的受力图。

1-7 构架如图所示，试分别画出杆AEB ，销钉 C，销钉 A 及整个系统的受力图。

1-8 结构如图所示，力 P 作用在销钉 C 上，试分别画出 AC ，BCE 及 DEH 部分的受力图。

参考答案1-1 解：1-2 解：1-3 解：1-4 解：1-5 解：1-6 解：1-7 解：1-8 解：第二章 习题参考答案2-1 解：由解析法， F RX X P 2 cos P 3 80NF RYY P 1 P 2 sin 140NF R F 2 F 2 161.2N故： RX RY(F R , P 1) arccos F RY 29 44F R2-2 解：即求此力系的合力，沿OB建立 x 坐标，由解析法，有F RX X P1 cos45 P2P3 cos453KNF RY Y P1 sin45 P3 sin 450故：F R F RX2F RY23KN 方向沿OB。

2-3 解：所有杆件均为二力杆件，受力沿直杆轴线。

（a）由平衡方程有：X 0 F AC sin 30F AB0Y 0 F AC cos30W0联立上二式，解得：F AB0.577W （拉力）FAC 1.155W（压力）（b）由平衡方程有：X 0 F AC F AB cos700Y 0 F AB sin 70W0联立上二式，解得：FAB 1.064W（拉力）F AC0.364W （压力）（c）由平衡方程有：X 0 F AC cos60F AB cos300Y 0 F AB sin 30F AC sin 60 W0联立上二式，解得：FAB 0.5W(拉力)FAC 0.866W（压力）（d）由平衡方程有：X 0 F AB sin 30F AC sin 300Y 0 F AB cos30F AC cos30 W0联立上二式，解得：FAB 0.577W(拉力)FAC 0.577W(拉力)2-4 解：（ a）受力分析如图所示：x 0 F RA4P cos 45 0 42由22F RA15.8 KNF RA2F RB P sin 45 042由Y 022F RB7.1KN(b)解：受力分析如图所示：由x 0 F RA 3F RB cos45 P cos45 0 10FRA 1F RB sin 45 P sin 45 0Y 010联立上二式，得：F RA22.4KNF RB10KN2-5 解：几何法：系统受力如图所示三力汇交于点 D，其封闭的力三角形如图示所以：FRA5KN（压力）F RB 5KN（与X轴正向夹150度）2-6 解：受力如图所示：已知， F R G1，F AC G2x 0F r 0由F AC coscos G1 G2由Y 0 F AC sinF N W 0F N W G2 sin W G22G122-7 解：受力分析如图所示，取左半部分为研究对象x 0由P F RA cos 45 F CB cos45 0 Y 0 F CB sin 45F RA sin 450联立后，解得：FRA0.707 PF RB0.707 P由二力平衡定理FRBFCBFCB0.707 P2-8 解：杆 AB，AC均为二力杆，取 A 点平衡x 0由F AC cos 60 F AB cos30 W 0Y 0 F AB sin 30F AC sin 60 W0联立上二式，解得：F AB7.32KN （受压）FAC 27.3KN（受压）2-9 解：各处全为柔索约束，故反力全为拉力，以D， B 点分别列平衡方程（1）取 D 点，列平衡方程x 0T DB sinW cos0由T DB Wctg0（2）取 B 点列平衡方程由Y 0 T sinT BD cos0T T BD ctg Wctg 230KN 2-10 解：取 B 为研究对象：FBC由Y 0 F BC sinP 0Psin取 C 为研究对象：x 0F DC sin F CE sin0由F BC cos由Y 0F BC sin F DC cos F CE cos0联立上二式，且有FBCFBC解得：P cos1 FCEsin2cos2取 E 为研究对象：由 Y 0 F NH F CE cos0F CE F CE 故有：F NH P cos 1 P2 sin 2 cos cos22sin 2-11 解：取 A 点平衡：x 0F AB sin 75 F AD sin 75 0Y 0 F AB cos75 F AD cos75 P 0PF AD F AB联立后可得： 2cos 75取 D 点平衡，取如图坐标系：x 0F AD cos5 F ND cos80 0cos5F ND F ADcos80由对称性及F AD F ADF N2F ND2 cos5FAD2 cos5P166.2KNcos80cos802cos 75 2-12 解：整体受力交于O点，列 O点平衡x 0由F RA cosF DC P cos30 0Y 0 F RA sin P sin 300联立上二式得：F RA 2.92 KNFDC 1.33KN（压力）列 C点平衡4x0FDC FAC53Y0FBCFAC5联立上二式得：FAC1.67KN（拉力）F BC 1.0KN （压力）2-13 解：（1）取 DEH部分，对 H点列平衡x 0 F RD 2F RE 0 5Y0FRD1Q 05联立方程后解得：FRD5QF RE2Q（2）取 ABCE部分，对 C 点列平衡x0F RE F RA cos 450Y 0 F RB F RA sin 45 P0且F RE F RE联立上面各式得：FRA2 2QF RB 2Q P（3）取 BCE 部分。

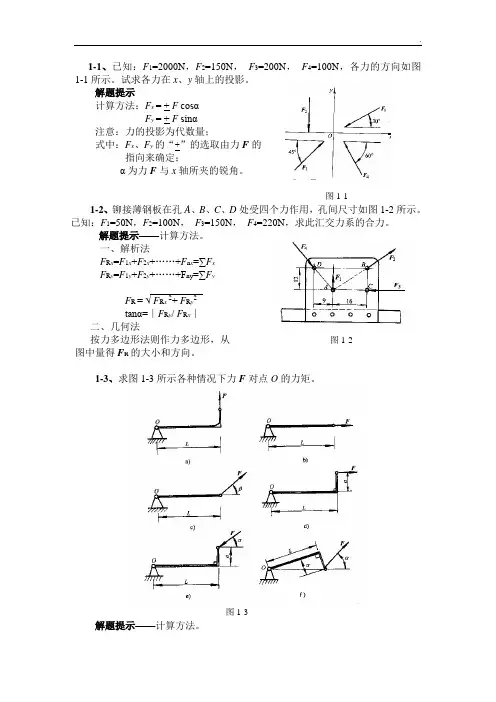

1-1、已知：F1=2000N，F2=150N，F3=200N，F4=100N，各力的方向如图1-1所示。

试求各力在x、y轴上的投影。

解题提示计算方法：F x= + F cosαF y= + F sinα注意：力的投影为代数量；式中：F x、F y的“+”的选取由力F的指向来确定；α为力F与x轴所夹的锐角。

图1-11-2、铆接薄钢板在孔A、B、C、D处受四个力作用，孔间尺寸如图1-2所示。

已知：F1=50N，F2=100N，F3=150N，F4=220N，求此汇交力系的合力。

解题提示——计算方法。

一、解析法F R x=F1x+F2x+……+F n x=∑F xF R y=F1y+F2y+……+F ny=∑F yF R = √ F R x2+ F R y2tanα=∣F R y/ F R x∣二、几何法按力多边形法则作力多边形，从图1-2图中量得F R的大小和方向。

1-3、求图1-3所示各种情况下力F对点O的力矩。

图1-3解题提示——计算方法。

①按力矩的定义计算M O（F）= + Fd②按合力矩定理计算M O（F）= M O（F x）+M O（F y）1-4、求图1-4所示两种情况下G与F对转心A之矩。

解题提示此题按合力矩定理计算各力矩较方便、简捷。

以图1-4a为例：力F、G至A点的距离不易确定，如按力矩的定义计算力矩图1-4既繁琐，又容易出错。

若将力F、G分别沿矩形两边长方向分解，则各分力的力臂不需计算、一目了然，只需计算各分力的大小，即可按合力矩定理计算出各力的力矩。

M A（F）= -F cosαb- F sinαaM A（G）= -G cosαa/2 - G sinαb/21-5、如图1-5所示，矩形钢板的边长为a=4m，b=2m，作用力偶M（F，F′）。

当F=F′=200N时，才能使钢板转动。

试考虑选择加力的位置与方向才能使所费力为最小而达到使钢板转一角度的目的，并求出此最小力的值。

解题提示力偶矩是力偶作用的唯一度量。

第一章习题下列习题中，凡未标出自重的物体，质量不计。

接触处都不计摩擦。

1-1试分别画出下列各物体的受力图。

1-2试分别画出下列各物体系统中的每个物体的受力图。

1-3试分别画出整个系统以及杆BD ，AD ，AB （带滑轮C ，重物E 和一段绳索）的受力图。

1-4构架如图所示，试分别画出杆HED ，杆BDC 及杆AEC 的受力图。

1-5构架如图所示，试分别画出杆BDH ，杆AB ，销钉A 及整个系统的受力图。

1-6构架如图所示，试分别画出杆AEB ，销钉A 及整个系统的受力图。

1-7构架如图所示，试分别画出杆AEB ，销钉C ，销钉A 及整个系统的受力图。

1-8结构如图所示，力P 作用在销钉C 上，试分别画出AC ，BCE 及DEH 部分的受力图。

参考答案1-1解：1-2解：1-3解：1-4解：1-5解：1-6解：1-7解：1-8解：第二章习题参考答案2-1解：由解析法，23cos 80RX F X P P N θ==+=∑ 故：22161.2R RX RY F F F N =+=2-2解：即求此力系的合力，沿OB 建立x 坐标，由解析法，有故：223R RX RY F F F KN =+=方向沿OB 。

2-3解：所有杆件均为二力杆件，受力沿直杆轴线。

（a ）由平衡方程有：联立上二式，解得：0.577AB F W=（拉力） 1.155AC F W =（压力）（b ）由平衡方程有：联立上二式，解得：1.064AB F W=（拉力） 0.364AC F W =（压力）（c ）由平衡方程有：联立上二式，解得：0.5AB F W =(拉力)0.866AC F W =（压力）（d ）由平衡方程有：联立上二式，解得：0.577AB F W =(拉力)0.577AC F W =(拉力)2-4解：（a ）受力分析如图所示：由0x =∑224cos 45042RA F P ⋅-=+由0Y =∑222sin 45042RA RB F F P ⋅+-=+(b)解：受力分析如图所示：由联立上二式，得：2-5解：几何法：系统受力如图所示三力汇交于点D ，其封闭的力三角形如图示所以：5RA F KN =（压力）5RB F KN =（与X 轴正向夹150度）2-6解：受力如图所示：已知，1R F G =，2AC F G =由0x =∑cos 0AC r F F α-=由0Y =∑sin 0AC N F F W α+-=2-7解：受力分析如图所示，取左半部分为研究对象由0x =∑cos 45cos 450RA CB P F F --=联立后，解得：0.707RA F P =由二力平衡定理0.707RB CB CB F F F P '===2-8解：杆AB ，AC 均为二力杆，取A 点平衡由0x =∑cos 60cos300AC AB F F W ⋅--=联立上二式，解得：7.32AB F KN =-（受压）27.3AC F KN =（受压）2-9解：各处全为柔索约束，故反力全为拉力，以D ，B 点分别列平衡方程（1）取D 点，列平衡方程由0x =∑sin cos 0DB T W αα-=（2）取B 点列平衡方程由0Y =∑sin cos 0BD T T αα'-=2-10解：取B 为研究对象：由0Y =∑sin 0BC F P α-=取C 为研究对象： 由0x =∑cos sin sin 0BC DC CE F F F ααα'--=由0Y =∑sin cos cos 0BC DC CE F F F ααα--+=联立上二式，且有BC BC F F '=解得：取E 为研究对象： 由0Y =∑cos 0NH CE F F α'-=CE CE F F '=故有：2-11解：取A 点平衡： 联立后可得：2cos 75AD AB PF F ==取D 点平衡，取如图坐标系：由对称性及AD AD F F '=2-12解：整体受力交于O 点，列O 点平衡由0x =∑cos cos300RA DC F F P α+-=联立上二式得：2.92RA F KN = 1.33DC F KN =（压力）列C 点平衡联立上二式得：1.67AC F KN =（拉力） 1.0BC F KN =-（压力）2-13解：（1）取DEH 部分，对H 点列平衡 联立方程后解得：5RD F Q =（2）取ABCE 部分，对C 点列平衡且RE RE F F '= 联立上面各式得：22RA F Q =（3）取BCE 部分。

第五章习题5-1 重为W=100N，与水平面间的摩擦因数f=0.3，（a）问当水平力P=10N时，物体受多大的摩擦力，（b）当P=30N时，物体受多大的摩擦力？（c）当P=50N时，物体受多大的摩擦力？5-2 判断下列图中两物体能否平衡?并问这两个物体所受的摩擦力的大小和方向。

已知：（a）物体重Ｗ=1000N，拉力P=200N，f=0.3；（b）物体重Ｗ=200N，拉力P=500N，f=0.3。

5-3 重为Ｗ的物体放在倾角为α的斜面上，物体与斜面间的摩擦角为ρ，且α＞ρ。

如在物体上作用一力Ｑ，此力与斜面平行。

试求能使物体保持平衡的力Qde 最大值和最小值。

5-4 在轴上作用一力偶，其力偶矩为m=-1000N.m，有一半径为r=25cm的制动轮装在轴上，制动轮与制动块间的摩擦因数f=0.25。

试问制动时，制动块对制动轮的压力N至少应为多大？5-5 两物块Ａ和Ｂ重叠放在粗糙的水平面上，在上面的物块Ａ的顶上作用一斜向的力Ｐ。

已知：Ａ重1000N，B重2000N，A与B之间的摩擦因数f1=0.5，B与地面之间的摩擦因数f2=0.2。

问当P=600N时，是物块A相对物块B运动呢？还是Ａ、Ｂ物块一起相对地面Ｃ运动？5-6 一夹板锤重500N，靠两滚轮与锤杆间的摩擦力提起。

已知摩擦因数f=0.4，试问当锤匀速上升时，每边应加正应力（或法向反力）为若干？5-7 尖劈顶重装置如图所示，重块与尖劈间的摩擦因数f（其他有滚珠处表示光滑）。

求：（1）顶住重物所需Ｑ之值（Ｐ、α已知）；（２）使重物不向上滑动所需Ｑ。

注：在地质上按板块理论，太平洋板块向亚洲大陆斜插下去，在计算太平洋板块所需的力时，可取图示模型。

解：取整体∑Fy =0 FNA-P=0∴FNA=P当F＜Q1时锲块A向右运动，图（b）力三角形如图（d）当F＞Q2时锲块A向左运动，图（c）力三角形如图（e）5-8 图示为轧机的两个压辊，其直径均为d=50cm，两棍间的间隙a=0.5cm，两轧辊转动方向相反，如图上箭头所示。

第一章习题下列习题中，凡未标出自重的物体，质量不计。

接触处都不计摩擦。

1-1试分别画出下列各物体的受力图。

1-2试分别画出下列各物体系统中的每个物体的受力图。

1-3试分别画出整个系统以及杆BD，AD，AB（带滑轮C，重物E和一段绳索）的受力图。

1-4构架如图所示，试分别画出杆HED，杆BDC及杆AEC的受力图。

1-5构架如图所示，试分别画出杆BDH，杆AB，销钉A及整个系统的受力图。

1-6构架如图所示，试分别画出杆AEB，销钉A及整个系统的受力图。

1-7构架如图所示，试分别画出杆AEB，销钉C，销钉A及整个系统的受力图。

1-8结构如图所示，力P作用在销钉C上，试分别画出AC，BCE及DEH部分的受力图。

参考答案1-1解：1-2解：1-3解：1-4解：1-5解：1-6解：1-7解：1-8解：第二章 习题参考答案2-1解：由解析法，23cos 80RX F X P P Nθ==+=∑12sin 140RY F Y P P Nθ==+=∑故：161.2R F N==1(,)arccos2944RYR RF F P F '∠==2-2解：即求此力系的合力，沿OB 建立x 坐标，由解析法，有123cos45cos453RX F X P P P KN==++=∑13sin 45sin 450RY F Y P P ==-=∑故： 3R F KN==方向沿OB 。

2-3解：所有杆件均为二力杆件，受力沿直杆轴线。

（a ） 由平衡方程有：0X =∑sin 300ACAB FF -=0Y =∑cos300ACFW -=联立上二式，解得：0.577AB F W =（拉力）1.155AC F W=（压力）（b ） 由平衡方程有：0X =∑cos 700ACAB F F -=0Y =∑sin 700ABFW -=联立上二式，解得：1.064AB F W=（拉力）0.364AC F W=（压力）（c ） 由平衡方程有：0X =∑cos 60cos300ACAB FF -=0Y =∑sin 30sin 600ABAC FF W +-=联立上二式，解得：0.5AB F W=(拉力)0.866AC F W=（压力）（d ） 由平衡方程有：0X =∑sin 30sin 300ABAC FF -=0Y =∑cos30cos300ABAC FF W +-=联立上二式，解得：0.577AB F W =(拉力)0.577AC F W=(拉力)2-4解：（a ）受力分析如图所示：由0x =∑ cos 450RA F P =15.8RA F KN∴=由Y =∑ sin 450RA RB F F P +-=7.1RB F KN∴=(b)解：受力分析如图所示：由0x =∑cos 45cos 450RA RB F F P -= 0Y =∑sin 45sin 450RA RB F F P +-=联立上二式，得：22.410RA RB F KN F KN==2-5解：几何法：系统受力如图所示三力汇交于点D ，其封闭的力三角形如图示所以： 5RA F KN=（压力）5RB F KN=（与X 轴正向夹150度）2-6解：受力如图所示：已知，1R F G = ，2AC F G =由x =∑cos 0AC r F F α-=12cos G G α∴=由0Y =∑ sin 0AC N F F W α+-=2sin N F W G W α∴=-⋅=2-7解：受力分析如图所示，取左半部分为研究对象由x =∑cos 45cos 450RA CB P F F --=0Y =∑sin 45sin 450CBRA F F '-=联立后，解得：0.707RA F P=0.707RB F P=由二力平衡定理 0.707RB CB CBF F F P '===2-8解：杆AB ，AC 均为二力杆，取A 点平衡由x =∑cos 60cos300AC AB F F W ⋅--=0Y =∑sin 30sin 600ABAC FF W +-=联立上二式，解得：7.32AB F KN =-（受压）27.3AC F KN=（受压）2-9解：各处全为柔索约束，故反力全为拉力，以D ，B 点分别列平衡方程（1）取D 点，列平衡方程由x =∑sin cos 0DB T W αα-=DB T Wctg α∴==（2）取B 点列平衡方程由0Y =∑ sin cos 0BDT T αα'-=230BDT T ctg Wctg KN αα'∴===2-10解：取B 为研究对象：由0Y =∑ sin 0BC F P α-=sin BC PF α∴=取C 为研究对象：由x =∑cos sin sin 0BCDC CE F F F ααα'--=由0Y =∑ sin cos cos 0BC DC CE F F F ααα--+=联立上二式，且有BCBC F F '= 解得：2cos 12sin cos CE P F ααα⎛⎫=+⎪⎝⎭取E 为研究对象：由0Y =∑ cos 0NH CEF F α'-=CECE F F '=故有：22cos 1cos 2sin cos 2sin NH P PF ααααα⎛⎫=+= ⎪⎝⎭2-11解：取A 点平衡：0x =∑sin 75sin 750ABAD FF -=0Y =∑cos 75cos 750ABAD FF P +-=联立后可得：2cos 75AD AB PF F ==取D 点平衡，取如图坐标系：0x =∑cos5cos800ADND F F '-=cos5cos80ND ADF F '=⋅由对称性及ADAD F F '=cos5cos5222166.2cos80cos802cos 75N ND AD PF F F KN'∴===⋅=2-12解：整体受力交于O 点，列O 点平衡由x=∑cos cos300RA DCF F Pα+-=Y=∑sin sin300RAF Pα-=联立上二式得：2.92RAF KN=1.33DCF KN=（压力）列C点平衡x=∑405DC ACF F-⋅=Y=∑305BC ACF F+⋅=联立上二式得：1.67ACF KN=（拉力）1.0BCF KN=-（压力）2-13解：（1）取DEH 部分，对H 点列平衡0x =∑0RD REF F '-=Y =∑0RD F Q -=联立方程后解得： RD F =2REF Q '=（2）取ABCE 部分，对C 点列平衡0x =∑cos 450RERA FF -= 0Y =∑sin 450RBRA FF P --=且RE REF F '=联立上面各式得：RA F =2RB F Q P=+（3）取BCE 部分。

第一章习题下列习题中，凡未标出自重的物体，质量不计。

接触处都不计摩擦。

1-1试分别画出下列各物体的受力图。

1-2试分别画出下列各物体系统中的每个物体的受力图。

1-3试分别画出整个系统以及杆BD，AD，AB（带滑轮C，重物E和一段绳索）的受力图。

1-4构架如图所示，试分别画出杆HED，杆BDC及杆AEC的受力图。

1-5构架如图所示，试分别画出杆BDH，杆AB，销钉A及整个系统的受力图。

1-6构架如图所示，试分别画出杆AEB，销钉A及整个系统的受力图。

1-7构架如图所示，试分别画出杆AEB，销钉C，销钉A及整个系统的受力图。

1-8结构如图所示，力P作用在销钉C上，试分别画出AC，BCE及DEH部分的受力图。

参考答案1-1解：1-2解：1-3解：1-4解：1-5解：1-6解：1-7解：1-8解：第二章 习题参考答案2-1解：由解析法，23cos 80RX F X P P Nθ==+=∑12sin 140RY F Y P P Nθ==+=∑故： 22161.2R RX RY F F F N=+=1(,)arccos2944RYR RF F P F '∠==2-2解：即求此力系的合力，沿OB 建立x 坐标，由解析法，有123cos45cos453RX F X P P P KN==++=∑13sin 45sin 450RY F Y P P ==-=∑故： 223R RX RY F F F KN=+=方向沿OB 。

2-3解：所有杆件均为二力杆件，受力沿直杆轴线。

（a ） 由平衡方程有：0X =∑sin 300ACAB FF -=0Y =∑cos300ACFW -=联立上二式，解得：0.577AB F W =（拉力）1.155AC F W=（压力）（b ） 由平衡方程有：0X =∑cos 700ACAB F F -=0Y =∑sin 700ABFW -=联立上二式，解得：1.064AB F W =（拉力）0.364AC F W=（压力）（c ） 由平衡方程有：0X =∑cos 60cos300ACAB FF -=0Y =∑sin 30sin 600ABAC FF W +-=联立上二式，解得：0.5AB F W=(拉力)0.866AC F W=（压力）（d ） 由平衡方程有：0X =∑sin 30sin 300ABAC FF -=0Y =∑cos30cos300ABAC FF W +-=联立上二式，解得：0.577AB F W =(拉力)0.577AC F W=(拉力)2-4解：（a）受力分析如图所示：由x=∑224cos45042RAF P⋅-=+15.8RAF KN∴=由Y=∑222sin45042RA RBF F P⋅+-=+7.1RBF KN∴=(b)解：受力分析如图所示：由0x =∑3cos 45cos 45010RA RB F F P ⋅--=Y =∑1sin 45sin 45010RA RB F F P ⋅+-=联立上二式，得：22.410RA RB F KN F KN==2-5解：几何法：系统受力如图所示三力汇交于点D ，其封闭的力三角形如图示所以： 5RA F KN=（压力）5RB F KN=（与X 轴正向夹150度）2-6解：受力如图所示：已知，1R F G = ，2AC F G =由x =∑cos 0AC r F F α-=12cos G G α∴=由0Y =∑sin 0AC N F F W α+-=22221sin N F W G W G G α∴=-⋅=--2-7解：受力分析如图所示，取左半部分为研究对象由x =∑cos 45cos 450RA CB P F F --=0Y =∑sin 45sin 450CBRA F F '-=联立后，解得：0.707RA F P=0.707RB F P=由二力平衡定理 0.707RB CB CBF F F P '===2-8解：杆AB ，AC 均为二力杆，取A 点平衡由x =∑cos 60cos300AC AB F F W ⋅--=0Y =∑sin 30sin 600ABAC FF W +-=联立上二式，解得：7.32AB F KN =-（受压）27.3AC F KN=（受压）2-9解：各处全为柔索约束，故反力全为拉力，以D ，B 点分别列平衡方程（1）取D 点，列平衡方程由x =∑sin cos 0DB T W αα-=DB T Wctg α∴==（2）取B 点列平衡方程由0Y =∑sin cos 0BDT T αα'-=230BDT T ctg Wctg KN αα'∴===2-10解：取B 为研究对象：由0Y =∑sin 0BC F P α-=sin BC PF α∴=取C 为研究对象：由x =∑cos sin sin 0BCDC CE F F F ααα'--=由0Y =∑sin cos cos 0BC DC CE F F F ααα--+=联立上二式，且有BCBC F F '= 解得：2cos 12sin cos CE P F ααα⎛⎫=+ ⎪⎝⎭取E 为研究对象：由0Y =∑cos 0NH CEF F α'-=CECE F F '=故有：22cos 1cos 2sin cos 2sin NH P PF ααααα⎛⎫=+= ⎪⎝⎭2-11解：取A 点平衡：0x =∑sin 75sin 750ABAD FF -=0Y =∑cos 75cos 750ABAD FF P +-=联立后可得：2cos 75AD AB PF F ==取D 点平衡，取如图坐标系：0x =∑cos5cos800ADND F F '-=cos5cos80ND ADF F '=⋅由对称性及ADAD F F '=cos5cos5222166.2cos80cos802cos 75N ND AD PF F F KN'∴===⋅=2-12解：整体受力交于O 点，列O 点平衡由x=∑cos cos300RA DCF F Pα+-=Y=∑sin sin300RAF Pα-=联立上二式得：2.92RAF KN=1.33DCF KN=（压力）列C点平衡x=∑405DC ACF F-⋅=Y=∑305BC ACF F+⋅=联立上二式得：1.67ACF KN=（拉力）1.0BCF KN=-（压力）2-13解：（1）取DEH 部分，对H 点列平衡0x =∑205RD REF F '⋅-= 0Y =∑105RD F Q ⋅-=联立方程后解得： 5RD F Q =2REF Q '=（2）取ABCE 部分，对C 点列平衡0x =∑cos 450RERA FF -= 0Y =∑sin 450RBRA FF P --=且RE REF F '=联立上面各式得： 22RA F Q =2RB F Q P=+（3）取BCE 部分。

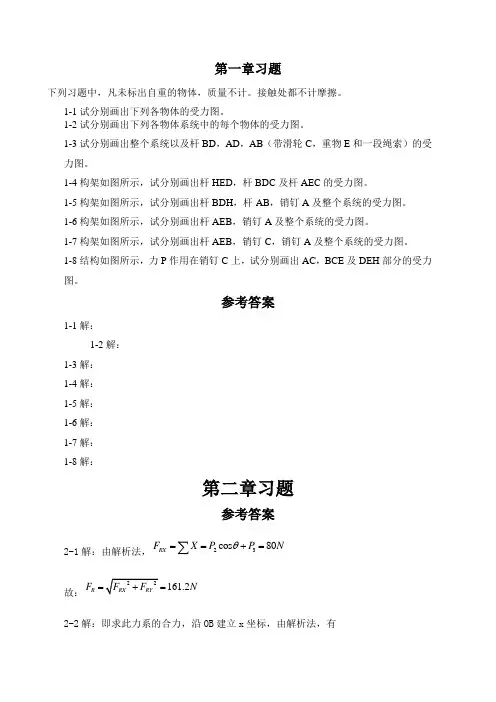

第一章习题下列习题中，凡未标出自重的物体，质量不计。

接触处都不计摩擦。

1-1试分别画出下列各物体的受力图。

1-2试分别画出下列各物体系统中的每个物体的受力图。

1-3试分别画出整个系统以及杆BD，AD，AB（带滑轮C，重物E和一段绳索）的受力图。

1-4构架如图所示，试分别画出杆HED，杆BDC及杆AEC的受力图。

1-5构架如图所示，试分别画出杆BDH，杆AB，销钉A及整个系统的受力图。

1-6构架如图所示，试分别画出杆AEB，销钉A及整个系统的受力图。

1-7构架如图所示，试分别画出杆AEB，销钉C，销钉A及整个系统的受力图。

1-8结构如图所示，力P作用在销钉C上，试分别画出AC，BCE及DEH 部分的受力图。

参考答案1-1解：1-2解：1-3解：1-4解：1-5解：1-6解：1-7解：1-8解：第二章习题参考答案2-1解：由解析法，故：2-2解：即求此力系的合力，沿OB建立x坐标，由解析法，有故：方向沿OB。

2-3解：所有杆件均为二力杆件，受力沿直杆轴线。

（a）由平衡方程有：联立上二式，解得：（拉力）（压力）（b）由平衡方程有：联立上二式，解得：（拉力）（压力）（c）由平衡方程有：联立上二式，解得：(拉力)（压力）（d）由平衡方程有：联立上二式，解得：(拉力)(拉力)2-4解：（a）受力分析如图所示：由由(b)解：受力分析如图所示：由联立上二式，得：2-5解：几何法：系统受力如图所示三力汇交于点D，其封闭的力三角形如图示所以：（压力）（与X轴正向夹150度）2-6解：受力如图所示：已知，，由由2-7解：受力分析如图所示，取左半部分为研究对象由联立后，解得：由二力平衡定理2-8解：杆AB，AC均为二力杆，取A点平衡由联立上二式，解得：（受压）（受压）2-9解：各处全为柔索约束，故反力全为拉力，以D，B点分别列平衡方程（1）取D点，列平衡方程由（2）取B点列平衡方程由2-10解：取B为研究对象：由取C为研究对象：由由联立上二式，且有解得：取E为研究对象：由故有：2-11解：取A点平衡：联立后可得：取D点平衡，取如图坐标系：由对称性及2-12解：整体受力交于O点，列O点平衡由联立上二式得：（压力）列C点平衡联立上二式得：（拉力）（压力）2-13解：（1）取DEH部分，对H点列平衡联立方程后解得：（2）取ABCE部分，对C点列平衡且联立上面各式得：（3）取BCE部分。

第一章习题下列习题中，凡未标出自重的物体，质量不计。

接触处都不计摩擦。

1-1试分别画出下列各物体的受力图。

1-2试分别画出下列各物体系统中的每个物体的受力图。

1-3试分别画出整个系统以及杆BD，AD，AB（带滑轮C，重物E和一段绳索）的受力图。

1-4构架如图所示，试分别画出杆HED，杆BDC及杆AEC的受力图。

1-5构架如图所示，试分别画出杆BDH，杆AB，销钉A及整个系统的受力图。

1-6构架如图所示，试分别画出杆AEB，销钉A及整个系统的受力图。

1-7构架如图所示，试分别画出杆AEB，销钉C，销钉A及整个系统的受力图。

1-8结构如图所示，力P作用在销钉C上，试分别画出AC，BCE及DEH 部分的受力图。

参考答案1-1解：1-2解：1-3解：1-4解：1-5解：1-6解：1-7解：1-8解：第二章习题参考答案2-1解：由解析法，故：2-2解：即求此力系的合力，沿OB建立x坐标，由解析法，有故：方向沿OB。

2-3解：所有杆件均为二力杆件，受力沿直杆轴线。

（a）由平衡方程有：联立上二式，解得：（拉力）（压力）（b）由平衡方程有：联立上二式，解得：（拉力）（压力）（c）由平衡方程有：联立上二式，解得：(拉力)（压力）（d）由平衡方程有：联立上二式，解得：(拉力)(拉力)2-4解：（a）受力分析如图所示：由由(b)解：受力分析如图所示：由联立上二式，得：2-5解：几何法：系统受力如图所示三力汇交于点D，其封闭的力三角形如图示所以：（压力）（与X轴正向夹150度）2-6解：受力如图所示：已知，，由由2-7解：受力分析如图所示，取左半部分为研究对象由联立后，解得：由二力平衡定理2-8解：杆AB，AC均为二力杆，取A点平衡由联立上二式，解得：（受压）（受压）2-9解：各处全为柔索约束，故反力全为拉力，以D，B点分别列平衡方程（1）取D点，列平衡方程由（2）取B点列平衡方程由2-10解：取B为研究对象：由取C为研究对象：由由联立上二式，且有解得：取E为研究对象：由故有：2-11解：取A点平衡：联立后可得：取D点平衡，取如图坐标系：由对称性及2-12解：整体受力交于O点，列O点平衡由联立上二式得：（压力）列C点平衡联立上二式得：（拉力）（压力）2-13解：（1）取DEH部分，对H点列平衡联立方程后解得：（2）取ABCE部分，对C点列平衡且联立上面各式得：（3）取BCE部分。
