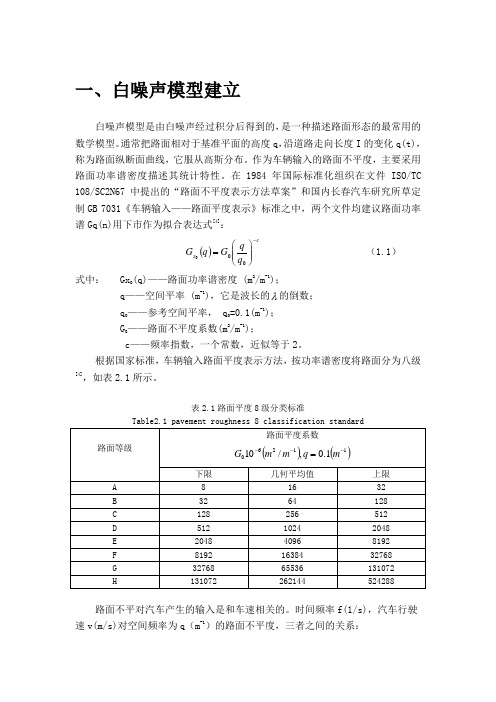

一、白噪声模型建立白噪声模型是由白噪声经过积分后得到的，是一种描述路面形态的最常用的数学模型。
通常把路面相对于基准平面的高度q ，沿道路走向长度I 的变化q(t)，称为路面纵断面曲线，它服从高斯分布。
作为车辆输入的路面不平度，主要采用路面功率谱密度描述其统计特性。
在1984年国际标准化组织在文件ISO/TC 108/SC2N67中提出的“路面不平度表示方法草案”和国内长春汽车研究所草定制GB 7031《车辆输入——路面平度表示》标准之中，两个文件均建议路面功率谱Gq(n)用下市作为拟合表达式[4]：()cx q q G q G -⎪⎪⎭⎫⎝⎛=000 （1.1）式中： Gx 0(q)——路面功率谱密度 (m 2/m -1)； q ——空间平率 (m -1)，它是波长的λ的倒数； q 0——参考空间平率， q 0=0.1(m -1)； G 0——路面不平度系数(m 2/m -1)；c ——频率指数，一个常数，近似等于2。
根据国家标准，车辆输入路面平度表示方法，按功率谱密度将路面分为八级[4]，如表2.1所示。
表2.1路面平度8级分类标准Table2.1 pavement roughness 8 classification standard路面不平对汽车产生的输入是和车速相关的。
时间频率f(1/s)，汽车行驶速v(m/s)对空间频率为q （m -1）的路面不平度，三者之间的关系：qv f = (1.2)空间频率谱函数转化为与速度有关的时间频谱函数，有关系式()()Vq G f G x x 00=(1.3)将式（2.2）和式（2.3）代入上（2.1）最后推到的式：()cc cx f V q G f G 1000-=（1.4） 垂直位移的功率谱密度与垂直速度的功率谱密度的关系，如式()()()f G f f G x x 0022π= （1.5）如果c=2，则地面垂直速度功率谱密度描述为()()()V q G f G f f G x x 20224200ππ== (1.6)由上式(1.6)看出，如果w 一定，则地面垂直功率谱密度就是一个常数，可以看做是白噪声的过程。
