微型计算机的基本组成电路培训教材(PPT 87页)

微型计算机的基本组成电路培训教材(PPT 87页)

2019/9/8
19
2.3.1 缓冲寄存器
• 普通寄存器是寄存平时处理的数据用的， 可以加快计算机的处理问题的速度；而缓 冲寄存器是用于两个速度不匹配的单位之 间的，作用是对高速度设备进行数据缓冲， 防止低速度设备来不及处理而丢失数据。
• 缓冲最常见的地方就是网络了，你听音乐， 特别是看在线视频，就需要缓冲。
2019/9/8
13
•触发器的预置和清除
• 在一些电路中，有时需要预先给某个触发器置位(即置1) 或清除(即置0)，而与时标脉冲以及D输入端信号无关，这 就是所谓预置和清除。
2019/9/8
14
2.2.3 JK触发器
JK触发器是组成计数器的理想记忆元件。 • 在RS触发器前面增加两个与门，并从输出(Q和Q)到输入
2019/9/8
34
行波计数器2
例：下图采用JK触发器组成行波计数器工作原
理
初值Q=Q3Q2Q1Q0=0000 第1时钟后沿到Q=0001 第2时钟后沿到Q=0010 第3时钟后沿到Q=0011 第4时钟后沿到Q=0100
………… 第15时钟后沿到Q=1111 第16时钟后沿到Q=0000
10
2019/9/8
2019/9/8
32
2.3.3 计数器
• 计数器(counter)是由若干个触发器组成的寄存器，计 数器也是一种寄存器 特点：能够把存储在其中的数字加1。 主要计数器有：
行波计数器
同步计数器
环形计数器
程序计数器
2019/9/8
33
行波计数器1
工作原理
– 第1个时钟脉冲促使其最低有效位(least significant bit,LSB)加1，由0变1。第2个时钟脉冲促使最低有效 位由1变0，同时推动第2位，使其由0变1。同理，第2 位由1变0时又去推动第3位，使其由0变1，这样有如水 波前进一样逐位进位下去。

第2章 微型计算机的基本组成电路教材

第2章 微型计算机的基本组成电路教材
RS触发器有两个输入端 S和 R。为了存储一个高电位
，就需要一个高电位输入的 S端；为了存储一个低电位，
就需要另一个高电位输入的R端。这在很多应用中是不很 方便的。 D 触发器就是在 RS 触发器的基础上引伸出来的 ，它只需一个输入端口。其工作原理见图2-5所示。
为协调运行， D触发器要加上时 标脉冲 CLK ，得到图 2.6 所示的时标 CLK 触发器。
• •
3、JK触发器 JK 触发器是组成计数器理想的记 忆元件，其电路原理图见 2-10 所示。它 是在 RS触发器的基础上，增加两个与门 ，并使输出交叉反馈得到的。
图2-10 JK触发器
其工作过程分析： 当J=K=0时：保持原状（自锁）； 当J=0，K=1时：复位； 当J=1，K=0时：置位； 当J=K=1时：翻转（取反）。
一 、 算 术 逻 辑 单 元 （ ALU ）
顾名思意，这个部件既能进行二进制的四则运算， 也能进行布尔代数的逻辑运算。前面所讲的可控加减法 电路就是最简单的算术部件。通过适当的变换，可将乘 法和除法变成加法运算。如果在这个基础上，增加一些 电路，可以使简单的ALU进行逻辑运算。其符号见图2-1 。
D
Q
Q(平)
低电 — 保持原状（记 平 忆） 高电 1 平 0 1 0 0 1
时标脉冲 CLK 一般都是方波，在 CLK 处于正半周内的 任何瞬间，触发器都有翻转的可能。这样计算机的动 作就不可能整齐划一。而采用时标边缘触发的方式就 可以得到准确划一的动作。图 2-7就是边缘触发的 D触 发器的电路原理图。
第2章 微型计算机的基本组成电路

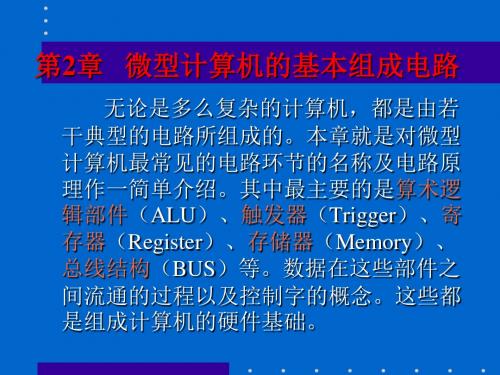

无论是多么复杂的计算机，都是由若 干典型的电路所组成的。本章就是对微型 计算机最常见的电路环节的名称及电路原 理作一简单介绍。其中最主要的是算术逻 辑部件（ALU）、触发器（Trigger）、寄 存器（Register）、存储器（Memory）、 总线结构（BUS）等。数据在这些部件之 间流通的过程以及控制字的概念。这些都 是组成计算机的硬件基础。

微机的基本组成电路

微机的基本组成电路
命令的到来;
对外的引线. 4位线,输出有4位线,
MOS管栅极电容的电荷记忆信息, 电容 1) CLK=1时, Q翻转;
N根地址线 A B
如果用字表示一个数，称为数据字； ------高阻状态(或称浮动,浮离,断开状态).
2N根地址线(号)
例:N=2, 则可译出的地址号数为4; 单极型: 工艺简单,功耗低,成本低,集成度高---微机中使用.
M
指令1 指令2 指令3
……… ……..
当PC=0001H,---------------------2
---------------------
---------------------;
①当取出一条指令后,PC自动加1,保证程序顺序执行;
②每次运行前,PC自动复位至0000H;
③PC的内容可用指令控制予以改写---即改变程序执行
第二章微机的基本组成电路
§2.2 触发器
一.特性: 1).记忆装置的基本单元; 2). 用晶体管元件制成----可制成大规模的集成电路,减小体积.
二.类型: RS, D, JK. D触发器:
D (输入)
S
。R
｛ (输出)
Q Q
D=1, (即刻)Q=1__置位
D=0,
Q=0__复位
D的记忆功能: ①D状态不变, Q状态不变_____记忆. ②D状态改变, Q状态改变_____触发.
五. 各寄存器框图：2-9，2-11，2-14，2-16， 2-17,2-18。
§2.4 三态输出电路 通常:A端有输入,B端有输出. A ● B
即B端的传输线只传输A端的1或0信号.
①当A端无信号时,B端传输线不工作----可与另 端信号相 连并传送之-----提高传输线的利用率.

第1章微型计算机的组成


DDR SDRAM内存条的结构
第一章 微型计算机的组成
●内存的类型 1．SDRAM内存 2．DDR SDRAM内存 3．DDR2 SDRAM内存 4．RDRAM内存
第一章 微型计算机的组成
●虚拟内存
内存在计算机中的作用很大，计算机中所有 运行的程序都需要经过内存来执行，如果执 行的程序很大或很多，就会导致内存消耗殆 尽。为了解决这个问题，Windows中运用了 虚拟内存技术，即拿出一部分硬盘空间来充 当内存使用，当内存占用完时，计算机就会 自动调用硬盘来充当内存，以缓解内存的紧 张。
数码摄像头
第一章 微型计算机的组成
第七节 输出设备
● 显示器 ● 打印机 ● 绘图仪 ● 复印机 ● 音箱
第一章 微型计算机的组成
●显示器
1．CRT显示器（CRT）
CRT显示器的主要技术指标包括点距、像素和分辨率、扫 描频率、带宽和显示面积等。
2．液晶显示器（LCD）
CD显示器按照控制方式不同可分为被动矩阵式LCD及主动 矩阵式LCD两种。
移动硬盘单位容量价格比优盘便宜得多； 移动硬盘容量大，相对贵一点，速度慢一点。
优盘，容量小，相对速度快一点，便宜一点。
第一章 微型计算机的组成
第六节 输入设备
● 键盘 ● 鼠标 ● 触摸屏 ● 扫描仪 ● 数码相机 ● 数码摄像机 ● 数码摄像头
第一章 微型计算机的组成
●键 盘
键盘是计算机中最常用的输入设备之一，是用户同 计算机进行交流的主要工具。用户主要通过键盘向 计算机输入命令、程序以及数据等信息。目前主要 使用101键、104键和107键盘。
键盘
第一章 微型计算机的组成
●鼠 标
鼠标（Mouse），是一种用来移动光标和做 选择操作的输入设备 。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2021/2/21
微型计算机原理及应用_宋廷强
8
图2.3 RS触发器的符号
2021/2/21
微型计算机原理及应用_宋廷强
9
• 时标RS触发器——为了使触发器在整个机器中能和其他 部件协调工作，RS触发器经常有外加的时标脉冲。
•CLK为时标脉冲。
无论是置位还是复位，都必须在时标脉冲端为高 电位时才能进行。
算术逻辑单元、触发器、寄存器、存储器、总线结构 存储器的类型及性能指标 随机存储器RAM的结构原理(SRAM,DRAM)，只读存储器
ROM的结构原理（PROM,EPROM,EPROM）。
2.理解
控制字、数据存储、数据流通的原理；
典型芯片的引脚及存储器容量的扩展
3.了解
ASCII码及数字和大写字母A~Z的ASCII码表述
移位寄存器——能够将其所存的数据一位一位地向左或向右移；
计数器——一个计数脉冲到达时，会按二进制数的规律累计脉冲数；
累加器——用以暂存每次在ALU中计算的中间结果。
2021/2/21
微型计算机原理及应用_宋廷强
19
2.3.1 缓冲寄存器
• 普通寄存器是寄存平时处理的数据用的， 可以加快计算机的处理问题的速度；而缓 冲寄存器是用于两个速度不匹配的单位之 间的，作用是对高速度设备进行数据缓冲， 防止低速度设备来不及处理而丢失数据。
2021/2/21
微型计算机原理及应用_宋廷强
17
•JK触发器的符号
2021/2/21
微型计算机原理及应用_宋廷强
18
2.3 寄存器
• 寄存器(register)是由触发器组成的。一个触发器就是一 个一位寄存器。由多个触发器可以组成一个多位寄存器 。
常见的寄存器有：
缓冲寄存器——用以暂存数据；
2021/2/21
微型计算机原理及应用_宋廷强
21
•可控缓冲寄存器
• 上述缓冲寄存器的数据X输入到Q只是受CLK的节拍管理，即只要一 将X各位加到寄存器各位的D输入端，时标节拍一到，就会立即送到 Q去。有时想让其中的数据多留一些时间，但由于不可控之故，在 CLK正前沿一到就会立即被来到门口的数据X替代掉。
2021/2/21
微型计算机原理及应用_宋廷强
3
本章 主要外语词汇
• ALU ：Arithmetic Logical Unit，算数逻辑部件 • Register：寄存器 • Memory：存储器 • RAM：Random Access Memory,随机存储器 • ROM：Read Only Memory，只读存储器 • MDR：Memory Data Register，存储器数据寄存器 • MAR：Memory Address Register，存储器地址寄存
器
2021/2/21
微型计算机原理及应用_宋廷强
4
主要内容
– ALU、触发器、寄存器 – 三态电路、总线结构 – 存储器
2021/2/21
微型计算机原理及应用_宋廷强
5
2.1 算术逻辑部件ALU
• 主要功能 • 符号
2021/2/21
微型计算机原理及应用_宋廷强
6
2.2 ห้องสมุดไป่ตู้发器
• 触发器(trigger)是计算机的记忆装置的基本单元，也 可说是记忆细胞。触发器可以组成寄存器，寄存器又 可以组成存储器。寄存器和存储器统称为计算机的记 忆装置。
• 缓冲最常见的地方就是网络了，你听音乐， 特别是看在线视频，就需要缓冲。
2021/2/21
微型计算机原理及应用_宋廷强
20
2.3.1 缓冲寄存器
• 其基本工作原理为：设有一个二进制数，共有4位 数： X=X3X2X1X0
要存到这个缓冲寄存器(buffer)中去，此寄存器是 由4个D触发器组成的。 将数据X装到寄存器中去的过程
• 微型计算机所用触发器一般用晶体管元件而不用磁性 元件。这是因为晶体管元件可以制成大规模的集成电 路，体积可以更小些。
• 下面简要介绍RS触发器、D触发器和JK触发器
2021/2/21
微型计算机原理及应用_宋廷强
7
2.2.1 RS触发器
S端一般称为置位端，使Q=1(Q=0) R端一般称为复位端，使Q=0(Q=1)
2021/2/21
微型计算机原理及应用_宋廷强
10
2.2.2 D触发器
• RS触发器有两个输入端S和R。为了存储一个高电位 ，就需要一个高电位输入的S端；为了存储一个低电位 ，就需要另一个高电位输入的R端。不方便。
D触发器是在RS触发器的基础上引伸出来的，它只需 一个输入端口。
•置位 •复位
2021/2/21
与门的输入端)作交叉反馈，即可得到JK触发器。
2021/2/21
微型计算机原理及应用_宋廷强
15
•JK触发器的动作状态
2021/2/21
微型计算机原理及应用_宋廷强
16
•JK触发器的工作过程
(1) 当J=0，K=0，触发器保持闭锁状态。 (2) J=0，K=1，触发器仍处于复位状态(Q=0，Q=1)。 (3) J=1，K=0，触发器就仍处于置位状态(Q=1，Q=0)。 (4) J=1，K=1，触发器翻转
微型计算机的基本组成电路培训教材(PPT 87页)
本章教学目的
• 通过回顾计算机基本组成电路，引出微机中最常用 的部件名称，并掌握其工作原理，包括ALU、触发 器、寄存器、存储器和总线结构等，使学生理解数 据的存储与流通的原理。
2021/2/21
微型计算机原理及应用_宋廷强
2
本章 学习要求
1.掌握
2021/2/21
微型计算机原理及应用_宋廷强
13
•触发器的预置和清除
• 在一些电路中，有时需要预先给某个触发器置位(即置1) 或清除(即置0)，而与时标脉冲以及D输入端信号无关，这 就是所谓预置和清除。
2021/2/21
微型计算机原理及应用_宋廷强
14
2.2.3 JK触发器
JK触发器是组成计数器的理想记忆元件。 • 在RS触发器前面增加两个与门，并从输出(Q和Q)到输入(
微型计算机原理及应用_宋廷强
11
•时标D触发器
•时标脉冲CLK一般都是方波，在CLK处于正半周 内的任何瞬间，触发器都有翻转的可能，并不能保 证时序电路动作一致性。
2021/2/21
微型计算机原理及应用_宋廷强
12
•边缘触发的D触发器
• 为了使计算机的动作整齐划一，总是想由时标 CLK来指挥整个机器的行动，采用时标边缘触发 的方式就可以得到准确划一的动作。
