放大电路的组成原则

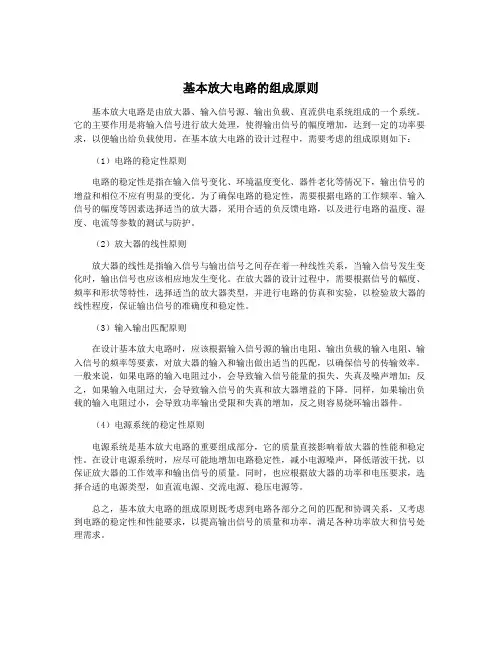

基本放大电路的组成原则基本放大电路是由放大器、输入信号源、输出负载、直流供电系统组成的一个系统。

它的主要作用是将输入信号进行放大处理，使得输出信号的幅度增加，达到一定的功率要求，以便输出给负载使用。

在基本放大电路的设计过程中，需要考虑的组成原则如下：（1）电路的稳定性原则电路的稳定性是指在输入信号变化、环境温度变化、器件老化等情况下，输出信号的增益和相位不应有明显的变化。

为了确保电路的稳定性，需要根据电路的工作频率、输入信号的幅度等因素选择适当的放大器，采用合适的负反馈电路，以及进行电路的温度、湿度、电流等参数的测试与防护。

（2）放大器的线性原则放大器的线性是指输入信号与输出信号之间存在着一种线性关系，当输入信号发生变化时，输出信号也应该相应地发生变化。

在放大器的设计过程中，需要根据信号的幅度、频率和形状等特性，选择适当的放大器类型，并进行电路的仿真和实验，以检验放大器的线性程度，保证输出信号的准确度和稳定性。

（3）输入输出匹配原则在设计基本放大电路时，应该根据输入信号源的输出电阻、输出负载的输入电阻、输入信号的频率等要素，对放大器的输入和输出做出适当的匹配，以确保信号的传输效率。

一般来说，如果电路的输入电阻过小，会导致输入信号能量的损失、失真及噪声增加；反之，如果输入电阻过大，会导致输入信号的失真和放大器增益的下降。

同样，如果输出负载的输入电阻过小，会导致功率输出受限和失真的增加，反之则容易烧坏输出器件。

（4）电源系统的稳定性原则电源系统是基本放大电路的重要组成部分，它的质量直接影响着放大器的性能和稳定性。

在设计电源系统时，应尽可能地增加电路稳定性，减小电源噪声，降低谐波干扰，以保证放大器的工作效率和输出信号的质量。

同时，也应根据放大器的功率和电压要求，选择合适的电源类型，如直流电源、交流电源、稳压电源等。

总之，基本放大电路的组成原则既考虑到电路各部分之间的匹配和协调关系，又考虑到电路的稳定性和性能要求，以提高输出信号的质量和功率，满足各种功率放大和信号处理需求。

一、放大电路的用途和组成放大器有交流放大器和直流放大器。

交流放大器又可按频率分为低频、中频和高频：按输出信号强弱分成电压放大、功率放大等。

此外还有用集成运算放大器和特殊晶体管作器件的放大器。

它是电子电路中最复杂多变的电路。

但初学者经常遇到的也只是少数几种较典型的放大电路。

读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。

首先把整个放大电路按输入、输出逐级分开，然后逐级抓住关键进行分析弄通原理。

放大电路有它本身的特点：一是有静态和动态两种工作状态，所以有时往往要画出它的直流通路和交流通路才能进行分析，二是电路往往加有负反馈，这种反馈有时在本级内，有时是从后级反馈到前级，所以在分析这一级时还要能“瞻前顾后”。

在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。

下面我们介绍几种常见的放大电路。

低频电压放大器低频电压放大器是指工作频率在20赫～20千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。

(1)共发射极放大电路图1(a)是共发射极放大电路。

C1是输入电容，C2是输出电容，三极管VT就是起放大作用的器件，RB 是基极偏置电阻，RC是集电极负载电阻。

1、3端是输入，2、3端是输出。

3端是公共点，通常是接地的，也称“地”端．静态时的直流通路见图1(b)，动态时交流通路见图1(c)。

电路的特点是电压放大倍数从十几到一百多，输出电压的相位拥输入电压是相反的，性能不够稳定，可用于一般场合。

此主题相关图片如下：(2)分压式偏置共发射极放大电路图2比图1多用3个元件。

基极电压是由RBl和RB2分压取得的，所以称为分压偏置。

发射极中增加电阻RE和电容CE，CE称交流旁路电容，对交流是短路的，RE则有直流负反馈作用。

所谓反馈是指把输出的变化通过某种方式送到输入端，作为输入的一部分。

如果送回部分和原来的输入部分是相减的，就是负反馈。

图中基极真正的输入电压是RB2上电压和RE上电压的差值，所以是负反馈。

简述放大电路的组成原则一、引言放大电路是电子工程中非常重要的一部分，它能够将信号进行放大，使得信号能够被更好地处理和传输。

而放大电路的组成原则则是决定了放大电路能否正常工作的基本规则。

二、放大电路的组成1. 信号源信号源是指产生待放大信号的设备，如麦克风、摄像头等。

在放大电路中，信号源是最基本的组成部分之一。

2. 放大器放大器是将输入信号进行放大的部分，它是整个放大电路中最重要的组成部分之一。

通常情况下，一个完整的放大器由输入端、输出端和功率供应三个主要部分构成。

3. 滤波器滤波器是用于滤除干扰信号或者对特定频率范围内的信号进行增强或削弱的设备。

在某些情况下，滤波器也可以被用于调整输入和输出端之间的匹配度。

4. 耦合器耦合器是将多个不同功能模块连接在一起并实现相互通讯和协作的设备。

耦合器可以使得不同模块之间更加紧密地联系起来，从而提高整个放大电路的效率和性能。

5. 负载负载是指放大电路输出端连接的设备或者元件。

负载通常需要具备一定的阻抗特性，以确保输出信号能够被稳定地传输和处理。

三、组成原则1. 信号源与放大器之间的匹配度信号源与放大器之间的匹配度是决定整个放大电路性能的重要因素之一。

如果信号源和放大器之间存在不匹配现象，那么就会导致输入信号无法被完整地传递到放大器中，从而影响整个电路的效率和性能。

2. 放大器内部元件参数选择在设计放大器时，必须根据具体要求选择合适的元件参数。

如管子类型、工作点等。

不同参数选择会影响到整个电路的增益、带宽等特性。

3. 滤波器设计滤波器是用于滤除干扰信号或者对特定频率范围内的信号进行增强或削弱的设备。

在滤波器设计时，必须考虑到需要滤除哪些干扰信号以及需要增强或削弱哪些频率范围内的信号。

4. 耦合器和负载的匹配度耦合器和负载的匹配度是决定整个放大电路性能的重要因素之一。

如果耦合器和负载之间存在不匹配现象，那么就会导致输出信号无法被完整地传递到负载中，从而影响整个电路的效率和性能。

放大电路的组成原则
1放大电路的组成
放大电路，又称为功率放大电路，是一种电子电路，可将低压的小信号变换成高压的大信号，它的组成要素虽然微非常复杂，但是原理是十分简单，其中主要有三方面：输入放大电路、输出放大电路和驱动电路。

2输入放大电路
输入放大电路（Input Stage）也称为“前置放大电路”，周围需要安装一定数量的放大电路单元，实现有效的传播、过滤、增益、平衡等功能，并可以同时将多个输入信号转变成一个信号。

一般由放大晶体管，集成电路，运算放大器，RC网络，阻容组合或组合电路等组件组成。

3输出放大电路
输出放大电路（Output Stage），把多成一的信号放大，以满足功能需求。

一般包括功率放大器，驱动器，控制器，运算放大器和可编程放大器等电路组件，其中用到最多的是功率放大器，它能够把一个低功率的小信号变换成一个大的高功率的信号。

4驱动电路
驱动电路（Driver Stage），用来把放大率调整到最大时，驱动输出放大电路。

它主要有两种，一种是自己内置电路组件比如MOSFET 晶体管，能够在低功耗情况下输出较大的电压；另一种是利用元件依次联调，使驱动信号都比电源压低几十伏，从而实现输出放大电路的正确输出。

由此可见，放大电路的组成原则是分别是输入放大电路，输出放大电路和驱动电路，它们的协作可以将低压的小信号变换成高压的大信号。

从而实现真实世界中许多有用的应用，比如信号识别，信号放大等等。

基本放大电路的组成及各元件的作用放大电路是一种用于增加输入信号幅度的电路。

它由多个元件组成，其中包括放大器、电源、输入设备和输出设备。

这些元件共同合作，使得输入信号经过放大电路之后，可以得到更大的幅度输出信号。

下面我们将对放大电路的组成和各元件的作用进行详细的介绍。

1.放大器放大器是放大电路的核心部分，它起到信号放大的作用。

在放大器中，常见的有运放放大器和功放放大器两种类型。

运放放大器是一种用于放大微小信号的集成电路，它具有高输入阻抗和低输出阻抗，可以实现对输入信号的精确放大。

而功放放大器则是用于对功率信号进行放大的电路，常见于音响设备和功率放大器中。

2.电源电源是放大电路的能量来源，它为放大电路提供所需的电压和电流。

在放大电路中，常见的电源包括直流电源和交流电源。

直流电源一般用于供给运放放大器等低频信号放大电路，而交流电源则多用于功放放大器等高频信号放大电路。

3.输入设备输入设备是放大电路接收信号的部分，它可以将外部的信号输入到放大电路中。

在不同的应用中，输入设备可以是不同的传感器或信号源，比如麦克风、传感器、摄像头等。

4.输出设备输出设备是放大电路输出信号的部分，它可以将放大后的信号输出到外部设备中。

在不同的应用中，输出设备可以是不同的载体或显示设备，比如扬声器、显示器、执行器等。

以上是放大电路的基本组成和各元件的作用，下面我们将分别对这几个部分进行详细介绍。

首先是放大器部分。

放大器作为放大电路的核心部分，它可以将输入信号的幅度进行放大，从而得到更大的输出信号。

在放大器中，运放放大器和功放放大器是两种常见的放大器类型。

运放放大器（Operational Amplifier，简称Op-Amp）是一种集成电路，它通常含有多个放大电路、反馈电路和其他辅助电路。

运放放大器具有高输入阻抗、低输出阻抗、大增益和低失真等特点，可以对微小信号进行精确放大。

在实际应用中，运放放大器通常需要外部电源进行供电，并通过外部电路进行连接和控制。
