往复式压缩机原理
往复式压缩机是一种常见的压缩机类型，其原理是利用活塞在气缸内往复运动来实现气体的压缩。
往复式压缩机通常由气缸、活塞、连杆、曲轴等部件组成。
当活塞向气缸内移动时，气缸内的气体被压缩，从而增加气体的压力和温度。
当活塞向外运动时，气缸内的压力降低，使得气体自然进入气缸中。
通过不断往复运动，往复式压缩机可以将气体压缩到所需的压力水平。
为了实现往复运动，往复式压缩机通常使用曲柄连杆机构。
曲柄连杆机构将旋转运动转换为往复运动，使活塞能够在气缸内来回移动。
曲轴通过曲柄将电机或引擎的旋转运动转化为活塞的往复运动。
往复式压缩机还可以根据气缸数目的不同进行分类，如单缸往复式压缩机和多缸往复式压缩机。
多缸往复式压缩机由多个气缸和活塞组成，可以提供更大的压缩比和流量。
往复式压缩机广泛应用于工业领域，特别是空气压缩、制冷和空调系统中。
其优点包括结构简单、可靠性高、维护方便等。
但同时也存在一些缺点，如振动和噪音较大，能效较低等。
总的来说，往复式压缩机是一种常见的压缩机类型，通过活塞在气缸内的往复运动来实现气体的压缩。
往复式压缩机结构及常见故障处理往复式压缩机工作时，曲轴带动连杆，连杆带动活塞，活塞做上下运动。
活塞运动使气缸内的容积发生变化，当活塞向下运动的时候，汽缸容积增大，进气阀打开，排气阀关闭，空气被吸进来，完成进气过程；当活塞向上运动的时候，气缸容积减小，出气阀打开，进气阀关闭，完成压缩过程。
通常活塞上有活塞环来密封气缸和活塞之间的间隙，气缸内有润滑油润滑活塞环。
一、往复式压缩机结构往复式压缩机是容积式压缩机的一种，其主要部件包括气缸、曲柄连杆机构、活塞组件、填料（也就是压缩机的密封件）、气阀、机身与基础、管线及附属的设备等。
1、气缸气缸是压缩机主要零部件之一，应有良好的表面以利于润滑和耐磨，还应具有良好的导热性，以便于使摩擦产生的热能以最快的速度散发出去；还要有足够大的气流通道面积及气阀安装面积，使阀腔容积达到恰好能降低气流的压力脉动幅度，以保证气阀正常工作并降低功耗。
余隙容积应小些，以提高压缩机的效率。
2、曲柄连杆机构该机构包括十字头、连杆、曲轴、滑导等——它是主要的运转和传动部件件，将电机的圆周运动经连杆转化为活塞的往复运动，同时它也是主要的受力部件。
3、活塞组件主要有活塞头、活塞环、托瓦和活塞杆。
活塞的形状和尺寸与气缸有密切关系，分为双作用和单作用活塞。
活塞环用以密封气缸内的高压气体，防止其从活塞和气缸之间的间隙泄漏。
托瓦的作用顾名思义是起支撑活塞的作用，所以托瓦也是易损件，托瓦材质的好坏也直接影响压缩机的使用寿命。
4、填料活塞杆填料主要用于密封气缸内座与活塞杆之间的间隙，阻止气体沿活塞杆径向泄漏。
填料环的制造及安装涉及“三个间隙”。
分别为轴向间隙（保证填料环在环槽内能自由浮动），径向间隙（防止由于活塞杆的下沉使填料环受压造成变形或者损坏）和切向间隙（用于补偿填料环的磨损）。
目前平面填料多为“三六瓣型”和“切向切口三瓣型”。
5、气阀是压缩机最主要的组件，同时也是最容易损坏的零件。
其设计的好坏会直接影响到压缩机的排气量、功耗及运转可靠性。
往复式压缩机完整ppt课件•往复式压缩机概述•往复式压缩机结构组成•往复式压缩机工作原理与性能参数•往复式压缩机选型与设计要点•往复式压缩机安装、调试与验收规范•往复式压缩机运行维护与故障排除方法•总结回顾与展望未来发展趋势目录01往复式压缩机概述定义与工作原理定义往复式压缩机是一种通过活塞在气缸内做往复运动来改变气体体积，从而实现气体压缩的机械设备。
工作原理电机驱动曲轴旋转，曲轴通过连杆将旋转运动转化为活塞的往复直线运动。
活塞在气缸内做往复运动时，气体在活塞的作用下被压缩，并通过排气阀排出。
同时，吸气阀吸入新的气体，为下一次压缩做准备。
往复式压缩机类型按结构分类立式、卧式、角度式等。
按驱动方式分类电动、柴油驱动、蒸汽驱动等。
按压缩介质分类空气压缩机、制冷压缩机、工艺流程用压缩机等。
应用领域及市场需求应用领域广泛应用于石油化工、制冷空调、空气动力、工艺流程等领域。
市场需求随着工业领域的发展，对往复式压缩机的需求不断增加。
特别是在能源、化工等领域，大型、高效、低噪音的往复式压缩机具有广阔的市场前景。
同时，随着环保意识的提高，对低能耗、低排放的压缩机需求也在增加。
02往复式压缩机结构组成压缩机的支撑框架，承受各种载荷，确保各部件正确相对位置。
机身将电机的旋转运动转化为活塞的往复运动。
曲轴连接曲轴和活塞，传递运动和力。
连杆在气缸内做往复运动，实现气体的压缩和排放。
活塞与活塞配合形成压缩空间，承受气体压力。
气缸控制气体的吸入和排出。
气阀缓冲罐油泵减小气流脉动和噪音。
为压缩机各润滑点提供润滑油。
冷却器油分离器油冷却器降低压缩后气体的温度。
分离压缩空气中的油分。
冷却润滑油，保证油温稳定。
流量传感器监测气体流量，确保稳定供气。
监测气体和润滑油温度，防止过热。
压力传感器监测气体压力，确保安全运行。
电动机提供动力，驱动曲轴旋转。
控制面板显示压缩机运行参数，实现远程控制。
控制系统安全保护装置当气体压力超过设定值时自动泄压，保护压缩机不受损坏。

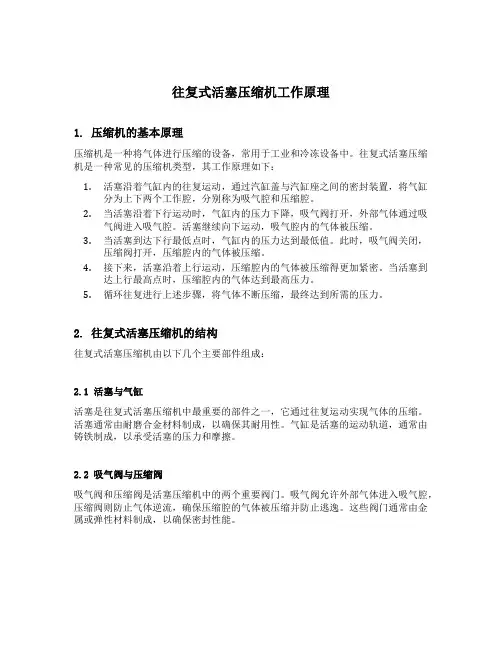

往复式活塞压缩机工作原理1. 压缩机的基本原理压缩机是一种将气体进行压缩的设备，常用于工业和冷冻设备中。
往复式活塞压缩机是一种常见的压缩机类型，其工作原理如下：1.活塞沿着气缸内的往复运动，通过汽缸盖与汽缸座之间的密封装置，将气缸分为上下两个工作腔，分别称为吸气腔和压缩腔。
2.当活塞沿着下行运动时，气缸内的压力下降，吸气阀打开，外部气体通过吸气阀进入吸气腔。
活塞继续向下运动，吸气腔内的气体被压缩。
3.当活塞到达下行最低点时，气缸内的压力达到最低值。
此时，吸气阀关闭，压缩阀打开，压缩腔内的气体被压缩。
4.接下来，活塞沿着上行运动，压缩腔内的气体被压缩得更加紧密。
当活塞到达上行最高点时，压缩腔内的气体达到最高压力。
5.循环往复进行上述步骤，将气体不断压缩，最终达到所需的压力。
2. 往复式活塞压缩机的结构往复式活塞压缩机由以下几个主要部件组成：2.1 活塞与气缸活塞是往复式活塞压缩机中最重要的部件之一，它通过往复运动实现气体的压缩。
活塞通常由耐磨合金材料制成，以确保其耐用性。
气缸是活塞的运动轨道，通常由铸铁制成，以承受活塞的压力和摩擦。
2.2 吸气阀与压缩阀吸气阀和压缩阀是活塞压缩机中的两个重要阀门。
吸气阀允许外部气体进入吸气腔，压缩阀则防止气体逆流，确保压缩腔的气体被压缩并防止逃逸。
这些阀门通常由金属或弹性材料制成，以确保密封性能。
2.3 曲轴与连杆曲轴和连杆是将活塞的往复运动转换为旋转运动的部件。
活塞通过连杆与曲轴相连，当活塞往复运动时，连杆将其运动传递给曲轴，进而实现旋转运动。
2.4 冷却系统活塞压缩机在运行过程中会产生大量热量，为了确保其正常工作，需要安装冷却系统。
冷却系统通常由冷却润滑油和冷却水组成，通过散热器等部件将热量散发出去，保持压缩机的适宜工作温度。
3. 往复式活塞压缩机的工作特点往复式活塞压缩机具有以下几个工作特点：3.1 体积效率高往复式活塞压缩机利用活塞的往复运动将气体压缩，相比于其他类型的压缩机，其体积效率更高。
