室外红外球机最常见故障分析

红外摄像机球机虽然工作性能稳定，使用时出现故障的几率很小，但使用超长时间过后，也难免会出现一些故障，以下是几种常见故障。

产品故障一、红外高速球自检时出现异常，有图像后伴有马达鸣叫声。

故障分析：1、球机出现机械故障。

2、红外夜视高速球机出现倾斜的现象。

3、系统的电源功率不够。

产品故障二：红外夜视高速球通电后没有动作、而且没有图像显示。

故障分析：1、球机的电源线的连接方法不对，接错了。

2、红外球的供电电源已经损坏。

3、球机内部的保险管已经烧坏或者是出现故障。

4、系统的电源线出现接触不良的现象。

产品故障三：显示的图像出现不稳定的现象。

故障原因：1、系统的视频线路出现接触不良的现象。

2、系统的电源功率不够。

产品故障四、红外高速球接通电源后有自检有图像，但是不能对其进行控制、而且指示灯没有闪烁的现象。

故障分析：1、高速球的地址码与波特率的设定参数不正确。

2、高速球内部的协议不正确。

3、球机的RS485的线接反了或者是出现开路的现象。

红外半球摄像机的常见问题红外半球摄像机作为安防监控领域中常见的一种摄像机，其具有外形美观、结构紧凑、防水、防尘和防强光等优点，使用方便，适用于各种不同的场所。

然而，由于各种原因，当使用红外半球摄像机时，还是可能会遇到一些常见问题，从而影响其正常的使用效果。

本文将对红外半球摄像机的常见问题进行详细介绍，并针对这些问题给出相应的解决办法。

问题一：红外灯不亮当红外半球摄像机的红外灯不亮时，一般是下列原因导致的：•电源故障：如果电源供电不稳定或电源线路损坏，则会导致红外灯不亮；•摄像头故障：红外半球摄像机摄像头异常，会影响红外灯的正常工作；•光敏元件异常：如果光敏元件出现问题，那么就会导致红外寻址出现异常。

解决办法：•检查电源线，保证电源线正常；•更换摄像头或对摄像头进行调整；•清洁光敏元件，或对光敏元件进行更换。

问题二：画面不清晰或模糊当在使用红外半球摄像机时，画面不清晰或模糊是常见的问题。

其可能的原因如下：•摄像头调整不当；•窗户或落地玻璃反光；•环境光线过强。

解决办法：•根据环境的不同调整摄像头角度和聚焦调整；•在适当的位置加装挡光板；•调整环境光线并增加照明。

问题三：存在画面晃动或抖动在记录监控视频时，如果画面出现晃动或抖动，将会影响录制视频的清晰度和稳定性。

导致这种情况的原因有：•摄像机摆放不稳定/松动；•环境振动/交通运输震动；•画面扫描速度和频率不匹配。

解决办法：•重新安装摄像头，并检查固定是否牢固；•在摄像机周围缓冲减震垫、加强底座的稳定性；•调整扫描速度，使其与监控系统频率相匹配。

问题四：夜晚画面过亮或过暗由于红外摄像机要在低光情况下工作，因此夜晚画面的亮度通常会受到环境或摄像机本身的限制。

可能的原因是：•光线照射角度不当；•红外灯灯泡寿命到期；•光线照射面积过大或过小。

解决办法：•调整照射角度；•更换灯泡；•调整灯的照射范围。

结论红外半球摄像机是安防领域中常用的一种监控设备。

在使用时，难免会遇到一些常见问题，本文通过介绍这些问题及其解决方法，希望能够帮助用户更好地了解红外半球摄像机的使用。

红外一体摄像机常见问题及解决方法
红外一体摄像机近年来颇受大家的欢迎，主要原因是成本低，安装方便，但是在使用过程中总会遇到一些让我们想不到的问题，下面是我们在生产和销售红外防水摄像机中所遇到的问题，供大家参考：
1.防水和散热效果不理想
用的时间长了之后，里面或多或少会出现汽水(此现象主要集中在北方地区)，造成这个现象的原因主要是出在外壳的密封效果不够和当时装机时没有考虑到温差。

当红外灯开始工作时会产生大量的热量，同时由于部外壳的散热效果不够，这样就会大大降低摄像机的使用寿命。

2.夜视效果不理想
此现象主要表现是手电筒的效果或者是距离不够等等。

其实这个问题主要是红外灯的角度和功能所造成的，我们现在红外摄像机所使用的红外灯又称850红外发射管，峰值波长在850，角度从5-60度可以选择，当红外发射管角度越小时照射距离越远，手电筒的效果就越明显，反之，角度越大就没有手电筒的效果，但是距离就大打折扣。

3.白天色彩还原不够
大家不知道有没有注意到红外一体摄像机的色彩在白天都会或多或少的偏色，这个最直接的原因是摄像机滤光片的问题，一般红外一体摄像机使用能透过一定比例红外光线的双峰滤光片，其优点是成本低，但由于自然光线中含有较多的红外成份，当其进入CCD后会干扰色彩还原，比如绿色植物变成灰白等等(有阳光的室外环境尤其明显)。

4.临界点的反复跳变。

③合理选择球面颜色，一般选用浅烟、浅蓝等，可折中解决此矛盾。
2.图像清晰度下降主要原因:
?球面材质
?球面表面光洁度
?球面制造工艺解决方案:
①选用光学亚加力材料，其透光率好
②球面光洁度高，不能有任何缺陷，包括:不平、凹凸起、划伤、气泡等。
③球面制造工艺精良，严格控制出模时间、温度等，此外，作业现场干净、整洁、无尘 也是重要的控制因素。匀
解决方案:
①大倍数镜头尽量选用大尺寸球机
②尽量选用δ小的球面
③选用δ尽量相近的球面，球面厚薄尽可能一致且均
4.图像重影一这是最经常出现的故障，也是用户及工程商不容易发现的故障主要原因:
?图像重影原因示意
?球面曲率的大小，比如:9"比14"重影机会多
?球面δ过大
?球面各部分厚薄不均匀
?选用镜头倍数与球罩尺寸不匹配
原因分析:
因为摄像机成像一般都是由像素构成，上述原因均可导致成像重影
红外高速球几种常见问题解决
来源：二郎电子科技 哮天犬品牌
1.透光率下降
主要原因:球面颜色
因为球机的一大优点是隐蔽性，因此隐蔽性越强就要求球罩颜色越深。由此深色球面的负作用
是透光率下降。
解决方案:
①根据现场光照度，选择球面颜色
②尽量选择低照度摄像机
④根据镜头倍数，合理购置球机尺寸。
3.反光 主要原因:
?球机内部有反光物。
?摄像机与球面距离过远。
?旋转角度与外部光源形成光多角度反射。
解决方案:
①球机内尽量减少反光物
②安装中尽量将摄像机与球面接近
③尽量避免球机与外部光源构成不合理反射位置

红外热像仪使用中遇到的常见故障分析简介红外热像仪是一种比较先进的检测仪器，可用于物体表面温度探测等应用场景。

但是，由于使用中可能会遇到各种问题，这就需要及时排查故障并解决，保证设备的正常运行。

本文将介绍红外热像仪使用中遇到的常见故障，并提供相应的故障排查方法。

故障1：视场模糊红外热像仪在拍摄时，出现视场模糊，即图像模糊难以辨认，可能是以下原因导致：1.红外传感器出现故障2.拍摄距离太远3.对焦不准确解决办法1.检查红外传感器是否损坏。

可以试着在不同距离和环境下拍摄，如果仍然模糊，则需要联系售后服务或更换传感器。

2.缩短拍摄距离。

如果距离过远，应该将仪器尽可能靠近目标，以获得更清晰的图像。

3.调整对焦。

对焦困难时，最好调整焦距，确保物体处于视场中央并清晰可见。

故障2：图像失真或颜色异常红外热像仪拍摄时，图像出现失真或颜色异常，可能是以下原因：1.摄像头损坏2.像素问题3.显示屏幕质量不好解决办法1.检查摄像头是否受损。

如果是摄像头问题，可能需要维修或更换。

2.检查像素问题。

可以通过检查图像是否出现条纹或黑白图像，来判断是否是像素问题。

此时需要使用更高质量的摄像头，并确保设备正常运行。

3.检查显示屏幕质量。

如果屏幕质量不佳，则需要更换屏幕，或联系制造商进行检查和修理。

故障3：电池不能充电当电池不能充电时，可能是以下原因：1.充电器故障2.电池老化3.电池损坏解决办法1.更换充电器。

如果充电器出现故障，可能导致电池无法充电。

建议使用原厂充电器或可靠品牌的充电器。

2.检查电池老化问题。

可以通过电池容量和充电时间来判断是否是老化问题。

如果电池老化了，就需要更换新的电池。

3.电池损坏。

如果电池损坏，可能需要更换电池，或联系售后服务进行修理。

结论红外热像仪作为一种先进的检测仪器，具有寻找热点、检测温度区域等优势，但在使用中可能会遇到多种故障，需要及时解决。

本文介绍了红外热像仪使用中常见的三类故障，并提供了相应的解决办法。

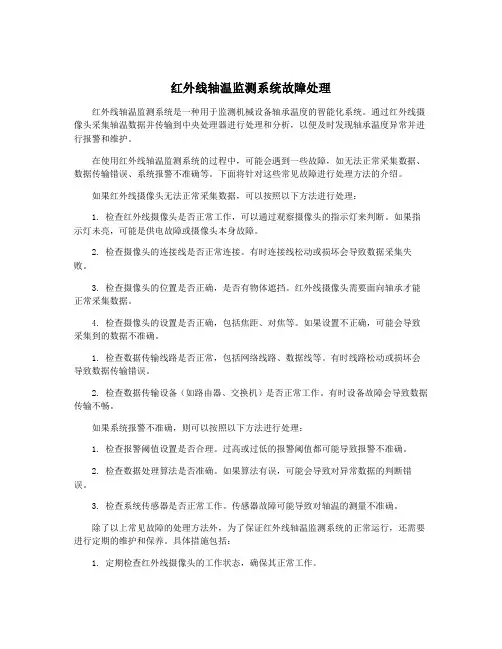

红外线轴温监测系统故障处理红外线轴温监测系统是一种用于监测机械设备轴承温度的智能化系统。

通过红外线摄像头采集轴温数据并传输到中央处理器进行处理和分析，以便及时发现轴承温度异常并进行报警和维护。

在使用红外线轴温监测系统的过程中，可能会遇到一些故障，如无法正常采集数据、数据传输错误、系统报警不准确等。

下面将针对这些常见故障进行处理方法的介绍。

如果红外线摄像头无法正常采集数据，可以按照以下方法进行处理：1. 检查红外线摄像头是否正常工作，可以通过观察摄像头的指示灯来判断。

如果指示灯未亮，可能是供电故障或摄像头本身故障。

2. 检查摄像头的连接线是否正常连接。

有时连接线松动或损坏会导致数据采集失败。

3. 检查摄像头的位置是否正确，是否有物体遮挡。

红外线摄像头需要面向轴承才能正常采集数据。

4. 检查摄像头的设置是否正确，包括焦距、对焦等。

如果设置不正确，可能会导致采集到的数据不准确。

1. 检查数据传输线路是否正常，包括网络线路、数据线等。

有时线路松动或损坏会导致数据传输错误。

2. 检查数据传输设备（如路由器、交换机）是否正常工作。

有时设备故障会导致数据传输不畅。

如果系统报警不准确，则可以按照以下方法进行处理：1. 检查报警阈值设置是否合理。

过高或过低的报警阈值都可能导致报警不准确。

2. 检查数据处理算法是否准确。

如果算法有误，可能会导致对异常数据的判断错误。

3. 检查系统传感器是否正常工作。

传感器故障可能导致对轴温的测量不准确。

除了以上常见故障的处理方法外，为了保证红外线轴温监测系统的正常运行，还需要进行定期的维护和保养。

具体措施包括：1. 定期检查红外线摄像头的工作状态，确保其正常工作。

2. 定期检查系统的数据传输线路，确保其连接正常。

3. 定期校准传感器的测量准确度，确保测量数据的可靠性。

4. 定期更新系统的软件和算法，以提高系统的性能和可靠性。

红外线轴温监测系统故障处理包括针对采集故障、传输故障和报警故障的不同处理方法。

球机故障维修方法一球机电路结构及工作过程1 控制中心通过光纤传输来的球机控制信号（光信号），由发送光端机接收处理后，送入球机内部的485通信芯片，经其放大送至球机主CPU处理。

CPU将焦距、聚焦等信号送到摄像头（一体机）；将镜头垂直旋转与水平旋转控制信号送到相应的电机驱动芯片；将字符叠加信息送往字符叠加芯片。

2 摄像机镜头拾取的视频信号，经过放大后，送入发送光端机变成光信号，再通过光纤反馈到后端显示。

3 看门狗：看门狗具备软件抗干扰功能，当系统受到某种干扰进入死循环后，由于看门狗的作用，会在第一时间将系统软复位或进行初始化，从而使系统从死循环中摆脱出来。

4 I*2C读写存储器：由于系统应用软件程序量大，CPU本身存储器容量不足，必须借助外接存储器来扩充容量。

I*2C即为片外可电读写的存储器。

5 从CPU及拨码开关：主CPU引脚资源有限，满足不了系统工程的要求，所以，必须扩充另外一个CPU来完成相应的功能，因为其依附于主CPU,故称为从CPU.在下面的框图中，次CPU肩负着与各拨码开关（波特率、通信协议、球机地址）的联系，将其拨码信息，以串行通信的形式，传递给主CPU处理。

6 字符叠加器：字符叠加芯片中存储了字符码（AISC码）和常用汉字码，根据控制信号，提取相应字符或汉字代码，经处理后叠加到视频信号中进行显示。

二球机的维修方法1 无图像、无控制像这种故障现象比较明显，多发生在球机外部供电电源及球机内部供电源上，用万用表测量故障芯片各管脚的动静态特性，对比其正常状态下的静动态特性，以此判断是否芯片损坏。

2 视频图像正常，镜头垂直方向不能控这种故障范围很窄，也比较容易判断，因为只是一个方向不能控，其他均为正常，说明故障只发生在垂直电机驱动芯片、驱动电机、传动轮、传动带以及机械碰擦等问题。

用万用表测量故障芯片各管脚的动静态特性，对比其正常状态下的静动态特性，以此判断是否芯片损坏。

另外，用示波器观察驱动芯片的脉冲输入端和输出端应有如下波形：驱动芯片脉冲输入端信号波形T驱动芯片输出端阶梯波3视频图像正常，镜头水平方向不能控故障类似1，不骜述。

红外半球摄像机8大问题技术指导o一、红外距离过远会导致红外灯启动不完全造成机器夜间照度差；出现图像发白或亮白色光圈现象主要因红外发光管发出的红外光通过球罩折射到镜头所致，解决此现象就是避免让红外光折射到镜头表面，通常采用海绵圈进行镜头与红外光的隔离，在装配时一定要将球罩紧贴海绵圈二、夜视型红外半球摄像机白天图像正常，夜间发白此现象一般因机器使用环境有反射物或在范围很小的空间使用，因红外光反射导致，解决此现象首先应确定使用环境是否有反射物，尽可能改善使用环境，其次检查机器的有效红外距离与实际使用距离是否相应；若一台长距离红外机器在很小的空间使用会因红外光过强导致机器图像发白。

三、红外半球摄像机无图像首先检查外加电源极性是否正确，输出电压是否满足要求(电源误差：DC12V±10[%]，AC24V±5[%])，其次检查视频连线是否接触良好；若是使用手动光圈镜头需检查光圈是否打开，自动光圈镜头则需要调节LEVEL 电位器使光圈在合适位置四、红外半球摄像机彩色失真、偏色可能是白平衡开关(AWB)设置不当，也可能是环境光照条件变化太大，此时应检查开关设置是否在OFF位置，应想办法改善环境的光照条件。

五、红外半球摄像机图像出现扭曲或几何失真这种现象可能是红外半球摄像机、监视器的几何校正电路有问题或光学镜头的问题,也有可能是视频连接线缆或设备的特征阻抗与红外半球摄像机的输出阻抗不匹配.当出现以上现象时,请先检查所用光学镜头是否异常及监视器的输入阻抗开关是否设置在75Ω端,其次再检查所用视频连接线缆阻抗是否是75Ω。

六、画面出现几道黑色竖条或横条混动这种情况一般是机器供电电源输出电压的纹波太大,应加强滤波并采用性能好的直流稳压电源.七、红外半球摄像机使用自动光圈镜头图像过暗首先检查EE/AI功能开关是否设置在AI端，其次检查LEVEL电位器调节是否合适。

八、红外半球摄像机图像质量不好a.检查镜头是否有指纹或太脏。

球机故障报告摘要：本文档旨在记录球机故障报告，描述故障出现的现象、可能的原因以及解决方案。

球机作为一种常见的安防监控设备，在使用过程中可能会遇到各种故障，了解如何识别和解决这些问题能确保设备的正常运行。

引言：球机作为一种高度灵活的监控设备，广泛应用于各种场所，如商业建筑、学校、医院等。

然而，在长时间的使用过程中，球机也会出现各种故障。

本故障报告旨在记录球机故障出现的原因，并提供可能的解决方案，以帮助用户更好地处理和解决球机故障。

一、故障描述：在使用球机的过程中，用户可能会遇到以下故障：1. 图像模糊：球机所拍摄的图像模糊，影响监控效果。

2. 画面抖动：球机所拍摄的画面抖动或晃动，无法清晰显示。

3. 无法接收信号：球机无法正常接收到监控信号，导致监控无法进行。

二、故障原因：1. 摄像头污损：球机摄像头可能被灰尘或污垢覆盖，导致图像模糊。

2. 风吹影响：球机安装在露天场所，受到风吹影响可能导致画面抖动。

3. 电缆连接故障：球机的电缆连接可能松动或损坏，导致无法正常接收信号。

三、解决方案：根据不同的故障原因，我们提供以下解决方案：1. 图像模糊：- 清洁摄像头表面：使用专用的清洁液和清洁布轻轻擦拭摄像头表面，确保没有灰尘或污垢。

- 调整摄像头焦距：根据实际情况，调整摄像头的焦距，使图像变得清晰。

- 检查摄像头设置：检查球机的设置菜单，确保图像质量调整为最佳状态。

2. 画面抖动：- 加强球机安装固定：检查球机安装的固定方式，如螺丝松动等，确保球机安装牢固。

- 避免防风设置：根据场所的实际情况，调整球机的安装位置，避免直接受到风的影响。

3. 无法接收信号：- 检查电缆连接：检查球机的电缆连接是否松动或损坏，确保连接正常。

- 替换损坏的电缆：如果发现电缆损坏，及时更换新的电缆，确保信号传输正常。

四、故障预防：为了减少球机故障的发生，我们提供以下预防措施：1. 定期清洁维护：定期检查球机的各个部件，清洁摄像头表面和设备内部，确保设备正常工作。

红外夜视球机常会见到镜头有雾，导致摄像机聚焦不准确，图像看不表。

特别是温差大和潮湿的地方更为常见。

一般有以下几种情况。

第一种情况：刚装上有水雾，有可能是球机的灯板老化发热所产生的水雾，这种为正常现象，出厂球机未老化，所以晚上用起来灯板发热，这个水雾是胶水的。

正常情况下2个晚上左右这个胶会干，以后就不会有雾。

第二种情况：使用过程中有雾，这种情况跟环境有关系，天气比较冷，球机内外温差大，一般有雾是晚上才有，晚上红外灯亮起来，灯板的电流一般能到2A以上，内外温差大而产生的雾，而球机里面没装温控。

这种情况在不返厂的情况下最有效的解决方案：把机芯中筒打开，放几包干燥剂即可。

第三种情况：机芯有问题，聚焦不清晰，检查一下球机的罩子上是否有雾，如果没有水雾而看不清图像跟机芯有关系。

解析红外半球摄像机的九大问题
随着监控应用领域的日益拓宽，半球摄像机凭借安装调试的方便性、监控隐蔽性等优点，被大量地应用于室内监控，但问题也随之而来。

因此，小编搜罗总结了红外半球摄像机在安装使用过程中常见的一些问题：
问题一：红外半球摄像机彩色失真、偏色
可能是白平衡开关(AWB)设置不当，也可能是环境光照条件变化太大，此时应检查开关设置是否在OFF位置，应想办法改善环境的光照条件。

问题二：夜视型红外半球摄像机白天此现象一般因机器使用环境有反射物或在范围很小的空间使用，因红外光反射导致，解决此现象首先应确定使用环境是否有反射物，尽可能改善使用环境，其次检查机器的有效红外距离与实际使用距离是否相应;若一台长距离红外机器在很小的空间使用会因红外光过强导致机器问题三：红外半球摄像机系列机器晚上出现应该说，现象是机器装配不当导致的，装配时感光器件(光敏电阻)离红外半球摄像机距离过远会导致红外灯启动不完全造成机器夜间照度差;出现问题四：画面出现几道黑色竖条或横条混动
这种情况一般是机器供电电源输出电压的纹波太大，应加强滤波并采用性能好的直流稳压电源。

问题五：防水和散热效果不理想
用的时间长了之后，摄像机里面或多或少会出现汽水(此现象主要集中在北方地区)，造成这个现象的原因主要是出在外壳的密封效果不够和当时装机时没有考虑到温差。

当红外灯开始工作时会产生大量的热量，同时由于外壳的散热效果不够，这样就会大大降低摄像机的使用寿命，要解决这个问题可以考虑。

FTIR常见故障及排除一.初始化时出现”延时”对话框,十秒后连接不上;1.是否先开主机再开电脑;2.检查仪器电源灯有无亮,不良的话检查电源问题;3.打开菜单”E nvironment”/Instrement performance/Instrement,将软件设置为相对应的型号(8400S或IR21);4.是否使用WIN2000,驱动程序安装正确与否;5.信号线接触是否良好;6.此故障属电路板接口问题的概率不大;二.出现空气能量图谱低时需排除:1.参数设置是否正确;2.样品室有无放置样品;3.执行”A uto Adjust”;4.若Auto Adjust 能执行,但能量仍旧很低,则需检查分束器,固定镜,移动镜有无受潮现象;5.分束器,固定镜,移动镜受潮,需更换;6.不受潮的话,参照”维修手册”8-2进行光路调节;7.检测器位置不良或故障,调节或更换;三.连接后出现红灯或执行”A uto Adjust”执行不下去时的处理:1. 检查分束器,固定镜,移动镜有无受潮现象;2.检查激光是否聚焦良好;3. 参照”维修手册”8-2进行光路调节;4. 检测器位置不良或故障,调节或更换;四.安装仪器及IR-Solution应注意事项:1.必须使用WIN2000或XP,不能使用WIN98;2.干燥剂最好使用”氧化钙”;3.红外分光仪对外部环境要求非常高,除湿及防振要求苛刻;五.安装Irsoluction后出现”灾难性错误”;排除: 运行regedit,查找a0168EEC,把它删掉即可;六.不能打印”Validation”结果;排除: 把IRsoluction安装在C盘默认的目录下;不要装在D盘;七.做完EPJP2000后打印的结果是旧结果,而不是最近的检测结果;排除: 1.打开打印画面,打开模板ValidEPJP.ptm;2.点击一下模板的图形,右边有一个”文本文件”,点击打开IRsoluction/chs/data/EPJP,输入文件名”print.txt”,保存即可;。

红外热成像仪的故障介绍红外热成像仪是一种利用红外热成像技术来测量物体表面热量分布的非接触式测量仪器。

在工业生产、安全检查、医疗等领域中，红外热成像仪具有广泛的应用。

但是，由于使用寿命和其他因素的影响，红外热成像仪在使用过程中有可能会出现一些故障，本文将介绍一些红外热成像仪的故障并对其进行分析。

故障一：无法开机当您按下红外热成像仪的电源按钮时，仪器无法启动，可能是以下原因导致：1.电池电量低：您需要更换新的电池。

2.充电问题：当您使用充电器充电时，可以检查充电器是否有问题或电源插座是否有问题。

3.内部故障：在红外热成像仪内部可能存在短路或损坏的情况，需要进行相关检查和修理。

故障二：图像呈现畸变当您使用红外热成像仪进行测量时，图像会出现明显的畸变，可能是以下原因导致：1.焦距问题：如果红外热成像仪的焦距不正确，会导致图像出现模糊或畸变现象。

需重新调整焦距。

2.校准问题：如果红外热成像仪没有正确的校准，也会导致图像呈现畸变现象。

需进行再校准。

3.由于使用寿命或工作条件的不良影响导致内部元件损坏或失效，也会导致图像呈现畸变现象，需要进行相应的检查和维修。

故障三：温度测量不准确当您使用红外热成像仪进行测量时，温度读数出现错误偏差，可能是以下原因引起：1.算法问题：由于算法的不一致性，不同品牌和型号的红外热成像仪计算出的温度结果可能存在差异。

2.使用环境问题：红外热成像仪对周围环境的光照和温度变化非常敏感，并且会影响测量值的准确度。

需要保证其在适宜的温度和光照情况下进行测量。

3.故障：如果红外热成像仪内部元器件损坏或部分失效，也会影响其温度读数值准确度。

需进行相应的检查和维修。

故障四：其他不良现象1.屏幕无法显示：可能由于屏幕配件故障，需更换相应的零件。

2.图像噪点：噪点是指图像上存在的杂点或乱点，通常由传感器损坏、数据传输扰动等因素引起，需进行相应的检查和维修。

故障维修当发生故障时，最好联系有经验的专业维修服务人员进行检修和维修，以保证红外热成像仪的安全性和准确性。

AP-3007QIR红外球故障原因分析以下只针对红外球故障问题做出分析，有关系统主机设置不正确故障在此不做讨论。

无自检，无视频可能原因：1、检查电源是否正常。

可用万用表测试下电压，工作电压为DC12V 至少2。

5A2、检查一出三视频线与球机托顶是否接触好。

3、检查一出三视频电源线是否完好。

自检正常，但无法控制可能原因：1、协议、地址、波特率设置不正确；【注意查看上电显示，自检过程会有协议、地址、波特率自检显示】2、数据线接错；485A B 接错，由于是信号线，可以交换调试下。

3、码转换器故障，如果是采集卡就要特别注意下。

4、如果接了新支架解码板，则需要让新支架解码板与控制设备（键盘、DVR等）协议、波特率、地址匹配好。

（注意新支架解码板与球机通讯协议是PELCOD 2400 地址1）5、如果客户接错线导致控制不了，建议可以检查下，解码板上R7、R8 （20Ω）电阻是否烧坏，可以用万用表接通档测试下是否通，通则正常，如果电阻非常大，则表明电阻已经烧坏。

坏了则更换之。

自检正常，能控制，但部分功能失效，可能原因：1、协议不正确，建议更换其它协议试下；2、码转故障，或者485走线方式问题，建议一条主线方式，禁忌走Y型，星型走线。

3、如果镜头变倍了，（有些可能是客户自己更换了一体机）这种情况下，可以需要进入软件（先清除50号预制点，紧接着调用101号，会弹出个菜单，在第一项选择你需要的一体机协议然后退出即可）一体机聚焦模糊，可能原因：1、查看是否是手动聚焦还是自动聚焦，可更换下聚焦模式！2、检查下是否走线走的太长，75-5的线线长不超过300米（视频线）；3、以上问题都排除，则可能为一体机问题，可与代理商联系！云台自检正常，无视频，可能原因：1、检查视频BNC头是否接触良好；2、检查球机与外界的连接线是否接好；3、检查视频连接线是否正常；4、否则为球机故障；红外灯亮，但只有8颗灯亮，原因：红外球灯控制分两组，一组远光灯，一组近光灯，所以在近处时只亮一组也就是8颗，需要控制镜头变倍大于4倍后，另一组远光灯启动，近光灯关闭；。

随着“平安城市”不断扩展，高速球型摄像机的发展也越来越快，它以其独的功能即360°旋转功能，能监测到所有区域范围;具有安装方便，简化了布线和管理过程;集成化、智能化的程度高等特点使高速球型摄像机成为监控领域的宠儿。

球机的安装安装球机前应严格按照电气规范进行管线敷设，将强电与弱电信号线隔离穿敷，避免干扰。

在室外空旷环境，应采取独立的外部防雷措施。

球机本身也应保持良好的接地，防止静电累积等对球机产生影响。

安装时要正确接好电源线、通信线和视频线，连接时要仔细参照安装说明的要求，以确认通信方式和相应的引脚定义。

一般地，设备应在施工后期安装，以避免施工现场的大量粉尘侵入球机，直接影响其使用效果和寿命。

设备调试控制设备通过由微拨开关设置的地址码来识别球机。

所以正确设置地址码，确保球机的正常通讯。

以Pelco的球机为例，微拨开关可设置通讯波特率和球机的通讯地址。

球机通常会兼容多种协议，如Pelco球机兼容同轴、Pelco-D、Pelco-P，不同协议间球机具备自适应功能，无需再单独设置。

SW1用来设置球机的地址信息;SW2是通信线以菊花链方式连接时设置球机的终端信息，如最远端的球机应设置为终端状态;SW3用来设置球机与控制设备间的通信波特率，所示用6、7、8号微拨开关的不同组合可以选择不同的波特率。

1~5号拨码开关用来选择其它一些辅助功能。

每个球机安装完毕后应首先进行单体调试，这样可以减少全系统调试时的负担。

Pelco的球机提供RJ45接口用于单体调试。

通过RJ45接口把球机与调试工具包连接起来，可以调试球机的输出图像、云台转动、镜头拉伸等。

亦可进入球机菜单，进一步做初始设置。

调整主机、加电测试将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给球机加电测试：选择球机的控制端口：第一步：把变倍镜头或一体机、云台的电缆接入球机(不可带电操作!!!)：参照镜头或一体机、云台的说明书、标签，对照球机的接线图，仔细准确地把所有电缆接入球机的接线端子，两者的接口必须完全对应连接。

4.供电分时供电
5.更换损坏配件
电源线接错
更正
工程线路故障
排除
不断自检，有图像
附近有其他强干扰源，导致设备电磁感应内部元件损坏
1．设备外壳可靠接地，屏蔽干扰
2．强电与弱电走线尽量分开电
5．更换损坏配件
电源损坏或功率不足
更换
自检进行不正常，有图像
但伴有马达鸣叫声
机械故障
检修
摄像机倾斜
摆正
电源功率不够
更换符合要求的电源，最好把开关电源放在球机附近尽量不要使用集中供电方式
自检动作正常，但无图像
视频线路接错
更正
视频线路接触不良
排除
摄像机损坏
更换
问题现象
可能原因
对策
自检成功，但不能
控制
控制信号线接错
更正
球机地址不对应
重新选择
协议或通信波特率不匹配
1.调整协议与控制器匹配并重新上电
视频采集卡质量问题
排除
硬盘录像机电源不稳定，设备本身容易受干扰
1.录像机更换好电源，或增加UPS
2.增强抗干扰能力
如果设备本身视频地和外壳隔离，则不能将视频地和其他设备外壳共地
设备受到外围电磁干扰
1.增强设备电源抗干扰处理
2.增强设备通信抗干扰处理
球机失控
自检不正常
重新上电
控制线接触不良
排除
主机操作有问题
主机重新上电
负载过多或者通信距离过远
1.离控制器最远端一只球机的端接电阻打至“ON”状态，其余的打在“OFF”状态；
2.增加码分配器
题现象
可能原因
对策
上电后无动作、无图像
电源损坏或功率不足

球机常见故障解码板上电源接头是否插好外置电源有没接好，请尝试更换电源测试摄像机电源正负有没接反通电可自检，但自检动作不能完全完成支架里的连接线是否整理好是否有连接线阻挡了球机的转动摄像机的位置是否安装合理，确保摄像机在左右上下转动时不会有任何东西阻挡（请根据摄像头+镜头尺寸来选择适合的球机）球机自检后，一直左右自动转动因为自检有记忆功能，在给球机断电前是自动状态再上电后球机仍是处在自动状态。

此时只要用软件或者键盘控制球机就可以取消自动图像闪动或无图检查视频线是否连接正确和插好确认PB线（排线）的连接是否正确和连接到位，有损坏的PB线，请及时更换请选用我们支持协议的相机，或联系我们能否对用户指定相机协议进行升级不能控制球机（方向，变倍，变焦）球机重新上电，观察球机是否能够正常的左右上下转动自检检查两端的协议，波特率是否相同，确认正确的地址码；球机和云台在重新拨码后需要重新上电才能生效检查485线路是否存在问题（插口，线路）更换控制设备：DVR，球机调试软件，键盘用软件控制几台球机，出现球机反应慢，开巡航设预置不准确等问题用软件控制球机，存在发码速度的问题，导致球机解码板收到码流有延时等情况，从而可能出现以上问题用DVR或者键盘控制，或者将走预置的间隔时间加长球机自检后，用户无操作，球机间隔性自己转动设置预置位：200，关闭看守位功能手动删除1~5号预置点设置66号预置点恢复出厂设置如何设置巡航？先设置好需要巡航的预置点，设置110号预置点，巡航停留时间为5 S，再设置121，再设置21N（N=预置点数量）球机设置自动后3~4小时后自动停止？用户有操作或者断电都会引起自动停止，建议用户使用看守位调用自动功能。

如何设置球机180度左右转？通过软件限位功能，设置左：62 右：63 号预置点，点击自动即可球机转动有时候会突然没图像，接驳的是一体化相机球机内部的视频线和相机BNC口接触不好。

设置预置位混乱，如何删除预置位或恢复出厂值？旧款的请手动删除预置位，新款的可设置66号预置位恢复出厂设置。
