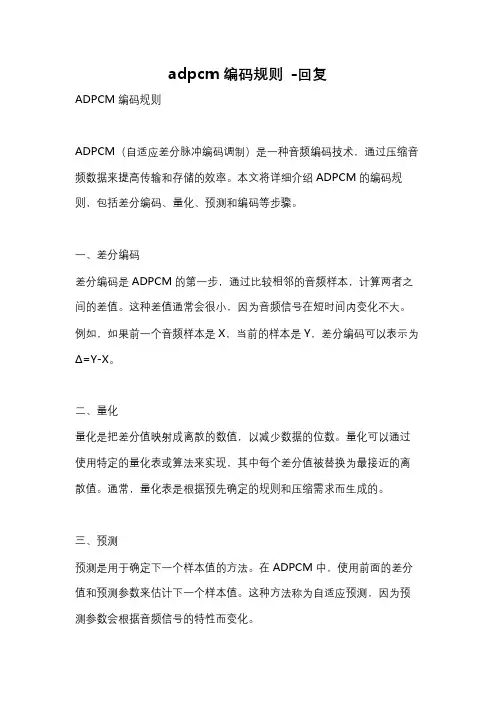

adpcm编码规则-回复ADPCM编码规则ADPCM（自适应差分脉冲编码调制）是一种音频编码技术，通过压缩音频数据来提高传输和存储的效率。
本文将详细介绍ADPCM的编码规则，包括差分编码、量化、预测和编码等步骤。
一、差分编码差分编码是ADPCM的第一步，通过比较相邻的音频样本，计算两者之间的差值。
这种差值通常会很小，因为音频信号在短时间内变化不大。
例如，如果前一个音频样本是X，当前的样本是Y，差分编码可以表示为Δ=Y-X。
二、量化量化是把差分值映射成离散的数值，以减少数据的位数。
量化可以通过使用特定的量化表或算法来实现，其中每个差分值被替换为最接近的离散值。
通常，量化表是根据预先确定的规则和压缩需求而生成的。
三、预测预测是用于确定下一个样本值的方法。
在ADPCM中，使用前面的差分值和预测参数来估计下一个样本值。
这种方法称为自适应预测，因为预测参数会根据音频信号的特性而变化。
四、编码在编码过程中，使用差分值和预测参数对音频样本进行压缩。
ADPCM 使用固定长度的位数来表示压缩后的差分值和预测参数。
根据压缩需求，可以选择不同的编码方案，如G.726、G.727等。
五、解码解码是ADPCM的逆过程，将压缩后的数据恢复成原始的音频信号。
解码器根据编码过程中使用的编码方案和位数，对压缩数据进行解析，恢复原始的差分值和预测参数。
然后使用差分值和预测参数来计算下一个样本值，最终重建音频信号。
ADPCM具有很多优点，使它成为一种常见的音频编码技术。
首先，它可以显著减少音频数据的存储和传输需求，提高效率。
其次，ADPCM 在保持相对高音质的同时，还能降低延迟，使其适用于实时通信和音频流媒体应用。
此外，ADPCM还具有较低的计算复杂度，可以在资源有限的嵌入式设备上实现。
然而，ADPCM也存在一些限制。
首先，压缩过程会引入一定的误差，使解码后的音频信号与原始信号略有差异。
其次，使用差分编码和预测的方法对快速变化的音频信号效果较差，可能会导致较大的误差。
dpcm编码课程设计一、课程目标知识目标：1. 学生能理解DPCM编码的基本概念，掌握其工作原理和数学表达式。
2. 学生能描述DPCM编码在数字信号处理中的应用场景及其优势。
3. 学生能解释DPCM编码与其它压缩技术的区别及联系。
技能目标：1. 学生能运用DPCM编码方法对简单的信号进行编码和解码操作。
2. 学生能通过计算和实践，分析DPCM编码的压缩效果和误差。
3. 学生能运用所学知识解决与DPCM编码相关的问题，培养解决问题的能力。
情感态度价值观目标：1. 学生通过学习DPCM编码，培养对数字信号处理技术的兴趣和热情。
2. 学生在学习过程中，培养合作精神，提高团队协作能力。
3. 学生能够认识到科技发展对生活的影响，增强对科技创新的敏感度。
本课程针对高年级学生，已具备一定的数字信号处理基础。
课程性质为理论联系实践，注重培养学生的实际操作能力和解决问题的能力。
教学要求学生在理解基本概念的基础上，通过实例分析和实践操作，掌握DPCM编码的关键技术和应用，达到课程目标。
通过分解目标为具体的学习成果，教师可进行针对性的教学设计和评估。
二、教学内容1. 引言：介绍数字信号处理的基本概念，回顾差分脉冲编码调制（DPCM）的背景和发展。
2. 理论基础：- 差分脉冲编码调制原理- 差分脉冲编码调制的数学表达式- 帧同步与自适应预测3. 编码过程：- 量化器的选择与设计- 预测器的设计与优化- 编码与解码的实现步骤4. 应用案例分析：- DPCM在音频信号处理中的应用- DPCM在图像信号处理中的应用- DPCM与其它压缩技术的结合5. 实践操作：- 使用软件工具进行DPCM编码与解码- 实际信号处理案例分析- 压缩效果与误差分析6. 教学拓展：- 探讨DPCM编码的优化方法- 研究DPCM编码在不同领域的应用前景- 比较DPCM与其它压缩技术的性能差异教学内容依据课程目标，按照科学性和系统性原则进行组织。
教学大纲明确指出，本章节将按照课本第X章的内容进行教学，涵盖以上列举的内容要点。
差分脉冲编码（Differential Pulse Code Modulation，简称DPCM）是一种数字信号处理中常用的编码技术。
它通过对连续信号的时间差值进行编码，以减少传输和存储数据所需的比特率。
在DPCM中，首先将连续信号分为若干个采样窗口。
对于每个采样窗口，将当前采样值与上一个采样值之间的差值作为差分值。
然后将差分值进行量化，并进行编码得到编码值。
最后将编码值传输或存储。
DPCM的解码过程如下：接收到编码值后，对编码值进行解码，得到量化值。
然后将量化值与上一个采样值相加，得到重构值。
重构值即为原始信号的估计。
在实际应用中，DPCM具有广泛的应用场景。
以下是一些常见的应用场景：1. 音频信号压缩：音频信号在存储和传输时通常需要较大的带宽和存储空间。
DPCM通过对音频信号进行压缩，减小了存储和传输的开销。
尤其在对高频信号进行编码时，DPCM还可以提供更好的性能。
2. 视频编码：DPCM也广泛用于视频编码中。
对视频序列的每一帧进行编码时，可以利用前一帧的信息进行差分编码，从而减少码流大小和传输开销。
常见的视频编码标准如MPEG-2和H.264都使用了DPCM的技术。
3. 通信系统：在通信系统中，尤其是数字通信系统中，DPCM也被广泛应用。
DPCM可以提高系统对信道噪声和干扰的鲁棒性，并且能够减少传输开销。
此外，DPCM作为数字信号处理中的一种常用编码技术，具有如下优点和缺点：优点：1. 降低了传输和存储开销：通过差分编码，可以大幅度减小传输数据的比特率，节省传输带宽和存储空间。
缺点：1. 对噪声和干扰的鲁棒性可能不足：由于DPCM是基于差分值的编码方式，对于噪声和干扰的鲁棒性可能不如其他一些编码技术。

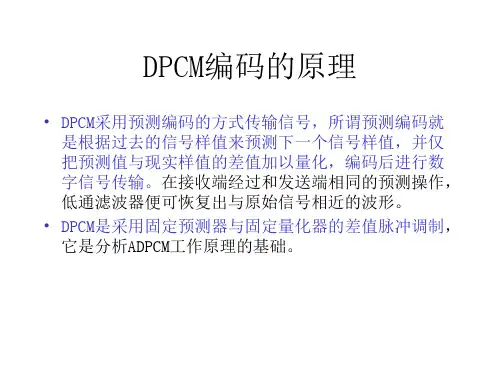

DPCM（Differential Pulse Code Modulation，差分脉冲编码调制）是一种音频和图像等信号的压缩算法。
它的基本原理是利用信号中相邻样本之间的差异性进行编码，而不是直接编码每个样本的值。
这种差分编码的方式能够更有效地表示信号中的冗余信息，从而实现压缩。
下面是DPCM的基本步骤：1. 预测：对于每个样本，通过使用先前样本的估计值来预测当前样本的值。
这个预测值通常通过线性预测（例如，使用前一个样本值）或者更复杂的预测算法来得到。
2. 差分编码：计算当前样本与预测值之间的差异，将这个差异值编码为二进制。
如果差异值较小，需要更少的比特表示，从而实现了对冗余信息的压缩。
3. 解码：在解码端，使用相同的预测算法对已编码的差异值进行解码，得到重建的样本值。
DPCM的变种包括Adaptive DPCM（ADPCM），其中预测器的参数可以根据信号的动态范围进行调整，以提高压缩性能。
虽然DPCM在一些应用中能够有效地进行信号压缩，但也存在一些局限性，特别是在信号中存在大量高频成分或者快速变化的情况下。
在这种情况下，其他更复杂的压缩算法，如基于变换的压缩（如JPEG和MP3），可能更为适用。
当使用Differential Pulse Code Modulation（DPCM）算法进行数据压缩时，具体的步骤可以更详细地描述如下：1. 初始化：需要一个起始样本值作为预测的起点。
这个值可以是前一个样本值，也可以通过其他方式选择。
2. 预测：对于每个样本，使用预测器来估计当前样本的值。
预测器通常是根据过去的样本值来计算的，可以是一个线性的、非线性的或者自适应的模型。
线性预测器的一种简单形式是使用前一个样本值作为预测值。
3. 差分编码：计算当前样本与预测值之间的差异，称为预测误差（prediction error）。
这个误差通常通过减去预测值得到，即{误差} = {当前样本} - {预测值}这个误差值可能是正值也可能是负值。
差分脉冲编码调制一、概述差分脉冲编码调制（DPCM）是一种数字信号处理技术，用于将模拟信号或数字信号转换为数字脉冲序列。
它的基本原理是对输入信号进行预测并将预测误差编码为脉冲序列，从而实现信号的压缩和传输。
二、DPCM的工作原理1. 信号预测DPCM的第一步是对输入信号进行预测。
这个预测可以使用不同的算法，如线性预测、最小均方误差（MMSE）预测等。
在线性预测中，我们假设输入信号是由前面几个样本的线性组合得到的。
我们使用这些样本来计算一个线性系数，并将其应用于下一个样本以进行预测。
最小均方误差（MMSE）预测则尝试找到最小化平均误差的系数。
2. 预测误差编码在完成信号预测后，我们可以计算出当前样本与其预测值之间的误差。
这个误差就是所谓的“残差”或“残余”。
接下来，我们需要将这个残余量编码为数字脉冲序列。
最简单和最常见的方法是使用Delta Modulation（DM）。
在DM中，我们只考虑残差的符号，然后将其编码为1或0。
如果残差为正，则输出1；否则输出0。
3. 编码器和解码器DPCM系统由编码器和解码器两部分组成。
编码器将输入信号转换为数字脉冲序列，并将其发送到解码器进行恢复。
解码器使用相同的算法来预测信号，并计算出残差。
然后，它使用编码器发送的数字脉冲序列来重建原始信号。
三、DPCM的应用DPCM被广泛应用于音频和视频压缩、图像压缩、数据传输等领域。
例如，在音频压缩中，DPCM可以大大减少原始音频信号的数据量，从而降低存储和传输成本。
在视频压缩中，DPCM可以与其他技术（如运动估计）结合使用，以进一步提高压缩效率。
四、优点和缺点1. 优点（1）简单易实现：DPCM算法不需要太多的计算资源和存储空间。
（2）压缩效率高：通过预测信号并编码预测误差，可以大大减少数据量。
（3）抗噪声能力强：由于预测误差只是信号的一小部分，因此DPCM 对噪声有很强的鲁棒性。
2. 缺点（1）误差传播：由于预测误差会被编码并传输，因此如果一个样本的预测值出现错误，它将会影响所有后续样本的编码。
中华人民共和国通信行业标准使用自适应差分脉冲编码调制(ADPCM)和数字话音插空(DSI)的数字电路信增设备Digital circuit multiplication equipmentusing ADPCM and DSIYD／T 1018—1999前言本标准是根据国际电信联盟电信标准化部门(ITU-T)建议G.763(1998)，并结合我国具体情况制订的，在技术内容上与G.763一致。
本标准的附录A是标准的附录。
本标准由邮电部电信科学研究规划院提出并归口。
本标准由邮电部第五研究所负责起草。
本标准主要起草人：戚家和1 范围本标准规定数字电路信增设备(DCME)和数字电路信增系统(DCMS)的技术要求。
本标准适用于设备的设计参考，而不限制具体功能如何实现。
2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB／T 7611—87 脉冲编码调制通信系统网路数字接口参数ITU—T建议 G.763(1998)使用ADPCM(建议G.726)和数字话音插空的电路倍增设备ITU—T建议 G.703(1O/98)系列数字接口的物理／电气特性ITU—T建议 G.7704(10/98)用于1544kbit/s、6312kbit/s、2048kbit/s、8488kbit/s 和44736kbit/s速率系列级的同步帧结构ITU—T建议 G.726(12/90)40、32、24、16kbit/s自适应差分脉冲编码调制(ADPCM) ITU—T建议 G.766(11／96)数字电路倍增设备的传真解调／再调制ITU—T建议 Q.50(03/93)电路倍增设备(CME)和国际交换中心(ISC)之间的信令ITU—T建议 Q.764(03／93)ISDN用户部分信令程序ITU—T建议 G.711(11/88)话音频率的脉冲编码调制(PCM)ITU—T建议 G.763的附件A(10/98)；DCME发送／接收单元结构的例子和SDL图ITU—T建议 G.763的附录I(10/98)：附加要求ITU—T建议 G.763的补充1(10/98)：DCME的应用指导和系统能力的估算3 定义3.1 数字电路倍增设备(DCME)把64kbit/s PCM编码的输入中继信道集中在较少数量的传输信道上的一类通用设备。
