GEZE电动排烟窗系统技术要求

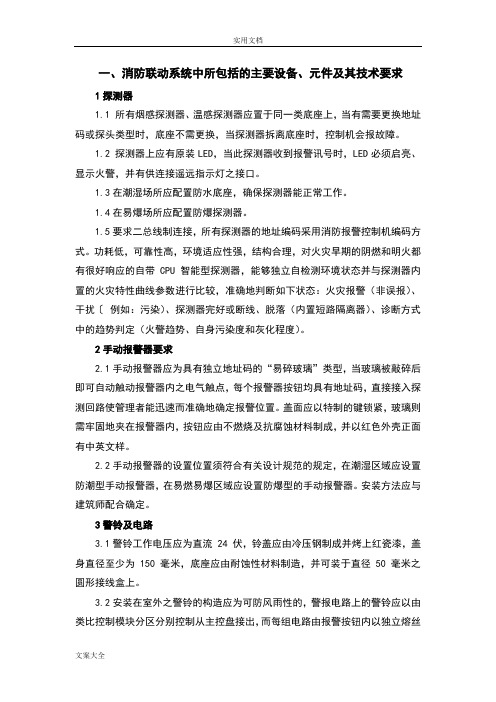

一、消防联动系统中所包括的主要设备、元件及其技术要求1探测器1.1 所有烟感探测器、温感探测器应置于同一类底座上，当有需要更换地址码或探头类型时，底座不需更换，当探测器拆离底座时，控制机会报故障。

1.2 探测器上应有原装LED，当此探测器收到报警讯号时，LED必须启亮、显示火警，并有供连接遥远指示灯之接口。

1.3在潮湿场所应配置防水底座，确保探测器能正常工作。

1.4在易爆场所应配置防爆探测器。

1.5要求二总线制连接，所有探测器的地址编码采用消防报警控制机编码方式。

功耗低，可靠性高，环境适应性强，结构合理，对火灾早期的阴燃和明火都有很好响应的自带CPU 智能型探测器，能够独立自检测环境状态并与探测器内置的火灾特性曲线参数进行比较，准确地判断如下状态：火灾报警（非误报）、干扰〔例如：污染）、探测器完好或断线、脱落（内置短路隔离器）、诊断方式中的趋势判定（火警趋势、自身污染度和灰化程度）。

2手动报警器要求2.1手动报警器应为具有独立地址码的“易碎玻璃”类型，当玻璃被敲碎后即可自动触动报警器内之电气触点，每个报警器按钮均具有地址码，直接接入探测回路使管理者能迅速而准确地确定报警位置。

盖面应以特制的键锁紧，玻璃则需牢固地夹在报警器内，按钮应由不燃烧及抗腐蚀材料制成，并以红色外壳正面有中英文样。

2.2手动报警器的设置位置须符合有关设计规范的规定，在潮湿区域应设置防潮型手动报警器，在易燃易爆区域应设置防爆型的手动报警器。

安装方法应与建筑师配合确定。

3警铃及电路3.1警铃工作电压应为直流 24 伏，铃盖应由冷压钢制成并烤上红瓷漆，盖身直径至少为150 毫米，底座应由耐蚀性材料制造，并可装于直径 50 毫米之圆形接线盒上。

3.2安装在室外之警铃的构造应为可防风雨性的，警报电路上的警铃应以由类比控制模块分区分别控制从主控盘接出，而每组电路由报警按钮内以独立熔丝保护，此系统将能提供多组电路，警铃上应有中英文字样，在易燃易爆区域应设置防爆性警铃。

电动消防排烟窗规范
电动消防排烟窗规范
科学的消防安装规范是确保建设安全的基础，电动消防排烟窗也是缺一不可的防火设施。

电动消防排烟窗是用来帮助排出消防烟气的产品，其历经测试可保证在火灾中能够将烟气排出建筑，以保护其他人员逃生安全。

电动消防排烟窗的设计一般根据建筑的高度。

为更好的防止火灾，建筑高度为11米以下的应设置1层，11米以上则应设置2层，每一层有2个排烟窗，最小口径不得小于320mm，其安装应当设置在屋顶上，并且易于操作。

电动消防排烟窗选用玻璃时，要满足抗静电特性而且要与要求相一致，一般来说选用抗热玻璃，而且须满足重复热冲击试验项目的要求，其中一次加热非连续冲击温度高于210℃（分解温度高于450℃）且加热时不得出现裂纹。

将消防排烟窗安装完毕后，需要检测其刚力、性能及其他某些特性，以确保其质量。

具体到电动排烟窗方面，应经过交流测量仪表和波形分析器等检测仪器仪表来确保电机的负载系数达到规定的要求。

综上，为了保障企业的安全，在设计消防防火技术的时候务必严格按照电动消防排烟窗的规范来完成设计和安装，确保各方安全。

电动排烟窗工作原理、设计依据、适用范围及分类一、电动排烟窗工作原理电动排烟窗是拥有消防报警联通装置，这样出现火灾之后就可以自动报警，同时将窗户打开，所以电动排烟窗面对突发情况可以起到很好的保护作用。

另外还要做出报警提醒人们及时设立，在撤离过程中相关人员不会受到烟雾的伤害，起到保护作用。

电动排烟窗采用微型电脑控制电子晶片，这样可以大大提高电动排烟窗的质量，如果遇到停电的情况备用电池可以保证72小时工作。

遇到恶劣天气及时作出反应，例如风、光、雨水、温度等变化，温度传感器都可以进行智能控制，及时关闭或者开启窗户。

电动排烟窗可以实现多种控制，可以进行手动、遥控、时间控制，从而满足不同客户对日常的需求。

加上消防联网功能，可以对消防信号进行有限处理，这样遇到特护情况可以及时作出反应，另外还可以自动检测系统故障并作出相应指示。

二、电动排烟窗设计依据依据建设部建质【2003】75号《二〇〇三年国家建筑标准设计编制工作》，对原国标图集《电动采光排烟天窗》00j621—2进行修改编制。

三、电动排烟窗适用范围1、适用于一般工业于民用建筑的屋顶采光、通风、排烟。

不适用于高温及有腐蚀性的建筑。

2、适用于屋面坡度为2%-10%的建筑（瓦屋顶坡度可>10%）。

3、适用于基本风压≤900pa的地区。

4、注意事项：设有天窗的屋顶应具有通向屋顶的方便条件，使用单位应对天窗作定期和不定期的检查维修，预防渗漏。

采光面受环境污染，应及时清洗。

寒冷地区的天窗顶面积雪应及时清除。

四、电动排烟的分类三角型电动采光排烟窗、一字型电动采光排烟窗、圆拱形电动采光排烟窗（一）圆拱形电动采光排烟窗1、电动采光排烟天窗适用于以采光为主，通风为辅的建筑；2、圆拱（上开式）电动采光排烟天窗结构由矩形管和专用铝合金型材构成。

天窗开启机构设置在天窗中间，一套开启机构一般可开启长度为12000mm，天窗开启扇向向上开启，开启角度为30度或40度。

3、外形美观，视觉性强，采光性能好，安装施工方便，制作简单，适用于一些中等的工业与公共建筑。

自动排烟天窗设计标准是什么在设计自动排烟天窗时，需要遵循一定的标准以确保其功能和安全性。

以下是一些常见的自动排烟天窗设计标准：1. 国家建筑标准：自动排烟天窗的设计需符合国家相关建筑设计标准，如《建筑设计防火规范》、《建筑设计通风与空气调节》等。

2. 防火安全标准：由于自动排烟天窗用于排烟，具备良好的防火性能至关重要。

设计时需要符合相应的防火安全标准，确保在火灾发生时能够及时、有效地排烟，减少火灾对人员和建筑物的伤害。

3. 操作和控制标准：自动排烟天窗需要具备可靠的操作和控制系统，以便在需要时能够及时打开和关闭。

设计应考虑人员操作的便利性，并确保操作系统的灵敏性和可靠性。

4. 动力系统标准：自动排烟天窗通常需要使用电动或液压系统来控制开关。

设计时需要遵循相应的动力系统标准，确保系统稳定、安全，能够正常运行。

5. 排烟能力标准：自动排烟天窗的设计应根据建筑物的尺寸和用途确定排烟能力。

根据国家相关规范和标准，设计排烟通风系统，确保在火灾发生时能够迅速有效地排烟，保持适宜的空气质量。

6. 安全防护标准：为了确保自动排烟天窗的安全性，设计时需要考虑防护措施，如安装防护网、设置防坠落装置等，以防止人员意外伤害。

7. 电气标准：自动排烟天窗通常需要使用电气组件和控制系统。

设计时需要符合国家相关的电气安全标准，确保电气设备的安全可靠，并遵循正确的电气设计、安装和维护标准。

8. 其他相关标准：根据具体项目的需求，还可以考虑其他相关标准，如环境保护标准、建筑物能效标准等，从而实现自动排烟天窗的可持续发展和优化性能。

总之，设计自动排烟天窗需要综合考虑多个方面的因素，遵循相关的标准和规范，以确保其功能和安全性的兼顾。
