正确设置变电站设备与安全标志变电站设备与安全标志的正确设置对变电站的运行和安全至关重要。
本文将详细介绍变电站设备的正确设置，并解释不同的安全标志及其用途。
一、变电站设备的正确设置1. 变压器：变压器是变电站的核心设备，用于改变输电线路的电压水平。
在设置变压器时，需要注意以下几点：- 变压器的安装位置应符合设计要求，并且便于运行和维护。
- 变压器应正确接地，以保证人身安全和设备的正常运行。
- 变压器的冷却系统应正常运行，确保变压器不会过热。
2. 断路器：断路器用于开关和保护变电站的电路。
在设置断路器时，需要注意以下几点：- 断路器的安装位置应合理，便于操作和维护。
- 断路器的额定电流和电压等级应与变电站的要求相匹配。
- 断路器的操作机构应灵活、可靠，能够确保断路器的正常操作。
3. 隔离开关：隔离开关用于隔离和切断电路。
在设置隔离开关时，需要注意以下几点：- 隔离开关的安装位置应合理，便于操作和维护。
- 隔离开关的额定电流和电压等级应与变电站的要求相匹配。
- 隔离开关的操作机构应灵活、可靠，能够确保隔离开关的正常操作。
4. 电容器：电容器用于改善电力系统的功率因数。
在设置电容器时，需要注意以下几点：- 电容器的安装位置应合理，便于操作和维护。
- 电容器应正确接地，以保证人身安全和设备的正常运行。
- 电容器的容量和电压等级应符合设计要求。
二、安全标志及其用途1. 禁止标志：禁止标志用于禁止某些危险行为或限制进入某些区域。
常见的禁止标志有红色圆圈内有斜线的图案，下面是一个相关的文字说明。
如“禁止通行”、“禁止吸烟”等。
禁止标志的作用是警示人员注意安全，并确保不会有无关人员进入危险区域。
2. 警告标志：警告标志用于提醒人们注意某些潜在的危险或风险。
常见的警告标志颜色为黄色，图案里面一般有黑色的三角形或菱形图案，并有相关的文字说明。
如“高压危险”、“易燃物品”等。
警告标志的作用是提醒人们注意并采取相应的防护措施。
正确设置变电站设备与安全标志范本变电站是电网系统中的重要组成部分，起着电能变换、传输和分配的功能。
为了保障变电站的设备正常运行和工作人员的安全，正确设置变电站设备与安全标志至关重要。
下面将介绍变电站设备的正确设置和安全标志范本，以确保变电站的正常运行和工作人员的安全。
1. 变电站设备的正确设置在变电站设备的正确设置中，需要注意以下几个方面：(1) 电缆通道设置电缆通道是电缆敷设的通道，为了确保电缆的安全敷设和维护，需要进行正确的设置。
首先是选择合适的通道类型，如地下通道或地面槽道，并按照设计要求进行敷设，保证电缆的保护和维修的便利性。
其次是设置合适的支架和吊装设备，确保电缆的安全悬挂和支撑。
(2) 设备安装位置各种设备在变电站中的安装位置要经过合理规划和布局，以保证设备的安全运行和操作的方便性。
例如，高压设备和低压设备应分开设置，防止发生火灾和电击事故。
此外，还要确保设备的良好通风和散热，避免设备过热引发故障。
(3) 地线和接地装置设置地线和接地装置在变电站中起到保护设备和人身安全的重要作用。
在设置地线和接地装置时，要按照相关规定和标准进行操作。
例如，地线的敷设要符合电缆敷设规范，并保证与设备的可靠连接。
接地装置的设置要选择适当的位置，确保地焊装置和地网之间的连接良好，以确保接地的可靠性。
2. 安全标志范本为了提醒人员注意安全和正确操作，变电站需要设置各种安全标志。
以下是几种常见的安全标志范本：(1) 禁止入内标志这种标志用于禁止未经许可的人员进入危险区域，比如高压设备室。
标志通常为红色底色，上面画有一个黑色的禁止进入符号，下方标注“禁止入内”字样。
(2) 高压警示标志高压警示标志用于提醒人员注意高压电的存在，以防止触电事故的发生。
标志通常为黄色底色，上面画有一个红色的闪电符号，下方标注“高压危险”字样。
(3) 紧急停止按钮标志紧急停止按钮标志用于标识紧急停止按钮的位置，以便人员在紧急情况下快速找到并按下按钮。
附件1：标准化变电站建设实施规范（一次设备名称及标识）一次设备名称及标识1 一次设备铭牌标识1.1铭牌标识制作要求1.1.1内容：按照附录一次设备铭牌命名规范执行。
1.1.2 规格：设备标志牌基本形式为矩形，衬底色为白色，边框、编号文字为红色（接地设备标志牌的边框、文字为黑色）。
采用反光黑体字，字号根据标志牌尺寸、字数适当调整。
1.1.3 色号：红色 M100 Y100，黑色 K100，绿色 C100 Y100，黄色 M20 Y100。
1.1.4 材质：铝合金或工业贴纸1.1.5 变压器、电抗器标志牌的图例如图1.1，制图参数如表1.1。
图1.1 变压器标志牌（示例）表1.1 变压器标志牌的制图参数单位：mm参数B A B1 A1种类甲300 200 268 168乙400 300 364 264丙500 400 460 3601.1.6 断路器、隔离开关、电流互感器、避雷器、耦合电容器、阻波器、控制箱、端子箱、接地刀闸标志牌的图例如图1.2，制图参数如表1.2。
图1.2 断路器标志牌（示例）表1.2 断路器标志牌的制图参数单位：mm参数B A B1 A1种类甲220 320 168 288乙60 250按同比例缩放。
图1.3 室内配电装置标志牌（示例）表1.3 室内配电装置标志牌的制图参数单位：mm 参数B A B1 A1种类甲160 136 200 176乙144 124 180 160丙120 104 150 1341.1.7 母线标志牌的图例如图1.4，制图参数如表1.4。
图1.4 母线标志牌（示例）表1.4 母线标志牌的制图参数单位：mm参数A A1 A2B B1 B2种类甲350 320 313 500 470 463乙134 114 109 200 184 176丙110 94 90 160 144 1401.1.8 变压器标志牌示意图如图1.5。
图1.5 变压器标志牌示意图1.1.9 母线标志牌示意图如图1.6。
正确设置变电站设备与安全标志范文变电站设备与安全标志是保障电力系统正常运行和安全运行的重要组成部分。
正确设置变电站设备和安全标志可以有效地提高工作效率，减少事故风险。
下面将详细介绍变电站设备与安全标志的正确设置方法。
一、变电站设备的正确设置1. 主变压器：主变压器是变电站的核心设备之一，主要用于电能传输和电压变换。
在设置主变压器时，应注意以下几点：- 主变压器应设置在通风良好、干燥无尘的场地上，远离易燃、易爆和腐蚀性物质。
- 主变压器的接地应符合相关标准，保证接地电阻符合安全要求。
- 主变压器的油位应在规定范围内，并定期检查油质和油位。
2. 断路器：断路器是用于对电路进行控制和保护的设备，设置断路器时应遵循以下原则：- 断路器应根据电流负载和故障电流选择合适的额定电流和额定短路分断能力。
- 断路器应安装在操作方便、通风良好的位置，避免受潮、灰尘和高温等不良环境影响。
- 断路器的接线应牢固可靠，避免松动或接触不良导致故障。
3. 联络开关：联络开关主要用于不同电压等级之间的连接和切换，设置联络开关时应注意以下几点：- 联络开关应具备足够的额定电流和耐短路能力，确保安全可靠。
- 联络开关应安装在操作方便、防尘防潮的位置，避免接触液体和腐蚀性物质。
- 联络开关的接线应牢固可靠，避免接触不良或松动导致的故障。
4. 电压互感器和电流互感器：电压互感器和电流互感器用于测量变电站内的电压和电流，设置时需要注意以下几点：- 互感器应选择合适的额定电流和额定负载，确保测量结果准确可靠。
- 互感器应安装在电流和电压稳定的环境中，避免受到干扰影响测量精度。
- 互感器的接线应牢固可靠，避免接触不良导致测量误差。
二、安全标志的正确设置1. 安全警示标志：安全警示标志用于提醒人员注意安全事项，设置时应遵循以下原则：- 安全警示标志应明确、简洁，并符合相关标准和规定。
- 安全警示标志应设置在容易被注意到的位置，以便提醒人员注意安全。
一、附件3：标准化变电站建设实施规范（公共设备及安全标识）公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。
1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。
对于照明条件差的场所，标志牌宜用荧光材料制作。
1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。
1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。
1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。
各类标线应采用道路线漆涂刷。
1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。
1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。
环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。
1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。
标志牌前不得放置妨碍认读的障碍物。
1.11 标志牌的固定方式分附着式、悬挂式和柱式。
附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。
临时标志牌应采取防止脱落、移位措施。
1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。
修整或更换时，应有临时的标志替换，以避免发生意外伤害。
2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。
2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。
附件2：标准化变电站建设实施规范（二次设备名称及标识）二次设备名称及标识1 二次设备标识1.1 二次屏柜标识要求1.1.1 内容：按照二次设备命名规范执行，屏柜名称应能体现出屏柜内装置类型及功能。
1.1.2 尺寸：长度与门楣宽度相同，宽度为60mm。
1.1.3 色号：白底红框红字字体：黑体1.1.4 材质：不干胶工业贴纸1.1.5 安装：屏柜前后顶部门楣处1.1.6 示意图：图1.1 二次屏柜标识示意图1.2 二次压板标识要求1.2.1 内容：按照二次设备命名规范执行，压板名称牌标识应能明确反映出该压板的功能。
1.2.2 尺寸：建议31×10mm，可根据安装处实际尺寸确定。
1.2.3 色号：出口压板为红底白字，功能压板为黄底黑字，遥控压板为蓝底白字。
备用白底黑字。
字体：黑体1.2.4 材质：标签机打印、有机塑料板或工业贴纸1.2.5 安装：压板连片正下方5mm处1.2.6 示意图：图1.2 二次压板标识示意图1.3 二次空开、切换开关标识要求1.3.1 内容：按照二次设备命名规范执行，空开名称牌标识应能明确反映出该空开的功能。
1.3.2 尺寸：可根据安装处实际尺寸确定。
1.3.3 色号：交流空开及切换开关为白底黑字，直流空开为黄底黑字字体：黑体1.3.4 材质：标签机打印、有机塑料板或工业贴纸1.3.5 安装：空开名称指示牌安装于空开正下方5mm处或空开上（可视现场具体情况而定）；切换开关位置指示安装于切换手柄正方向引线5mm处，切换开关名称指示牌安装于切换开关正下方5mm处。
1.3.6 示意图：图1.3 二次空开、切换开关标识示意图1.4同屏不同间隔保护压板区域划分标识要求1.4.1 内容：通过保护压板前名称来区分同屏不同间隔的压板。
1.4.2. 尺寸：50×20mm。
虚线5mm 颜色：白底红字1.4.3. 色号：红色色彩为C0 M100 Y70 K201.4.4. 材质：标签机打印、有机塑料板或工业贴纸1.4.5. 安装：同屏不同间隔的压板之间或上下排压板之间。
公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。
1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。
对于照明条件差的场所，标志牌宜用荧光材料制作。
1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。
1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。
1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。
各类标线应采用道路线漆涂刷。
1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。
1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。
环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。
1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。
标志牌前不得放置妨碍认读的障碍物。
1.11 标志牌的固定方式分附着式、悬挂式和柱式。
附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。
临时标志牌应采取防止脱落、移位措施。
1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。
修整或更换时，应有临时的标志替换，以避免发生意外伤害。
2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。
2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。
也可以根据实际，使用多重标志。
正确设置变电站设备与安全标志变电站是电力系统中的重要组成部分，承担着电能的输送、配电、变换和保护的功能。
为了确保变电站设备正常运行和安全使用，必须正确设置变电站设备与安全标志。
下面将从变电站设备的设置和安全标志的设置两个方面进行详细阐述。
一、变电站设备的正确设置1. 主变压器的设置主变压器是变电站的核心设备，负责调节电压和电流。
在设置主变压器时，需要考虑以下几个因素：（1）位置选择：主变压器应设置在离其他设备远离的地方，以免发生事故时对其他设备造成影响。
（2）通风要求：主变压器需要良好的通风条件，所以在设置时需要留出足够的通风空间。
（3）基础选址：主变压器需要设置在坚固的基础上，以保证其稳定性。
2. 隔离开关的设置隔离开关是变电站中的重要设备，用于切断和连接电路。
在设置隔离开关时，需要注意以下几点：（1）位置选择：隔离开关应设置在离其他设备远离的地方，以免发生事故时对其他设备造成影响。
（2）操作空间要求：隔离开关需要留出足够的操作空间，方便人员操作和维修。
（3）标志设置：在隔离开关旁边设置相应的标志，提示人员注意安全，禁止未经许可操作。
3. 继电保护装置的设置继电保护装置是变电站中的重要设备，用于对电气故障进行保护。
在设置继电保护装置时，需要注意以下几点：（1）位置选择：继电保护装置应设置在离其他设备远离的地方，以免发生事故时对其他设备造成影响。
（2）可靠性要求：继电保护装置需要具备较高的可靠性，能够准确地对电气故障进行判断和保护。
（3）标志设置：在继电保护装置旁边设置相应的标志，提示人员注意安全，禁止未经许可操作。
二、安全标志的正确设置1. 禁止入内标志在变电站的周边区域以及变电设备的入口处设置禁止入内标志，用以提醒非工作人员不得擅自进入变电站，防止发生意外事故。
2. 高压警示标志在变电站高压区域设置高压警示标志，用以提醒人员注意高压电的存在，并采取相应的安全防护措施。
3. 禁止触摸标志在设备外壳上设置禁止触摸标志，提醒人员不得触摸设备以防触电事故的发生。
2024年正确设置变电站设备与安全标志随着社会的发展和用电负荷的增加，变电站作为电力系统的重要组成部分，其设备与安全标志的正确设置对于保障电网的稳定运行和人员安全至关重要。
本文将详细介绍2024年正确设置变电站设备与安全标志的要点。
一、变电站设备的正确设置1. 变压器室：- 变压器的安装要保证周围的安全间距，便于维护和绝缘。
- 变压器的接线要清晰可见，且符合设计标准。
- 变压器上应设置相应的仪表和报警装置，以及防止变压器爆炸的安全装置。
2. 开关室：- 开关柜的安装必须符合相关的安全要求和设备间距标准。
- 开关柜上应设置清晰可见的开关操作标记和指示灯，以便操作人员正确操作和判断电流状态。
- 开关柜应设置相应的保护装置和断路器，以便在故障时及时切断电源。
3. 高压室：- 高压设备的安装要求有足够的周围空间和安全间距，以便于操作和维护。
- 高压设备的接线要正确可靠，且有明确的标识，方便操作人员判断和维修。
- 高压设备上应设置相应的保护装置和安全装置，以确保人员在操作时的安全。
4. 接地装置：- 变压器和设备的接地装置必须符合相关的要求和标准，以确保人员的安全。
- 接地装置的接地电阻应符合设备的要求，确保接地效果良好。
- 接地装置应定期检测和维护，确保其正常运行。
二、变电站安全标志的正确设置1. 安全标志的种类：- 安全警示标志：用于标识危险区域或警示操作人员注意安全的标志，如高压警示标志、可燃气体警示标志等。
- 禁止标志：用于禁止或限制某些行为或操作的标志，如禁止吸烟标志、禁止通行标志等。
- 指示标志：用于指导操作人员进行特定操作或方向的标志，如灭火器指示标志、应急出口指示标志等。
2. 安全标志的正确设置：- 安全标志应根据需要放置在相应位置，易于被操作人员看到，并能够起到警示或指导作用。
- 安全标志应有清晰可见的文字说明和符号图案，便于操作人员理解和遵守。
- 安全标志应定期检查和维护，确保其清晰可读和有效。
附件3：标准化变电站建设实施规范（公共设备及安全标识）公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。
1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。
对于照明条件差的场所，标志牌宜用荧光材料制作。
1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。
1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。
1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。
各类标线应采用道路线漆涂刷。
1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。
1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。
环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。
1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。
标志牌前不得放置妨碍认读的障碍物。
1.11 标志牌的固定方式分附着式、悬挂式和柱式。
附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。
临时标志牌应采取防止脱落、移位措施。
1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。
修整或更换时，应有临时的标志替换，以避免发生意外伤害。
2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。
2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。
正确设置变电站设备与安全标志范本变电站是电网系统中的重要组成部分，起着电能变换、传输和分配的功能。
为了保障变电站的设备正常运行和工作人员的安全，正确设置变电站设备与安全标志至关重要。
下面将介绍变电站设备的正确设置和安全标志范本，以确保变电站的正常运行和工作人员的安全。
1. 变电站设备的正确设置在变电站设备的正确设置中，需要注意以下几个方面：(1) 电缆通道设置电缆通道是电缆敷设的通道，为了确保电缆的安全敷设和维护，需要进行正确的设置。
首先是选择合适的通道类型，如地下通道或地面槽道，并按照设计要求进行敷设，保证电缆的保护和维修的便利性。
其次是设置合适的支架和吊装设备，确保电缆的安全悬挂和支撑。
(2) 设备安装位置各种设备在变电站中的安装位置要经过合理规划和布局，以保证设备的安全运行和操作的方便性。
例如，高压设备和低压设备应分开设置，防止发生火灾和电击事故。
此外，还要确保设备的良好通风和散热，避免设备过热引发故障。
(3) 地线和接地装置设置地线和接地装置在变电站中起到保护设备和人身安全的重要作用。
在设置地线和接地装置时，要按照相关规定和标准进行操作。
例如，地线的敷设要符合电缆敷设规范，并保证与设备的可靠连接。
接地装置的设置要选择适当的位置，确保地焊装置和地网之间的连接良好，以确保接地的可靠性。
2. 安全标志范本为了提醒人员注意安全和正确操作，变电站需要设置各种安全标志。
以下是几种常见的安全标志范本：(1) 禁止入内标志这种标志用于禁止未经许可的人员进入危险区域，比如高压设备室。
标志通常为红色底色，上面画有一个黑色的禁止进入符号，下方标注“禁止入内”字样。
(2) 高压警示标志高压警示标志用于提醒人员注意高压电的存在，以防止触电事故的发生。
标志通常为黄色底色，上面画有一个红色的闪电符号，下方标注“高压危险”字样。
(3) 紧急停止按钮标志紧急停止按钮标志用于标识紧急停止按钮的位置，以便人员在紧急情况下快速找到并按下按钮。
2024年正确设置变电站设备与安全标志2024年正确设置变电站设备与安全标志的重要性及具体操作方法一、引言随着社会的不断发展，电力需求不断增加，变电站作为电力系统的重要组成部分，起到了电能传输、变压、分配等功能。
正确设置变电站设备与安全标志对于保证电力系统的稳定运行和人身安全非常重要。
本文将从变电站设备的正确设置和安全标志的设置要求两个方面进行阐述。
二、变电站设备的正确设置1. 变电站布置设计变电站布置设计是变电站设备正确设置的前提和基础。
为确保变电站的安全运行，布置设计应按照以下原则进行：（1）合理的场地选择：选取具备良好排水条件、地势平坦、无滞水、无积雪、无严重地震和泥石流等自然灾害的场地。
（2）合理的主厂房位置：主厂房应离居民区、教育、医疗、文化等人群聚集场所一定距离，符合国家相关规定。
（3）合理的设备摆放位置：根据变电站的规模和布置要求，合理摆放变压器、开关设备、继电器保护装置等设备，保证设备之间的安全间距。
2. 变电设备的安装与调试（1）设备安装：确保设备的安全稳定运行，需要严格按照设备安装要求进行。
在设备安装过程中，应注意安全防护措施，遵守相关操作规程，正确使用设备安装工具，防止设备在安装过程中出现损坏或者不当操作导致的安全隐患。
（2）设备调试：设备安装完毕后，需要进行设备的调试工作。
调试过程中，需要注意以下几点：- 首先，确保设备的接线正确且牢固，避免出现接线错误或松动而引起的故障；- 其次，设备的参数设置要准确，关键参数应在设备规格和设计要求范围内；- 再次，对设备进行全面的功能测试，确保设备正常工作，没有异常情况；- 最后，对设备进行试运行，检查各项设备运行参数和运行状态是否满足要求。
三、安全标志的设置要求1. 安全标志的种类与位置根据国家相关标准，变电站设备应设置以下几种安全标志：（1）禁止标志：用于禁止人员进行某些危险操作，如禁止闯入标志、禁止吸烟标志等，这些标志应设置在明显的位置，以提醒人们注意安全。
附件1：标准化变电站建设实施规范（一次设备名称及标识）一次设备名称及标识1 一次设备铭牌标识1.1铭牌标识制作要求1.1.1内容：按照附录一次设备铭牌命名规范执行。
1.1.2 规格：设备标志牌基本形式为矩形，衬底色为白色，边框、编号文字为红色（接地设备标志牌的边框、文字为黑色）。
采用反光黑体字，字号根据标志牌尺寸、字数适当调整。
1.1.3 色号：红色 M100 Y100，黑色 K100，绿色 C100 Y100，黄色 M20 Y100。
1.1.4 材质：铝合金或工业贴纸1.1.5 变压器、电抗器标志牌的图例如图1.1，制图参数如表1.1。
图1.1 变压器标志牌（示例）表1.1 变压器标志牌的制图参数单位：mm参数B A B1 A1种类甲300 200 268 168乙400 300 364 264丙500 400 460 3601.1.6 断路器、隔离开关、电流互感器、避雷器、耦合电容器、阻波器、控制箱、端子箱、接地刀闸标志牌的图例如图1.2，制图参数如表1.2。
图1.2 断路器标志牌（示例）表1.2 断路器标志牌的制图参数单位：mm参数B A B1 A1种类甲220 320 168 288乙60 2501.1.7室内配电设置标志牌的图例如图1.3，制图参数如表1.3；安装处如有特殊要求可以按同比例缩放。
图1.3 室内配电装置标志牌（示例）表1.3 室内配电装置标志牌的制图参数单位：mm 参数B A B1 A1种类甲160 136 200 176乙144 124 180 160丙120 104 150 1341.1.7 母线标志牌的图例如图1.4，制图参数如表1.4。
图1.4 母线标志牌（示例）表1.4 母线标志牌的制图参数单位：mm参数A A1 A2B B1 B2种类甲350 320 313 500 470 463乙134 114 109 200 184 176丙110 94 90 160 144 1401.1.8 变压器标志牌示意图如图1.5。
正确设置变电站设备与安全标志范文变电站设备与安全标志是保障电力系统正常运行和安全运行的重要组成部分。
正确设置变电站设备和安全标志可以有效地提高工作效率，减少事故风险。
下面将详细介绍变电站设备与安全标志的正确设置方法。
一、变电站设备的正确设置1. 主变压器：主变压器是变电站的核心设备之一，主要用于电能传输和电压变换。
在设置主变压器时，应注意以下几点：- 主变压器应设置在通风良好、干燥无尘的场地上，远离易燃、易爆和腐蚀性物质。
- 主变压器的接地应符合相关标准，保证接地电阻符合安全要求。
- 主变压器的油位应在规定范围内，并定期检查油质和油位。
2. 断路器：断路器是用于对电路进行控制和保护的设备，设置断路器时应遵循以下原则：- 断路器应根据电流负载和故障电流选择合适的额定电流和额定短路分断能力。
- 断路器应安装在操作方便、通风良好的位置，避免受潮、灰尘和高温等不良环境影响。
- 断路器的接线应牢固可靠，避免松动或接触不良导致故障。
3. 联络开关：联络开关主要用于不同电压等级之间的连接和切换，设置联络开关时应注意以下几点：- 联络开关应具备足够的额定电流和耐短路能力，确保安全可靠。
- 联络开关应安装在操作方便、防尘防潮的位置，避免接触液体和腐蚀性物质。
- 联络开关的接线应牢固可靠，避免接触不良或松动导致的故障。
4. 电压互感器和电流互感器：电压互感器和电流互感器用于测量变电站内的电压和电流，设置时需要注意以下几点：- 互感器应选择合适的额定电流和额定负载，确保测量结果准确可靠。
- 互感器应安装在电流和电压稳定的环境中，避免受到干扰影响测量精度。
- 互感器的接线应牢固可靠，避免接触不良导致测量误差。
二、安全标志的正确设置1. 安全警示标志：安全警示标志用于提醒人员注意安全事项，设置时应遵循以下原则：- 安全警示标志应明确、简洁，并符合相关标准和规定。
- 安全警示标志应设置在容易被注意到的位置，以便提醒人员注意安全。
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改正确设置变电站设备与安全标志(通用版)Safety management is an important part of production management. Safety and production are inthe implementation process正确设置变电站设备与安全标志(通用版)《安全生产法》中规定：“生产经营单位应当在有较大危险因素的生产经营场所和有关设施、设备上，设置明显的安全警示标志。
”电力企业应规范设置变电站设备与安全标志，以提醒、警告作业人员或其他有关人员，使其能时刻清醒认识所处环境的危险，提高注意力，加强自身安全保护，减少生产安全事故的发生。
1正确标示和安装1.1电气设备名称编号牌(1)一次设备名称编号牌必须清楚地标示设备的双重编号，即设备名称及调度编号。
标示牌必须非常清晰，并安装在操作把手的正前方，使人一目了然。
(2)二次设备元件复杂，且同电压等级的相同主设备的二次回路又大致相同，若各元件(包括继电器、转换开关、熔断器、快分断开关等)、端子接线标套、电缆牌标示不清楚，就很容易搞错。
因此，二次设备标示牌采用符号与中文并写，采用标签机打印而不用手写，因为手写的标签使用时间稍长就会变得模糊不清。
继保人员在站内进行二次设备或回路更动后，运行人员必须马上督促其更换新的标志。
必须强调保护屏压板标签名称的准确性。
微机保护装置除了本身具有保护的软投退功能外，在保护屏上还有大量的硬压板。
这些硬压板的标签名称是否准确关系到保护是否能正确投退，因此，除了对新保护装置在投运前严格进行压板功能验收外，对投运已久的装置还需在定检调试时对照压板标签结合动作逻辑进行试验，保证标签准确。

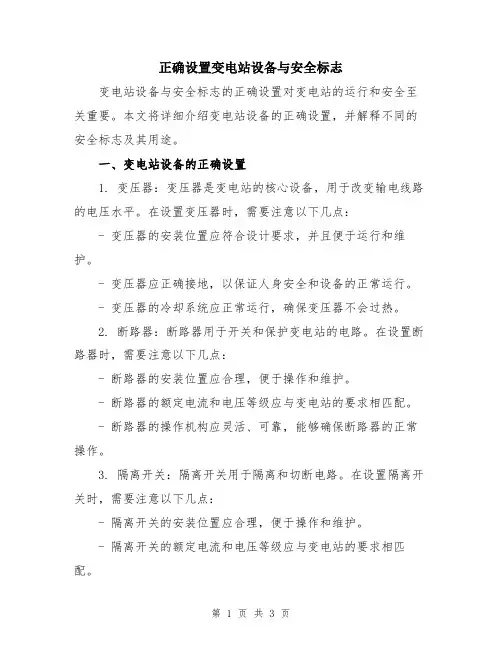

正确设置变电站设备与安全标志变电站是电力系统中传递电能的枢纽，其设备和安全标志的正确设置对于保障电力系统的安全稳定运行至关重要。
本文将介绍如何正确设置变电站设备与安全标志。
变电站设备设置主变压器及其附件主变压器是变电站的重要设备之一，主要用于电能的转换和分配。
在设备设置上，需要注意以下几个方面：•主变压器的安装应符合相关国家和地方的规定，并注意变压器的通风和隔离空间，以保证其正常工作；•主变压器附件的安装应注意安全可靠，例如，变压器油阀、气阀等应符合规定，防爆设施要齐全，防雷设施也要做好；•主变压器的接地应保证正常，且能够防止雷电等天气因素的影响；•同时应注意主变压器的定期检查和维护，以确保其正常工作并提前修复存在的问题。
开关设备开关设备是变电站中必不可少的设备之一，主要用于控制电能的分配和传输。
在设备设置上，需要注意以下几个方面：•按国家标准安装开关设备；•各种设备的关闭或开启时间间隔应同步，以防止电压错误和绝缘破坏。
•开关室坚持整洁，设备无杂乱物品寄存，以确保设备的使用效果；•周期性对开关设备进行检修，保证其操作性安全可靠。
保护控制设备保护控制设备主要用于对电力设备进行监测、保护和控制。
在设备设置上，需要注意以下几个方面：•安装应符合相关规定，保证设备的容错能力和稳定性；•定期进行设备设置的检查，对不符合标准的设备进行及时的维修和更换；•确保设备及其关键部件的电气连接处正确可靠、绝缘性良好。
变电站安全标志设置变电站安全标志的设置主要目的是为了预防变电站事故发生，应设置符合国家和本地区要求的安全标志，以提高员工的安全意识和责任心，减少意外事故的发生。
区域划分和警告标志在变电站内，对于其不同区域需进行划分，并设置有不同的安全标志，以提醒工作人员注意安全。
主要安全标志有警告标志、禁止标志、操作指示标志等，需要根据变电站的实际情况进行设置。
其中，警告标志主要用于预警安全预防措施，其位置应设置在危险设备和危险区域的附近，以引起工作人员的警觉。
附件2：标准化变电站建设实施规范（二次设备名称及标识）二次设备名称及标识1 二次设备标识1.1 二次屏柜标识要求1.1.1 内容：按照二次设备命名规范执行，屏柜名称应能体现出屏柜内装置类型及功能。
1.1.2 尺寸：长度与门楣宽度相同，宽度为60mm。
1.1.3 色号：白底红框红字字体：黑体1.1.4 材质：不干胶工业贴纸1.1.5 安装：屏柜前后顶部门楣处1.1.6 示意图：图1.1 二次屏柜标识示意图1.2 二次压板标识要求1.2.1 内容：按照二次设备命名规范执行，压板名称牌标识应能明确反映出该压板的功能。
1.2.2 尺寸：建议31×10mm，可根据安装处实际尺寸确定。
1.2.3 色号：出口压板为红底白字，功能压板为黄底黑字，遥控压板为蓝底白字。
备用白底黑字。
字体：黑体1.2.4 材质：标签机打印、有机塑料板或工业贴纸1.2.5 安装：压板连片正下方5mm处1.2.6 示意图：图1.2 二次压板标识示意图1.3 二次空开、切换开关标识要求1.3.1 内容：按照二次设备命名规范执行，空开名称牌标识应能明确反映出该空开的功能。
1.3.2 尺寸：可根据安装处实际尺寸确定。
1.3.3 色号：交流空开及切换开关为白底黑字，直流空开为黄底黑字字体：黑体1.3.4 材质：标签机打印、有机塑料板或工业贴纸1.3.5 安装：空开名称指示牌安装于空开正下方5mm处或空开上（可视现场具体情况而定）；切换开关位置指示安装于切换手柄正方向引线5mm处，切换开关名称指示牌安装于切换开关正下方5mm处。
1.3.6 示意图：图1.3 二次空开、切换开关标识示意图1.4同屏不同间隔保护压板区域划分标识要求1.4.1 内容：通过保护压板前名称来区分同屏不同间隔的压板。
1.4.2. 尺寸：50×20mm。
虚线5mm 颜色：白底红字1.4.3. 色号：红色色彩为C0 M100 Y70 K201.4.4. 材质：标签机打印、有机塑料板或工业贴纸1.4.5. 安装：同屏不同间隔的压板之间或上下排压板之间。

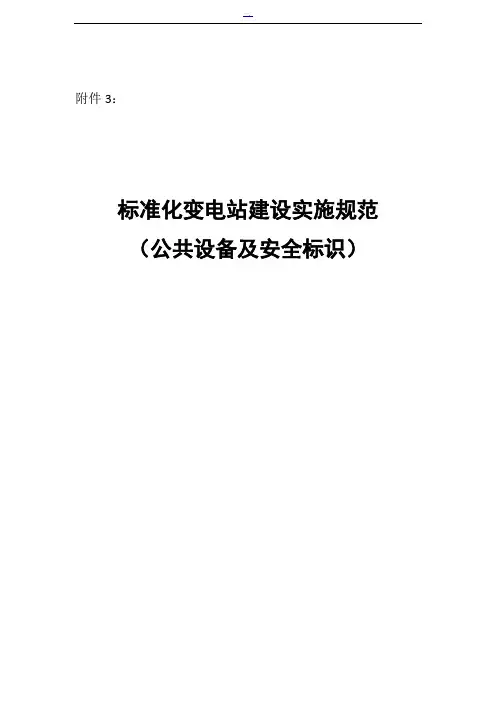

标准化变电站建设实施规范(公共设备及安全标识)附件3：标准化变电站建设实施规范（公共设备及安全标识）公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。
1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。
对于照明条件差的场所，标志牌宜用荧光材料制作。
1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。
1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。
1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。
各类标线应采用道路线漆涂刷。
1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。
1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。
环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。
1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。
标志牌前不得放置妨碍认读的障碍物。
1.11 标志牌的固定方式分附着式、悬挂式和柱式。
附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。
临时标志牌应采取防止脱落、移位措施。
1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。
修整或更换时，应有临时的标志替换，以避免发生意外伤害。
2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。
2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。
也可以根据实际，使用多重标志。
2.1.3 各设备间入口、门上，应根据内部设备、电压等级等具体情况，在醒目位置按配置规范设置相应的安全标志牌，具体要求参照“附录”。
2.2 禁止标志及设置规范2.2.1 禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
2.2.2 禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色（M100，Y100），标志符号为黑色（K100），辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。
禁止标志牌的制图标准图 2.1，参数如表 2.1，可根据现场情况采用甲、乙、丙、丁或戊规格。
图 2.1 禁止标志牌的制图标准表2.1 禁止标志牌的制图参数（α =45 ° ）单位：mm参数A B A1 D(B1) D1 C 种类甲500 400 115 305 244 24乙400 320 92 224 195 19丙300 240 69 183 146 14丁200 160 46 122 98 10戊80 65 18 50 40 4 2.2.3 常用禁止标志及设置规范序标识设置范围和地点图形标识示例号名称1 禁止烟火主控制室、继电器室、蓄电池室、通信室自动装置室、变压器室、配电装置室、电缆室（夹层、竖井）、危险品存放点等处。
2 禁止攀登不允许攀爬的危险地点，如有坍塌危险的建筑物、构筑物等处。
3 未经许可不得入内放在进站须知标示牌。
4 禁止使用无线通信继电器室、自动装置室、通信室、主控制室以及就地配置保护的开关室、GIS室门上。
5 禁止攀登高压危险高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。
2.3 警告标志及设置规范2.3.1 警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
2.3.2 警告标志牌长方形衬底色为白色，正三角形边框底色为黄色（Y100），边框及标志符号为黑色（K100），辅助标志为白底黑字、黑体字，字号根据标志牌尺寸、字数调整。
警告标志牌的制图标准如图2.2，参数如表2.2，可根据现场情况采用甲、乙、丙或丁规格。
图 2.2警告标志牌的制图标准表2.2 警告标志牌的制图参数单位：mm参数种类A B B1 A2 A1 g 甲500 400 305 115 213 10 乙400 320 244 92 170 8 丙300 240 183 69 128 6 丁200 160 122 46 85 4 注：边框外角圆弧半径r=0.080A12.3.3 常用警告标志及设置规范序号标识名称设置范围和地点图形标识示例1 注意通风SF6 装置室、蓄电池室、电缆室（夹层、竖井）门上。
2 当心触电放在进站须知标志牌上。
3 止步高压危险带电设备固定遮栏上，室外带电设备构架上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上，工作地点临近带电设备的横梁上等处。
2.4 指令标志及设置规范2.4.1 指令标志牌的基本型式是一长方形衬底牌，上方是指令标志（圆形边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
2.4.2 指令标志牌长方形衬底色为白色，圆形边框底色为蓝色（C100），标志符号为白色，辅助标志为蓝底白字、黑体字，字号根据标志牌尺寸、字数调整。
指令标志牌的制图标准如图 2.3 ，参数如表2.3 ，可根据现场情况采用甲、乙、丙或丁规格。
图2.3指令标志牌的制图标准表2.3指令标志牌的制图参数单位：mm参数种类A B A1 D(B1)甲500 400 115 305乙400 320 92 224丙300 240 69 183丁200 160 46 122 2.4.3 常用指令标志及设置规范序号标识名称设置范围和地点图形标识示例1 必须戴安全帽放在进站须知标志牌上。
2 随手关门配电装置室、电容器室、接地变室、GIS室、变压器室、电缆室、蓄电池室、主控制室、保护室、通信室、阳台门上。
3 道路交通标识3.1 变电站设置限制高度、速度等禁令标志，基本型式一般为圆形，白底，红圈，黑图案。
3.2 限制高度标识3.2.1 限制高度标志表示禁止装载高度超过标志所示数值的车辆通行。
3.2.2 变电站入口处、不同电压等级设备区入口处等最大容许高度受限制的地方应设置限制高度标志牌（装置）。
3.2.3 限制高度标志牌的基本形状为圆形，白底，红圈，黑图案。
图3.1表示装载高度超过3.5m 的车辆禁止进入。
图 3.1 限制高度标志牌图例3.3 限制速度标识3.3.1 限制速度标志表示该标志至前方解除限制速度标志的路段内，机动车行驶速度（单位为km/h ）不准超过标志所示数值。
3.3.2 放在进站须知标示标志牌上。
3.3.3 限制速度标志牌的基本形状为圆形，白底，红圈，黑图案。
图3.2表示限制速度为5km/h。
图 3.2限制速度标志牌图例3.3.4 变电站限制高度、速度等禁令标志的基本型式一般为圆形，白底，红圈，黑图案。
圆形标志牌的制图标准如图 3.1，制图参数如表3.3。
图 3.3 交通禁令标志牌的制图标准表 3.1 交通禁令标志牌的制图参数单位：mm参数D D1种类甲600 480乙500 4004 消防安全标识4.1 应在变电站的主控制室、继电器室、通信室、自动装置室、变压器室、配电装置室、电缆隧道等重点防火部位入口处以及储存易燃易爆物品仓库门口处合理配置灭火器等消防器材，在火灾易发生部位设置火灾探测和自动报警装置。
4.2 消防安全标志表明下列内容的位置和性质：4.2.1 火灾报警和手动控制装置；4.2.2 火灾时疏散途径；4.2.3 灭火设备；4.2.4 具有火灾、爆炸危险的地方或物质。
4.3 消防安全标志按照主题内容与适用范围，分为火灾报警及灭火设备标志、火灾疏散途径标志和方向辅助标志。
7 灭火设备或报警装置的方向指示灭火设备或报警装置的方向。
8 消防沙池（箱）装设在消防沙池（箱）附近醒目位置，并应编号。
9 防火墙在变电站的电缆沟(槽）进入主控制室、继电器室处和分接处、电缆沟每间隔约60m处应设防火墙，将盖4.5 标志制作规范4.5.1方向辅助标志牌基本型式是一正方形衬底牌和导向箭头图形，标志牌尺寸（边长）一般为250mm或根据现场实际选择，箭头方向可根据现场实际情况选择。
衬底为绿色时指示到紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。
4.5.2 组合标志牌基本型式是长方形衬底牌，由图形标志、方向辅助标志和文字辅助标志的组合。
其中，方向辅助标志与有关标志联用，指示被联用标志所表示意义的方向。
衬底为绿色时指示到紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。
图例如图4.1，制图参数如表 4.1。
图4.1 消防组合标志牌的制图标准表4.1 消防组合标志牌的制图参数种类B A B1 A1参数甲500 400 400 200乙350 300 140 1405 安全警示线5.1 一般规定5.1.1 安全警示线用于界定和分割危险区域，向人们传递某种注意安全警示线包括禁止阻塞线、减速提示线、安全警戒线、防止踏空线通道边缘警戒线等。
5.1.2 安全警示线一般采用黄色或与对比色（黑色）同时使用。
5.2 禁止阻塞线5.2.1 禁止阻塞线的作用是禁止在相应的设备前（上）停放物体，以免意外发生。
5.2.2 禁止阻塞线采用45 °黄色与黑色相间的等宽条纹，宽度宜为50 ～150mm ，长度不小于禁止阻塞物 1.1 倍，宽度不小于禁止阻塞物1.5 倍。
5.3 减速提示线5.3.1 减速提示线的作用是提醒在变电站内的驾驶人员减速行驶，以保证变电站设备和人员的安全。
5.3.2 减速提示线一般采用45 °黄色与黑色相间的等宽条纹，宽度宜为100 ～200mm。
可采取减速带代替减速提示线。
5.4 安全警戒线5.4.1 安全警戒线的作用是为了提醒在变电站内的人员，避免误碰、误触运行中的控制屏（台）、保护屏、配电屏和高压开关柜等。
5.4.2 安全警戒线采用黄色，宽度宜为50 ～150mm 。
5.5 防止碰头线5.5.1 防止碰头线的作用是提醒人们注意在人行通道上方的障碍物，防止意外发生。
5.5.2 防止碰头线采用45 °黄色与黑色相间的等宽条纹，宽度宜为50 ～150mm 。
5.6 防止绊跤线5.6.1 防止绊跤线的作用是提醒工作人员注意地面上的障碍物，防止意外发生。
5.6.2 防止绊跤线采用45 °黄色与黑色相间的等宽条纹，宽度宜为50～150mm 。
