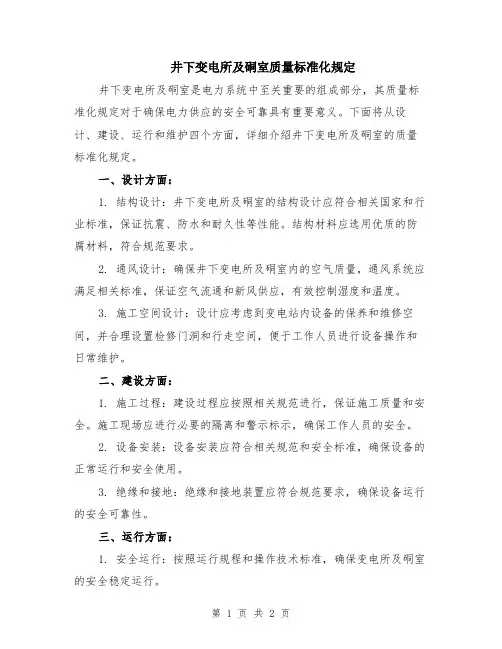

井下变电所及硐室质量标准化规定井下变电所及硐室是电力系统中至关重要的组成部分，其质量标准化规定对于确保电力供应的安全可靠具有重要意义。
下面将从设计、建设、运行和维护四个方面，详细介绍井下变电所及硐室的质量标准化规定。
一、设计方面：1. 结构设计：井下变电所及硐室的结构设计应符合相关国家和行业标准，保证抗震、防水和耐久性等性能。
结构材料应选用优质的防腐材料，符合规范要求。
2. 通风设计：确保井下变电所及硐室内的空气质量，通风系统应满足相关标准，保证空气流通和新风供应，有效控制湿度和温度。
3. 施工空间设计：设计应考虑到变电站内设备的保养和维修空间，并合理设置检修门洞和行走空间，便于工作人员进行设备操作和日常维护。
二、建设方面：1. 施工过程：建设过程应按照相关规范进行，保证施工质量和安全。
施工现场应进行必要的隔离和警示标示，确保工作人员的安全。
2. 设备安装：设备安装应符合相关规范和安全标准，确保设备的正常运行和安全使用。
3. 绝缘和接地：绝缘和接地装置应符合规范要求，确保设备运行的安全可靠性。
三、运行方面：1. 安全运行：按照运行规程和操作技术标准，确保变电所及硐室的安全稳定运行。
2. 检修和维护：按照规定的周期进行设备巡检、维护和检修，及时发现和处理设备故障，确保变电所及硐室的设备状态正常。
3. 运行记录：及时记录变电所及硐室的运行数据和事件记录，以便发现问题并进行正确的处置。
四、维护方面：1. 清洁：变电所及硐室应保持清洁，定期清除灰尘和杂物，确保设备的正常散热和通风。
2. 检修记录：对设备的检修和维护情况进行记录，包括检修时间、内容和结果等，以便参考和分析。
总结起来，井下变电所及硐室质量标准化规定是保障电力系统供电安全和稳定的重要举措。
设计、建设、运行和维护四个方面的规定都是为了保证设备的正常工作和人员的安全，促进电力供应的可靠性和连续性。
通过合理的设计、科学的建设、严格的运行和规范的维护，我们可以提高井下变电所及硐室的质量水平，为社会和人民生活提供更加可靠的电力支持。
DGJ江苏省工程建设标准DGJ32/J14－2005 35kV及以下客户端变电所建设标准2005年12月13日发布2006年1月1日实施江苏省建设厅审定发布江苏省经济贸易委员会前言本标准是为了规范我省用户变电所的建设，由江苏省电力公司组织编写。
在编写过程中，编制组认真总结了全省各地近几年来，在用户变电所建设上的经验，是遵照国家和我省有关对变电所建设的方针、政策，依据国家、江苏省相关规范、标准、导则，结合我省实际情况进行编制的。
本标准共分十五章及附录。
有关现行国家标准﹑行业（电力﹑建设）标准已做明确规定的，应遵照执行，一般不在本标准中列入。
本标准由江苏省建设厅、江苏省经济贸易委员会负责解释。
在执行过程中，发现需要修改和补充之处，请将有关资料和意见向江苏省建设厅、江苏省经贸委、江苏省电力公司反映，以便今后修订时参考。
本标准提出单位：江苏省建设厅江苏省经济贸易委员会本标准主编单位：江苏省电力公司本标准主要起草人员：李强﹑季强﹑吴洪振﹑文乐斌﹑陈林荣﹑毛士良﹑宋建刚﹑金农﹑张卫民﹑周晓梅﹑胡向阳﹑肖明﹑杨晓梅﹑王益新目次1 总则2 术语3 电气设计3.1 一般规定3.2 电气主接线3.3 变压器3.4 所用电源3.5 操作电源3.6 自备应急电源3.7 电测量仪表装置3.8 中性点接地方式3.9 电缆4 无功补偿装置5 电能质量和谐波管理6 电气设备选择6.1 污秽等级6.2 变压器6.3 高压开关柜6.4 高压电力电缆6.5 低压电力电缆及控制电缆6.6 高压电缆分支箱6.7 互感器6.8 高压熔断器6.9 低压设备7 电能计量装置8 负荷管理终端装置8.1 一般规定8.2 二次回路8.3 电源8.4 其他要求9 继电保护﹑二次回路及自动装置9.1 保护配置9.2 继电保护﹑控制装置配置及布置方式9.3 二次回路9.4 自动装置10 变电所的布置10.1 一般规定10.2 变电所的型式10.3 配电装置的布置11 电缆敷设12 通讯和远动13 防雷和接地14 土建14.1 一般规定14.2 荷载14.3 建筑物14.4 通风和照明15 施工及验收15.1 施工15.2 竣工验收附录：A 参考文献B 供电方案主要内容C 应提供设计文件和资料内容D 变电所工程竣工报告的主要内容E 常用电气主接线F 变电所电气捕鼠装置图G 本标准用词说明条文说明1 总则1.0.1为促进客户端变电所建设与社会经济发展、国家能源发展战略相协调，结合我省各地区经济发展和配电网现状，本着安全、经济、实用、适度超前的原则，特制定本标准。
变电站标准化操作建设随着我国电网的建设和电力工业的迅速发展，变电站已经成为电力系统中不可缺少的重要组成部分。
为了规范和优化变电站运行管理工作，提高变电站的安全性、稳定性和可靠性，必须对变电站的运行管理工作进行标准化操作建设。
一、建立标准化操作管理制度参照国内外变电站管理的先进经验，建立科学合理的标准化操作管理制度，对变电站的运行管理进行规范化、标准化、流程化。
具体措施：1．根据变电站的不同运行状态，制定相应的操作规程，规定各个操作步骤和要求。
2．建立日常运行管理制度，规定各个操作部门的工作职责和管理方法，确保各部门之间的协作配合。
3．建立定期检查制度，确保设备运行状态正常，及时发现和排除设备故障等问题。
4．建立应急管理制度，确保发生突发事件时能够快速有效地应对。
5．根据变电站的实际情况，制定相应的安全管理措施，确保变电站的安全稳定运行。
二、完善设备维护管理设备的维护管理对于保障变电站的安全可靠运行至关重要。
建立完善的设备维护管理制度，对设备进行定期检查、保养和维修，确保各设备的运行状态正常。
具体措施：1．制定设备保养计划，对各设备进行定期维护，及时发现和排除各种问题。
2．建立监测系统，对设备进行实时监测，发现异常情况及时采取措施。
3．设备维修和更换需要经过专业的人员审核和技术评估，确保质量的及时和可靠。
4．建立设备档案管理制度，做好设备的资料和文献管理工作。
三、加强培训和管理标准化操作建设需要对变电站的工作人员进行定期的培训和管理，确保各操作步骤严格按照规定流程进行，达到优化运行管理的目的。
具体措施：1．对变电站的工作人员进行专业的技能培训，提高操作水平和工作质量。
2．建立考核制度，对各工作岗位的人员进行绩效评估和考核。
3．加强人员管理，切实维护工作人员的权益和利益，提高人员的工作积极性和创造力。
四、建立科学的信息管理系统建立科学的信息管理系统，实现对变电站的各项数据和信息的准确采集、传输、处理和存储。
变电站标准化管理条例一、总则1、变电站标准化管理是加强供电企业生产管理的基础工作之一。
为了全面提高变电运行管理水平，实现规范化、标准化、科学化管理，达到安全、经济、高效、文明生产的目的，特制订本条例。
2、本条例根据部、网局颁发的有关制度、规程（条例），结合全省各供电单位实际情况，在广泛调查研究的基础上，经过反复酝酿，对1995年颁发的《变电站标准化管理条例》进行了修订，完善了各项运行工作的管理标准、工作标准和考核标准。
3、本条例适用于XXX公司所属主网变电站（开闭所）。
各供电单位有关生产领导、专业技术人员和变电运行人员应熟悉本条例并认真执行。
4、本条例解释权属XXX公司生产处。
二、管理标准（一）安全管理1、安全活动制度1.1 变电站运行人员应认真贯彻“安全第一、预防为主”的方针，工作中严格遵守《电业安全工作规程》，积极开展反事故斗争，做好防范措施。
为了强化安全工作和安全教育，变电站运行班、组应每周进行一次安全日活动，站长应每月主持召开一次安全日活动会。
1.2 安全日活动内容：1.2.1 学习上级有关安全生产的方针、政策、文件、规定、事故通报、快报等。
1.2.2 学习各单位安全生产经验。
1.2.3 对人身、设备安全情况和本站或本班的安全工作进行总结分析，找出存在问题，提出下周（或今后）安全工作整改措施。
1.2.4 检查落实安全整改措施。
1.2.5 有针对性地进行反事故演习活动。
1.3 每次安全日活动，参加人（包括上级领导和安全专责人）应亲自签名。
学习内容，讨论情况和制定的措施等应简明扼要地记入“安全台帐”“安全活动记录栏”中，车间（工区）领导应参加并检查活动情况。
2.防止电气误操作装置管理制度2.1 为做好防止电气误操作装置（以下简称“防误装置”）的运行、维护和检修管理工作，制定防误装置管理制度。
2.2 防误装置应具有下列“五防”功能：2.2.1 防止误拉、合断路器。
2.2.2 防止带负荷拉、合隔离开关。
附件2：标准化变电站建设实施规范（二次设备名称及标识）二次设备名称及标识1 二次设备标识1.1 二次屏柜标识要求1.1.1 内容：按照二次设备命名规范执行，屏柜名称应能体现出屏柜内装置类型及功能。
1.1.2 尺寸：长度与门楣宽度相同，宽度为60mm。
1.1.3 色号：白底红框红字字体：黑体1.1.4 材质：不干胶工业贴纸1.1.5 安装：屏柜前后顶部门楣处1.1.6 示意图：图1.1 二次屏柜标识示意图1.2 二次压板标识要求1.2.1 内容：按照二次设备命名规范执行，压板名称牌标识应能明确反映出该压板的功能。
1.2.2 尺寸：建议31×10mm，可根据安装处实际尺寸确定。
1.2.3 色号：出口压板为红底白字，功能压板为黄底黑字，遥控压板为蓝底白字。
备用白底黑字。
字体：黑体1.2.4 材质：标签机打印、有机塑料板或工业贴纸1.2.5 安装：压板连片正下方5mm处1.2.6 示意图：图1.2 二次压板标识示意图1.3 二次空开、切换开关标识要求1.3.1 内容：按照二次设备命名规范执行，空开名称牌标识应能明确反映出该空开的功能。
1.3.2 尺寸：可根据安装处实际尺寸确定。
1.3.3 色号：交流空开及切换开关为白底黑字，直流空开为黄底黑字字体：黑体1.3.4 材质：标签机打印、有机塑料板或工业贴纸1.3.5 安装：空开名称指示牌安装于空开正下方5mm处或空开上（可视现场具体情况而定）；切换开关位置指示安装于切换手柄正方向引线5mm处，切换开关名称指示牌安装于切换开关正下方5mm处。
1.3.6 示意图：图1.3 二次空开、切换开关标识示意图1.4同屏不同间隔保护压板区域划分标识要求1.4.1 内容：通过保护压板前名称来区分同屏不同间隔的压板。
1.4.2. 尺寸：50×20mm。
虚线5mm 颜色：白底红字1.4.3. 色号：红色色彩为C0 M100 Y70 K201.4.4. 材质：标签机打印、有机塑料板或工业贴纸1.4.5. 安装：同屏不同间隔的压板之间或上下排压板之间。
变电站标准化操作建设随着电力行业的发展和电力网络的不断扩张，变电站的数量和规模也在不断增加。
为了确保变电站的运营安全和高效，标准化操作建设成为了必不可少的一项工作。
本文将从变电站标准化操作的意义和目标、标准化操作建设的基本原则和步骤以及其具体的实施措施等方面进行分析与讨论。
1. 变电站标准化操作的意义和目标标准化操作是指根据一定的标准或规范进行的统一化、规范化的操作活动。
在变电站管理中，标准化操作具有以下几方面的意义和目标：（1）提高工作效率：标准化操作可以消除操作过程中的不必要操作和繁琐环节，优化工作流程和组织结构，提高工作效率和资源利用效率。
（2）保障安全稳定：通过标准化操作可以规范操作人员的行为和工作方法，降低操作风险和事故发生的可能性，从而保障变电站的安全稳定运行。
（3）提高管理水平：标准化操作可以规范变电站管理的各个环节和流程，提高管理水平和管理效能，减少管理漏洞和管理风险。
（4）优化资源配置：标准化操作可以降低变电站的运营成本和能耗指标，优化资源的配置，提高经济效益。
2. 标准化操作建设的基本原则和步骤（1）基本原则a. 统一性原则：标准化操作应该遵循统一的标准和规范，确保各个环节和流程的一致性和协调性。
b. 规范性原则：标准化操作应该具备针对性、科学性和可操作性，确保操作规范的可行性和有效性。
c. 持续改进原则：标准化操作应该是一个持续改进的过程，不断提高操作的规范化水平和操作质量。
（2）建设步骤a. 制定标准和规范：首先需要建立一套适应变电站实际情况的操作标准和规范，并且明确各个岗位的职责和权限。
b. 培训和培养人员：通过培训和培养操作人员的专业知识和技能，提高其操作能力和综合素质，使其适应标准化操作的要求。
c. 建立操作管理体系：建立完善的操作管理体系，包括操作流程的审核和控制的制度、操作记录和统计分析的方法。
d. 安全管理和风险控制：建立健全的安全管理体系，加强安全意识教育，制定操作风险评估和控制的措施。
附件：齐鲁石化变电所（站）规范化建设标准1．变电所（站）建筑物1.1 门（1）变电站大门上应有不锈钢材料制作并带有中国石化公司标志的站名牌。
大门使用门栓挂锁。
（2）配电室一般情况应设2个甲级防火门（一大一小）并向外开启。
（3）所有门应安装高度为0.5米防小动物板。
防小动物板为塑料、金属或木板制作，安装方式为插入式，防小动物板上部刷防止绊跤线标志。
（4）所有门（含防小动物板）关上后缝隙不大于0.5cm。
图1-1 配电室防火门及防小动物板（5）站名牌规格：600×450mm，不锈钢板制作，并带有中国石化公司标志。
底色：不锈钢本色，黑色宋体字，站名字号300号，“中国石化标志”高度180mm，“齐鲁石化”字号260号。
图1-2 站名标志牌1.2 门前标志（1）每个配电室的两个主要通道门前地面上应画上禁止阻塞的标志线，防阻塞线外边沿距离门线800mm，禁止阻塞线为黄色，条宽100mm,间隔100mm，倾斜角度为45°。
图1-3 禁止阻塞标志线（2）配电室主要通道门上醒目位置应悬挂（张贴）“禁止烟火”、“未经许可不得入内”、“必须带安全帽”、“注意通风”等安全标志牌并依次排序；侧门应悬挂（张贴）“紧急出口”等安全标志牌。
“注意通风”安全标志牌仅适用于SF6设备配电室和蓄电池室。
图1-4 配电室门前标志牌（3）“禁止烟火”、“未经许可不得入内”、“必须带安全帽”、“注意通风”标志牌规格为200×160mm,。
（4）“紧急出口”尺寸如下：表1-1 “紧急出口”标志牌参数（单位：mm）（5）控制室、保护室、电子室入口门上醒目位置应悬挂“禁止使用无线通讯”标志牌。
图1-5 “禁止使用无线通讯”标志牌1.3 窗户窗户应紧密不留缝隙。
必要时可加装不锈钢网窗、不锈钢防盗窗，不锈钢网孔为(5×5mm) 。
1.4 墙及地面配电室的内墙表面应粉刷白色防水涂料，地面应铺防滑瓷地砖或打平的水泥地。
附件3：标准化变电站建设实施规范（公共设备及安全标识）公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。
1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。
对于照明条件差的场所，标志牌宜用荧光材料制作。
1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。
1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。
1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。
各类标线应采用道路线漆涂刷。
1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。
1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。
环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。
1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。
标志牌前不得放置妨碍认读的障碍物。
1.11 标志牌的固定方式分附着式、悬挂式和柱式。
附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。
临时标志牌应采取防止脱落、移位措施。
1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。
修整或更换时，应有临时的标志替换，以避免发生意外伤害。
2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。
2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。
标准化变电站建设规范及实施细则目录第一部分标准化变电站建设规范1. 总则 (2)2. 安全管理工作 (2)3.设备管理标准 (4)4. 运行管理标准 (5)5. 技术管理标准 (6)6. 技术培训标准 (9)7. 文明生产标准 (10)第二部分标准化变电站建设规范实施细则1.总则 (12)2. 安全管理 (12)2.1 安全目标管理 (12)2.2 工作票、操作票管理 (13)2.3 防止电气误操作装置管理 (13)2.4 安全工器具管理 (14)2.5 防火、防汛、防小动物管理 (15)3.设备管理标准 (16)3.1 设备定级管理 (16)3.2 设备缺陷管理 (16)3.3 设备检修和试验管理 (17)3.4 设备标志 (17)4.运行管理标准 (19)4.1 运行维护 (19)4.2 经济运行标准 (20)5. 技术管理标准 (21)5.1 变电站应具备的规程、规定 (21)5.2 变电站应有的制度 (21)5.3 变电站应具备的图表 (21)5.4 变电站应具备的记录 (22)5.5 变电站应具备的技术资料 (26)5.6 变电站应具备的图纸 (26)6.技术培训标准 (26)6.1 一般规定 (26)6.2 培训目标 (26)6.3 定期培训标准 (27)6.4 培训资料管理 (27)7. 文明生产标准 (28)7.1 班组建设 (28)7.2 人员仪表 (28)7.3 站容站貌 (28)附录一两票统计格式 (30)附录二安全用具配备标准 (31)附录三变电站消防设施配置标准 (32)附录四月度维护工作计划表 (34)附录五各种制度 (35)附录六图表格式附录七记录格式附图一安全记录牌附图二记录封面样图第一部分标准化变电站建设规范1.总则1.1 为了提高变电站运行管理水平，本着“深入细致、以人为本、行为规范、管理到位”的精神，达到安全、经济、高效和文明生产的目的，特制订本规范。
1.2 本规范适用于陕西省地方电力(集团)公司所属35-110kV变电站。
附件：齐鲁石化变电所（站）规范化建设标准1．变电所（站）建筑物1.1 门（1）变电站大门上应有不锈钢材料制作并带有中国石化公司标志的站名牌。
大门使用门栓挂锁。
（2）配电室一般情况应设2个甲级防火门（一大一小）并向外开启。
（3）所有门应安装高度为0.5米防小动物板。
防小动物板为塑料、金属或木板制作，安装方式为插入式，防小动物板上部刷防止绊跤线标志。
（4）所有门（含防小动物板）关上后缝隙不大于0.5cm。

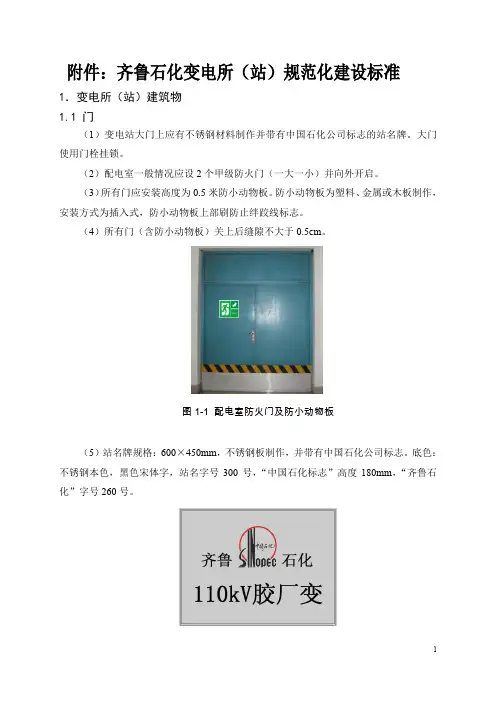

图1-1 配电室防火门及防小动物板（5）站名牌规格：600×450mm，不锈钢板制作，并带有中国石化公司标志。
底色：不锈钢本色，黑色宋体字，站名字号300号，“中国石化标志”高度180mm，“齐鲁石化”字号260号。
图1-2 站名标志牌1.2 门前标志（1）每个配电室的两个主要通道门前地面上应画上禁止阻塞的标志线，防阻塞线外边沿距离门线800mm，禁止阻塞线为黄色，条宽100mm,间隔100mm，倾斜角度为45°。
图1-3 禁止阻塞标志线（2）配电室主要通道门上醒目位置应悬挂（张贴）“禁止烟火”、“未经许可不得入内”、“必须带安全帽”、“注意通风”等安全标志牌并依次排序；侧门应悬挂（张贴）“紧急出口”等安全标志牌。
“注意通风”安全标志牌仅适用于SF6设备配电室和蓄电池室。
图1-4 配电室门前标志牌（3）“禁止烟火”、“未经许可不得入内”、“必须带安全帽”、“注意通风”标志牌规格为200×160mm,。
（4）“紧急出口”尺寸如下：表1-1 “紧急出口”标志牌参数（单位：mm）（5）控制室、保护室、电子室入口门上醒目位置应悬挂“禁止使用无线通讯”标志牌。
图1-5 “禁止使用无线通讯”标志牌1.3 窗户窗户应紧密不留缝隙。
必要时可加装不锈钢网窗、不锈钢防盗窗，不锈钢网孔为(5×5mm) 。
1.4 墙及地面配电室的内墙表面应粉刷白色防水涂料，地面应铺防滑瓷地砖或打平的水泥地。
所用水泥标号不小于C20。
控制室、保护室、电子间地面应铺防静电地板。
1.5 屋顶及四周配电室屋顶及各面墙壁不应有渗水，配电室内不得有排水管、排污管、蒸汽管线；排水（污）管不得从配电盘顶部穿越。
1.6 室内照明（1）室内照明应符合配电室照度的设计要求，设备上方不应布置灯具和采用明线敷设照明线路，照明灯具尽量靠墙安装，不得使用带链条的灯具。
（2）室内应设置至少4盏事故照明灯（大门两侧各1盏，柜后两侧各1盏）。
（3）事故照明灯装设高度为距地面2米。
（4）各种照明开关要有明显标识，标志牌安装在相应开关下方，居中排列，要求字迹清晰、美观，易于辨认。
标牌颜色：白底黑色宋体字材质：彩贴或铝塑板参考尺寸（长×宽）：45×15mm图1-6 照明开关标志牌应用示例1.7 通风（1）配电室通风应良好，若不符合设备散热要求的，须加装低噪音排风机，必要时可配温控自启、停装置。
（2）若配电室运行环境较差，应视现场情况配备除湿机。
（3）地上配电室风机视情况装雨披。
（4）装有SF6设备的配电装置室，应装设强力通风装置，风口应设置在室内底部，排风口不应朝向行人，排风机电源开关应设置在门外。
2．技术管理2.1 变电站应具备的规程（1）石油化工设备维护检修规程（2）电力安全工作规程（发电厂和变电部分）（3）本变电站运行规程（4）本变电站电气事故处理规程（5）电力设备交接和预防性试验规程（6）齐鲁石化公司电力系统调度规程与淄博电网连接的变电所（站）还应有：（1）常用电力法律法规汇编（替代电力工业技术管理法规）（2）电网调度管理条例（3）事故调查规程2.2 变电站应具备的记录2．2．1接网变电站及热电厂管辖变电站（电站、动力站）应具备的记录（1）值班运行工作记录（2）事故、障碍及异常记录（3）设备缺陷记录（4）蓄电池检查记录（5）变压器分接开关调整记录（仅限于有载调压变压器的变电站）（6）运行分析记录（7）安全活动记录（接网变电站要求每周记录一次）（8）设备检修试验工作记录（9）安全消防用具记录（10）继电保护和自动装置工作记录（11）反事故演习记录（12）技术问答记录（13）事故预想记录（14）操作记录（含调度指令记录）（15）避雷器动作及泄漏电流记录（仅限于有计数器和泄漏电流表的变电站）（16）培训考试记录（17）解锁钥匙使用记录（18）断路器故障跳闸记录（19）接地线装拆记录（20）继电保护动作记录（21）绝缘电阻测试记录（22）个人违章记录（仅限于接网变电站）2．2．2非接网变电站应具备的记录（1）值班运行工作记录（含接地线装拆记录、解锁钥匙使用记录）（2）事故、障碍及异常记录（3）设备缺陷记录（4）蓄电池检查记录（5）变压器分接开关调整记录（含避雷器动作及泄露电流记录），仅限于有载调压变压器的变电所，其中避雷器动作及泄露电流记录，仅限于有避雷器计数器和泄漏电流表的变电所（6）操作记录（含调度指令记录）（7）安全活动记录（8）设备检修试验工作记录（9）安全消防用具记录（10）事故预想记录（11）反事故演习记录（12）继电保护动作记录（13）绝缘电阻测试记录（14）现场设备巡回检查记录2.3 变电站的图表（35kV及以上变电站应上墙，6kV及以下变电所可采用印制成册，配置在变电所值班运行岗位）（1）设备评级及设备缺陷图表图2-1设备评级及设备缺陷图表（示例，仅供参考）（2）安全记录指示牌（可包括在模拟屏内）（3）设备定期巡视路线图，采用A0幅面图2-2设备定期巡视路线图（示例，仅供参考）图2-3设备定期巡视路线图（示例，仅供参考）（4）设备专责分工表图，采用A3幅面图2-4设备专责分工表图（示例，仅供参考）（5）设备预试大修情况揭示表，采用A3幅面（6）安全用具试验周期表，纸张大小采用A0幅面图2-6安全用具试验周期表（示例，仅供参考）（7）高压设备三相接线相位图，纸张大小采用A0幅面，CAD制图图2-7高压设备三相接线相位图（示例，仅供参考）（8）一次系统接线图（单线），纸张大小采用A0幅面（可加长），CAD制图，电气一次系统模拟屏可以代替一次系统接线图。
图2-8 一次系统接线图（示例，仅供参考）（9）变电站平面布置图，纸张大小采用A0幅面，CAD制图图2-9 变电站平面布置图（示例，仅供参考）（10）直流设备及系统接线图，纸张大小采用A0幅面，CAD制图图2-10直流设备及系统接线图（示例，仅供参考）（11）站用电系统接线图，纸张大小采用A0幅面，CAD制图图2-11 站用电系统图（示例，仅供参考）（12）全站防雷平面图（仅限于35kV及以上变电站）。
图2-11 全站防雷平面图（示例，仅供参考）（13）GIS气室图（仅限于GIS变电站）气室分割线图2-13 GIS气室图（示例，仅供参考）2.4 玻璃板下或值班工作人员易见处表单以下表单，除特别说明外，纸张大小均采用A4幅面，采用宋体、4号字：（1）有权签发第一种工作票、第二种工作票人员的名单（加盖本单位公章）。
（2）有权单独巡视高压设备人员的名单（加盖本单位公章）。
（3）有权担任第一种工作票、第二种工作票的工作负责（监护）人名单（加盖本单位公章）。
（4）工作许可人员名单、安全员名单（加盖本单位公章）。
（5）事故处理及火灾、治保紧急使用电话表。
（6）继电保护及自动装置定值表和继电保护配置图，纸张大小可采用A4或A3幅面。
（7）主要设备运行参数（加盖本单位公章）。
（8）设备过负荷，事故限电拉路顺序表（加盖公章）。
（9）地调调度员名单（仅限于接淄博电网的变电站）、公司电调调度员名单及上一级变电站值班员和分管用电人员名单、电话号码、手机号。
（10）最大运行负荷表（加盖本单位公章）。
图2-14 玻璃板下或值班工作人员易见处表单（示例，仅供参考）2.5 模拟屏（一次系统模拟图）（1）必须符合电气设备的实际接线，开关能体现分、合状态。
（2）设备代表符号应符合规程规定。
（3）已停用或拆除或新建未投的设备需用虚线与运行设备分离。
（4）站名站号、母线条等符合国家规定电压等级颜色：0.22kV深灰、0.38kV黄褐、6kV深蓝、10kV绛红、35kV鲜黄、110kV朱红、220kV 紫。
（5）母线必须标明电压等级和名称，如下图：（6）主变应标明名称及调压分级指示，中性点接地方式。
如下图：图2-16主变示意图（示例，仅供参考）（7）其他设备必须标明名称和编号（可不带站号），无编号设备（PT、CT、避雷器等）只标明电压等级和名称。
图2-17 模拟屏示意图（示例，仅供参考）2.6 建立健全各项规章制度交接班制度、巡回检查制度、设备定期轮换试验制度、职工培训制度、电气设备维护保养制度、安全生产责任制、岗位专责制齐全，并及时修订。
图2-18 规章制度示意图（示例，仅供参考）2.7 “三票”执行（1）“三票”填写应符合规定，合格率为100%。
（2）“三票”要妥善保管，按月装订、按规定进行统计，不得撕毁、乱划或丢失，并认真做好登记。
A.第一种工作票、第二种工作票分成第一联、第二联分别按月装订、按规定进行统计，第一种工作票、第二种工作票和倒闸操作票放在文件夹中，便于查找。
图2-19 工作票存放图（示例，仅供参考）B.变电站（发电厂）第一种工作票按序号装订成册。
C.装订好的第一种工作票封面记录本月第一种工作票的总份数、已执行数、作废数、合格率等信息，并有自检、审核、主管的签字。
（3）“已执行”、“作废”和“已消除”印章要妥善保管。
印章规格：印章式样：（4）有各种运行方式下的电气设备调电、停电、送电《典型操作票》，放在运行值班岗位，应与实际相符，并及时修订。
（5）使用计算机生成工作票、操作票的，应制定相应的管理制度并严格执行。
3．培训管理（1）根据生产实际开展岗位练兵活动，每人每月至少1题。
（2）反事故演习，变电站每季开展1次，车间每半年1次。
（3）事故预想，平时每人每月1篇事故预想并有评价结果，雷雨季节（7、8、9三个月）每人每月2篇，车间每年举行1次事故预想发布会。
（4）每年三月以前全部运行值班人员必须接受1次3大规程（运行规程、安全规程、调度规程）学习考试，并有主考单位盖章的成绩表。
（5）安全活动，每月至少3次。
（6）培训考试，每季度1次并有试卷、成绩记录。
（7）技术讲座（学习），每月1次。
（8）运行值班人员必须持有电工进网作业许可证、特种作业操作证（电工作业）。
4．消防管理4.1 消防器材配备（1）配电室、变压器室应配备灭火器。
（2）灭火器适用范围表4-1 灭火器适用范围（3）灭火器应装入专用灭火器箱，灭火器箱应放置在大门边，并靠墙放置，箱前应画上禁止阻塞标志线，防阻塞线外边沿距离灭火器箱前柜面600mm，灭火器箱上侧应悬挂灭火器标志牌。
