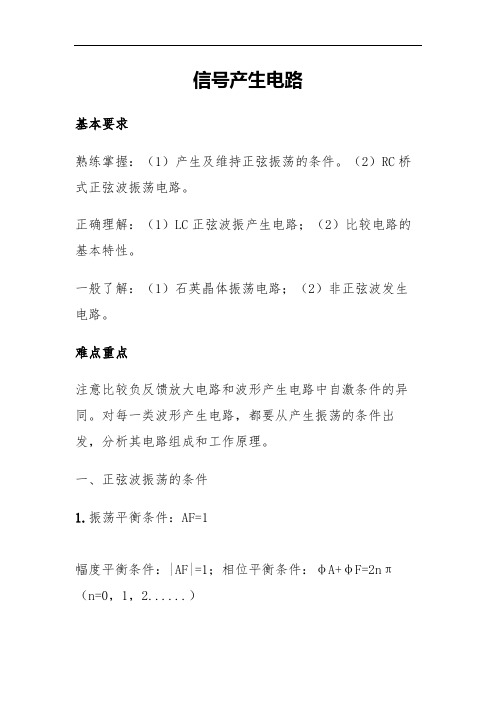

信号产生电路基本要求熟练掌握：（1）产生及维持正弦振荡的条件。
（2）RC桥式正弦波振荡电路。
正确理解：（1）LC正弦波振产生电路；（2）比较电路的基本特性。
一般了解：（1）石英晶体振荡电路；（2）非正弦波发生电路。
难点重点注意比较负反馈放大电路和波形产生电路中自激条件的异同。
对每一类波形产生电路，都要从产生振荡的条件出发，分析其电路组成和工作原理。
一、正弦波振荡的条件1.振荡平衡条件：AF=1幅度平衡条件：|AF|=1；相位平衡条件：φA+φF=2nπ（n=0，1，2......）2.起振条件：AF>1幅度起振条件：|AF|>1；相位平衡条件：φA+φF=2nπ（n=0，1，2......）二、正弦波产生电路其组成包括放大、反馈、选频、稳幅等基本部分。
以保证产生单一频率和幅值稳定的正弦波。
根据选频网络的不同，要求掌握RC桥式正弦波振荡电路的电路结构、工作原理和振荡频率计算；三点式振荡电路的电路结构和振荡频率计算。
三、电压比较器集成运放一般为开环或正反馈应用，处于非线性工作状态，输入与输出间不是线性关系。
其输入量是模拟量，输出量一般是高电平和低电平两种稳定状态的电压。
可用于把各种周期性信号转换成矩形波。
要求掌握各种电压比较器的电路结构、传输特性及阈值电压的计算。

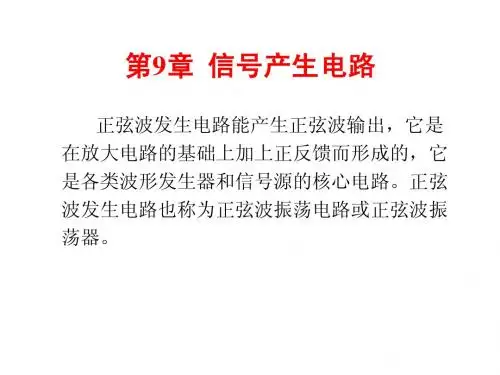

内容提要9.1正弦波发生电路的一般问题一、正弦波发生电路的自激条件二、正弦波发生电路的组成：1.基本放大电路A及反馈网络F；2.选频网络；3.稳幅环节三、正弦波产生电路分类：根据正弦波产生电路中使用的选频网络不同，正弦波产生电路有多种电路形式。
具体分类。
四、正弦波发生电路的分析方法：1.分析电路的组成是否满足正弦波发生电路的组成要求。
2.分析放大电路能否正常工作。
3.检查电路是否满足自激条件：（1）幅值条件（2）相位条件（方法一、方法二）4.估算振荡频率f o，它取决于选频网络的参数。
9.2RC正弦波产生电路一、RC桥式正弦波产生电路：1.电路组成：（1）同相放大电路：Av=1+Rf/R2，相角为0度（2）RC串并联网络：当频率为ωo=1/(RC）相角为0度，F=1/32.电路分析：（1）振荡条件和起振条件：满足振荡条件,构成正反馈电路。
模拟电子线路第七章信号产生电路第一节学习要求第二节正弦波振荡器的振荡条件第三节 RC正弦波振荡器第四节 LC正弦波振荡器第一节学习要求1、掌握产生正弦波振荡的相位平衡条件和幅值平衡条件及相位平衡条件的判断方法。
2、掌握文氏桥振荡器的电路形式、起振条件、振荡频率的估算；熟悉电感三点式、电容三点式等LC振荡的组成原则，会估算其振荡频率。
3、了解石英晶体振荡器的特点和频率稳定的原理。
学习重点：振荡条件的判断和振荡频率的计算学习难点：振荡条件的判别返回第二节正弦波振荡器的振荡条件从结构上看，正弦波振荡电路就是一个没有输入信号的带选频网络的正反馈放大器。
图9.1（a）表示接成正反馈时，因此有放大电路在输入信号时的方框图。
可改画成图9.1（b）所示。
由图可知，若在放大器的输入端（1端）外接一定频率、一定幅度的正弦波信号经过基本放大器和反馈网络构成的环路传输后,在反馈网络的输出端（2端) ，得到反馈信号与在大小和相位上都一致,那么就可以去除外接信号，而将（1）、（2）两端连接在一起(如图中的虚线所示）而形成闭环系统，其输出端可能继续维持与开环时一样的输出信号。
这样由于便有或正弦波振荡器的振荡条件为：幅度平衡条件：，相位平衡条件：讨论1、如果反馈电压和放大器输入电压幅度相等而相位不同，那么，经放大后，反馈的每一个循环将会使输出电压较前一次的相位提前或推迟一些，振荡周期就会一次比一次缩短或延长，所以始终得不到固定的振荡频率，只能得杂乱无章的信号输出。
讨论2、如果反馈电压和输入电压的相位相同, 而振幅不等，就会出现两种情况：1.|V f|＜|V a|，即使电路中产生了振荡，但每经过一轮放大反馈的循环,|V o|的振幅就会减小一些，最终振荡消失。
2.|V f|＞|V i|，每经过一个循环， |V o|的振幅就会增大一些，电路中产生增幅振荡，最终由于器件进入非线性区而出现失真。
讨论3、若反馈电压和输入电压不仅幅度相等，而且相位相同，则放大器在没有外加输入信号的情况下，也能维持有等幅的输出电压。

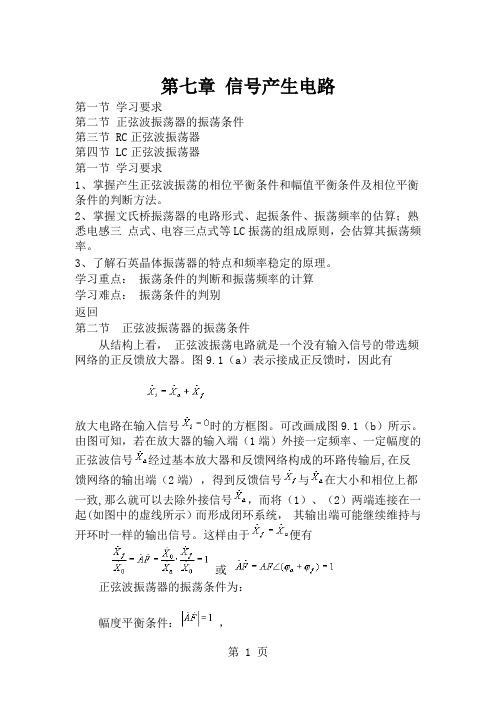

第七章信号产生电路第一节学习要求第二节正弦波振荡器的振荡条件第三节 RC正弦波振荡器第四节 LC正弦波振荡器第一节学习要求1、掌握产生正弦波振荡的相位平衡条件和幅值平衡条件及相位平衡条件的判断方法。
2、掌握文氏桥振荡器的电路形式、起振条件、振荡频率的估算；熟悉电感三点式、电容三点式等LC振荡的组成原则，会估算其振荡频率。
3、了解石英晶体振荡器的特点和频率稳定的原理。
学习重点：振荡条件的判断和振荡频率的计算学习难点：振荡条件的判别返回第二节正弦波振荡器的振荡条件从结构上看，正弦波振荡电路就是一个没有输入信号的带选频网络的正反馈放大器。
图9.1（a）表示接成正反馈时，因此有放大电路在输入信号时的方框图。
可改画成图9.1（b）所示。
由图可知，若在放大器的输入端（1端）外接一定频率、一定幅度的正弦波信号经过基本放大器和反馈网络构成的环路传输后,在反馈网络的输出端（2端) ，得到反馈信号与在大小和相位上都一致,那么就可以去除外接信号，而将（1）、（2）两端连接在一起(如图中的虚线所示）而形成闭环系统，其输出端可能继续维持与开环时一样的输出信号。
这样由于便有或正弦波振荡器的振荡条件为：幅度平衡条件：，相位平衡条件：讨论1、如果反馈电压和放大器输入电压幅度相等而相位不同，那么，经放大后，反馈的每一个循环将会使输出电压较前一次的相位提前或推迟一些，振荡周期就会一次比一次缩短或延长，所以始终得不到固定的振荡频率，只能得杂乱无章的信号输出。
讨论2、如果反馈电压和输入电压的相位相同, 而振幅不等，就会出现两种情况：1.|V f|＜|V a|，即使电路中产生了振荡，但每经过一轮放大反馈的循环,|V o|的振幅就会减小一些，最终振荡消失。
2.|V f|＞|V i|，每经过一个循环， |V o|的振幅就会增大一些，电路中产生增幅振荡，最终由于器件进入非线性区而出现失真。
讨论3、若反馈电压和输入电压不仅幅度相等，而且相位相同，则放大器在没有外加输入信号的情况下，也能维持有等幅的输出电压。
模拟电子线路课件第七章第1-2节——反馈的概念、类型与判别、反馈的基本方程主题：课件第七章第1-2节——反馈的概念、类型与判别、反馈的基本方程学习时间：2016年5月30日－6月5日内容：我们这周主要学习课件第七章反馈放大电路第1-2节反馈的概念、类型与判别以及反馈的基本方程的相关内容。
请同学带着以下问题学习：什么是反馈？反馈有哪些类型？如何判别？一、学习要求了解反馈的概念、类型与判别，理解并掌握反馈的基本方程。
重点：反馈的概念、类型与判别；反馈的基本方程难点：反馈的类型与判别二、主要内容1.反馈的概念、类型与判别所谓反馈——将放大电路输出量（电压或电流）的一部分或全部通过反馈网络，以一定的方式回送到输入回路，并影响输入量（电压或电流）和输出量，这种电压或电流的回送称为反馈。
引入反馈的放大电路称为反馈放大电路。
判断电路有无反馈的方法是：考察放大电路输入回路和输出回路之间有无起联系作用的反馈网络。
（1）直流反馈与交流反馈直流反馈——若电路将直流量反馈到输入回路，则称直流反馈。
交流反馈——若电路将交流量反馈到输入回路，则称交流反馈。
（2）正反馈与负反馈判定方法——“瞬时极性法”负反馈——输入量不变时，引入反馈后使净输入量减小，放大倍数减小。
正反馈——输入量不变时，引入反馈后使净输入量增加，放大倍数增加。
对于串联反馈：输入量与反馈量作用在不同的两点上，若输入量与反馈量的瞬时极性相同为负反馈，瞬时极性相反为正反馈。
对于并联反馈：输入量与反馈量作用在同一点上，若反馈元件两端瞬时极性相反为负反馈，瞬时极性相同为正反馈。
（3）本级反馈与级间反馈本级反馈——反馈只存在于某一级放大器中。
级间反馈——反馈存在于两级以上的放大器中。
图1 本级反馈与级间反馈（4）电压反馈与电流反馈电压反馈：反馈信号的大小与输出电压成比例。
电流反馈：反馈信号的大小与输出电流成比例。
判断方法——输出短路法： 假设输出端交流短路（R L=0），即u o=0，若反馈信号消失了，则为电压反馈；若反馈信号仍然存在，则为电流反馈。

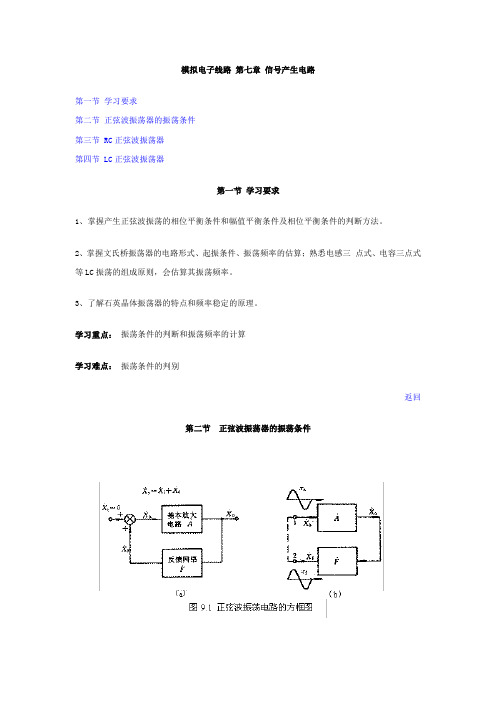

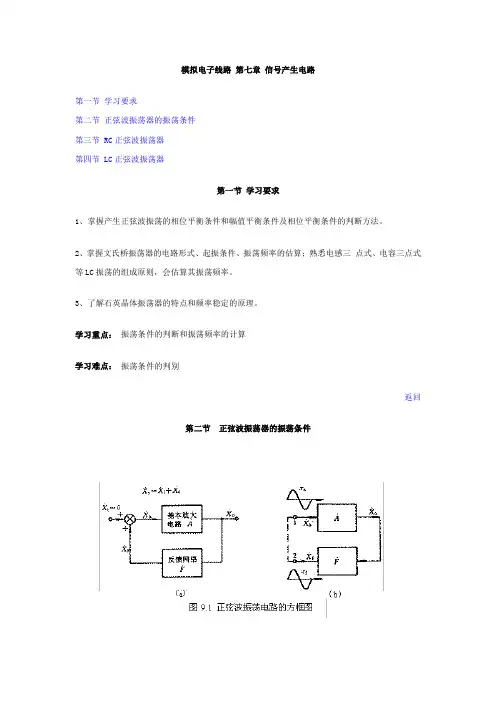

模拟电子线路第七章信号产生电路第一节学习要求第二节正弦波振荡器的振荡条件第三节RC正弦波振荡器第四节LC正弦波振荡器第一节学习要求1、掌握产生正弦波振荡的相位平衡条件和幅值平衡条件及相位平衡条件的判断方法。
2、掌握文氏桥振荡器的电路形式、起振条件、振荡频率的估算；熟悉电感三点式、电容三点式等LC振荡的组成原则，会估算其振荡频率。
3、了解石英晶体振荡器的特点和频率稳定的原理。
学习重点：振荡条件的判断和振荡频率的计算学习难点：振荡条件的判别返回第二节正弦波振荡器的振荡条件从结构上看，正弦波振荡电路就是一个没有输入信号的带选频网络的正反馈放大器。
图9.1（a）表示接成正反馈时，因此有放大电路在输入信号时的方框图。
可改画成图9.1（b）所示。
由图可知，若在放大器的输入端（1端）外接一定频率、一定幅度的正弦波信号经过基本放大器和反馈网络构成的环路传输后,在反馈网络的输出端（2端) ，得到反馈信号与在大小和相位上都一致,那么就可以去除外接信号，而将（1）、（2）两端连接在一起(如图中的虚线所示）而形成闭环系统，其输出端可能继续维持与开环时一样的输出信号。
这样由于便有或正弦波振荡器的振荡条件为：幅度平衡条件：，相位平衡条件：讨论1、如果反馈电压和放大器输入电压幅度相等而相位不同，那么，经放大后，反馈的每一个循环将会使输出电压较前一次的相位提前或推迟一些，振荡周期就会一次比一次缩短或延长，所以始终得不到固定的振荡频率，只能得杂乱无章的信号输出。
讨论2、如果反馈电压和输入电压的相位相同, 而振幅不等，就会出现两种情况：1.|V f|＜|V a|，即使电路中产生了振荡，但每经过一轮放大反馈的循环,|V o|的振幅就会减小一些，最终振荡消失。
2.|V f|＞|V i|，每经过一个循环，|V o|的振幅就会增大一些，电路中产生增幅振荡，最终由于器件进入非线性区而出现失真。
讨论3、若反馈电压和输入电压不仅幅度相等，而且相位相同，则放大器在没有外加输入信号的情况下，也能维持有等幅的输出电压。
这时，就得到所要的振荡。
讨论4、|AF|=1是维持振荡的幅度条件，电路能够起振的幅度条件是|AF|＞1。
稳定之后满足|AF|=1以维持等幅振荡。
另外，φa+φf= 2nπ称为相位平衡条件。
以上条件同时满足，电路才能起振。
讨论5、作为正弦波振荡器，除了必须有一个放大器和一个反馈网络外，还必须要有选频网络和稳幅器。
依靠选频网络的选频特性，可使电路只能在某个期望的频率上同时满足相位平衡条件和振幅平衡条件，才能使振荡器输出单一频率的正弦波振荡。
反馈网络与选频网络可以合二为一，由一个网络同时完成正反馈和选频。
或者放大器与选频网络合二为一，由一个网络完成。
根据选频网络的不同，振荡器可以有3种电路组合：RC振荡器、LC振荡器、石英晶振荡器。
返回第三节RC正弦波振荡器RC正弦波振荡器有桥式、双T网络式、移相式等类型，本章主要讨论桥式正弦波振荡电路。
一、电路原理图图9.2是RC桥式振荡电路，这个电路由放大电路和选频网络。
为由集成运放所组成的电压串联负反馈放大电路，取其高输入阻抗和低输出阻抗的特点。
而则由Z1、Z2和R1、R2组成，同时兼作正反馈网络。
由图可知，Z1、Z2和R1、R2正好形成一个四臂电桥，电桥的对角线顶点接到放大电路的两个输入端，桥式振荡电路的名称即由此而来。
下面首先分析RC串并联选频网络的选频特性，然后根据正弦波振荡电路的两个条件选择合适的放大电路指标，以构成一个完整的振荡电路。
二、RC串并联网络的选频特性图9.2中用的RC串并联选频网络具有选频作用，由图9.2可知：若令ωo=1/RC 或f o =1/（2πRC）则当ω=ωo时，上述分析表明：当ω=ω0=1/RC）时，输出电压的幅值最大（当输入电压的幅值一定，而频率可调时)，并且输出电压是输入电压的1/3,同时输出电压与输入电压同相位。
根据和的表达式可以画出RC串并联选频网络的幅频特性和相频特性曲线如图9.3所示。
三、振荡的建立与稳定所谓建立振荡，就是要使电路自激，从而产生持续的振荡，由直流电变为交流电。
对于RC 振荡电路来说，直流电源即是能源。
那么自激的因素又是什么呢?由于电路中存在噪声，它的频谱分布很广，其中也包括有ω=ω0 =1/（RC）这样一个频率成分。
这种微弱的信号，经过放大，通过正反馈的选频网络，使输出幅度愈来愈大，最后受电路中非线性元件的限制，使振荡幅度自动地稳定下来，开始时，AV =1+ R f/R1略大于3，达到稳定平衡状态时，A V=3，F V=1/3(ω=ω0=1/RC）。
四、振荡频率与振荡波形振荡频率是由相位平衡条件所决定的，只有当φf=0°，φa= 0°时，才满足相位平衡条件，所以振荡频率取决于：f = 1/（2πRC）。
振荡器要输出正弦波，还要求放大器的增益必须满足起振条件且工作在线性区。
否则要么不起振，要么输出波形出现非线性失真。
五、稳幅措施由于电源电压的波动、电路参数的变化、环境温度的变化等因素的影响，将使输出幅度不稳定。
采用一般的电阻R f、R1引入负反馈稳幅还不够，常用方法之一是采用非线性热敏元件来稳幅。
如上述电路中的R f换为负温度系数的热敏电阻，就可实现稳幅。
非线性电阻稳定输出电压的另一种方案是利用JFET 工作在可变电阻区。
当JFET的漏源电压um较小时，它的漏源电阻R DS可通过栅源电压V GS来改变。
因此，可利用JFET进行稳幅，图9.4所示就是这样一个振荡电路。
图中负反馈网络由R P3、R3和FET的漏源电阻R DS组成。
正工作时，输出电压经二极管D整流和R4、R3滤波后，通过R5、R P4为FET栅极提供控制电压。
当幅值增大时，v GS变负，R DS将自动加大以加强负反馈。
反之亦然。
这样就可以达到自动稳幅的目的。
电路调整时，一般只需调整R P3和R P4就可以使失真最小。
P400 例9.2.1 电路如图9.5所示，A的V om=±14V。
（1）分析D1、D2的稳幅原理（2）若V D=0.6V，估算V om（3）若R2短路，v O=？（4）若R2开路，画v O的波形解：（1）当v O较小时，D1、D2近似截止,放大器的放大倍数A V=（R1+ R2+R3）/R1≈3.3＞3，有利于起振；当v O较大时，D1、D2导通，使其与R3并联支路的电阻下降，A V随之下降，v O的幅值趋于稳定。
解：（2）若V D=0.6V，估算V om由于稳幅时，可以求出对应于输出正弦波V om一点相应的D1、D2与R3并联支路的电阻。
因为流过R3'的电流等于流过R1、R2的电流，故有解：（3）若R2短路，A V<3，电路将停止振荡，输出为与时轴平行的一条直线。
解：（4）若R2开路，输出波形如图9.6所示。
返回第四节LC正弦波振荡器LC振荡电路主要用来产生高频正弦信号，一般在lMHz以上。
LC和RC振荡电路产生正弦振荡的原理基本相同，它们在电路组成方面的主要区别是，RC振荡电路的选频网络由电阻和电容组成，而LC振荡电路的选频网络则由电感和电容组成。
各自的名称说明了它们之间的差别。
下面首先讨论组成LC正弦波振荡电路的基础LC选频放大电路。
一、LC并联谐振回路及其特点在选频放大电路中经常用到的谐振回路是如图9.7所示的LC并联谐振回路。
图中R表示回路的等效损耗电阻。
由图可知，LC并联谐振回路的等效阻抗为由上式可知，LC并联谐振回路有如下特点：（1）谐振频率为（2）谐振时，回路的等效阻抗为纯电阻，阻值最大（3）信号源电流与振荡回路中的支路电流的关系：上式表明：LC电路谐振时，支路电流近似为总电流的Q倍，通常，Q＞＞1，所以，谐振时LC并联电路的回路电流比输入电流大得多。
也就是说，在谐振回路中外界的影响可以忽略。
这个结论对于分析LC正弦波振荡电路是十分有用的。
（4）回路的频率响应① L C并联电路具有选频特性。
在谐振频率f o处，电路为纯阻性（V与I无相差）阻值最大。
在f＜f o处，电路呈电感性。
在f＞f o处，电路呈电容性。
② Q 越大，谐振时Z o越大，振幅特性曲线越尖锐，在f=f o附近相频特性变化越快，选频性能越好。
对相同的Δφ而言,Q值越大，对应的Δf越小，因此频率的稳定性越好。
例：选频放大电路图9.9所示是一个集电极负载为LC并联谐振电路的共射极放大电路，因此其电压放大倍数为式中R'L是并联谐振回路的等效阻抗，只有在时呈现最大的阻抗，也就是说，只有f=f0的信号，该电路具有最高的电压放大倍数，f离f0越远，A V就越小，因此该电路具有选频放大的功能。
二、变压器反馈式LC振荡器1、电路的组成及起振条件电路的组成：场效应管T、LC并联回路、R g C g形成栅偏压如图9.10所示。
（1）相位平衡条件: 用瞬时极性法判断（2）幅度平衡条件:（推导过程见教材P405~407）三、三点式LC振荡器LC三点式振荡器的一般构成放大器可由分立元件构成单级或多级放大电路，也可用集成运放组成同相或反相比例放大电路。
Z1、Z2、Z3表示纯电抗元件或电抗网络。
如下图。
设：运算放大器的输出阻抗为r o，开环增益为A VO。
则如果要使电路振荡,要求由此得：X1 + X2 + X3 = 0即X1、X2为同类电抗，X3为与X1、X2相反种类的电抗。
结论：（1）在LC振荡电路中，如果Z1、Z2为电感，则Z3为电容，成为电感三点式振荡器；如果Z1、Z2为电容，则Z3为电感，成为电容三点式振荡器。
（2）两个相同性质电抗的连接点必须接放大器的同相端，(三极管为发射极）；另一端接反相端（三极管为基极）即所谓的射同基反的原则。
（3）所以，当无接线错误而不起振时，可以增大或A VO的值（如更换b较大的三极管）。
1、电感三点式振荡器（1）电路组成图9.12是电感三点式振荡电路的原理图。
由图可见，这种电路的LC并联谐振电路中的电感有首端、中间抽头和尾端三个端点，其交流通路分别与放大电路的集电极、发射极(地)和基极相连，反馈信号取自电感L2上的电压，因此，习惯上将图9.12所示电路称为电感三点式LC振荡电路，或电感反馈式振荡电路。
上述讨论并联谐振回路时已得出结论：谐振时，回路电流远比外电路电流为大，①、③两端近似呈现纯电阻特性。
因此，当L1和L2的对应端如图所示，则当选取中间抽头② 为参考电位(交流地电位)点时，首①尾③两端的电位极性相反。
（2）振荡条件分析：相位平衡条件：现在采用瞬时极性法分析图9.12所示的相位条件。
设从反馈线的点b处断开，同时输入v b 为(+)极性的信号，由于在纯电阻负载的条件下，共射电路具有倒相作用，因而其集电极电位瞬时极性为(－)，又因②端交流接地，因此③端的瞬时电位极性为(+)，即反馈信号v f与输入信号v b同相，满足相位平衡条件。
