太阳能电池制造中的丝网印刷技术【天意数字快印】一太阳能电池制作工艺1．太阳能电池的精密丝网印刷从太阳能电池制作工艺流程(图一)中我们可以清楚地看到：太阳能电池的主要制作工艺为五次精密丝网印刷。
流程图中的1为CdS膜的精密丝网印刷；4为CdTe膜的精密丝网印刷；5为C电极的精密丝网印刷；7为Ag+In电极的精密丝网印刷；8为Ag电极的精密丝网印刷。
2．特种功能性油墨在丝网印刷的功能性油墨中，太阳能电池油墨(姑且如此称谓)又是一种新颖的别具一格的功能性油墨，应该说这些特种功能性油墨的研究、开发和商品化是太阳能电池制造技术中最基本也是最关键的因素。
它们是：(1)CdS油墨主剂：CdS高纯度粉末(5N)，粉末粒径为2～3μm。
助剂：CdCl2粉末9.1%(wt)。
粘结剂：丙烯、乙二醇(适量)。
(2)CdTe油墨主剂：Cd粉末(5N)与Te粉末(6N)等量加入，其粉末粒径为0.5μm。
助剂：CdCl2粉末0.5%(wt)。
粘结剂：丙烯、乙二醇(适量)。
(3)碳(C)油墨在碳油墨中加入10～50ppm的铜杂质。
(4)Ag+In油墨在Ag油墨中加入20%(wt)的In粉末。
(5)Ag油墨Ag油墨市场有售，购买时特别需要关心其金属银含量。
二、有关高科技丝网印刷的思考1.从太阳能研究发展趋势看高科技丝网印刷根据太阳能研究开发计划，太阳能电池的发展趋势是，从地面用大规模集中型向小规模分散型发展，进而开发宇宙发电站用太阳能电池。
据太阳能电池研究专家的权威意见，开发太阳能电池的关键是降低成本，为此，他们提出三条意见：(1)降低硅材料的生产成本；(2)继续新技术、新工艺、新材料的研究与开发，大幅度降低生产成本；(3)提高特种印刷的技术水平，实现大批量、高质量印刷。
从专家提出的这三点意见中，作为丝网印刷工作者，我们应该很高兴同时也很自豪地告诉从事太阳能电池研究的朋友们，所谓“特种印刷”(即丝网印刷)，今天无论从设备、工艺和技术上已经具备了高速度、大批量、高质量完成各种高精度丝网印刷(当然包括太阳能电池丝网印刷)的能力。
电池片丝网印刷技术经验集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]电池片丝网印刷技术1引言随着全球能源的日趋紧张，太阳能以无污染、市场空间大等独有的优势受到世界各国的广泛重视，国际上众多大公司投入太阳能电池研发和生产行业。
从太阳能获得电力，需通过太阳能电池进行光电变换来实现，硅太阳能电池是一种有效地吸收太阳能辐射并使之转化为电能的半导体电子器件，广泛应用于各种照明及发电系统中。
2硅太阳能电池的生产工序太阳能电池原理主要是以半导体材料硅为基体，利用扩散工艺在硅晶体中掺入杂质：当掺入硼、磷等杂质时，硅晶体中就会存在着一个空穴，形成n型半导体；同样，掺入磷原子以后，硅晶体中就会有一个电子，形成p型半导体，p型半导体与n型半导体结合在一起形成pn结，当太阳光照射硅晶体后，pn结中n型半导体的空穴往p型区移动，而p型区中的电子往n型区移动，从而形成从n型区到p型区的电流，在pn结中形成电势差，这就形成了电源，见图1。
图2为硅太阳能电池生产的主要工序，从中可以看出丝网印刷是生产太阳能电池的重要工序，其印刷质量（厚度，宽度，膜厚一致性）影响电池片的技术指标。
3工序对印刷电极的要求3.1背面银电极印刷（背银）在电池片的正极面（p区）用银铝浆料印刷两条电极导线（宽约3～4mm）作为电池片的电极（图3）。
3.2背面铝印刷（背铝）在电池片的正极面采用铝浆料印刷整面（除背银电极外）。
3.3正面银印刷（正银）在电池片的正面（喷涂减反射膜的面）同时用银浆料印刷一排间隔均匀的栅线和两条电极（图4），在工艺上要求栅线间距约3mm、宽度约O.10～0.12mm：4印刷原理图5为丝网印刷原理示意图，丝网印刷由五大要素构成，即丝网、、浆料、工作台以及基片。

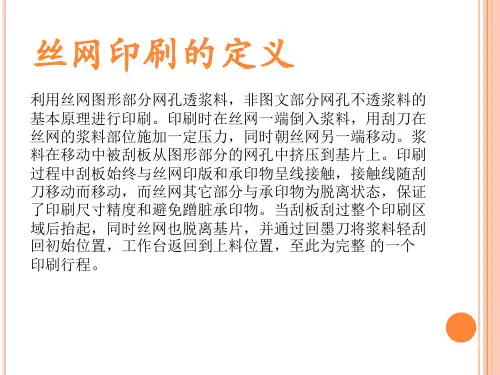

丝网印刷基本原理是：利用丝网图形部分网孔透浆料，非图文部分网孔不透浆料的基本原理进行印刷。
印刷时在丝网一端倒入浆料，用在丝网的浆料部位施加一定压力，同时朝丝网另一端移动。
晶体硅太阳电池的丝网印刷技术及质量控制发布时间：2022-11-10T03:41:14.089Z 来源：《建筑实践》2022年13期41卷作者：申海超[导读] 在我国科技水平不断提升的背景下，申海超青海黄河上游水电开发有限责任公司西宁太阳能电力分公司青海省西宁市 810000摘要：在我国科技水平不断提升的背景下，各项先进技术被广泛应用于不同领域中。
其中，在清洁能源开发、应用过程中离不开晶体硅太阳电池的支持，其是当前应用率较高的太阳电池。
而晶体硅太阳电池的有效连接需要借助硅芯片基板的金属化制造技术（即高精密印刷技术）加以相应处理才能保证太阳电池的能量转换效率。
对此，文章就晶体硅太阳电池的丝网印刷技术及其质量控制措施进行了探讨，以供参考。
关键词：晶体硅太阳电池；丝网印刷技术；质量控制前言：晶体硅太阳电池可借助光生伏特效应将光能转变为电能，以供人们日常使用，是太阳能光伏发电的基础核心。
为了满足现代化社会的经济发展需求，在太阳电池制造过程中要充分考虑太阳电池功率的提升问题及电池能量的转换效率，针对工业化生产要求可积极利用丝网印刷技术对晶体硅太阳电池进行优化制作，进一步提升太阳电池的应用质量。
在此基础上，也要加强丝网印刷技术的质量管理，在充分掌握其常见问题的同时采取有效措施加以处理，确保丝网印刷技术的加工质量能满足晶体硅太阳电池的应用标准。
一、晶体硅太阳电池的丝网印刷技术概述丝网印刷技术大多是利用刮条通过挤压的方式使丝网发生弹性形变后将浆料漏印在需要印刷的材料上。
借助丝网印刷技术可将富含金属的导电浆料透过丝网网孔压印至硅片上，进而形成电路或电极，以便从电池内将光生电子导出。
在具体操作过程中，可将金属浆料印压至已经产生p-n结的多晶硅硅片上，然后进行背面银铝浆的印刷工作，使其产生背电极，为焊接组件提供便利。
对第二道铝浆进行印刷工作时，需要加以重掺杂以此形成P+层，利用铝背场降低载流子复合率，提高正电荷的收集效率，增大开压[1]。
太阳能电池片丝网印刷学问点总结汇总消灭过一种降级的电池片 ,是由于刮刀有缺口,造成三根主栅上都有一条突起的刮痕,简洁引起包装碎片和焊接碎片,期望各班引以为戒, 觉察相像的问题,准时更换刮条。
G 档分类1、集中面放反:Uoc:0.57—0.60 Isc:1 左右Rs:100-200 左右Rsh:10 以内,约为 1 FF:50 以内(30-40)Irve1:12(也有正常的)Ncell:2%左右主要参数特征:Irev1>12,Rs>100,Isc=1 左右。
解释:集中时下面和反面都成 N 型,但反面 N 型集中的结浅,集中面放反后,原下面的N 型被Al 掺杂为P 型,原反面的浅结很简洁被烧穿。
2、局部集中:Uoc:0.58—0.60 Isc:3—4 Rs:10—20 Rsh:10 以内FF:50-60 左右Irev1 接近12 Ncell:10%左右主要参数特征:Isc 减小,Rsh<5,η=10解释:与上一个状况类似,下面有很多浅的结(被遮住的局部),形成局部烧穿漏电。
3、正面粘有铝浆Uoc 0.1 左右Isc:3 左右Rs 负的Rsh:0 Irev1>12Ncell<1% FF:24—25主要参数特征:Rs=-30mΩ, Rsh=0, Irve1>124、N 型片或高度补偿Uoc 0.02-0.06 Isc:5 左右Rs-20 左右Rsh:0Ncell:2-3% FF:100—200主要参数特征:Rs<0, Rsh=0, FF>100, Irev1=0.03解释:N 型片反面印刷铝浆后成为 P+型,下面集中后形成 N+型,从而产生电流。
5、方块电阻偏大Uoc 0.60-0.61 Isc:4 左右Rs:20 左右Rsh:10-20Ncell:10%左右 FF:50—60 Irev1 接近1主要参数特征:Rs 偏大, Isc 偏小, Rsh 偏小解释:方块电阻不均的直接影响就是薄层电阻 ,此外应为方块电阻偏大,致使薄层电阻偏大,串联电阻增大。
光伏印刷设备：光伏电池丝网印刷工艺详解1.丝网印刷原理&作用1.1原理刮刀挤压印刷油墨，并借助刮刀面和网版网结的阻拦，使印刷油墨呈现出逆向滚动状态，当油墨行至网版未被乳胶膜阻挡的电极图形区时即向下穿透网孔接触印刷基材(硅片)，刮刀继续往前推移是，则因网版张力及离版间距，使油墨脱离网版，附着于印刷基材上，达到印刷的目的。
1.2作用1.收集电流;2.引出电流;3.将单体电池焊接成串。
2.丝网印刷流程&作用2.1印刷流程2.2背电极印刷a.作用：形成良好的欧姆接触特性、焊接性能和附着性;b.银浆组成：银铝浆是由银粉,铝粉,无机添加物和有机载体组成;c.印刷参数：在印刷图形完好时,印刷头压力在范围内尽可能的小。
2.3背电场印刷1.作用a.形成P+结区,使到达P/P+结的长波光子所激发的光生载流子对被P/P+结分离，增加少子扩散能力,提高开路电压。
b.P/P+结可阻止P区光生电子到背表面复合，与没有P+区相比较，这种高低结P/P+结构可大大降低背表面的复合速率。
c.P+区的存在可制作良好的欧姆接触。
2.银浆组成铝浆由铝粉,无机添加物和有机载体组成;3.印刷参数影响所印铝浆的厚度因素有：丝网目数、网线直径、开孔率、乳胶层厚度、印刷头压力、印刷头硬度、印刷速度及浆料粘度。
2.4正面栅极印刷a.作用：形成良好的欧姆接触特性、焊接性能和附着性，收集电流，引出电流。
b.银浆组成：正面栅极银浆是由银粉,无机添加物和有机载体组成的。
c.印刷参数：参数的调整以图形完整、线条饱满、印刷浆料重量适当为基准。
3.丝网网版&刮条3.1丝网网版调整1.在保证印刷质量的前提下,网版间距越小越好;2.一般为(-900~-1300)μm;3.太小易粘版或模糊不清,过大易印刷不良和损坏网版;4.印第二道时可适当加大间距。
3.2刮条调整1.在保证印刷质量的前提下,刮条下降深度和压力越小越好;2.刮条深度一般为(-900~-1300)μm;3.刮条下降过深或压力过大,易碎片和损坏网版;4.刮条下降深度不够或压力太小易印刷不良或粘版。
包装印刷太阳能电池丝网印刷技术引言随着环境意识的提高和可再生能源的重要性日益增加，太阳能电池在能源行业中的应用得到了广泛关注。
而包装印刷太阳能电池丝网印刷技术作为一种关键的制备技术，被广泛应用于太阳能电池的制造过程中。
本文将介绍包装印刷太阳能电池丝网印刷技术的基本原理、关键步骤及其在太阳能电池制造中的应用。
1. 基本原理包装印刷太阳能电池丝网印刷技术是一种利用丝网印刷技术制备太阳能电池的方法。
其基本原理是利用特制的丝网，通过将电子浆料转印到太阳能电池基板上，形成太阳能电池的导电层或电极。
该技术的核心在于丝网印刷机，它由传送系统、丝网印刷系统和固化系统三部分组成。
其中，传送系统用于将基板顺序送入机器，丝网印刷系统负责将浆料通过丝网转印到基板上，固化系统则用于固化印刷而形成的导电层或电极。
2. 关键步骤包装印刷太阳能电池丝网印刷技术的关键步骤如下：步骤一：基板准备首先，需要准备好太阳能电池的基板。
通常采用的基板材料包括硅基板和聚酰亚胺基板。
这些基板需要经过一系列的清洗和处理过程，以保证表面的洁净和光滑。
步骤二：浆料制备其次，需要制备好电子浆料。
电子浆料通常由导电粒子、有机高分子和溶剂等组成。
在制备过程中，需要将这些材料按照一定的比例混合，并通过搅拌或超声处理，使其生成均匀的浆料。
步骤三：丝网印刷接下来，将准备好的电子浆料倒入丝网印刷机的供墨槽中。
然后，将基板送入丝网印刷机，通过控制丝网印刷机的运行速度和压力，可以使电子浆料通过丝网转印到基板上。
在转印过程中，丝网的尺寸和形状决定了浆料的转印面积和形态。
步骤四：固化最后，将印刷而形成的导电层或电极进行固化。
通常采用的固化方式有烘干、烧结、紫外线照射等。
固化的目的是使浆料中的溶剂挥发，使导电粒子与基板之间形成牢固的结合。
3. 应用包装印刷太阳能电池丝网印刷技术在太阳能电池制造过程中起着至关重要的作用。
其应用主要体现在以下几个方面：1.制备导电层或电极：通过丝网印刷技术，可以将电子浆料转印到基板上，形成太阳能电池的导电层或电极，从而实现电流的导通功能。
电池片丝网印刷技术公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电池片丝网印刷技术1 引言随着全球能源的日趋紧张，太阳能以无污染、市场空间大等独有的优势受到世界各国的广泛重视，国际上众多大公司投入太阳能电池研发和生产行业。
从太阳能获得电力，需通过太阳能电池进行光电变换来实现，硅太阳能电池是一种有效地吸收太阳能辐射并使之转化为电能的半导体电子器件，广泛应用于各种照明及发电系统中。
2 硅太阳能电池的生产工序太阳能电池原理主要是以半导体材料硅为基体，利用扩散工艺在硅晶体中掺入杂质：当掺入硼、磷等杂质时，硅晶体中就会存在着一个空穴，形成n型半导体；同样，掺入磷原子以后，硅晶体中就会有一个电子，形成p 型半导体，p型半导体与n型半导体结合在一起形成pn结，当太阳光照射硅晶体后，pn结中n型半导体的空穴往p型区移动，而p型区中的电子往n型区移动，从而形成从n型区到p型区的电流，在pn结中形成电势差，这就形成了电源，见图1。
图1 太阳能电池原理示意图2 太阳能电池生产主要工序图2为硅太阳能电池生产的主要工序，从中可以看出丝网印刷是生产太阳能电池的重要工序，其印刷质量（厚度，宽度，膜厚一致性）影响电池片的技术指标。
3 工序对印刷电极的要求背面银电极印刷（背银）在电池片的正极面（p区）用银铝浆料印刷两条电极导线（宽约3～4mm）作为电池片的电极（图3）。
图3 电池片背银及背铝印刷示意图背面铝印刷（背铝）在电池片的正极面采用铝浆料印刷整面（除背银电极外）。
正面银印刷（正银）在电池片的正面（喷涂减反射膜的面）同时用银浆料印刷一排间隔均匀的栅线和两条电极（图4），在工艺上要求栅线间距约3mm、宽度约～0.12mm：图4 电池片正银印刷示意图4 印刷原理图5为丝网印刷原理示意图，丝网印刷由五大要素构成，即丝网、、浆料、工作台以及基片。
丝网印刷基本原理是：利用丝网图形部分网孔透浆料，非图文部分网孔不透浆料的基本原理进行印刷。
印刷时在丝网一端倒入浆料，用在丝网的浆料部位施加一定压力，同时朝丝网另一端移动。
油墨在移动中被刮板从图形部分的网孔中挤压到基片上。
由于浆料的黏性作用而使印迹固着在一定范围之内，印刷过程中刮板始终与丝网印版和承印物呈线接触，接触线随刮刀移动而移动，由于丝网与承印物之间保持一定的间隙，使得印刷时的丝网通过自身的张力而产生对刮板的反作用力，这个反作用力称为回弹力。
由于回弹力的作用，使丝网与基片只呈移动式线接触，而丝网其它部分与承印物为脱离状态，保证了印刷尺寸精度和避免蹭脏承印物。
当刮板刮过整个印刷区域后抬起，同时丝网也脱离基片，工作台返回到上料位置，至此为一个印刷行程。
图5 印刷原理示意刮刀从图5的印刷原理示意中可以看出，刮刀的作用是将浆料以一定的速度和角度将浆料压入丝网的漏孔中，刮刀在印刷时对丝网保持一定的压力，刃口压强在10～15N／cm之间，刮板压力过大容易使丝网发生变形，印刷后的图形与丝网的图形不一致，也加剧刮刀和丝网的磨损，刮板压力过小会在印刷后的丝网上存在残留浆料。
刮刀材料一般为聚胺脂橡胶或氟化橡胶，硬度范围为邵氏A60°～A90°，刮板条的硬度越低，印刷图形的厚度越大，刮刀材料必须耐磨，刃口有很好的直线性，保持与丝网的全接触；刮刀一般选用菱形刮刀，它具有4个刃口，可逐个使用，利用率高，见图6。
图6 刮刀刃口压力示意刮刀速度：刮刀速度是决定效率的最大因素，以半自动印刷机为例，印刷所占时间一般为总循环的2／3；印刷速度的设定由印刷图形和印刷用浆料的黏度决定，速度越高，刮刀带动浆料进入丝网漏孔的时间越短，浆料的填充性会差，出现图7所示现象，如果印刷线条精细，速度应低一些，图4所示的正银工序中栅线的线宽在～，一般速度设定在200～250mm／s，图3所示的背铝和背银工序因印刷线条宽速度设定在300mm／s；印刷用浆料因不同工序而不同，相应黏度不同，但总体黏度比较低，所以印刷速度较快；在实际的印刷中速度的恒定同样很重要，如果在印刷过程中速度出现波动，会导致图形厚度的不一致。
刮刀角度：刮刀角度的设定与浆料有关；浆料黏度值越高，流动性越差，需要刮刀对浆料的向下的压力越大，刮刀角度小；刮刀角度调节范围为45°～75°。
在印刷过程中起关键作用的是刮刀刃口2～3mm的区域，在印刷压力下刮刀与丝网摩擦，在开始印刷时近似直线，刮刀刃口对丝网的局部压力很大，见图5所示，随着刮刀刃口的磨损，刃口形状呈圆弧形，它对浆料朝丝网方向的分力急剧增加，丝网作用于丝网单位面积的压力明显减小，刮刀刃口处与丝网的实际角度远小于45°，印刷后丝网表面会有残余浆料，易发生渗漏，同时印刷线条边缘模糊。
见图7，这时需要更换刮刀。
图7 刮刀磨损后丝网常用的丝网材料有不锈钢和尼龙2种。
不锈钢丝网的特点是丝径细、目数多，耐磨性好，强度高，尺寸稳定，拉伸性小，由于丝径精细，油墨的通过性能好，尺寸精度稳定，适于太阳能电池片的印刷。
尼龙丝网是由化学合成纤维制作而成，具有很高的强度，耐磨性、耐化学药品性、耐水性、弹性都比较好，由于丝径均匀，表面光滑，故油墨的通过性也极好。
其不足是尼龙丝网的拉伸性较大。
这种丝网在绷网后的一段时间内，张力有所降低，使丝网印版松驰，精度下降，在太阳能电池片的印刷中采用不锈钢丝网。
图8为丝网的外形。
图8 丝网的外形制作丝网：制作丝网图形由专业厂商订做，要根据印刷图形的精度选择丝网目数的高低、丝径的粗细、丝网开口面积的大小、丝网伸缩率的大小等，表1为日本特殊织物会社的部分丝网技术规格。
表1 部分丝网技术规格丝网的目数及丝径决定可印刷图形的宽度；对于背银和背铝这2道工序印刷由于实际印刷图形不复杂，所以对丝网要求不高，主要考虑印刷厚度即可，一般选用250～280目即可满足要求；正银印刷是对印刷要求最高的一道印刷工序，主要是保证栅线的宽度要求及印刷膜厚的均匀性，一般选用300～330目，印刷后栅线的宽度值取决于丝网的线径及网孔的宽度，有如下计算公式：K=2s+R，式中：K为线条的宽度，S为丝网丝径宽度值，R表示网孔的宽度，如选用330目丝网，查表1：s=30μm，R=44μm则K=2×30+44=102μm，可满足栅线的宽度要求。
丝网的张力设定：丝网的张力与丝网的材料与目数有关，不同材料、不同丝径的丝网承受的张力不同，目数越低，丝径越粗，丝网承受的张力越大；丝网生产厂商在技术指标中有一个丝网最大张力的建议值，见表1。
如果丝网张力太低或印刷过程丝网张力不稳定，在刮板压力下会出现网点扩大和网点丢失，影响印刷精度，对于背铝和背银工序一般选取30N／cm，正银工序则选取27N／cm（见图9）。
图9 丝网受力变化示意图印刷厚度：丝网和感光膜的厚度决定印刷后图形的厚度即线条的厚度，如图10所示，在一般情况下，丝网目数越低，丝经越粗，印刷后的浆料层就越高，所用丝网目数较高时，印刷后浆料层就低一些。
感光膜的厚度与丝网目数和线条的宽度有关：目数越高，丝径越细，感光膜与丝网的接触面积越小，二者的附着力减小，果印刷线条变窄，增加感光膜的厚度易造成脱落，所以感光膜较薄，感光膜的厚度约为丝网厚度的15％～2 5％；对于背铝和背银工序，选取250目丝网，其厚度为58um，感光膜厚度为10～15um，则印后厚度为68～73μm，这里计算出来的厚度时浆料的湿厚度（wetthickness）．需经过烘干（dry）和烧结（fire）才是最终厚度（干厚度），干厚度是湿厚度的30%～40%；对于正银工序，选取330目丝网，其厚度为44um，感光膜厚度为5～10μm，则印后湿厚度约为49～54μm。
图10 丝网涂布后选择丝网丝径及目数时，要求网格的孔长为浆料粉体粒径的～5倍；目数越低丝网越稀疏，网孔越大，油墨通过性就越好；网孔越小，油墨通过性越差，如图9所示。
：网框大多采用硬铝及铝合金以承受绷网所产生的力，连接丝网的底面需要较高的平面度，约为0.04mm×150mm ×150mm;网框规格一般为承印物的2倍：以150mm电池片为例，承印物面积为150mm×150mm，网框内口的面积应为300mm×300mm，如图11。
图10 丝网目数与浆料颗粒的关系浆料浆料是由功能组份、粘结组份和有机载体组成的一种流体，浆料有导体浆料、电阻浆料、介质浆料和包封浆料等。
在背银，背铝及正银工序中所用浆料为导体浆料。
在导体浆料中，功能组份一般为贵金属或贵金属的混合物。
载体是聚合物在有机中的溶液。
功能组份决定了成膜后的电性能和机械性能。
载体决定了厚膜的工艺特性，是印刷膜和干燥膜的临时粘结剂。
功能组份和粘结组份一般为粉末状，在载体中进行充分搅拌和分散后形成膏状的厚膜浆料。
烧结后的厚膜导体是由金属与粘结组份组成。
图11 网框外形浆料的技术性能指标是指浆料中功能成分（背银浆料中的银铝成分、正银浆料中的银成分，背浆料中的铝成分）经过烘干和烧结后与电池片的欧姆特性，其影响电池片的电性能指标如开路电压，短路电流，并联电阻，串联电阻，转换率等技术指标；浆料的工艺特性是达到上述指标的保证，各浆料生产厂商针对3种印刷工序有推荐的工艺参数如浆料的粒度、黏度，固体物含量，丝网的目数；前面提到网格的孔长为浆料粉体粒径的～5倍；浆料的粘度影响刮板条的印刷速度；固体物含量决定印刷后的湿厚度经烘干和烧结后的最终厚度。
背铝及正银三工序的浆料不同，由此决定他们在丝网和印刷参数各有不同，表2为美国FERRO公司的都有相关工序的印刷浆料的特性。
表25 设备对设备的要求有如下3点：（1）工作台的平面度。
印刷时电池片被吸附于工作台表面，如表面不平，在负压下电池片易破裂，以150mm电池片为例，工作台的平面度不大于0.02mm；（2）工作台重复定位精度。
根据太阳能电池片的精度要求，工作台重复定位精度达到0.01mm即能满足工艺要求；（3）印刷时丝网与工作台的平行度决定印刷膜厚度的一致性，根据使用要求，以150mm电池片为例二者平行度为0.04mm。
电池片的平面度不大于0.02mm，表面粗糙度低于。
6 结束语太阳能电池印刷是电池片生产线的重要工序，对电池片的质量起着重要作用，太阳能电池印刷技术是一个有机的整体，是各种技术的组合，需要工艺工程师和设备工程师的协同工作：既要了解各个参数的特点，又要了解其相互的制约关系；3种印刷工序既有相同之处又有区别，需要针对不同工序的具体要求分别优化各工艺参数，制定出不同工艺实施方案，方可印刷出符合工艺的产品。
