机械制图第三角视图的画法

第一视角与第三视角简介机械制图国标规定，我们国家采用第一视角画法，但在国际技术交流中，经常会遇到用第三视角画法的图样，现将两种画法作如下简介：（仅供参考）第一视角第三视角在内地一般用的都是第一角画法。

使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本等我国GB和ISO标准一般用第一角法，美国，日本，台湾地区等习惯用第三角法。

第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。

因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0。

第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2)第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。

第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。

我们以前讨论的投影画法都是第遗教画法。

第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。

从图可以看出，这种画法是把投影面假想成透明的来处理的。

顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。

前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。

第七章 第三角画法
第一节
第三角投影图（视 图）
第一节 第三角投影图（视图）
目前，在国际上使用的有两种投影制，即第一角投影（又 称“第一角画法”）和第三角投影（又称“第三角画法”）。 中国、英国、德国和俄罗斯等国家采用第一角投影，美国、日 本、新加坡等国家以及港资台资企业采用第三角投影。
第一节 第三角投影图（视图）
四、一些主要国家的标准
1．美国标准（ANSI）
美国规定机械制图只用第三角画法。美国标准中尺寸标注法： 美国图样中的尺寸很少以毫米（mm）为单位，一般采用英寸 （in），1 in＝25.4 mm，原来采用分数形式表示尺寸大小，如 9/16 in等，自1966年以后改为十进制，写成小数形式。数值小于 1时小数点前不写0，数字推荐水平书写。公差尺寸的上、下偏差 要与基本尺寸保持相同的小数位数。6英尺以上的尺寸应注出英 尺和英寸符号，如“12′7″”。
Deutsches Institut für Normung e.V. 德国标准
International Organization for Standardization 国际标准化组织
Japanese Industrial Standards 日应用举例
四、一些主要国家的标准
1．美国标准（ANSI）
（1）直径、半径的注法 视图明确反映为圆形时，不注直径代号DIA（DIAMETER）或 D，如图（a）所示；只有一个非圆视图时，尺寸数字后加注直径 代号DIA或D，如图（b）所示。
（a）
（b）
四、一些主要国家的标准
1．美国标准（ANSI）
（2）半径、球形的注法 对于半径尺寸一般数字后不加注半径代号R（RADIUS）。当 半径尺寸标注在不反映半径和圆弧实形的视图中，要求半径尺寸 数字后加注代号TRUER（TRUE RADIUS，真实半径）。球形代 号在尺寸数字后加注代号SPHER DIA（SPHER DIAMETER，球 直径）或SPHERR（SPHER RADIUS，球半径）。

GB是第一视角画法。

我也是到了深圳才开始用第三角画法使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本GB和ISO标准一般用第一视角法，日本，台湾等习惯用第三角法。

第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。

因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0，第三角法更合理一点。

第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2)第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。

第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。

我们以前讨论的投影画法都是第一角画法。

第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。

从图可以看出，这种画法是把投影面假想成透明的来处理的。

顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。

前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。

如何区分第一视角和第三视角，应该是第一角画法与第三角画法的区别。

四分角的旋转方法，V面不动，H面的前半部分向下旋转与V面下半部分重合，H面的后面部分向上旋转与V面的上半部分重合。

下面是个小例子，希望可以讲的清楚些同一个零件，主视图也相同，分别用第一视角和第三视角表达，发现有什么不同的地方吗？就是左边和右边的视图交换位置了文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

作用
能够真实反映物体长、宽、高尺 寸的正投影工程图，是工程界一 种对物体几何形状约定俗成的抽 象表达方式。
投影法分类与特点
中心投影法
所有投射线从同一投影中心出 发的投影方法，物体投影的大 小与物体与投影中心间距离有
关。
平行投影法
所有投射线相互平行的投影方 法，又分为正投影法和斜投影 法。
正投影法
投影线垂直于投影面。
03
俯视图绘制方法与技巧
俯视图观察方向和投影规律
观察方向
从上往下看，与水平面平行。
投影规律
正投影法，物体在投影面上的轮廓线即为俯视图 。
注意点
要考虑到零件的高度和宽度，避免在俯视图中产 生遮挡和重影。
典型零件俯视图示例分析
01
02
03
轴Hale Waihona Puke 零件主要展示轴线的位置和长 度，以及轴上的键槽、孔 等结构。
01
02
轴套类零件
以轴线水平放置作为主视图，并 采用全剖视图画出其内部结构。
03
叉架类零件
叉架类零件形状不规则，结构比 较复杂，需要选择最能反映其形 状特征的方向作为主视图的投影 方向。
04
尺寸标注和公差要求说明
尺寸标注
主视图上应标注出零件的全部尺寸，包括定形尺寸、定位尺寸和总体尺寸。标 注尺寸时，应满足正确、完整、清晰和合理等要求。
组合体类型及结构特点分析
组合体类型
01
叠加型、切割型、综合型等
结构特点
02
分析组合体的构成部分及相对位置，了解各部分的几何形状和
尺寸
视图表达
03
根据组合体的结构特点，确定主视图、俯视图和左视图等视图
表达方法
组合体三视图绘制步骤演示

第一视角与第三视角简介机械制图国标规定，我们国家采用第一视角画法，但在国际技术交流中，经常会遇到用第三视角画法的图样，现将两种画法作如下简介：（仅供参考）第一视角第三视角在内地一般用的都是第一角画法。

使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本等我国GB和ISO标准一般用第一角法，美国，日本，台湾地区等习惯用第三角法。

第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。

因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0。

第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2) 第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。

第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。

我们以前讨论的投影画法都是第遗教画法。

第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。

从图可以看出，这种画法是把投影面假想成透明的来处理的。

顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。

前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。

类别。

2、填空题：下面哪一个图是第一角，哪个是第三角？
（
）
（
）
04 课 程 小 结
基本概念： 第三角投影
第三角基本视图：前视图、左视图、右视图 后视图、顶视图、底视图
第三角法投影规律：长对正 宽相等 高平齐
05 拓 展 思 考
请综合应用本次课程所学知识，完成下列图形的绘制。
1、 根据轴测图，用第三角画法绘制其六面视图
学会判断第一角与第三角视图02内容导入一空间四象限37第三角法投影基本知识二八个分角及第三角法投影1第三角法展开及各视图位置前视图左视图右视图后视图底视图顶视图2第三角法各视图的投射方向前视图中心前后底视图正下方下上左视图正左方左右顶视图正上方上下右视图正右方右左后视图最右方后前前3第一角画法与第三角画法的对比第一角法展开图第三角法展开图三第三角法投影规律1视图位置顶视图底视图六个基本视图尺寸关系展开图宽2视图尺寸第一角投影法的尺寸系统长度宽度和高度第三角投影法的尺寸系统宽度深度和高度3投影规律前视图和顶视图左右对正前视图和侧视图上下对正顶视图和侧视图宽度相等长对正高平齐宽相等03课堂活动1判断下面三个视图的正确性2填空题
机械制图
Mechanical drawing
01 课 程 导 入
知识目标：
理解第三角投影视图的形成 了解第三角投影基本视图间的 对应关系
技能目标：
学会判断第一角与第三角视图
02 内 容 导 入
3.7 第三角法投影基本知识
一、空间四象限
二、八个分角及第三角法投影
1、第三角法展开及各视图位置
1、视图位置
顶视图
底视图
2、视图尺寸
宽
六个基本视图尺寸关系展开图
第一角投影法的尺寸系统“长度、宽度和高度” 第三角投影法的尺寸系统“宽度、深度和高度”

如何区分第一角三视图与第三角三视图第一视角与第三视角简介我们国锐丰这个厂的图纸就是用的这种：两个同心圆在左，梯形中穿一条虚线在右。

第三角三视图3rd Angle Projectlon 第三角投影。

金宝厂的也如此国标GB/T14692-1993中关于第一角投影法和第三角投影法的叙述中规定，我国采用的是第一角投影法。

如果采用了第三角投影法，在图样上应标出识别符号（一般标在在标题栏内），而第一角投影法的识别符号可省略s第一视角与第三视角简介机械制图国标规定，我们国家采用第一视角画法，但在国际技术交流中，经常会遇到用第三视角画法的图样，现将两种画法作如下简介：（仅供参考）第一视角第三视角在内地一般用的都是第一角画法。

使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本等我国GB和ISO标准一般用第一角法，美国，日本，台湾地区等习惯用第三角法。

第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。

因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0。

第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同 .第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2)第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。

第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。

我们以前讨论的投影画法都是第遗教画法。

第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。

⒈第 三角投影 的视图名 称和视图 配置关系 与第一角 投影的视 图名称和 视图配置 关系不同。
⒉视 图间的投 影对应关 系不同
在第 三角投影 法中，除后 视图以外
（ a）六基本投影面及其展开
的其余视 图中，靠近 前视图的 一侧为机 件的前面， 远离前视 图的一侧 则为机件 的后面，而 在第一角 投影法中 正好相反。
则采用第三角投影法。伴随着我国的对外开放和
WTO的加入及对外贸易和国际间技术交流的日趋增多，我
们会越来越多的接触到采用第三角投影法绘制的图纸。为了更好地进行国际间的技术交流和发展国际贸易
的需要，我们应该了解和掌握第三角投影法。
如图 13-59 所 示，两个互 相垂直的 投影面，把 空间分成 Ⅰ、Ⅱ、Ⅲ、 Ⅳ四个分 角。机件放 在第一分 角进行投 影表达，称 为第一角 投影。机件 放在第三 分角进行 投影表达， 称为第三 角投影。
在熟
练掌握第
一角投影
（ b）六个基本视图及其配置
的基础上， 画法六个基本视图的形成
了解第三
角投影的
特点后，第
三角投影
画法就比
较容易熟
悉和掌握
了。
鉴于 两种投影 法的不同 特点，为了 便于识别， 国际标准 规定了第 一角投影 和第三角 投影的识 别方法。
(a) 第一角
(b) 第三角
图 13-62 两种画法的标识符号
（ a）形成过程
（ b）三视图 图 13-60 第三角投影
顶视 图，从右向 左投影是 右视图，如 图 13-60a 所示。各投 影面按图 13-60a 所 示的方法 展开，三视 图的配置 如图 13-60b 所 示。
从图 13-61 中 可知，第三 角投影与 第一角投 影都是采 用正投影 法，且投影 面互相垂 直，因此在 第三角投 影的视图 之间仍然 保持“长 对正，高平 齐，宽相 等”的投 影对应关 系。它们之 间的主要 区别有：

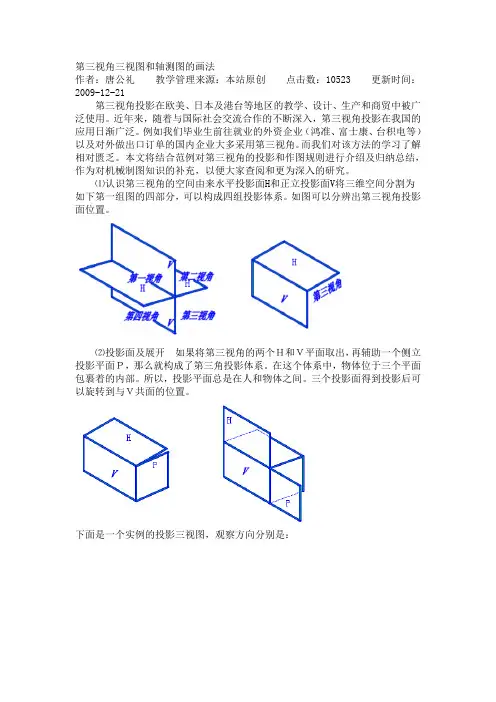

第三视角三视图和轴测图的画法作者：唐公礼教学管理来源：本站原创点击数：10523 更新时间：2009-12-21第三视角投影在欧美、日本及港台等地区的教学、设计、生产和商贸中被广泛使用。

近年来，随着与国际社会交流合作的不断深入，第三视角投影在我国的应用日渐广泛。

例如我们毕业生前往就业的外资企业（鸿准、富士康、台积电等）以及对外做出口订单的国内企业大多采用第三视角。

而我们对该方法的学习了解相对匮乏。

本文将结合范例对第三视角的投影和作图规则进行介绍及归纳总结，作为对机械制图知识的补充，以便大家查阅和更为深入的研究。

⑴认识第三视角的空间由来水平投影面H和正立投影面V将三维空间分割为如下第一组图的四部分，可以构成四组投影体系。

如图可以分辨出第三视角投影面位置。

⑵投影面及展开如果将第三视角的两个Ｈ和Ｖ平面取出，再辅助一个侧立投影平面Ｐ，那么就构成了第三角投影体系。

在这个体系中，物体位于三个平面包裹着的内部。

所以，投影平面总是在人和物体之间。

三个投影面得到投影后可以旋转到与Ｖ共面的位置。

下面是一个实例的投影三视图，观察方向分别是：俯视图中反应的是长和宽。

⑶投影规律分析第三视角三视图的仍然符合主和俯视图长对正，主和右视图高平齐，俯和右视图宽相等的“三等”投影规律。

⑷正等轴测图的画法第三视角正等轴测图的轴间角为120度，轴向变形系数都是按照1来近似绘制。

其正等轴测图符合轴测投影规律即:一、实物中与投影轴平行的轮廓线，在轴测图中仍与轴测轴平行；二、实物中相互平行的轮廓线，在轴测图中仍相互平行。

绘制过程中要按轴向1：1进行测量进行。

椭圆和圆角的画法与第一视角的画法并无区别。

总结：第三视角三视图和正等轴测图和第一视角的三视图和正等轴测图在画法操作上并没有多少本质的区别。

但是在看图方向和投影方向是不一样的。

第一视角是人（观察者）->物体->投影平面；而第三视角是人（观察者）->投影平面-> 物体。

解决举措？采取剖视图
1、剖视图的概念
⒈ 剖视图的构成
假想用一 剖切面将机件 剖开，移去剖 切面和不雅察 者之间的局部， 将其余局部向 投影面投射， 并在剖面区域 内画上剖面符 号。
2.剖视图的画图步调
• 一定剖切面的位置 • 想象哪局部移走了？剖面区域的外形？哪些局部
投射时可看到？ • 在剖面区域内画上剖面符号。
略，但必需有其他视图清晰地暗示了孔、槽的形
状。
交线用轮廓线代替
交线用轮廓线代替
7、当机件上有假设干一样的布局要素并按必定的纪律 分布时，只需画出几个完全的布局要素，其余的 用细实线毗连或画出个中央位置。85× 5
共××槽
8、当机件上局部布局的图形太小时，可以 采取局部放大年夜的比例画出。
Ⅰ
2:1
Ⅱ
•
人人讲安全，家家保平安。2021年7月 10日星 期六8 时47分2 6秒08:47:2610 July 2021
⑵ 移出断面的标注方式
A A－A
B B－B
A
B
标注内容与
剖视图一样
① 设置装备摆设在剖切符号延迟线上的不合毛病称的 移出断面，或 略 ② 可字 省设按母略置投。箭装影备关摆系设设在置其装他备位摆置设的的的对对称称的的移移出出断断面面，图可，省 ③ 设头置。装备摆设在剖切线的延迟线上的对称的移出断面，
☆ 应正视的问题：
① 两剖切面的交线一般应与机件的轴线重合。
A－A
A
A
A
A
② 应按“先剖切后扭转”的方式绘制剖视图。
A
A－A
A－A
A
A
毛病
正确
③ 位于剖切平面后且与 所表达的布局关系不 甚亲切的布局，或一 起扭转等闲引发曲解 的布局，一般仍按原 来的位置投射。

机械制图：三视图的第一角法和第三角法划分2009-05-10 1:29三视图的第一角法和第三角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。

亦称第一象限法。

，2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。

3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。

二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。

亦称第三象限法。

2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。

3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。

中华民国(CNS)相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。

主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。

对於正投影方法之使用，CNS规定第一角法或第三角法同等适用。

但在同一张图纸上不可混合使用，且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。

以作为读图之识别。

由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。

欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。

例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。

美国采用第三角投影制，故有「美式投影制」之称呼。

除美国(ANSI)外，尚盛行於美洲地区。

而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。

视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。

V
H
W
