碳化硅高温真空烧结炉结构组成

碳化硅反应真空烧结炉碳化硅反应真空烧结炉（以下简称烧结炉）是一种高温烧结设备，适用于制备高温结构陶瓷、热障涂层、超硬材料等高端材料。

它通过在真空或惰性气氛下对粉末材料进行高温加热，在烧结过程中使用碳化硅粉末作为辅料，进一步提高了烧结材料的硬度和密度，从而获得更高的材料性能。

烧结炉的基本结构由炉体、烧结腔、加热器、真空/惰性气氛系统、温度测量和控制系统组成。

其中，烧结腔是烧结过程的核心组成部分，通常采用单个或多个石墨腔体。

石墨材料的导热性好，适合高温烧结，同时耐磨、耐腐蚀、抗氧化能力强，所以是烧结腔的理想选择。

在烧结过程中，需要通过加热器对粉末材料进行高温处理。

常用的加热器有石墨电极、电阻丝、电加热炉等。

石墨电极是一种直接放置在材料上方的导电材料，适用于烧结粉末材料的中等尺寸。

电阻丝则是一条细电线，可精确加热烧结样品。

电加热炉则是一种包裹在烧结腔附近的加热系统，适用于大型或复杂结构材料的烧结。

真空/惰性气氛系统是烧结炉中的一个重要组成部分，用于控制烧结过程中的热化学反应。

在真空中进行烧结可以避免材料在高温下受氧化的影响，有利于提高烧结材料的质量和效率。

惰性气氛则是一种惰性气体环境，在其中进行烧结可以防止材料与热化学反应气氛中的气体发生反应。

温度测量和控制系统则是烧结炉的关键部分，用于确保烧结过程中的温度控制和稳定。

它通常包括温度传感器、温控仪和温度调节器。

温度传感器可以测量烧结腔内的温度，并将数据传输到温控仪上。

温控仪则可以根据接收到的温度数据控制加热器的输出功率，并调节加热器的温度，以保持烧结过程中所需要的恒定温度。

烧结炉的优势主要包括以下几点：（1）高温烧结：烧结炉能够提供高温、低压、惰性气体和真空环境，对高温材料的烧结提供了优越的条件。

（2）高质量烧结：通过使用碳化硅等辅料，可以进一步增加烧结过程中的温度、压强和热化学反应，从而提高烧结材料的质量。

（3）材料稳定性：烧结炉可以提供纯净、无氧的烧结环境，避免了材料受氧化等外部因素的影响，有利于提高材料的稳定性。

恒普真空烧结炉说明书ZRY65A 型多功能其空热烧结炉在其空状态高温加热。

即把工艺要求的温度。

上压头加压后向下移动，使工件在成形的模具内变形，即称为等温锻造。

此设备在真空状态下高温加，可制造复合材料。

还能在真空状态下具有高温烧结等多种功能的热处理设备。

ZRY65A型多功能真空热压烧结炉其加热体为石墨棒，共9根分三纽。

按“星形”接法结构相连。

每组分别接在三个水冷电极块上。

炉内保温结构为内套为石墨简，外套为不锈钢筒，保温材料为碳毡。

设备加热体特点:加热温度高，保温效果好，炉内温度均匀性好。

炉内工件加热到工艺要求所需温度后，启动压机实行热压。

本设备由炉体、炉门、加热休，上、下水冷压头，炉门移动车、真空系统、压机及电控等纽成。

具有结构紧凑、操作简便、维修方便等特点。

本设备采用立式结构，前开门，炉体固定在压机平台上，炉门固定在炉门移动车上，加热体固定在炉门上，设备侧面设有测温孔，可供光电高温计测温。

还附没观察窗，供观察炉内升温状况。

炉体、炉门、上下水冷压头均采用双层水套结构，内套为不锈钢，外套为碳钢。

炉门固定在车架上，经丝杠、电机传动来移动炉门。

车架均用钢板焊接而成。

真空系统由KT-400油扩散泵1台为主泵，2X-70型机械泵为粒轴泵。

即作为主泵的前级泵。

系统设有汕捕集器，(俗称冷阱）主阀、上下管道阀、电磁截止阀及真空管道等纽成。

压机的额定吨位为50吨。

它是山压机框架、油缸、液压系统等组成。

压机框架山底座、上横梁、支承管及拉紧丝杠等组成。

液压系统详见液压站使用说归书3. 6电源及电控:设备电控部分主要出电气控制柜及电源变压器组成。

电气控制柜上安装有真空讣电气操作面板及系统控制面板。

控制框内安装有可控d调功器、接触器、缤电器及按线排等。

碳化硅真空烧结炉原理●用途:中频碳化硅烧结炉是一种间歇式感应加热炉，主要用于硬质合金、粉沫冶金行业生产各种粒度的碳化硅粉、碳化硅密封陶瓷烧结、无压碳化硅烧结、碳化钛粉、碳化钒粉等金属粉末及复合金属粉末。

●特点:1.碳化硅烧结炉是生产碳化硅材料的关键设备，经该设备反应烧结的碳化硅产品，具有优良的工艺性能。

产品力度均匀，反应完全、化合含量高、质量好；配有脱蜡系统，强化脱蜡效果，炉内气氛更稳定；延长了碳毡及发热材料的使用寿命。

采用阻性或感应加热，石墨管发热体寿命长，加热效果好，维护方便。

2.单室，卧式结构，前开门或前后双开门，操作简单便捷。

设备布置紧凑合理，占地面积小。

3.炉体高温段冷却采用自然冷却，低温段冷却可通过充正压惰性气体，加快冷却速度。

有炉体防爆阀，安全可靠。

4.工作气氛：氢气、氮气、惰性气体，温度测量：远红外线光学测温。

●设备自动化程度高：1.2500℃高温炉体，可满足各种粒度的碳化硅粉、碳化硅密封陶瓷烧结、无压碳化硅烧结、碳化钛、碳化钒、等金属粉末及复合金属粉末。

2.采用数显化可编程智能控温系统，全自动高精度完成测温控温过程，系统可按给定升温曲线升温，并可贮存不同的工艺加热曲线。

3.采用纯水冷却系统；数字式流量监控系统，采用高性能中频接触器对炉体进行自动转换；全面的PLC水、电、气自动控制和保护系统。

4.该系统对碳化质量有明显改善，与传统碳化炉相比，具有反应完全、粒度均匀、化合含碳量高、游离含碳量低等，而且产量高、劳动条件好、使用寿命长。

1.2500℃超高温炉体，可满足各种粒度的碳化硅粉、碳化硅密封陶瓷烧结、无压碳化硅烧结、碳化钛、碳化钒、等金属粉末及复合金属粉末。

2.采用数显化可编程智能控温系统，全自动高精度完成测温控温过程，系统可按给定升温曲线升温，并可贮存二十条共400段不同的工艺加热曲线。

3.采用纯水冷却系统；数字式流量监控系统，采用高性能中频接触器对炉体进行自动转换；全面的PLC水、电、气自动控制和保护系统。

烧结炉：该设备为特制专用设备，由上海顺岚热能设备有限公司生产，这是一家具有几十年从事搪瓷生产设备、喷涂设备、干燥一烧结窑炉及工艺技术，产品开发的专业公司．具有深厚的技术力量和丰富的经验，开发的产品有节能、环保、适用性广泛的特点。

炉子的具体结构和性能介绍如下：1、该烧结炉需要烧结的内胆采用湿法涂釉，一涂一烧工艺，烧结温度为840～880℃，干燥温度100～150℃，烧结时间约8～10min。

烧结炉（含干燥炉）装机功率850KW（±5%）；炉窑机械、风机能耗25KW左右；烘干线备用加热器功率60KW；2、该炉炉体采用型钢结构。

主要隔热材料采用1050级硅酸铝纤维，高温区厚度≥340mm；中温区厚度≥200mm；低温区采用100K矿棉毡隔热。

并特别设计空气保温层和铝箔隔热反射层。

炉体外表安装0.75mm彩色波纹钢板，美观耐用。

3、装置8台内循环式不锈钢风幕机（一米外测量风幕机噪音≤85分贝），阻断热流外溢，均匀炉温。

4、采用刚玉莫来石管的美式加热器。

发热体为0Cr25Al5。

耐高温、绝缘性好、寿命长、维修成本低。

该加热器在炉内排布均匀，测温点多（设20个点），使炉内温度均匀，炉内主要处温差达±5℃。

5、产品加热区加热时间保证在8～10分钟。

使瓷釉充分熔平，提高质量。

炉窑升温时间在90分钟左右。

产品出炉采用吹风冷却，改善操作条件。

6、输送机采用封闭轨240-50kg悬挂链，轨道弯曲部位采用上海优质Mn钢并热处理的悬挂链，使用可靠、灵活、寿命长。

烧结和干燥使用一条输送线，线上自动加油，张紧装置采用重锤结构。

生产中产品不用中间人工摆渡，自动化程度高。

7、采用310S高温耐热钢做炉顶吊钩，下吊工件，运行可靠。

8、控制系统：①每一组加热器都能进行控温。

该炉加热器分7-8组。

为了保证温度均匀，本设计采用上下可以同时分别控温。

②测温点总共达20点，其中在热交换带设2个测温点，干燥热风设2个测温点，全面掌握炉内温度工况。

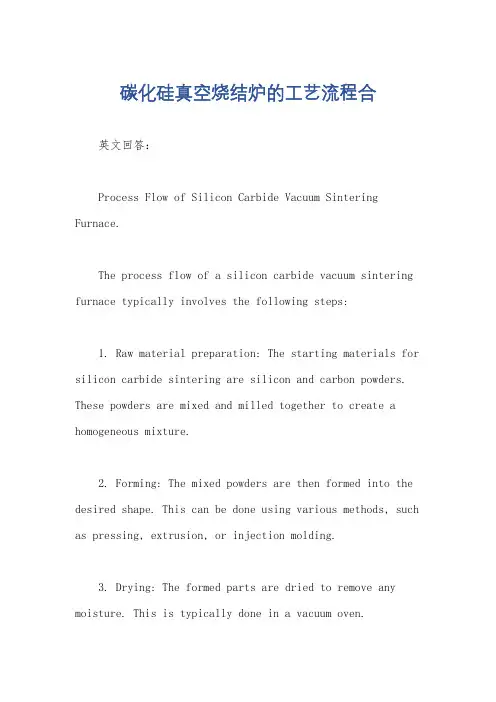

碳化硅真空烧结炉的工艺流程合英文回答：Process Flow of Silicon Carbide Vacuum Sintering Furnace.The process flow of a silicon carbide vacuum sintering furnace typically involves the following steps:1. Raw material preparation: The starting materials for silicon carbide sintering are silicon and carbon powders. These powders are mixed and milled together to create a homogeneous mixture.2. Forming: The mixed powders are then formed into the desired shape. This can be done using various methods, such as pressing, extrusion, or injection molding.3. Drying: The formed parts are dried to remove any moisture. This is typically done in a vacuum oven.4. Pre-sintering: The dried parts are pre-sintered at a temperature below the final sintering temperature. This step helps to strengthen the parts and reduce their porosity.5. Final sintering: The pre-sintered parts are then sintered at the final sintering temperature. This step takes place in a vacuum furnace. During sintering, the silicon and carbon atoms diffuse together to form silicon carbide.6. Cooling: After sintering, the parts are cooled slowly to room temperature. This helps to prevent cracking and distortion.中文回答：碳化硅真空烧结炉的工艺流程。

真空脱脂烧结一体炉结构简介一.炉体（1）炉体为卧式单室前后双开门结构，壳体为冷夹套（图4），外层为碳钢，内层为高温不锈钢，炉门，炉体法兰碳素结构钢Q235A。

二．保温层（1）炉膛由外至内分别由软碳毡，硬碳毡复合隔热屏组成。

（2）炉门两端均设置了内隔热门将炉胆两密封（图3），阻止了炉内热量流失同时也解决了，不锈钢无法在高温度高压力的情况下正常有效的使用。

三．真空系统（1）真空系统由一台2X-70的旋片式真空泵和一台ZJ300B罗茨真空泵组成真空机组（图7），配DDC-JQ80电磁真空带充气阀（防止设备突然停电，空气倒流使产品氧化设备损坏等一系列事故发生），GDQ-160气动高真空挡板阀和连接管道组成。

真空泵前安装过滤器，滤除抽气过程中的杂质，提高真空泵的使用寿命。

（2）采用电阻真空计对自控系统进行测量控制，具有真空机组互锁自动控制功能，确保各真空泵在要求的真空度条件下可靠安全启动。

四．脱脂系统（1）脱脂系统由炉内脱脂石墨密封箱，集脂罐，特制水冷捕集器，和水环式真空泵等部分组成（见图1,6,8,9,10,11），配置气动水冷球阀。

（2）采用脱脂石墨密封箱和捕集器脱脂，减少内炉壁，隔热屏及发热体的污染，提高脱脂效率以及产品质量。

（3）定向气流载气脱脂，可加大强化脱脂效果。

（4）脱脂系统的有关管路和捕集器等采用热水作介质加热，使管路和捕集器的温度高于脂类物质的熔化温度，以避免对管路的堵塞，同时可以清洗捕集系统上冷凝和捕集的脂。

五．充气系统（1）系统配置有两路流量计（图15）对充入炉内的Ar气流量进行大小调节。

（2）在脱脂阶段可根据产品脂含量的多少，适当充入微量Ar气，实现定向气流脱脂。

（3）在炉体上安装有电接点（图16）压力表显示炉内压力，配置超压安全阀，当过压时，可自动泄压，确保系统运行安全。

六．电气加热温度控制系统（1）三区控温（图17），采用三支W-Re热电偶对炉内纵向方向实行三点式测温。

（2）为提高系统的可靠性和具有优良的PID调节功能，采用日本岛电SHIMADEN品牌的可编程温控仪（图14），控制功能完善，控温精度高。

碳化硅烧结炉是一种高温炉体，专门用于生产碳化硅（SiC）材料的设备。

碳化硅是一种非常重要的工业陶瓷材料，具有优异的机械性能、耐磨性、耐高温性和化学稳定性，因此在多个领域有着广泛的应用。

下面将详细介绍碳化硅烧结炉的特点及其应用领域。

### 碳化硅烧结炉的特点1. **高温能力**：碳化硅烧结炉能够提供非常高的温度，通常可达2000°C以上，这对于碳化硅材料的烧结是必需的，因为碳化硅的烧结温度通常非常高。

2. **气氛控制**：这类炉子能够提供不同的气氛环境（如惰性气体、还原气氛或真空等），以满足不同碳化硅产品的烧结要求，保证产品质量。

3. **均匀加热**：碳化硅烧结炉设计有先进的加热和冷却系统，可以实现炉内温度的均匀分布，确保碳化硅材料的均匀烧结。

4. **自动化程度高**：现代碳化硅烧结炉配备了先进的控制系统，可以实现炉温的精确控制和过程的自动化管理，提高生产效率和产品一致性。

5. **能源效率**：高效的设计和隔热材料的使用使得碳化硅烧结炉在达到高温的同时，尽可能减少能源消耗。

### 应用领域碳化硅烧结炉生产的碳化硅材料，由于其独特的性质，被广泛应用于多个领域：1. **半导体工业**：作为半导体设备的基板材料，碳化硅用于高功率和高频率的电子器件。

2. **耐磨材料**：在机械领域，碳化硅被用于制造各种耐磨部件，如轴承、密封件和喷嘴等。

3. **耐高温材料**：碳化硅的高温稳定性使其成为炉窑用耐火材料的理想选择，特别是在需要长时间维持高温的环境中。

4. **汽车行业**：碳化硅材料用于制造刹车盘和离合器等汽车部件，提高了汽车的性能和安全性。

5. **核能领域**：碳化硅的辐射抗性和热稳定性使其在核反应堆的结构材料和核燃料颗粒方面有潜在的应用。

6. **新能源**：在太阳能光伏和风能转换系统中，碳化硅材料也展现出了良好的应用前景。

总之，碳化硅烧结炉是生产高性能碳化硅材料的关键设备，而这些材料在现代工业和科技发展中扮演着极其重要的角色。

真空热压烧结炉原理
真空热压烧结炉原理
真空热压烧结炉是一种高温、高压、无氧环境下进行材料加工的设备。

其主要原理是将粉末或颗粒材料在高温、高压、无氧环境下进行加工，使其颗粒间发生化学反应或物理变化，从而形成致密的块体材料。

真空热压烧结炉由四个主要组件组成：加热系统、真空系统、压力系
统和控制系统。

其中，加热系统是最重要的组件之一，它通过电阻加
热器或电感加热器将样品加速到所需温度。

真空系统用于排除气体和
水蒸气，以保证无氧环境。

压力系统用于施加恰当的压力，以确保样
品在高温下形成致密的块体材料。

控制系统用于监测和调节温度、真
空度和压力等参数。

在真空热压烧结过程中，首先将粉末或颗粒材料放置在模具中，并施
加恰当的预压力。

然后，在高温（通常为1000-2000℃）下施加高压（通常为50-200MPa）和真空条件下进行加工。

这种条件下，粉末或颗粒材料颗粒间发生化学反应或物理变化，从而形成致密的块体材料。

真空热压烧结炉的优点是可以制备高质量、高性能、致密的块体材料。

由于在无氧环境下进行加工，因此可以防止氧化和污染等问题。

此外，
该技术还可以制备出具有复杂形状和微观结构的材料。

总之，真空热压烧结技术是一种非常重要的材料加工技术，其原理简单但实用。

它已经被广泛应用于制备各种金属、陶瓷和复合材料，并在航空航天、能源、电子等领域得到了广泛应用。

重结晶碳化硅烧成中碳化硅的分解现象、热力学条件及对蒸发凝聚的影响孙洪鸣;赵亚滨;李娅洁;何新涛;王立华;郝岩【摘要】重结晶碳化硅陶瓷烧成试验采用国内碳化硅微粉,对其烧成后的现象与结果进行分析检测,在热力学分析和试验的基础上得出含有较多杂质的国内碳化硅微粉在重结晶烧成中有显著分解挥发,而且影响碳化硅的蒸发凝聚过程。
