单片机原理与接口技术实验实验报告

一、任务分析

1、正常情况下设置东西-南北交替放行的四种状态，先是南北交通灯由绿变黄、再由黄变红，东西交通灯由绿变黄再由黄变红，四种状态循环出现。三种灯亮的时间使用定时器定时。定时的时间，用倒计时方式在 2 个数码管上显示。

2、有救护车或警车到达时（使用单次脉冲进行模拟），申请外部中断，中断程序中设置南北东西两个方向交通信号灯全为红色，用延时子程序或定时器定时设定时间，定时的时间也在两个数码管上进行显示之后交通恢复正常。

二、设计思路

1、先进行初始化操作，设置外部中断1的入口地址等；

2、对寄存器TCON进行操作，设置外部中断1 的触发方式，开中断即把EX1、EA位置1；

3、编写中断函数，先清掉中断标志位，保护断点，编写终端服务函数，恢复现场，返回断点；

4、设置正常情况下的四种状态。先进行定时器T0的模式设置，再设置TH0和TH0的初值；取 T0 的定时为 25ms， TF0 溢出 40 次，即能完成定时一秒钟；

4、启动定时器0，通过将TR0置1来启动定时器；

5、TF0溢出40次则记时达到一秒，记时达到一秒后调用数码管显示函数显示记时的时间。

6、当没有警车或救护车（即没有外部脉冲时），将南北、东西交通灯设置成四种状态循环出现。

三、程序流程图开始有救护车或警车状态一：南北放行南北绿灯东西红灯是否开启外部中断状态二：南北转黄灯，东西红灯状态三：东西放行东西绿灯南北红灯状态四：东西转黄灯南北绿灯设置初始状态外部中断入口保护现场东西、南北都亮红灯延时相应的时间恢复现场中断返回

图一程序流程图

四、实验程序ORG 0000H

AJMP MAIN

ORG 0013H

AJMP INT1_Prm

ORG 0030H

MAIN:

MOV TCON,#00000100B;外部中断1触发方式

SETB EX1

SETB EA;开中断

;HERE:AJMP HERE;

INT1_Prm:;中断函数

CLR TR1 ;先清掉中断标志位

PUSH 90H

PUSH ACC

PUSH PSW

ACALL DISPLAY

SETB P1.7

SETB P1.5 ;有警车，南北都亮红灯

DELAY10S: ;误差 0us

MOV R7,#0BFH

DL1:

MOV R6,#0BDH

DL0:

MOV R5,#89H

DJNZ R5,$

DJNZ R6,DL0

DJNZ R7,DL1

NOP

RET

POP PSW

POP ACC

POP 90H

SETB TR1

RETI

;设置初始状态

LOOP:

;状态一

SETB P1.0 ; 南北绿灯

SETB P1.5 ; 东西红灯

MOV R0,#40

MOV R1,#4

MOV R2,#5

LOOP1:

MOV TMOD,#00000001B MOV TH0,#(40536/256)

MOV TL0,#(40536%256);定时25ms

SETB TR0

WAIT1:

ACALL DISPLAY

ACALL DISPLAY1

JNB TF0,WAIT1

DJNZ R0,LOOP1 ;自减40次，40*25ms=1秒

DEC R1 ;到了一秒，自减一

;ACALL DISPLAY

;ACALL DISPLAY1

DJNZ R2,LOOP1 ;南北交通灯由绿变黄相隔4秒

;状态二黄灯

CLR P1.0

SETB P1.2;南北黄灯

SETB P1.5 ;东西红灯

MOV R0,#40

MOV R2,#2

MOV R3,#2

LOOP2:

MOV TH0,#(40536/256)

MOV TL0,#(40536%256);定时25ms

WAIT2:

ACALL DISPLAY

ACALL DISPLAY1

JNB TF0,WAIT2

DJNZ R0,LOOP2 ;自减40次，40*25ms=1秒

DEC R3 ;到了一秒，自减一

DJNZ R2,LOOP2 ; 南北交通灯由黄变红相隔3秒

;状态三

SETB P1.4 ;东西绿灯

SETB P1.1;南北红灯

MOV R0,#40

MOV R2,#3

MOV R3,#4

LOOP3:

MOV TH0,#(40536/256)

MOV TL0,#(40536%256);定时25ms

WAIT3:

ACALL DISPLAY

ACALL DISPLAY1

JNB TF0,WAIT3 DJNZ R0,LOOP3 ;自减40次，40*25ms=1秒

DEC R3 ;到了一秒，自减一

DJNZ R2,LOOP3 ;东西交通灯由绿变黄相隔4秒

;状态四

SETB P1.6

SETB P1.7; 东西黄灯，南北红灯

MOV R0,#40

MOV R2,#3

MOV R3,#4

LOOP4:

MOV TH0,#(40536/256)

MOV TL0,#(40536%256) ;定时25ms

WAIT4:

ACALL DISPLAY

ACALL DISPLAY1

JNB TF0,WAIT4

DJNZ R3,LOOP4 ;自减40次，40*25ms=1秒

DEC R3 ;到了一秒，自减一

DJNZ R2,LOOP4 ;东西交通灯由黄变红相隔3秒

ACALL LOOP

DISPLAY:

MOV DPTR,#TAB

MOV 60H,R3

MOV A,60H;60H为显示数据存储单元，A的地址

MOVC A,@A+DPTR ;取值

MOV DPTR,#8004H ;74374(1)

MOVX @DPTR,A ;赋段选的值

MOV DPTR,#8002H ; 74374(2)

MOV A,#01H ;选中最后一个数码管

MOVX @DPTR,A ;显示十位的值

ACALL DELAY500MS

RET

DELAY500MS: ;误差 0us

MOV R7,#17H

DL5:

MOV R6,#98H

DL4:

MOV R5,#46H

DJNZ R5,$

DJNZ R6,DL4

DJNZ R7,DL5 RET

DISPLAY1:

MOV DPTR,#TAB

MOV 60H,R3

MOV A,60H;60H为显示数据存储单元，A的地址

MOVC A,@A+DPTR ;取值

MOV DPTR,#8004H ;74374(1)

MOVX @DPTR,A ;赋段选的值

MOV DPTR,#8002H ; 74374(2)

MOV A,#01H ;选中最后一个数码管

MOVX @DPTR,A ;显示位的值

ACALL DELAY500MS2

RET

DELAY500MS2: ;误差 0us

MOV R7,#17H

DL3:

MOV R6,#98H

DL2:

MOV R5,#46H

DJNZ R5,$

DJNZ R6,DL2

DJNZ R7,DL3

RET

TAB:

DB 3FH

DB 06H

DB 5BH

DB 4FH

DB 66H

DB 6DH

DB 7DH

DB 07H

DB 7FH

DB 6FH

END

五、程序分析 1、先进行程序的初始化操作，设置外部中断1的入口地址，即0013H等；

2、对寄存器TCON进行操作，设置外部中断1 的触发方式，开中断即把EX1、EA位置1；IP 是中断优先级寄存器，其中 PX0，PT0，PX1，PT1，PS 位分别对应 5 个中断的优先级设置，置“1”时设为高级中断，为“0”时是低级中断。

3、编写中断函数，先清掉中断标志位，保护断点，PUSH 90H；PUSH ACC；PUSH PSW。恢复现场，返回断点，POP PSW; POP ACC；POP 90H；

4、编写正常情况下的交通路灯南北-东西方向的四种状态；

5、在实验板上将 CS 端连接至系统地址 CS0，则确定段码锁存器地址为

8004H、位选码锁存器地址为8002H。点亮数码管时，先选择数码管的段选，使用查表法给数码管的段选进行赋值，再选择数码管的位选，若从左到右选中第一位数码管即赋值为00000100。

6、使用定时器定时，先要设置定时器的工作方式，即对TMOD寄存器进行操作，根据定时时间给TH0、TL0赋初值，开定时器，定时器定时时间到了以后需要清楚溢出标志位TF0。

六、问题分析

1、当有警车通过（即外部中断1有下降沿信号），程序进入外部中断，南北东西方向均为红灯，当警车通过后，程序应回到原来正常情况下的红绿灯时间，但程序并没有回到原来执行外部中断的执行的地方，后面发现是少了恢复现场，返回断点，POP PSW; POP ACC；POP 90H这部分的程序。

2、本应是在计数过程中两个数码管一直亮，但实际上是两个数码管轮流亮灭亮灭显示，经过检查，应该把display显示函数放在主函数中，使得数码管能一直显示相应的值。

3、当外部中断1有下降沿信号时，即进入外部中断程序，需要延时4秒，因此需要再写一个倒计时5秒的程序。

七、数据分析

1、使用12M晶振，执行一条指令所用的时间是1微秒，使用定时器的工作方式1，16位记时，最大记时时间是2^16=65536，因此要记时一秒钟，可以先通过计时25ms，定时器的溢出标志位溢出40次来达到记时一秒钟的目的。

2、分别设置南北-东西方向的倒计时相应的时间，并调用显示函数显示。

八、结论

1、使用定时器定时精确，但在溢出标志位溢出之后，需要清除中断标志位；

2、使用数码管显示数据时，需要先位选数码管，再给数码管赋段码值。

3、调用子函数用ACALL指令

4、在中断函数中，应先清掉中断标志位并保护断点，PUSH 90H；PUSH ACC；PUSH PSW。中断程序执行完后需要恢复现场，返回断点，POP PSW; POP ACC；POP 90H

杂交中断实验报告

一、实验目的

1. 掌握杂交中断实验的基本原理和方法。

2. 了解中断杂交技术在基因定位中的应用。

3. 通过实验，加深对基因连锁和交换规律的理解。

二、实验原理

1. 中断杂交实验是利用物理手段使Hfr（高频率重组）与F-（非重组）细胞杂交过程中，Hfr细胞染色体转移任意中断，从而得到不同基因组合的重组体。

2. 通过分析重组体中基因出现的先后顺序，可以推断出基因在染色体上的相对位置，进而进行基因定位。

三、实验材料与器具

1. 菌株：Hfr：thr-leu-azi-Ston-Slacgal-strs，F-：thr-leu-aziR-tonR-lacgal-strR

2. 培养基：含有链霉素的培养基

3. 实验器具：培养皿、食物搅拌器、移液器、显微镜等

四、实验步骤

1. 将Hfr和F-菌株分别培养至对数生长期。

2. 将两种菌株混合培养，每隔一定时间取样。

3. 将菌液放在食物搅拌器内搅拌，以中断接合。

4. 将中断接合的细菌接种到含有链霉素的培养基上。

5. 观察并记录形成重组体的种类及数量。

五、实验结果与分析

1. 重组体种类：thr-leu-aziR-tonR-lacgal-strs

2. 重组体数量：8个

3. 重组体出现时间：thr（8分钟）、leu（9分钟）、aziS（10分钟）、ton（12分钟）、lac（14分钟）、gal（16分钟）、str（18分钟）根据实验结果，可以推断出基因在染色体上的相对位置如下：

thr-leu-aziS-ton-lac-gal-str

六、实验讨论

1. 中断杂交实验中，Hfr细胞染色体转移的方向性及随机性是实验成功的关键。

2. 实验过程中，食物搅拌器的使用对于中断接合至关重要。

3. 通过观察不同重组体的出现时间，可以推断出基因在染色体上的相对位置。

七、结论

本次实验成功进行了杂交中断实验，并通过分析实验结果，确定了基因在染色体上的相对位置。实验结果符合基因连锁和交换规律，验证了中断杂交技术在基因定位中的应用。

嵌入式实验中断实验报告(3篇)

第1篇

一、实验目的

1. 理解中断的概念和作用。

2. 掌握中断系统的工作原理。

3. 学会编写中断服务程序。

4. 熟悉嵌入式系统中中断的使用方法。

二、实验环境

1. 嵌入式开发板：STM32F103系列

2. 开发环境：Keil uVision5

3. 编译器：ARM Keil MDK

4. 仿真器：ST-Link

三、实验内容

本次实验主要围绕中断系统展开，包括以下几个方面：

1. 中断源配置

2. 中断优先级设置

3. 中断服务程序编写

4. 中断实验验证

四、实验步骤

1. 中断源配置

首先，我们需要配置中断源，例如定时器中断、外部中断等。以定时器中断为例，我们需要在初始化代码中开启定时器，并设置定时器中断的使能。

```c

void TIM2_IRQHandler(void)

{ if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET)

{

TIM_ClearITPendingBit(TIM2, TIM_IT_Update);

// 处理定时器中断

}

void TIM2_Init(void)

{

TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;

RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

TIM_TimeBaseStructure.TIM_Period = 1000 - 1; // 定时器溢出时间

TIM_TimeBaseStructure.TIM_Prescaler = 72 - 1; // 定时器预分频

TIM_TimeBaseStructure.TIM_ClockDivision = 0;

中断应用实验报告

引言：

中断是计算机系统中一种重要的机制，用于处理硬件事件和异常情况。通过中断，计算机可以及时响应外部设备的请求，并进行相应的处理。在本次实验中，我们将探索中断应用的原理和实践，以增进对计算机系统的理解和掌握。

一、实验目的

本次实验的目的是通过编写中断应用程序，了解中断的工作原理以及如何在程序中使用中断。通过实践，我们将深入理解中断的概念和作用，并能够灵活运用中断来处理各种硬件事件和异常情况。

二、实验环境

本次实验使用的是一台基于x86架构的计算机。我们将使用汇编语言编写中断应用程序，并在实验环境中进行调试和运行。

三、实验步骤

1. 确定中断向量

中断向量是中断服务例程的入口地址。在实验中，我们需要先确定所需处理的中断类型，并为其分配一个合适的中断向量。这样，当中断事件发生时，计算机可以通过中断向量找到相应的中断服务例程。

2. 编写中断服务例程

中断服务例程是中断处理的核心代码。在实验中，我们需要编写中断服务例程来处理特定的中断事件。例如，我们可以编写一个中断服务例程来处理键盘输入中断，以实现对键盘事件的响应和处理。 3. 注册中断服务例程

在实验中，我们需要将编写好的中断服务例程注册到系统中，以便在中断事件发生时能够正确地调用。通过注册，我们可以将中断服务例程与相应的中断向量关联起来，使其能够被系统正确地调用和执行。

4. 测试中断应用程序

在完成以上步骤后，我们可以开始测试中断应用程序的功能和效果。通过模拟中断事件，我们可以验证中断服务例程的正确性和稳定性。同时，我们还可以观察中断应用程序对系统性能的影响，并进行相应的优化和改进。

四、实验结果与分析

通过本次实验，我们成功编写了中断应用程序，并在实验环境中进行了测试和调试。实验结果表明，中断应用程序能够及时响应外部设备的请求，并进行相应的处理。通过中断，我们可以实现对键盘、鼠标等外部设备的控制和交互，提高了计算机系统的可用性和灵活性。

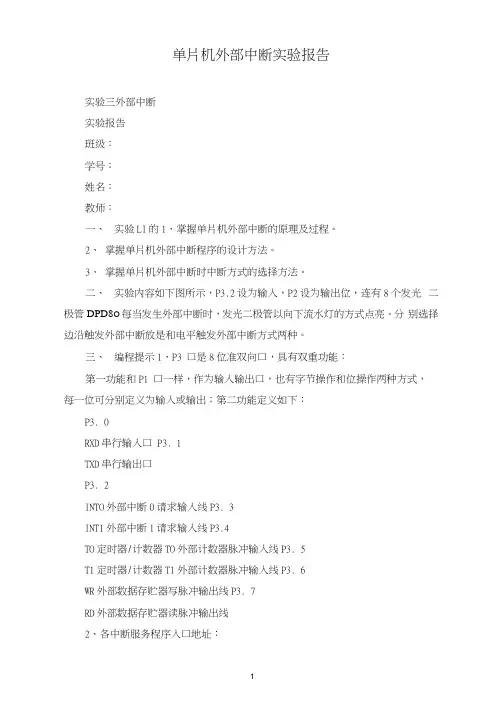

单片机外部中断实验报告

实验三外部中断

实验报告

班级：

学号：

姓名：

教师：

一、实验LI的1、掌握单片机外部中断的原理及过程。

2、掌握单片机外部中断程序的设计方法。

3、掌握单片机外部中断时中断方式的选择方法。

二、实验内容如下图所示，P3.2设为输入，P2设为输出位，连有8个发光二极管DPD8O每当发生外部中断时，发光二极管以向下流水灯的方式点亮。分别选择边沿触发外部中断放是和电平触发外部中断方式两种。

三、编程提示1、P3 口是8位准双向口，具有双重功能：

第一功能和P1 口一样，作为输入输出口，也有字节操作和位操作两种方式，

每一位可分别定义为输入或输出；第二功能定义如下：

P3. 0

RXD串行输入口 P3. 1

TXD串行输出口

P3. 2

INTO外部中断0请求输入线P3. 3

INT1外部中断1请求输入线P3.4

TO定时器/计数器TO外部计数器脉冲输入线P3. 5

T1定时器/计数器T1外部计数器脉冲输入线P3. 6

WR外部数据存贮器写脉冲输出线P3. 7

RD外部数据存贮器读脉冲输出线

2、各中断服务程序入口地址： 2

外部中断0

03H定时器/计数器T1溢出中断

OBH外部中断1

13H

定时器/计数器

1BH串行口中断

23H3、外部中断的产生条件中断允许寄存器IE：

ESET1EX1ET0EX0

(1) 外部中断源允许中断(中断0： EX0=l；中断1： EXl=l)o

(2) CPU 开中断(EA二 1)。

(3) 外部中断方式CPU发出中断申请。

4、外部中断方式的选择控制TCOX：

TF1TR1TF0TR0IE1IT1IE0IT0IT0是选择文字则外部中断0请求(INTO)边沿触发方式或电平触发方式的控制位。前一方式IT0二1,后一方式IT0二0。

IT1是选择外部中断1请求(INT1)为边沿触发方式或电平触发方式的控制位。前一方式IT1=1,后一方式ITl=0o
