第1页 共4页 课标引领 电功率和安全用电
1．电路中电流过大的原因。
2．保险装置的特点及作用
1．保险丝是由 的铅锑合金制成的．家庭电路用的保险丝应 联在电路中．当电流超过额定电流达到熔断电流时，它会自动 ．选用保险丝时，应使它的额定电流等于或略大于电路中的 ．
2．炎热的夏天，人们同时使用多台空调时，常常会因电流过大，致使干路上的________熔断，产生这种故障的原因是用电器的________过大．
3．只标有“220V 3A”字样的电能表，可以用在最大功率是 W的家庭电路上，如果这个电路中已装有“220V 40W”的电灯5盏，最多还可安装“220V 60W”的电灯
盏．若上述所有灯泡每天均正常发光2h，30天用电 KW·h．
4．当电路被保险装置切断时，不要急于更换________或使________复位，要先找到发生________的原因，排除之后再恢复供电．
5．新建楼房的供电线路已经不再使用保险丝，而用带有保险装置的________代替．当电流过大时，开关中的________起作用，使开关断开，切断电路
6．某家用电能表上标有“220V 5A．3000R / kwh”的字样，当家中用电器全部工作时，电能表1min转了45转，由此可估算出该家所用电器的总功率为 W．
7．在日常生活中，符合安全用电常识的做法是 （ ）
A．用湿抹布擦电灯泡 B．有金属外壳的家用电器，金属外壳不接地
C．发生火灾时，首先切断电源 D．保险丝烧断后，可用铜丝代替保险丝接上
8．夜间，小强同学家中的4盏灯突然全部熄灭了，小强检查时，发现邻居家灯仍亮着，自己家中的保险丝也未烧断，他就用测电笔测家中各处电路，测电笔氖管都发光，小强同学迅速作出判断，他的正确判断是（ ）

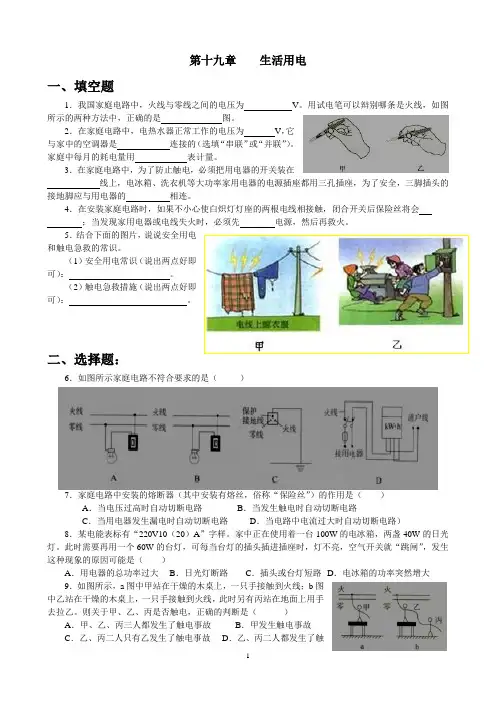

1 第十九章 生活用电
一、填空题
1．我国家庭电路中，火线与零线之间的电压为 V。用试电笔可以辩别哪条是火线，如图所示的两种方法中，正确的是 图。
2．在家庭电路中，电热水器正常工作的电压为 V，它与家中的空调器是 连接的（选填“串联”或“并联”）。家庭中每月的耗电量用 表计量。
3．在家庭电路中，为了防止触电，必须把用电器的开关装在 线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的 相连。
4．在安装家庭电路时，如果不小心使白炽灯灯座的两根电线相接触，闭合开关后保险丝将会
；当发现家用电器或电线失火时，必须先 电源，然后再救火。
5．结合下面的图片，说说安全用电和触电急救的常识。
（1）安全用电常识（说出两点好即可）： 。
（2）触电急救措施（说出两点好即可）： 。
二、选择题：
6．如图所示家庭电路不符合要求的是（ ）
7．家庭电路中安装的熔断器（其中安装有熔丝，俗称“保险丝”）的作用是（ ）
A．当电压过高时自动切断电路 B．当发生触电时自动切断电路
C．当用电器发生漏电时自动切断电路 D．当电路中电流过大时自动切断电路）
8．某电能表标有“220V10（20）A”字样。家中正在使用着一台100W 的电冰箱，两盏40W的日光灯。此时需要再用一个60W的台灯，可每当台灯的插头插进插座时，灯不亮，空气开关就“跳闸”，发生这种现象的原因可能是（ ）
A．用电器的总功率过大 B．日光灯断路 C．插头或台灯短路 D．电冰箱的功率突然增大
9．如图所示，a图中甲站在干燥的木桌上，一只手接触到火线；b图中乙站在干燥的木桌上，一只手接触到火线，此时另有丙站在地面上用手去拉乙。则关于甲、乙、丙是否触电，正确的判断是（ ） 2 A．甲、乙、丙三人都发生了触电事故 B．甲发生触电事故

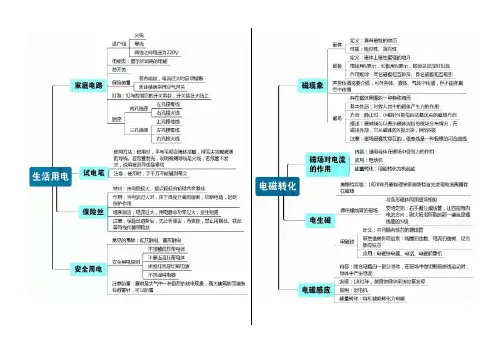

【第十九章 生活用电】
一、家庭电路
1、组成：家庭电路由 、 、 、 、插座、用电器、导线等组成。
2、电能表用来显示用户的所有用电器所消耗的 ；总开关用来控制室内全部电路的 ；保险装置通常有 和 两种。当电流过大时，它们会自动 电路，对电路起到保护作用。
3、家庭电路所有用电器（包括插座）都是 联在电路中的，控制每盏灯的开关和灯是 联的。
4、进户的两条输电线中，一条叫做 线，俗称 线，另一条在入户之前就已经和大地相连，叫做 ，它们之间有 V的电压。
5、试电笔的正确使用方法是：手指按住 ，用笔尖接触被测的导线，如氖管发光，表示笔尖接触的是 线；不发光，表示笔尖接触的是 线。
6、控制用电器的开关要连接在 和用电器之间。
7、三线插头上标有“L”字样的一条线接 线，标有“N”字样的一条线接 线，第三条标有“E”字样的导线和用电器的 相连。因为三孔插座上相应的插孔已和室外的 相连，将三线插头插入三孔插座后，用电器的金属外壳就与 连通了。万一用电器的金属外壳带电，电流就会流入 不会对人造成伤害。
8、漏电保护器的作用是在电路一旦发生漏电时，能自动 电流，保证人身安全。
二、家庭电路中电流过大的原因
1、引起家庭电路中电流过大的原因：一是 ；二是 。
2、保险丝
（1）作用：当 时，保险丝产生较多的热量，使温度升高而熔断，自动切断电路，起到 作用。
金世教育 八年级物理
教育传承家族辉煌
绵阳百盛13楼 0816----2224936
一、填空题
1．室内照明电路的组成包括 ．
2．照明电路中的电能表的作用是 ，闸刀开关的作用是 控制总电源的通断，安装时进户线应先接到 上．
3．保险丝是串联在电路中的，它的作用是 ．
4、选用保险丝时，应该使它的额定电流 或 电路中最大的正常工作电流．
5、安全用电的原则是 ．
6、我国照明电路的电压是 ， 的电压是安全电压．
7．照明电路的两根导线中，有一根连着地，叫 线，另一根叫 线，两根导线之间的电压等于 V．
8. 在家庭电路中，开关和电灯是_____联的，
二、选择题
1. 关于家庭电路中电器安装的说法错误的是（ ）
A．开关应接在火线上 B．螺丝口灯泡的螺旋套一定要接在零线上
C．开关应和灯泡并联 D．三孔插座应有接地线
2. 发现有人触电后，应采取的正确措施是（ ）
A．赶快把触电人拉离电源 B．赶快去喊电工来处理
C．赶快用剪刀剪断电源线 D．赶快用绝缘物体使人脱离电线
3. 下列说法正确的是（ ）
A．对人体的安全电压是36伏 B．家庭电路中的插座应与灯座串联起来
C．在家庭电路中可以用铜丝代替保险丝 D．电能表是用来测量用户消耗电能的仪表
4. 电工站在干燥的木凳上检修照明电路，下列情况中安全的是（ ）
