1． 常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有:达西（DARCY ）公式：gd v l h f 22**=λ（1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN-WILIAMS ）公式：87.4852.1852.167.10dC lQ h h f ***= （3） 式中h f ------------沿程损失，mλ―――沿程阻力系数 l ――管段长度，md-----管道计算内径，mg----重力加速度，m/s 2C----谢才系数 i----水力坡降； R ―――水力半径，mQ ―――管道流量m/s 2v----流速 m/sC n ----海澄――威廉系数其中大西公式，谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。
三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2． 规范中水力计算公式的规定3． 查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1：表1 各规范推荐采用的水力计算公式4． 公式的适用范围： 3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采用经验公式计算得出。
舍维列夫公式，布拉修斯公式及柯列勃洛克（）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度*10-6 m 2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用教广. 柯列勃洛可公式)Re 51.27.3lg(21λλ+∆*-=d (Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式,该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合,适用范围为4000<Re<108.大量的试验结果表明柯列勃洛克公式与实际商用圆管的阻力试验结果吻合良好,不仅包含了光滑管区和完全粗糙管区,而且覆盖了整个过渡粗糙区,该公式在国外得到及为广泛的应用.布拉修斯公式25.0Re 316.0=λ是1912年布拉修斯总结光滑管的试验资料提出的,适用条件为4000<Re<105,一般用于紊流光滑管区的计算. 谢才公式该式于1775年由CHEZY 提出,实际是达西公式的一个变形,式中谢才系数C 一般由经验公式y e R n C *=1计算得出,其中61=y 时称为曼宁公式,y 值采用)1.0(75.013.05.2---=n R n y (n 为粗糙系数)公式计算时称为巴浦洛夫斯基,这两个公式应用范围均较广.就谢才公式本身而言,它适用于有压或无压均匀流动的各阻力区,但由于计算谢才系数C 的经验公式只包括反映管壁粗糙状况的粗糙系数n 和水力半径R,而没有包括流速及运动年度,也就是与雷诺数Re 无关,因此该式一般仅适用于粗糙区.曼宁公式的适用条件为n<,R<;巴浦洛夫斯基公式的适用条件为≤R ≤3m;≤n ≤.海澄-威廉公式是在直径≤工业管道的大量测试数据基础上建立的著名经验公式,适用于常温的清水输送管道,式中海澄-威廉系数Ch 与不同管材的管壁表面粗糙程度有关.因为该式参数取值简单,易用,也是得到广泛应用的公式之一.此公式适用范围为光滑区至部分粗糙度区,对应雷诺数Re 范围介于104-2*106. 通过对各相关规范所推荐计算公式的比较,除混凝土管仍然推荐采用谢才公式外,其它管材大多推荐采用达西公式.在新版《室外给水设计规范》中取消舍维列夫公式的相关条文,笼统采用达西公式,但未明确要求计算λ值采用的经验公式.由于舍维列夫公式是建立在对旧钢管及旧铸铁管研究的基础上,然而现在一般采用的钢或铸铁材质管道,内壁通常需进行防腐内衬,经过涂装的管道内壁表面均比旧钢管,旧铸铁管内壁光滑得多,也就是Δ值小得多,采用舍维列夫公式显然也就会产生较大得计算误差,该公式得适用范围相应较窄.经过内衬得金属管道采用柯列勃洛克公式或谢才公式计算更为合理.PVC-U,PE 等塑料管道,或者内衬塑料得金属管道,因为其内壁Δ值很低,一般处于管道流态大多位于紊流光滑区,采用适用光滑区得布拉修斯公式以及柯列勃洛克公式一般均能够得到与实际接近得计算结果.因此, 《埋地硬聚氯乙稀给水管道工程技术规程》及《埋地聚乙稀给水管道工程技术规程》中对塑料管道水力计算公式均是合理得且与《室外给水设计规范》并不矛盾.海澄-威廉公式可以适用于各种不同材质管道得水力计算,其中海澄-威廉系数Ch 得取值应根据管材确定.对于内衬水泥砂浆或者涂装有比较光滑得内防腐涂层得管道,其海澄-威廉系数应该参考类似工程经验参数或者实测数据,合理取用.因此,无论采用达西公式,谢才公式或者海澄-威廉公式计算,不同管材得差异均表现在 管内壁表面当量粗糙程度得不同上,各公式中与粗糙度相关系数得取值是影响计算结果得重要因素.值得一提得是,同种材质管道由于采用不同得加工工艺,其内表面得粗糙度也可能有所差异,这一因素在设计过程种也应重视(常用管材得粗糙度系数参考值见表2) 表2 常见管材粗糙度相关系数参考值管径对选择计算公式得影响 根据雷诺数计算公式vVdRe ,雷诺数与流速v,管径d 成正比,与运动粘度成反比,因此对应管道得不同设计条件应对所使用计算公式得适用范围进行复核.保证计算得准确性.大多说供水工程得设计按照水温10℃,运动粘度*10-5 m 2/s 得条件考虑,因此雷诺数实际受流速及管道口径得影响.以塑料管道为例,在正常设计流速范围条件下,管道内径大于100mm 时,虽然管道仍然处于紊流光滑区,但其雷诺数Re>105,也就是说已经超出了布拉修斯公式得适用范围,而且误差大小与雷诺数成正比.对PVC-U 管,采用布拉修斯公式与柯列勃洛克公式对比计算,当管内径为500mm ,流速 m/s 时,采用布拉修斯公式得出得水力坡降比柯列波列克得结果低11%以上.采用《埋地硬聚氯乙稀给水管道工程技术规程》推荐得修正公式与柯式对比计算,修正公式计算结果,小口径管偏安全,中等口径与柯式符合较好,大口径管得负误差达5%以上.因此笔者认为,大口径塑料管或采用塑料内衬管不宜采用布拉修斯公式计算,而更宜于采用如柯列波洛克公式等适用条件更宽得其它经验公式,或应通过试验等对其进行修正.与上述情况类似,采用谢才公式计算时,如果管道内径大于2m 时则不采用曼宁公式计算谢才系数.如果采用巴甫洛夫斯基公式,其适用管径可以达到12m,对一般输水工程管道已完全足够了.海澄-威廉公式的数据基础是WILLIAMS 和HAZEN 在大量工业管道现场或试验测量或得的.该公式因为简单易用,被广泛运用在管网水力计算中,国内外不少管道水力计算软件均采用该公式编制.由此可见,对于口径大于2m 得管道应尽量避免采用海澄-威廉公式计算以策安全.6.值得提出得是,上述所有水力计算公式中采用得管径均为计算内径,各种管道均应采用管道净内空直径计算,对于采用水泥砂浆内衬得金属管道应考虑内衬层厚度得影响.大口径管道计算应尽量避免采用海澄-威廉公式,建议采用柯列勃洛克公式计算,大量试验结果证明该公式计算结果与实际工业管道符合性好,水力条件适用范围广,虽然运用该式需要进行多次迭代计算才能得到λ值,较为麻烦,不过运用计算机简单编程既能方便地得到较为准确地结果,手工计算时也可以通过查表或者查询蓦迪图辅助计算.。

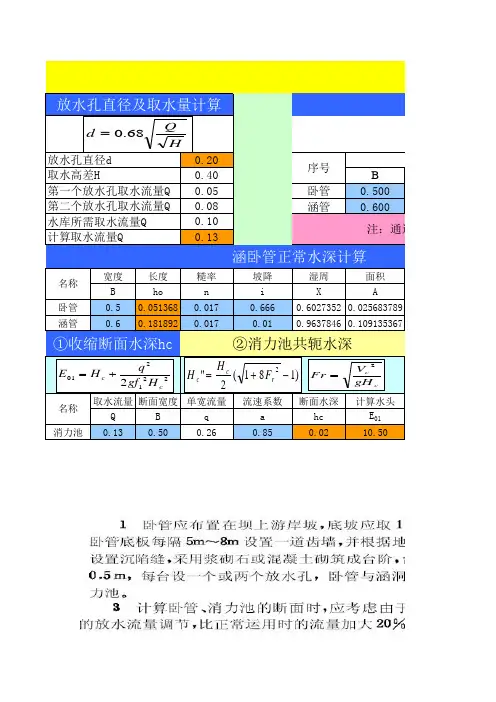

0.200.40B 0.05卧管0.5000.08涵管0.6000.100.13宽度长度糙率坡降湿周面积Bho n i X A 卧管0.50.0513680.0170.6660.60273520.025683789涵管0.60.1818920.0170.010.96378460.109135367取水流量断面宽度单宽流量流速系数断面水深计算水头Q B q a hc E 01消力池0.130.500.260.850.0210.50序号第二个放水孔取水流量Q过放水孔直径d取水高差H第一个放水孔取水流量Q放名称水库所需取水流量Q计算取水流量Q放水孔直径及取水量计算①收缩断面水深hc②消力池共轭水深名称注：通过对涵卧管正常水深计算2212012c c H gf q H E +=)181(2"2-+=r c c F H H HQd 68.0=c c gH V Fr 2=粗率坡降湿周水力半径谢才系数H 计算H 值A （m2）n i x （m ）R （m ）C 0.5000.380.1880.0170.666 1.2500.15042.8780.6000.450.2700.0170.010 1.5000.18044.201水力半径谢才系数计算流量流速系数取水流量宽度R C Qa Q B 0.04261234.76480840.15取水卧管 1.050.130.500.11323640.9149480.15取水涵管 1.050.130.60断面流速弗劳德数跃后水深消力池长度正常水深最小深度卧管宽度消力池宽度V CFr Hc"L k ho do b bo 12.1826.420.805258338～3.998020.180.700.50.90涵卧管最大输水能力计算过水断面面积放水设施计算⑤消力池宽度③消力池长度④最小深度通过对放水孔取水流量和涵卧管的输水能力进行比较，来判断各设计尺寸是否符合要名称涵卧管临界水深计算RiAC Q =")5~3(ck h L =0201.1h h d -⨯=4.00+=b b。

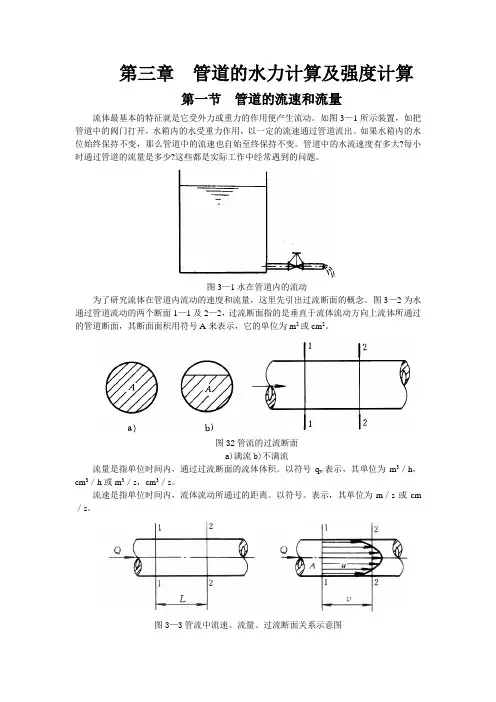

第三章管道的水力计算及强度计算第一节管道的流速和流量流体最基本的特征就是它受外力或重力的作用便产生流动。
如图3—1所示装置，如把管道中的阀门打开，水箱内的水受重力作用，以一定的流速通过管道流出。
如果水箱内的水位始终保持不变，那么管道中的流速也自始至终保持不变。
管道中的水流速度有多大?每小时通过管道的流量是多少?这些都是实际工作中经常遇到的问题。
图3—1水在管道内的流动为了研究流体在管道内流动的速度和流量，这里先引出过流断面的概念。
图3—2为水通过管道流动的两个断面1—1及2—2，过流断面指的是垂直于流体流动方向上流体所通过的管道断面，其断面面积用符号A来表示，它的单位为m2或cm2。
图32管流的过流断面a)满流b)不满流流量是指单位时间内，通过过流断面的流体体积。
以符号q v表示，其单位为m3／h，cm3／h或m3／s，cm3／s。
流速是指单位时间内，流体流动所通过的距离。
以符号。
表示，其单位为m／s或cm ／s。
图3—3管流中流速、流量、过流断面关系示意图流量、流速与过流断面之间的关系如下：以水在管道中流动为例，如图3—3所示，在管段上取过流断面1—1，如果在单位时间内水从断面1—1流到断面2—2，那么断面1—1和断面2—2所包围的管段的体积即为单位时间内通过过流断面1—1时水的流量q v，而断面1—1和断面2—2之间的距离就是单位时间内水流所通过的路程，即流速。
由上可知，流量、流速和过流断面之间的关系式为q v=vA (3—1)式(3—1)叫做流量公式，它说明流体在管道中流动时，流速、流量和过流断面三者之间的相互关系，即流量等于流速与过流断面面积的乘积。
如果在一段输水管道中，各过流断面的面积及所输送的水量一定，即在管道中途没有支管与其连接，既没有水流出，也没有水流入，那么管道内各过流断面的水流速度也不会变化；若管段的管径是变化的(即过流断面的面积A是变化的)，那么管段中各过流断面处的流速也随着管径的变化而变化。
