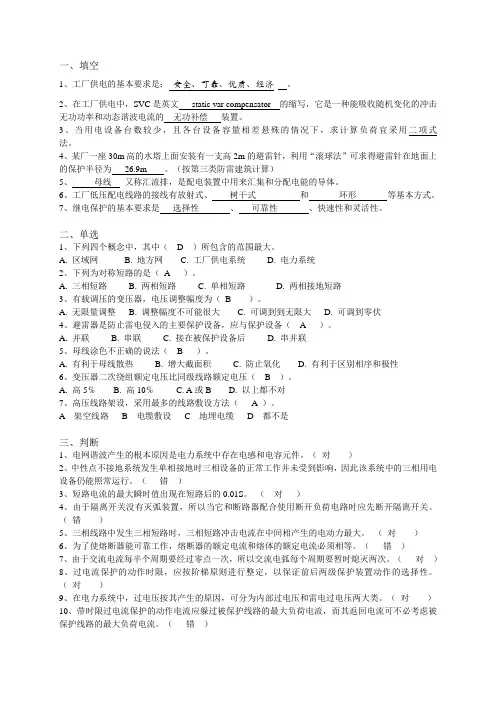

一、填空
1、工厂供电的基本要求是： 安全、可靠、优质、经济 。
2、在工厂供电中，SVC是英文 static var compensator 的缩写，它是一种能吸收随机变化的冲击无功功率和动态谐波电流的 无功补偿 装置。
3、当用电设备台数较少，且各台设备容量相差悬殊的情况下，求计算负荷宜采用二项式
法。
4、某厂一座30m高的水塔上面安装有一支高2m的避雷针，利用“滚球法”可求得避雷针在地面上的保护半径为 26.9m 。（按第三类防雷建筑计算）
5、 母线 又称汇流排，是配电装置中用来汇集和分配电能的导体。
6、工厂低压配电线路的接线有放射式、 树干式 和 环形 等基本方式。
7、继电保护的基本要求是 选择性 、 可靠性 、快速性和灵活性。
二、单选
1、下列四个概念中，其中（ D ）所包含的范围最大。
A. 区域网 B. 地方网 C. 工厂供电系统 D. 电力系统
2、下列为对称短路的是（ A ）。
A. 三相短路 B. 两相短路 C. 单相短路 D. 两相接地短路
3、有载调压的变压器，电压调整幅度为（ B ）。
A. 无限量调整 B. 调整幅度不可能很大 C. 可调到到无限大 D. 可调到零伏
4、避雷器是防止雷电侵入的主要保护设备，应与保护设备（ A ）。
A. 并联 B. 串联 C. 接在被保护设备后 D. 串并联
5、母线涂色不正确的说法（ B ）。
A. 有利于母线散热 B. 增大截面积 C. 防止氧化 D. 有利于区别相序和极性
6、变压器二次绕组额定电压比同级线路额定电压（ B ）。
A. 高5℅ B. 高10℅ C. A或B D. 以上都不对
10-6车间动力电气平面布置图上需对哪些装置进行编号？怎样编号？
答：车间动力电气平面布置图是表示供配系统对车间动力设备配电的电气布置图。绘制电气平面布置图应注意以下几点：
（1）须表示出所有用电设备的位置，依次进行编号，并注明设备的容量。按GB4728.11—85《电气图用图形符号.电力，照明和电信布置》规定，用点设备标注的格式为：
或
a为设备的编号；b为设备容量（KW）；c为线路首端熔体或低压短路器脱扣器的电流（A）；d为标高。
（2）须表示出所有配电设备的位置，依次编号，并标注其型号规格，按GB4728.11—85规定，配电设备标注的格式一般为：
或
当需要标注引入线的规格时，配电设备的标注的格式为
式中，a为设备的编号；b为设备型号；c为设备的额定容量（KW）；d为导线型号；e为导线根数；f为导线截面；g为导线敷设方式。
（3）对配电干线和支线上的开关和熔断器也要分别进行标注。
按GB4728.11—85规定，起标注格式为
或
当要标注引线时，开关和熔断器的标注格式为
式中，a为设备编号；b为设备型号；c为额定电流；i为整定电流或熔体电流；d为导线型号；e为导线根数；f为导线截面；g为导线敷设方式。
（4）对配电支线，标注的格式为
或
G为穿线管代号及管径。
10-7什么是灯具的的距离比高？距高比与布置方案有什么关系？
答：灯具的距离比高为hRc/h(hRc为房间的高度h为灯具的高度)
为使工作面上获得较均匀的照度，较合理的的距高比一般为1.4－1.8.这样可以使整个房间获得较为均匀的照明。
10-8灯具悬挂高度有什么要求为什么？
答：室内灯具不宜悬挂过高或过低。过高会降低工作面上的照度且维修不方便，过低则容易碰撞且不安全，另外还会产生眩光，降低人眼的视力。
10-9什么叫照明光源的利用系数？与哪些因素有关？什么叫减光系数？又与哪些因素有关？
序号设备名称规格型号数量单位单价合价(元)1高压开关柜KYN-28-1215个12000018000002干式变压器SCB10-1600/104台50000020000003低压开关柜MNS34个6000020400004电容（调谐）补偿柜MNS-改10个400004000005水泵控制柜GCK4个300001200006电动机软启动柜GCK改-45KW2个30000600007双电源互投箱详配电系统图50个35001750008电力配电箱详配电系统图80个30002400009照明配电箱详配电系统图12个25003000010应急照明箱详配电系统图427个2500106750011空调风机控制箱详配电系统图70个8005600012医用隔离电源箱Blokset12个50006000013合计(元)8048500供配电设备表
1、平行的生产流水线或互为备用的爿：产机组，根据生产要求，宜由不同回路配电；( )，宜由同一回路配电。
A、垂直的生产流水线各用电设备
B、同类电气设备
C、同一生产流水线的各用电设备
D、同一生产流水线的同类电气设备
2、供配电系统中Id(2)为( ) Id(3)。
A、A
B、B
C、C
D、D
3、在供配电系统中安全距离分为( )安全距离、变配电设备安全距离和检修安全距离。
A、设备
B、电气
C、线路
D、测量
4、某工厂一房间为8×8m2，装有4个150W GC3广照型工厂照明器，每只光通量为1845lm，利用系数KL＝0．6，照明维护系数Kj＝0．75，照明器装于5×5m2的正方形顶角处，悬挂高度为H＝3．5m。试计算水平工作面上的平均照度。
5、同时供电的两回路及以上的供配电线路中，当一回路中断供电时，其余线路( )能满足全部一级负荷及二级负荷。
A、必须
B、应
C、宜
D、不应
6、镉镍电池直流系统控制母线调压装置应既保证( )又不使控制母线电压过高。
A、断路器所需的合闸电流
B、断路器所需的合闸电压
C、断路器所需的分闸电流
D、断路器所需的分闸电压
7、在低压供电系统中直接敷设在上壤中的电缆，采用敷设处( )为导线敷设处的环境温度。
A、最高温度
B、历年最热月的平均温度
C、年平均温度
D、历年最热月的最高温度
8、建筑高度不超过24m，每层面积在2000～3000m2之间的商业、财政、电信、展览、宾馆、办公、车站等民用建筑应为火灾自动报警分级中的( )。
A、特级
B、一级
C、二级
D、三级
9、低压断路器瞬动电流必须( )系统尖峰电流
A、小于
B、大于
C、等于
D、小于或等于
10、长度大于( )的配电室应设两个出口。
A、5m B、8m
C、7m
D、8m
11、在供配电系统中，短路电流的计算方法有( )。
