供配电系统培训教材
一、 运行管理制度
（一） 设备机房管理制度
1、 配电房管理制度
（1） 配电房内机电设备由配电工程人员工执行管控，监视电气设备的运行情况，严禁不合理的超负荷运行。
（2） 非工作人员进人配电房，须经工程部主任批准后，由配电值班班员陪同下方可人内，并在《外来人员进出高压配电房登记表》中做好相关记录。
（3） 室内保持良好通风及照明，墙上应配挂温度计，室内温度保持在40°C以下，门窗开启灵活。
（4）配电房内禁止吸烟，消防设施要完备，保证应急灯在停电状态下能正常使用。
（5） 保持配电房清洁卫生，地面、墙壁、门窗、设备无积尘、无水渍、油渍。
（6）检查并做好配电房的防水、防潮工作，堵塞漏洞，防止蛇、鼠等小动物进入配电房。
2、发电机房管理制度
（1）发电机房门平时应上锁，钥匙由配电房值班员管理，未经部门领导批准，非工作人员严禁入内。
（2）配电房值班员必须熟悉发电机的基本性能和操作方法，发电机运行时，应作经常性的巡视检查。
（3）平时应经常检查发电机的机油油位、冷却水水位是否合乎要求，柴油箱中的储备油量应保持能满足发电机带负荷运行8小时用油量，蓄电池电压是否正常。
（4）发电机半月空载运行一次，平时应将发电机置于自动起动状态。 （5）发电机一旦起动运行，值班员应立即前往机房观查，启动送风机，检查发电机各仪表指示是否正常。
（6）严格执行发电机定期保养制度，做好发电机运行记录和保养记录。
（7）定期清扫发电机房，保证机房和设备的整洁。发现漏油漏水现象应及时处理。
（8）加强防火各消防管理意识，确保发电机房消防设施完好齐备。
（二）工程人员管理制度
1、进出设备房管理制度
（1） 进入机（电）房人员必须进行机（电）房进出登记。登记表分为《机房人员出入登记表》、《非机房人员出入登记表》和《外单位人员出入登记表》三种。
第二节 供配电系统
一、电力负荷分级
（一）一级负荷
（二）二级负荷
（三）三级负荷
二、导线、电缆的选择
导线、电缆的型号应根据它们所处的电压等级和使用场所来选择。导线、电缆的截面应按下列原则进行选择：
1. 按发热条件选择
在最大允许连续负荷电流下，导线发热不超过线芯所允许的温度，不会因过热而引起导线绝缘损坏或加速老化。
2.按机械强度选择
在正常工作状态下，导线应有足够的机械强度，以防断线，能够保证系统安全可靠地运行。
3.按允许电压损失选择
导线上的电压损失应低于最大允许值，以保证供电质量。
（一）、 按允许温升选择导线截面
电流通过导线(包括电缆)时，要产生电能损耗，使导线发热。当绝缘导线和电缆的温度过高时，绝缘将加速老化，甚至引起火灾。裸导线的温度过高时，会使其接头处的氧化加剧，增大接头的接触电阻，使之进一步氧化，甚至发热到断线。因此，导线的发热温度不得超过允许值。
1.导线和电缆必须满足的发热条件
按发热条件选择导线截面时，应使其允许载流量(允许持续负荷电流)Ixu大于线路的计算电流Ijs，即： (2-11)
如果是选择降压变压器高压侧的导线和电缆截面，则上式中的Ijs应取为变压器高压侧的额定电流I1n。如果是选择成组电容器的引入线截面，则应考虑电容器充电时引起的过电流，一般式中的Ijs取为电容器额定电流的1.3倍。
必须注意：导线的允许载流量与环境温度有关。因此当敷设地点的环境温度与导线允许载流量所对应的环境温度不同时，导线的允许载流量应乘以温度校正系数K：
式中tl——导线、电缆线芯长期允许工作温度℃；
t0——导线敷设地点实际的环境温度℃；
tn——导线、电缆线芯允许载流量所对应的环境温度℃。
这里要说明，导线和电缆敷设地点的环境温度，应采用下列温度值：
Kttttn101 KxUjSIIjsxuII 对架空线——采用当地最热月平均值(每天最高温度的)十年或以上的总平均值。

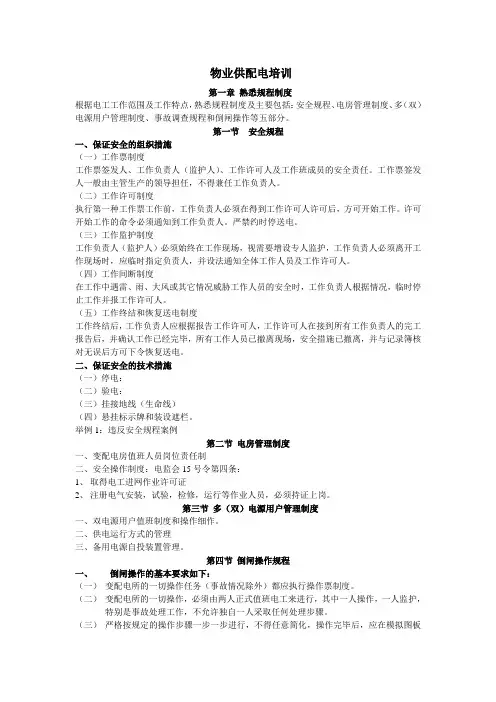

物业供配电培训
第一章 熟悉规程制度
根据电工工作范围及工作特点，熟悉规程制度及主要包括：安全规程、电房管理制度、多（双）电源用户管理制度、事故调查规程和倒闸操作等五部分。
第一节 安全规程
一、保证安全的组织措施
（一）工作票制度
工作票签发人、工作负责人（监护人）、工作许可人及工作班成员的安全责任。工作票签发人一般由主管生产的领导担任，不得兼任工作负责人。
（二）工作许可制度
执行第一种工作票工作前，工作负责人必须在得到工作许可人许可后，方可开始工作。许可开始工作的命令必须通知到工作负责人。严禁约时停送电。
（三）工作监护制度
工作负责人（监护人）必须始终在工作现场，视需要增设专人监护，工作负责人必须离开工作现场时，应临时指定负责人，并设法通知全体工作人员及工作许可人。
（四）工作间断制度
在工作中遇雷、雨、大风或其它情况威胁工作人员的安全时，工作负责人根据情况，临时停止工作并报工作许可人。
（五）工作终结和恢复送电制度
工作终结后，工作负责人应根据报告工作许可人，工作许可人在接到所有工作负责人的完工报告后，并确认工作已经完毕，所有工作人员已撤离现场，安全措施已撤离，并与记录簿核对无误后方可下令恢复送电。
二、保证安全的技术措施
（一）停电：
（二）验电：
（三）挂接地线（生命线）
（四）悬挂标示牌和装设遮栏。
举例1：违反安全规程案例
第二节 电房管理制度
一、变配电房值班人员岗位责任制
二、安全操作制度：电监会15号令第四条：
1、 取得电工进网作业许可证
2、 注册电气安装，试验，检修，运行等作业人员，必须持证上岗。
第三节 多（双）电源用户管理制度
一、双电源用户值班制度和操作细作。
二、供电运行方式的管理
三、备用电源自投装置管理。
第四节 倒闸操作规程
一、 倒闸操作的基本要求如下：
（一） 变配电所的一切操作任务（事故情况除外）都应执行操作票制度。
（二） 变配电所的一切操作，必须由两人正式值班电工来进行，其中一人操作，一人监护，特别是事故处理工作，不允许独自一人采取任何处理步骤。

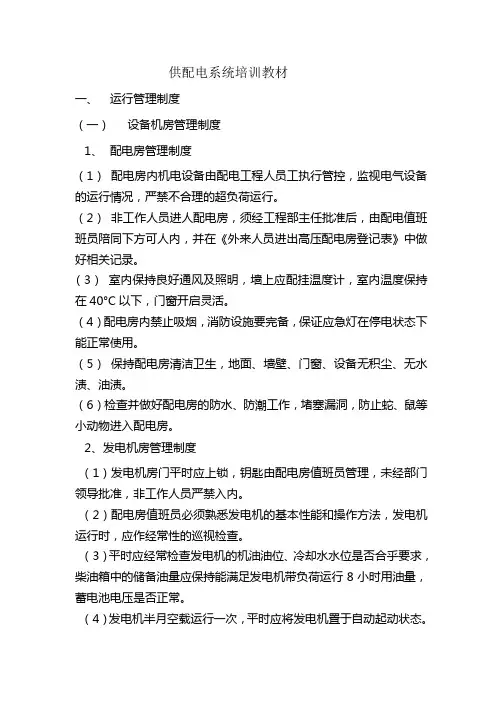

供配电系统培训教材
一、 运行管理制度
（一） 设备机房管理制度
1、 配电房管理制度
（1） 配电房内机电设备由配电工程人员工执行管控，监视电气设备的运行情况，严禁不合理的超负荷运行。
（2） 非工作人员进人配电房，须经工程部主任批准后，由配电值班班员陪同下方可人内，并在《外来人员进出高压配电房登记表》中做好相关记录。
（3） 室内保持良好通风及照明，墙上应配挂温度计，室内温度保持在40°C以下，门窗开启灵活。
（4）配电房内禁止吸烟，消防设施要完备，保证应急灯在停电状态下能正常使用。
（5） 保持配电房清洁卫生，地面、墙壁、门窗、设备无积尘、无水渍、油渍。
（6）检查并做好配电房的防水、防潮工作，堵塞漏洞，防止蛇、鼠等小动物进入配电房。
2、发电机房管理制度
（1）发电机房门平时应上锁，钥匙由配电房值班员管理，未经部门领导批准，非工作人员严禁入内。
（2）配电房值班员必须熟悉发电机的基本性能和操作方法，发电机运行时，应作经常性的巡视检查。
（3）平时应经常检查发电机的机油油位、冷却水水位是否合乎要求，柴油箱中的储备油量应保持能满足发电机带负荷运行8小时用油量，蓄电池电压是否正常。
（4）发电机半月空载运行一次，平时应将发电机置于自动起动状态。
（5）发电机一旦起动运行，值班员应立即前往机房观查，启动送风机，检查发电机各仪表指示是否正常。
（6）严格执行发电机定期保养制度，做好发电机运行记录和保养记录。
（7）定期清扫发电机房，保证机房和设备的整洁。发现漏油漏水现象应及时处理。
（8）加强防火各消防管理意识，确保发电机房消防设施完好齐备。
（二）工程人员管理制度
1、进出设备房管理制度
（1） 进入机（电）房人员必须进行机（电）房进出登记。登记表分为《机房人员出入登记表》、《非机房人员出入登记表》和《外单位人员出入登记表》三种。
（2） 非机房人员出入机房应遵循以下规定：
