室外管道专业工程施工方案

名墅海景度假村二期室外管线工程施工方案

1

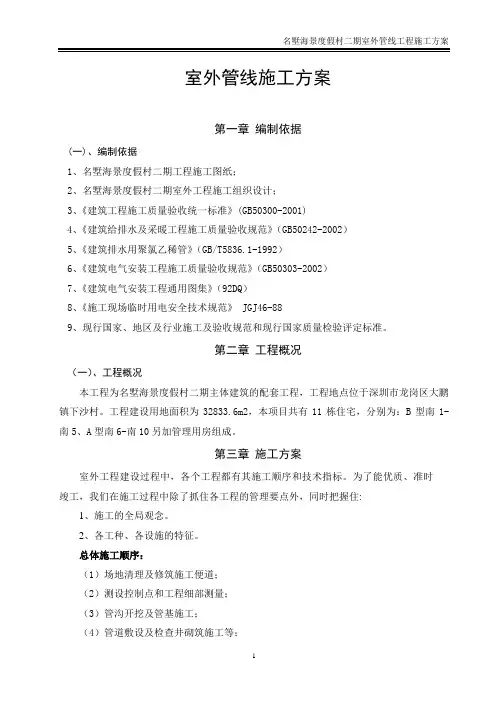

室外管线施工方案

第一章 编制依据

(一)、编制依据

1、名墅海景度假村二期工程施工图纸；

2、名墅海景度假村二期室外工程施工组织设计；

3、《建筑工程施工质量验收统一标准》(GB50300-2001)

4、《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）

5、《建筑排水用聚氯乙稀管》（GB/T5836.1-1992）

6、《建筑电气安装工程施工质量验收规范》（GB50303-2002）

7、《建筑电气安装工程通用图集》（92DQ）

8、《施工现场临时用电安全技术规范》 JGJ46-88

9、现行国家、地区及行业施工及验收规范和现行国家质量检验评定标准。

第二章 工程概况

（一）、工程概况

本工程为名墅海景度假村二期主体建筑的配套工程，工程地点位于深圳市龙岗区大鹏镇下沙村。工程建设用地面积为32833.6m2，本项目共有11栋住宅，分别为：B型南1-南5、A型南6-南10另加管理用房组成。

第三章 施工方案

室外工程建设过程中，各个工程都有其施工顺序和技术指标。为了能优质、准时竣工，我们在施工过程中除了抓住各工程的管理要点外，同时把握住:

1、施工的全局观念。

2、各工种、各设施的特征。

总体施工顺序：

（1）场地清理及修筑施工便道；

（2）测设控制点和工程细部测量；

（3）管沟开挖及管基施工；

（4）管道敷设及检查井砌筑施工等； 名墅海景度假村二期室外管线工程施工方案

2 （5）管道闭水试验；

（6）管沟回填；

（7）电缆安装施工；

下面分别对各分部分项工程的施工工艺进行描述:

一、综合机械化施工方案

根据该工程施工特点，确定使用综合机械化施工方案，以满足工程的工期及质量要求。

结合我公司现有机械设备及可投入本工程的机械设备，计划配置的主要施工机械有：反铲挖掘机、打夯机、自卸汽车、压路机、生产设备一套等。

室外管道电气和道路工程施工方案

8.1 室外管道施工方案

室外埋地给水管≥DN350采用铸铁管，内涂水泥防腐层，柔性接口，橡胶圈连接；其余采用埋地PE管。室外埋地污水管、雨水管直径小于等于500mm采用高密度聚乙烯(HDPE)双壁工字形室外排水管及配件，热熔套筒连接。

8.1.1施工工序流程

8.1.2施工准备 沟槽的回填土

交工验收 室外消防管道安装 施工准备

定位放线

沟槽开挖

沟槽支撑

室外埋地管道基础

室外埋地管道的下管与稳管

室外埋地管道支墩

排水窨井（检查井）的砌筑

管道检验与试压

隐蔽验收 室外给水管道安装 室外污、雨水管道安装 熟悉施工设计图纸与技术要求，施工部位的地下管线分布情况。对进场的管道与附件必须具备产品合格证，并且应符合国家现行标准，同时对管材进行外观检验与抽检，确保产品质量。

8.1.3定位放线

按照设计施工图的坐标位置确定管道中心线位置，用龙门板在地面固定，并且分别测出各龙门板中心点的标高，作为开槽、稳管的依据，龙门板要妥善保护，间隔距离一般不超过10m。同时管线中心桩和水准点均应用平移法设置与管线施工范围外的便于观察和使用的部位。

8.1.4沟槽开挖

当管道的测量定位线经复核无误后，即可进行沟槽开挖。沟槽开挖采用机械，局部较小的部位可采用人力。

沟槽开挖后，应分段分别挖好集水坑，用污水泵排除沟槽内积水。

沟槽开挖宽度应根据开挖深度和管径大小确定，应便于管道铺设和安装，应考虑夯实机具便于操作和地下水便于排出。沟槽的最小宽度B，如图所示应满足下式要求。

B ≥Dw+2b1+2b2

式中 Dw——管外直径（m）；

b1——管外壁到沟壁的距离，取b1=0.3m。当有支撑或沟槽深大于3m时，b1值应适当加大（应计入支撑宽度）。

b2——管槽 边坡宽度（m），根据土质、地下水位及支撑等情况确定。

沟槽开挖深度H0应由下式确定 H0=DW+H1+H2

式中 H1——管顶覆土厚度（m）；

第1篇

一、工程概况

本工程为室外管线工程，主要内容包括管道的敷设、安装、调试和验收等。工程地点位于某市某区，工程范围包括道路两侧的地下管线敷设，包括给水、排水、电力、通信等管线。

二、施工准备

1. 施工图纸及资料：熟悉施工图纸，了解工程结构、尺寸、材料等要求；收集相关资料，包括设计变更、施工方案、施工组织设计等。

2. 施工队伍：组建一支专业、高效的施工队伍，包括施工人员、技术人员、管理人员等。

3. 施工材料：根据设计要求，采购合格的施工材料，包括管道、阀门、法兰、保温材料等。

4. 施工设备：准备必要的施工设备，如挖掘机、装载机、运输车、焊接设备、检测设备等。

5. 施工环境：确保施工现场安全、整洁、有序，满足施工要求。

三、施工工艺

1. 施工流程：施工前，根据施工图纸和现场实际情况，制定详细的施工流程，包括管道开挖、敷设、连接、测试、回填等。

2. 管道开挖：根据设计要求，确定管道埋设深度，开挖沟槽，确保沟槽尺寸符合设计要求。

3. 管道敷设：根据施工图纸，将管道敷设到沟槽中，确保管道平直、牢固、无扭曲。

4. 管道连接：采用焊接、法兰连接等方法，将管道连接在一起，确保连接牢固、密封。

5. 管道测试：对管道进行压力测试和泄漏测试，确保管道质量符合要求。

6. 管道回填：将沟槽填平，采用分层回填、压实的方法，确保回填土密实。

7. 保温、防腐：对管道进行保温、防腐处理，提高管道使用寿命。 8. 调试与验收：完成施工后，对管道进行调试和验收，确保管道正常运行。

四、质量控制

1. 材料质量：严格检查施工材料，确保材料符合设计要求。

2. 施工质量：加强施工过程中的质量控制，确保施工质量符合设计要求。

3. 工程验收：按照相关规范进行工程验收，确保工程质量。

五、安全文明施工

1. 施工现场安全：加强施工现场安全管理，确保施工人员安全。

2. 施工文明：保持施工现场整洁、有序，遵守文明施工规定。

第1篇

一、工程概况

本工程为某市某区域室外管网工程，主要包括给水管网、排水管网、供热管网和燃气管网等。工程总投资约为XXX万元，工期为XXX个月。工程位于市区中心区域，周边环境复杂，施工难度较大。

二、施工组织原则

1. 安全第一：在施工过程中，严格遵守国家有关安全生产法律法规，确保施工安全。

2. 质量第一：严格按照工程设计要求和施工规范进行施工，确保工程质量。

3. 效率优先：合理安排施工进度，提高施工效率，确保工程按时完成。

4. 环保施工：采取有效措施，降低施工过程中的噪音、粉尘等污染，保护环境。

三、施工组织设计

1. 施工组织机构

成立室外管网工程施工项目部，负责工程的施工组织、协调、指挥等工作。项目部下设施工技术组、质量安全组、物资供应组、财务组等职能部门。

2. 施工进度计划

根据工程特点，制定详细的施工进度计划，确保工程按期完成。具体进度安排如下：

（1）施工准备阶段：1个月

（2）给水管网施工阶段：3个月

（3）排水管网施工阶段：3个月

（4）供热管网施工阶段：2个月

（5）燃气管网施工阶段：2个月

（6）验收阶段：1个月

3. 施工方案

（1）给水管网施工 1）采用开挖法施工，开挖深度根据实际情况确定。

2）管道铺设前，先进行基础处理，确保基础平整、坚实。

3）管道铺设时，注意管道坡度、方向和连接质量。

4）管道安装完成后，进行试压、冲洗，确保管道无泄漏、无污染。

（2）排水管网施工

1）采用开挖法施工，开挖深度根据实际情况确定。

2）管道铺设前，先进行基础处理，确保基础平整、坚实。

3）管道铺设时，注意管道坡度、方向和连接质量。

4）管道安装完成后，进行试压、冲洗，确保管道无泄漏、无污染。

（3）供热管网施工

1）采用开挖法施工，开挖深度根据实际情况确定。

2）管道铺设前，先进行基础处理，确保基础平整、坚实。

3）管道铺设时，注意管道坡度、方向和连接质量。

4）管道安装完成后，进行试压、冲洗，确保管道无泄漏、无污染。
