土工布的施工方法

土工布铺设施工程序及工艺

1、储存、运输和处理土工布

土工布卷在安装展开前要避免受到损坏。土工布卷应该堆放于经平整不积水的地方，堆高不超过四卷的高度，并能看到卷的识别片。土工布卷必须用不透明材料覆盖以防紫外线老化。在储存过程中，要保持标签的完整和资料的完整。

在运输过程中（包括现场从材料储存地到工作地的运输），土工布卷必须避免受到损坏。

受到物理损坏的土工布卷必须要修复。受严重磨损的土工布不能使用。任何接触到泄漏化学试剂的土工布，不允许使用在本工程上。

2、土工布的铺设方法：

2.1用人工滚铺；布面要平整，并适当留有变形余量。

2.2长丝或短丝土工布的安装通常用搭接、缝合和焊接几种方法。缝合和焊接的宽度一般为0.1m以上，搭接宽度一般为0.2M以上。可能长期外露的土工布，则应焊接或缝合。

2.3土工布的缝合

所有的缝合必须要连续进行（例如，点缝是不允许的）。在重叠之前，土工布必须重叠最少150mm。最小缝针距离织边（材料暴露的边缘）至少是25mm。

缝好的土工布接缝最包括1行又线锁口链形缝法。用于缝合的线应为最小张力超过60N的树脂材料，并有与土工布相当或超出的抗化学腐蚀和抗紫外线能力。

任何在缝好的土工布上的“漏针”必须在受到影响的地方重新缝接。

必须采取相应的措施避免在安装后，土壤、颗粒物质或外来物质进入土工布层。

布的搭接根据地形及使用功能可分为自然搭接、缝接或焊接。 2.4在施工中，土工膜上面的土工布采用自然搭接，土工膜上层土工布采用缝接或热风焊接。热风焊接是首先的长丝土工布的连接方法，即用热风枪对两片布的连接瞬间高温加热，使其部分达到融熔状态，并立即使用一定的外力使其牢牢地粘合在一起。在潮湿（雨雪天）天气不能进行热粘连接的情况下，土工布应采取另一方法一缝合连接法，即用专用缝纫机进行双线缝合连接，且采用防化学紫外线的缝合线。

缝合时最小宽度10cm，自然搭接时最小宽度为20cm、热风焊接时最小宽度为20cm。

浙江省第一水电建设集团股份有限公司

页脚内容1

土工布施工方法：

1、清理、整平施工现场；

2、将土工布平整的摊铺在施工现场；

1、 将土工布连接，搭接时平地面施工搭接宽度大于30㎝，不平地面或极坏的基土搭接宽度大于50㎝；

2、 摊铺填土，并整平；

3、 将填土压实，并注意施工时应避免车辆直接碾压在土工布上。

土工格栅施工方法

1、 地基加筋施工 （1）开挖基床、平整场地、成床 （2）铺设砂垫层 （3）铺设、连接、固定土工格栅 （4）回填土料 （5）回填料找平 （6）回填料压实碾平 2、 加筋土堤施工 斜坡式施工方法： （1）平整坡底 （2）铺设、连接、固定土工格栅 （3）在坡面一端堆码沙袋 （4）回折坡面端格栅并固定并在 沙袋内侧填土碾压 台阶式施工方法： （1）平整坡底 （2）在坡面端立模 （3）铺设、连接、固定土工格栅 （4）模内侧填土回折坡面端格栅

并固定 （5）填土碾压 3、 台背路基填土加筋施工 （1）清理地基 （2）压实地基 （3）展铺格栅并锚固 （4）分层摊铺填料压实 （5）下一层的摊铺 4、 路堤加筋施工 （1）平整地基 （2）铺填砂垫层 （3）铺设土工网

（4）连接土工网 （5）填料摊铺 （6）分层碾压 5、 岩石边坡防护施工

（1）清除坡面松散岩石 （2）铺设固定土工网或土工格栅 （3）喷护水泥砂浆

（4）设置岩面排水 6、 刚性挡土墙施工 （1）设置基础[选用墙面系统] （2）平整墙基 （3）铺设,连缝,土格栅或土工网 （4）墙体填土 （5）墙面施工

7、 路面裂缝防治施工 （1）基层准备 （2）摊铺填缝料 （3）碾压平整

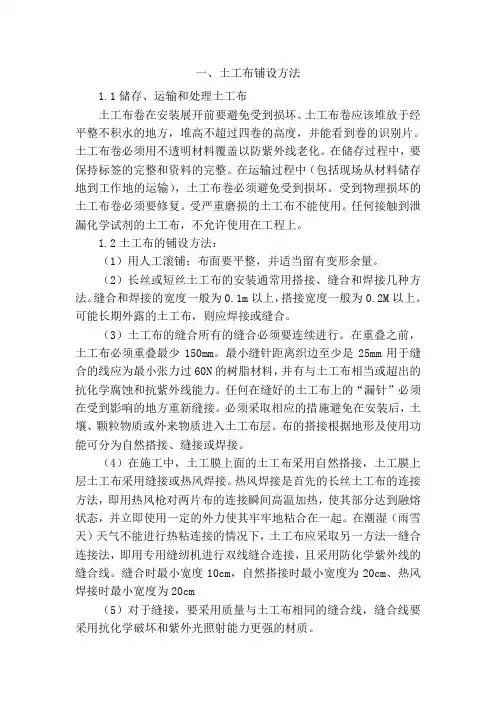

一、土工布铺设方法

1.1储存、运输和处理土工布

土工布卷在安装展开前要避免受到损坏。土工布卷应该堆放于经平整不积水的地方，堆高不超过四卷的高度，并能看到卷的识别片。土工布卷必须用不透明材料覆盖以防紫外线老化。在储存过程中，要保持标签的完整和资料的完整。在运输过程中（包括现场从材料储存地到工作地的运输），土工布卷必须避免受到损坏。受到物理损坏的土工布卷必须要修复。受严重磨损的土工布不能使用。任何接触到泄漏化学试剂的土工布，不允许使用在工程上。

1.2土工布的铺设方法：

（1）用人工滚铺；布面要平整，并适当留有变形余量。

（2）长丝或短丝土工布的安装通常用搭接、缝合和焊接几种方法。缝合和焊接的宽度一般为0.1m以上，搭接宽度一般为0.2M以上。可能长期外露的土工布，则应焊接或缝合。

（3）土工布的缝合所有的缝合必须要连续进行。在重叠之前，土工布必须重叠最少150mm。最小缝针距离织边至少是25mm用于缝合的线应为最小张力过60N的树脂材料，并有与土工布相当或超出的抗化学腐蚀和抗紫外线能力。任何在缝好的土工布上的“漏针”必须在受到影响的地方重新缝接。必须采取相应的措施避免在安装后，土壤、颗粒物质或外来物质进入土工布层。布的搭接根据地形及使用功能可分为自然搭接、缝接或焊接。

（4）在施工中，土工膜上面的土工布采用自然搭接，土工膜上层土工布采用缝接或热风焊接。热风焊接是首先的长丝土工布的连接方法，即用热风枪对两片布的连接瞬间高温加热，使其部分达到融熔状态，并立即使用一定的外力使其牢牢地粘合在一起。在潮湿（雨雪天）天气不能进行热粘连接的情况下，土工布应采取另一方法一缝合连接法，即用专用缝纫机进行双线缝合连接，且采用防化学紫外线的缝合线。缝合时最小宽度10cm，自然搭接时最小宽度为20cm、热风焊接时最小宽度为20cm

（5）对于缝接，要采用质量与土工布相同的缝合线，缝合线要采用抗化学破坏和紫外光照射能力更强的材质。 （6）土工布铺设完毕由现场监理工程师认可后进行下一道工序。

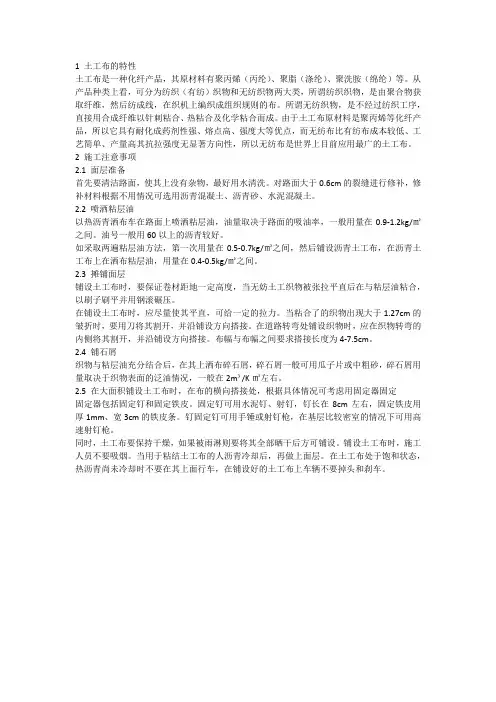

1 土工布的特性

土工布是一种化纤产品，其原材料有聚丙烯（丙纶）、聚脂（涤纶）、聚洗胺（绵纶）等。从产品种类上看，可分为纺织（有纺）织物和无纺织物两大类，所谓纺织织物，是由聚合物获取纤维，然后纺成线，在织机上编织成组织规则的布。所谓无纺织物，是不经过纺织工序，直接用合成纤维以针刺粘合、热粘合及化学粘合而成。由于土工布原材料是聚丙烯等化纤产品，所以它具有耐化成药剂性强、熔点高、强度大等优点，而无纺布比有纺布成本较低、工艺简单、产量高其抗拉强度无显著方向性，所以无纺布是世界上目前应用最广的土工布。

2 施工注意事项

2.1 面层准备

首先要清洁路面，使其上没有杂物，最好用水清洗。对路面大于0.6cm的裂缝进行修补，修补材料根据不用情况可选用沥青混凝土、沥青砂、水泥混凝土。

2.2 喷洒粘层油

以热沥青洒布车在路面上喷洒粘层油，油量取决于路面的吸油率，一般用量在0.9-1.2kg/㎡之间。油号一般用60以上的沥青较好。

如采取两遍粘层油方法，第一次用量在0.5-0.7kg/㎡之间，然后铺设沥青土工布，在沥青土工布上在洒布粘层油，用量在0.4-0.5kg/㎡之间。

2.3 摊铺面层

铺设土工布时，要保证卷材距地一定高度，当无妨土工织物被张拉平直后在与粘层油粘合，以刷子刷平并用钢滚碾压。

在铺设土工布时，应尽量使其平直，可给一定的拉力。当粘合了的织物出现大于1.27cm的皱折时，要用刀将其割开，并沿铺设方向搭接。在道路转弯处铺设织物时，应在织物转弯的内侧将其割开，并沿铺设方向搭接。布幅与布幅之间要求搭接长度为4-7.5cm。

2.4 铺石屑

织物与粘层油充分结合后，在其上洒布碎石屑，碎石屑一般可用瓜子片或中粗砂，碎石屑用量取决于织物表面的泛油情况，一般在2m³/K㎡左右。

2.5 在大面积铺设土工布时，在布的横向搭接处，根据具体情况可考虑用固定器固定

固定器包括固定钉和固定铁皮。固定钉可用水泥钉、射钉，钉长在8cm左右，固定铁皮用厚1mm、宽3cm的铁皮条。钉固定钉可用手锤或射钉枪，在基层比较密室的情况下可用高速射钉枪。
