电气专业计算书

住宅楼

电气专业计算书

选用箱式变电站。

变压器Se：400KVA

I js=23A

进户电缆选用：YJV22-3x70mm2

进户负荷开关：FLN36-12D/125A-20

电流互感器： 50/5A

低压部分：（0.4仟伏）

一、 变压器的选择：

住宅用电负荷: Pe=482KW Kc=0.4 Pjs=193KW

其他用电负荷: Pe=132KW Kc=0.8 Pjs=106KW

用电总负荷: ∑Pjs=298KW

电容器补偿：Q补=120Kvar

补偿后： COSφ=0.94 Sjs=298÷0.94=316KVA

选择1台SC9-10KV/0.4KV-400KVA变压器

变压器的负载率：η=316÷400=79%

二、 应急发电机的选择：

用电负荷: Pe=133KW Kc=0.8 Pjs=106KW 选择一台DY100B

双电源切换开关选择：BYQ2-225

配出电缆：ZR-YJV-0.6KV-3x70+1x35 SC80

三、 低压母线配电回路的选择：

(正常母线)

1、1单元2~7层住宅用电（WL1）：

Pe= 126KW Kc=0.6 COSφ=0.8 Ijs=144A

断路器选择：NZM6-200

电流互感器：200/5A

出线选择： YJV-0.6KV- 3x70+1x35 SR,FC,SC80

2、1单元8~14层住宅用电（WL2）：

Pe= 115KW Kc=0.6 COSφ=0.8 Ijs=131A

断路器选择：NZM6-200

电流互感器：200/5A

出线选择： YJV-0.6KV- 3x70+1x35 SR,FC,SC80

3、消防泵（WL3）：

Pe= 30KW Kc=1 COSφ=0.8 Ijs=61A

断路器选择：NZM6-125

电流互感器：100/5A

出线选择： ZR-YJV-0.6KV-3x35+1x16 SC80

4、2单元2~7层住宅用电（WL5）：

Pe= 126KW Kc=0.6 COSφ=0.8 Ijs=144A

断路器选择：NZM6-200

电流互感器：200/5A

出线选择： YJV-0.6KV- 3x70+1x35 SR,FC,SC80

5、2单元8~14层住宅用电（WL6）：

Pe= 115KW Kc=0.6 COSφ=0.8 Ijs=131A

断路器选择：NZM6-200

电流互感器：200/5A

出线选择： YJV-0.6KV- 3x70+1x35 SR,FC,SC80

6、1单元电梯（WL7）：

Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A

断路器选择：NZM6-80

电流互感器：100/5A

出线选择： ZR-YJV-0.6KV-5x16 SR,FC,SC80

7、2单元电梯（WL8）：

Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A

断路器选择：NZM6-80

电流互感器：100/5A

出线选择： ZR-YJV-0.6KV-5x16 SR,FC,SC80

8、1单元屋顶用电（WL9）：

Pe= 7KW Kc=1 COSφ=0.8 Ijs=14A

断路器选择：NZM4-32

电流互感器：50/5A

出线选择： ZR-YJV-0.6KV-5x6 SR,FC,SC50

9、2单元屋顶用电（WL10）：

Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A

断路器选择：NZM4-25

电流互感器：50/5A

出线选择： ZR-YJV-0.6KV-5x6 SR,FC,SC50

10、潜污泵（WL11）：

Pe= 8KW Kc=1 COSφ=0.8 Ijs=15A

断路器选择：NZM4-32

电流互感器：50/5A

出线选择： ZR-YJV-0.6KV-5x6 SR,FC,SC50

11、消防控制室（WL12）：

Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A

断路器选择：NZM4-25

电流互感器：50/5A

出线选择： ZR-YJV-0.6KV-5x6 SR,FC,SC50

应急母线

1、生活泵（WE1）：

Pe= 37KW Kc=1 COSφ=0.8 Ijs=72A

断路器选择：NZM6-125

电流互感器：100/5A

出线选择： ZR-YJV-0.6KV-3x35+1x16 SC80

2、消防泵（WE2）：

Pe= 30KW Kc=1 COSφ=0.8 Ijs=61A

断路器选择：NZM6-125

电流互感器：100/5A

出线选择： ZR-YJV-0.6KV-3x35+1x16 SC80

3、1单元电梯（WE3）：

Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A

断路器选择：NZM6-80

电流互感器：100/5A

出线选择： ZR-YJV-0.6KV-5x16 SR,FC,SC80

4、2单元电梯（WE4）：

Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A

断路器选择：NZM6-80

电流互感器：100/5A

出线选择： ZR-YJV-0.6KV-5x16 SR,FC,SC80

5、室外园林照明（WE5）：

Pe= 20KW Kc=1 COSφ=0.8 Ijs=38A

断路器选择：NZM6-63

电流互感器：100/5A

6、楼梯间及架空层照明（WE6）：

Pe=12KW Kc=1 COSφ=0.8 Ijs=23A

断路器选择：NZM4-32

电流互感器：50/5A

出线选择： ZR-YJV-0.6KV-3x6 SR,FC,SC32

7、潜污泵（WE7）：

Pe= 8KW Kc=1 COSφ=0.8 Ijs=15A

断路器选择：NZM4-32

电流互感器：50/5A

出线选择： ZR-YJV-0.6KV-5x6 SR,FC,SC50

8、2单元屋顶用电（WE8）：

Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A

断路器选择：NZM4-25

电流互感器：50/5A

出线选择： ZR-YJV-0.6KV-5x6 SR,FC,SC50

9、1单元屋顶用电（WE9）：

Pe= 7KW Kc=1 COSφ=0.8 Ijs=14A

断路器选择：NZM4-32

电流互感器：50/5A

出线选择： ZR-YJV-0.6KV-5x6 SR,FC,SC50

10、消防控制室（WE10）：

Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A

断路器选择：NZM4-25

电流互感器：50/5A

出线选择： ZR-YJV-0.6KV-5x6 SR,FC,SC50

其他配电箱负荷计算见相应系统图

合集下载

建筑电气计算书

建筑电气计算书

用电负荷计算书

工程名:

计算时间:2012

《民用建筑电气设计规范》JGJ16-2008

参考手册：《工业与民用配电设计手册》第三版:

用电设备组名称 总功率 需要系数 功率因数 额定电压 设备相序 有功功率 计算电流

AA01总进线 534.0（取非消防负荷） 0.45 0.9 380 三相 240.3 405.8

出线 WLM1 216.0 0.6 0.9 380 三相 129.6 218.8

WLM2 162.0 0.65 0.9 380 三相 105.3 177.8

WLM3 150.0 0.7 0.9 380 三相 105.0 177.3

WLM7 6.0 1.0 0.9 380 三相 6.0 10.1

WEM1a 28.0 1.0 0.9 380 三相 28.0 47.3

WEM3a 5.0 1.0 0.9 380 三相 5.0 8.4

WEM4a 10.0 1.0 0.9 380 三相 10.0 16.9

AA02总进线 552.0（取非消防负荷 0.45 0.9 380 三相 248.4 419.5

出线 WLM4 216.0 0.6 0.9 380 三相 129.6 218.8

WLM5 162.0 0.65 0.9 380 三相 105.3 177.8

WLM6 174.0 0.65 0.9 380 三相 113.1 191.0

WEM2a 28.0 1.0 0.9 380 三相 28.0 47.3

AA03~04总进线 185.0（取消防负荷 0.80 0.8 380 三相 148.0 281.2

出线 WPM1a 15 1.0 0.55 380 三相 15.0 41.4

WPM2a 15 1.0 0.55 380 三相 15.0 41.4

WPM3a 15 1.0 0.8 380 三相 15.0 28.5

WPM4a 15 1.0 0.55 380 三相 15.0 41.4

电气计算书

电气计算书

电 气 计 算 书

工程名称：

计 算 人：

日 期：2015年8月

用电负荷计算书

《民用建筑电气设计规范》JGJ 16-2008:

参考手册：《工业与民用配电设计手册》第三版:

用电设备组名称 总功率 需要系数 功率因数 额定电压 设备相序 视在功率 有功功率 无功功率 计算电流

AP1 149.50 0.75 0.85 380 三相 131.91 112.13 69.49 200.42

AP2 149.50 0.75 0.85 380 三相 131.91 112.13 69.49 200.42

AP3 151.70 0.75 0.85 380 三相 133.85 113.77 70.51 203.37

AP4 161.70 0.75 0.85 380 三相 142.68 121.27 75.16 216.77

负荷:

【计算公式】：

Pc = Kp * ∑(Kd * Pn)

Qc = kq * ∑(Kd * Pn * tgΦ)

Sc = √(Pc * Pc + Qc * Qc)

Ic = Sc / (√3 * Ur)

【输出参数】：

进线相序 : 三相

有功功率Pc: 275.58

无功功率Qc: 170.79

视在功率Sc: 324.21

有功同时系数kp：0.60

无功同时系数kq：0.60

计算电流Ic: 492.59

总功率因数: 0.85

【计算过程(不计入补偿容量)】：

Pc = Kp * ∑(Kd * Pn)

=275.58(kW)

Qc = kq * ∑(Kd * Pn * tgΦ)

=170.79(kvar)

Sc = √(Pc * Pc + Qc * Qc)

=324.21(kVA)

Ic = Sc / (√3 * Ur)

=492.59(A)

年预计雷击次数计算书

参考规范：《建筑物防雷设计规范》GB50057―2010

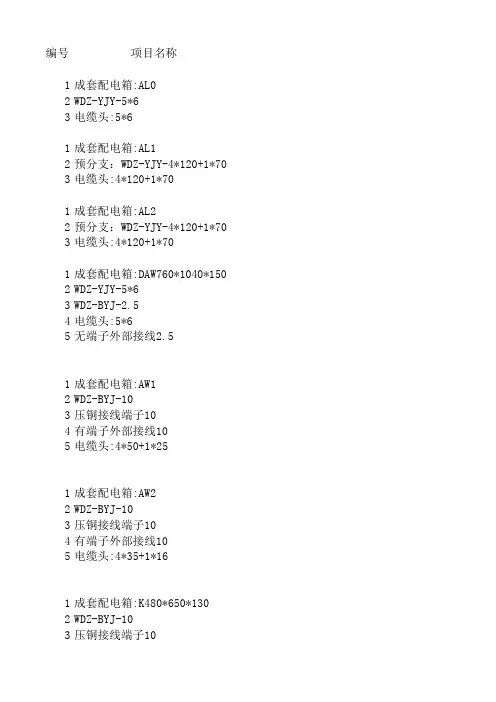

电气工程量计算书
