顶底复吹转炉与顶吹转炉冶金效果研究
祝真祥
（本钢板材股份有限公司炼钢厂，辽宁本溪１ １７０００）
摘要：文章通过对顶底复吹转炉与顶吹转炉的冶金效果的对比，结合生产实际，讨论顶底复吹转炉在加强钢液搅拌、促进
渣钢反应平衡、降低渣中氧化铁含量、降低氧耗、降低终点磷、降低铁合金单耗、缩短冶炼周期、降低钢中气体含量、降低碳氧
积、提高终点残锰、提高钢水的收得率等方面的优势。
关键词：顶底复吹转炉；渣中氧化铁；终点残锰；碳氧积
中图分类号：ＴＦ ７ｌ 文献标识码：Ａ
近年来，转炉复吹炼钢工艺技术在全球世界范围内得到
了飞速发展。由于顶底复吹转炉综合了顶吹转炉反应速度
快，底吹转炉吹炼平稳的优点，同时避免了顶吹转炉易喷溅、
底吹转炉不易化渣的缺点，所以全世界的大型转炉炼钢厂均
采用了该项先进工艺。今天转炉炼钢正在步入以顶底复吹
为主，联合前后工序及其相关配套技术的发展新时期。
本钢生产工艺流程是：铁水脱硫扒渣一顶底复吹转炉冶
炼一精炼一板坯连铸。
１ 顶底复吹转炉冶金效果分析
１．１终点［Ｏ］含量
顶底复吹转炉，终点［０］含量与熔池碳含量接近反应平
衡值，并受终点温度的影响。当终点温度波动在１６６０￣一
１６９０＇￣时，熔池终点［Ｏ］含量随碳含量的变化波动在０．０２％
～０．ｏ７％之间。与顶吹相比，终点［Ｏ］含量的波动小，说明
终点［Ｏ］含量的控制更加稳定，复吹转炉终点［Ｏ］含量的平
均值为０．０４５６％，而顶吹转炉终点［Ｏ］含量的平均值为
０．０５８５％。复吹与顶吹相比，终点［Ｏ］含量降低了
０．０１２９％，复吹转炉与顶吹转炉［Ｏ］含量见图１。
１．２钢中［Ｎ］含量
顶底复吹转炉，采用全程供氩模式，避免因底吹前期供
氮而造成的［Ｎ］含量偏高，同时加强炉内搅拌，使冶炼过程
堡 ● 加 臣
黧
图１复吹转炉与顶吹转炉终点［Ｏ］含量

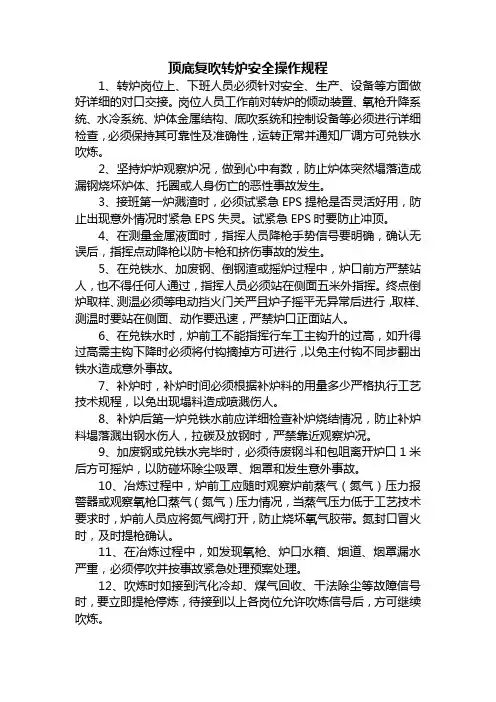

顶底复吹转炉安全操作规程
1、转炉岗位上、下班人员必须针对安全、生产、设备等方面做好详细的对口交接。岗位人员工作前对转炉的倾动装置、氧枪升降系统、水冷系统、炉体金属结构、底吹系统和控制设备等必须进行详细检查，必须保持其可靠性及准确性，运转正常并通知厂调方可兑铁水吹炼。
2、坚持炉炉观察炉况，做到心中有数，防止炉体突然塌落造成漏钢烧坏炉体、托圈或人身伤亡的恶性事故发生。
3、接班第一炉溅渣时，必须试紧急EPS提枪是否灵活好用，防止出现意外情况时紧急EPS失灵。试紧急EPS时要防止冲顶。
4、在测量金属液面时，指挥人员降枪手势信号要明确，确认无误后，指挥点动降枪以防卡枪和挤伤事故的发生。
5、在兑铁水、加废钢、倒钢渣或摇炉过程中，炉口前方严禁站人，也不得任何人通过，指挥人员必须站在侧面五米外指挥。终点倒炉取样、测温必须等电动挡火门关严且炉子摇平无异常后进行，取样、测温时要站在侧面、动作要迅速，严禁炉口正面站人。
6、在兑铁水时，炉前工不能指挥行车工主钩升的过高，如升得过高需主钩下降时必须将付钩摘掉方可进行，以免主付钩不同步翻出铁水造成意外事故。
7、补炉时，补炉时间必须根据补炉料的用量多少严格执行工艺技术规程，以免出现塌料造成喷溅伤人。
8、补炉后第一炉兑铁水前应详细检查补炉烧结情况，防止补炉料塌落溅出钢水伤人，拉碳及放钢时，严禁靠近观察炉况。
9、加废钢或兑铁水完毕时，必须待废钢斗和包咀离开炉口1米后方可摇炉，以防碰坏除尘吸罩、烟罩和发生意外事故。
10、冶炼过程中，炉前工应随时观察炉前蒸气（氮气）压力报警器或观察氧枪口蒸气（氮气）压力情况，当蒸气压力低于工艺技术要求时，炉前人员应将氮气阀打开，防止烧坏氧气胶带。氮封口冒火时，及时提枪确认。
11、在冶炼过程中，如发现氧枪、炉口水箱、烟道、烟罩漏水严重，必须停吹并按事故紧急处理预案处理。
12、吹炼时如接到汽化冷却、煤气回收、干法除尘等故障信号时，要立即提枪停炼，待接到以上各岗位允许吹炼信号后，方可继续吹炼。
２０１５年第３期 昆钢科技 Ｋｕｎｇａｎｇ Ｋｅｊｉ
１ ２０ ｔ顶底复吹转炉提钒工艺优化
王立男王伟刚付仕孟陈达双 （玉溪新兴钢铁有限公司炼钢厂）
摘要针对玉钢新增１２０ｔ顶底复吹提钒转炉提钒效果不佳，残钒较高的实际情况，通过提钒热力学和复 吹动力学原理分析，优化了提钒转炉底吹、供氧、冷却制度。使半钢残钒由原来约０．０５０％降低到０．０４０％ 以下，半钢碳含量则提高了０．５个百分点，改善了玉钢铁水提钒效果。 关键词转炉提钒工艺优化
１前言
２０１２年５月玉钢新建了一座１２０ ｔ顶底复吹提钒 转炉，采用“一座１２０ｔ转炉提钒，三座５０ｔ转炉炼 钢”的双联模式进行提钒炼钢生产。与玉钢原先 “一座５０ｔ转炉提钒，两座５０ｔ转炉炼钢”的工艺相 比发生了较大改变。１２０ｔ提钒转炉自投产以来，产 销率半钢残钒偏高，钒渣品位低，半钢碳和温度偏 低的现象，难以满足５０ ｔ转炉半钢正常冶炼的工艺 要求。 为充分发挥１２０ ｔ复吹转炉提钒的装备优势，提 高钒渣产量和质量，玉钢炼钢厂根据自身原料和技 术特点，开展１２０ ｔ复吹转炉提钒工艺的相关研究和 工艺优化。
２转炉提钒及顶底复吹工艺技术条件
２．１玉钢提钒炼钢工艺及条件 玉钢１２０ｔ转炉提钒铁水条件如表１所示，主要 工艺流程如图１所示：
表１玉钢转炉提钒铁水条件 ２０１５年第３期 ２．２玉钢１２０ｔ提钒转炉复吹系统 顶底复吹提钒转炉能有效加强熔池搅拌，改善 提钒反应的热力学和动力学条件。玉钢１２０ ｔ顶底复 吹转炉及相关设备器件的设计施工主要是由“中冶 南方”完成。底部供气原件支数为４支，底吹氮气 按照静态模型进行自动控制调节，保持总流量不变 供气系统单路控制彼此不影响。在０．４Ｄ的圆周上呈 “十”字型布置如图２所示。 出蛔方向
．４Ｄ
图２玉钢１２０ ｔ提钒转炉底部供气原件布局
玉钢１２０ ｔ顶底复吹转炉及相关设备器件的具体 参数见表２： ３转炉提钒工艺的优化
