机械制图第1章制图的基本知识

机械制图

第 1 页；共 35 页 《机械制图》课程

试题库（中专）

第一章

制图基本知识与技能

一、填空题

1、机械制图当中基本图幅有哪五种 A0

、 A1

、 A2 、 A3

A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。

3、机械制图当中的汉字应写成 长仿宋 体。

*4、图样中的尺寸以 ㎜ 为单位。

5、在标注直径时，在数字前面应该加 φ ，在标注半径时应在数字前加 R 。

6、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字组成。

7、在标注角度尺寸时，数字应 水平 书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。

★10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。

二、选择题

1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB

2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线

3、下列比例当中表示放大比例的是（ B ）

A．1：1 B． 2：1 C.1：2

4、在标注球的直径时应在尺寸数字前加（ C ）

A．R B．Φ C.SΦ

4、下列比例当中表示缩小比例的是（ C ）

A．1：1 B． 2：1 C.1：2

第一章 制图基本知识与技能

第一节 机械制图国家标准的基本规定

一、图纸幅面和格式

1、基本幅面：A0、A1、A2、A3、A4。

要采用国家标准规定的幅面尺寸B×L B：表示图纸的短边L：表示图纸的长边

加长幅面：必要时允许采用加长幅面。加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

2、图框格式和尺寸

图框：在图纸上必须用粗实线画出图框。

图框有两种格式：留装订边和不留装订边。

同一产品中所以图样均应采用同一种格式。

图框尺寸：不留装订边的图纸，其四周边框的宽度相同（均为e）

留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。

3、标题栏和明细栏

标题栏一般应位于图纸的右下角。

标题栏中的文字方向为看图方向。

二、比 例

1、比例的定义：图样中图形与其实物相应要素的线性尺寸之比。

2、比例的种类：原值比例：即1:1；

放大比例：如2:1等；

缩小比例：如1:2等。

3、选择比例的原则：绘图时尽可能采用原值比例；

图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。

三、字体

1、基本要求：

（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

（2）字体高度（h）的公称尺寸系列为：1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种，字体的高度代表字体的号数。

（3）汉字应写成长仿宋体字，并采用规定的简化字，汉字的高度h不应小于3.5mm。

（4）字母和数字分A型和B 型；常采用B型字体。

（5）字母和数字可以写成斜体和直体；斜体向右倾斜，与水平线成75°。

（6）用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。

（7）同一图样上，只允许选用一种形式的字体。

四、 图线

1、基本线型（9种）

粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。

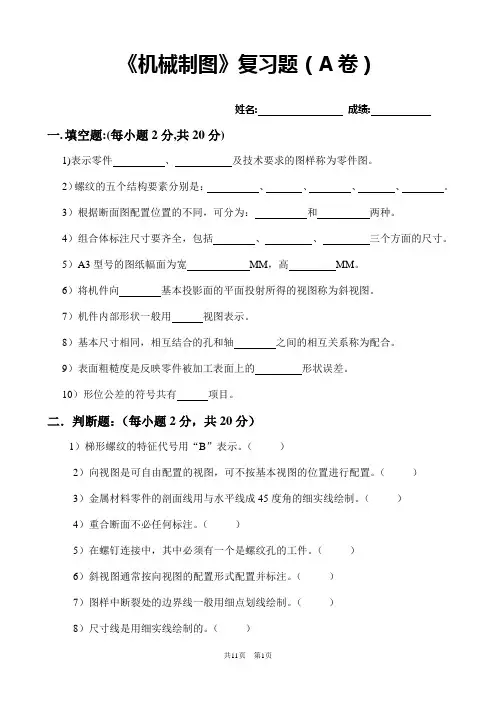

共11页 第1页 《机械制图》复习题（A卷）

姓名: 成绩:

一. 填空题:(每小题2分,共20分)

1)表示零件 、 及技术要求的图样称为零件图。

2）螺纹的五个结构要素分别是： 、 、 、 、 。

3）根据断面图配置位置的不同，可分为： 和 两种。

4）组合体标注尺寸要齐全，包括 、 、 三个方面的尺寸。

5）A3型号的图纸幅面为宽 MM，高 MM。

6）将机件向 基本投影面的平面投射所得的视图称为斜视图。

7）机件内部形状一般用 视图表示。

8）基本尺寸相同，相互结合的孔和轴 之间的相互关系称为配合。

9）表面粗糙度是反映零件被加工表面上的 形状误差。

10）形位公差的符号共有 项目。

二．判断题：（每小题2分，共20分）

1）梯形螺纹的特征代号用“B”表示。（ ）

2）向视图是可自由配置的视图，可不按基本视图的位置进行配置。（ ）

3）金属材料零件的剖面线用与水平线成45度角的细实线绘制。（ ）

4）重合断面不必任何标注。（ ）

5）在螺钉连接中，其中必须有一个是螺纹孔的工件。（ ）

6）斜视图通常按向视图的配置形式配置并标注。（ ）

7）图样中断裂处的边界线一般用细点划线绘制。（ ）

8）尺寸线是用细实线绘制的。（ ）

9）在配合制的选择中，一般优先采用基孔制配合。（ ）

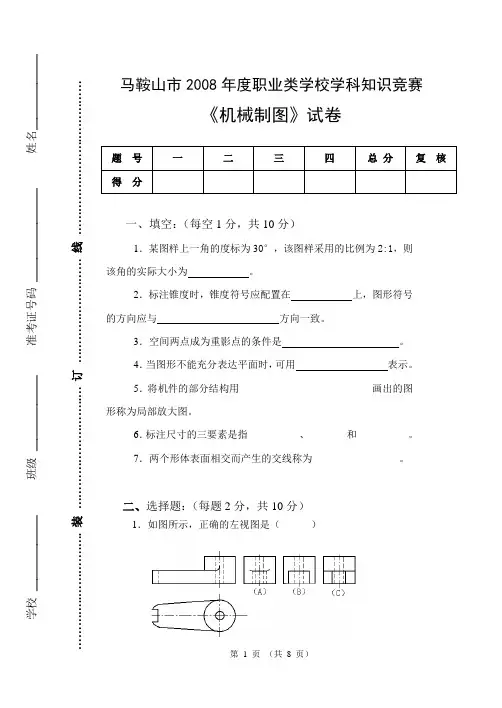

第 1 页 （共 8 页） 马鞍山市2008年度职业类学校学科知识竞赛

《机械制图》试卷

题

号

一 二 三 四 总 分 复 核

得 分

一、填空：（每空1分，共10分）

1．某图样上一角的度标为30°，该图样采用的比例为2:1，则该角的实际大小为 。

2．标注锥度时，锥度符号应配置在 上，图形符号的方向应与 _____________方向一致。

3．空间两点成为重影点的条件是 ___ 。

4．当图形不能充分表达平面时，可用 ____ 表示。

5．将机件的部分结构用__________________________画出的图形称为局部放大图。

6．标注尺寸的三要素是指__________、________和__________。

7．两个形体表面相交而产生的交线称为_________________。

二、选择题：（每题2分，共10分）

1．如图所示，正确的左视图是（ ）

学校 _____________ 班级 _____________ 准考证号码 ________________ 姓名_____________

…………..………….…. 装 ………………………..… 订 ……………………… 线 …………………….…………… 第 2 页 （共 8 页） 2．如图所示，正确的左视图是（ ）。

3．如图所示，图形正确的左视图是（ ）

4．关于图示尺寸φ20的哪种说法是正确的？（ ）

A．公差为0 B．公差为0.14 C．偏差为±0.07 D．公差为0.07

5．哪种符号表示表面可用任意方法获得？（ ）

第 3 页 （共 8 页） 三、补图题：（40分）
