01
数量(长度)在10000m及以下取样一组，10000m以上按照20000m取样一组，取样总数不少于两组。 《额定电压35KV及以下铜芯、铅芯塑料绝缘电力电缆》GB 12706－91 2．检验项目： 导体电阻、耐压试验、绝缘电阻、结构尺寸检查、老化前机械性能测试、标志检验 3．取样范围：50m㎡及以下的220/380Ⅴ用电线路的电线，其余部分根据实际情况决定是否取样或取样的批量； 4．取样批量：按照进场的同一生产厂家、同一规格型号的材料数量为基数取样，材电线电缆进场检验报告(无表式)GD2109001 l．检验依据： 《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023－1997 《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》JB 8734－1998 《额定电压450/750V及以下橡皮绝缘电缆》GB 5013－1997
数不少志检验；情况决样，材料

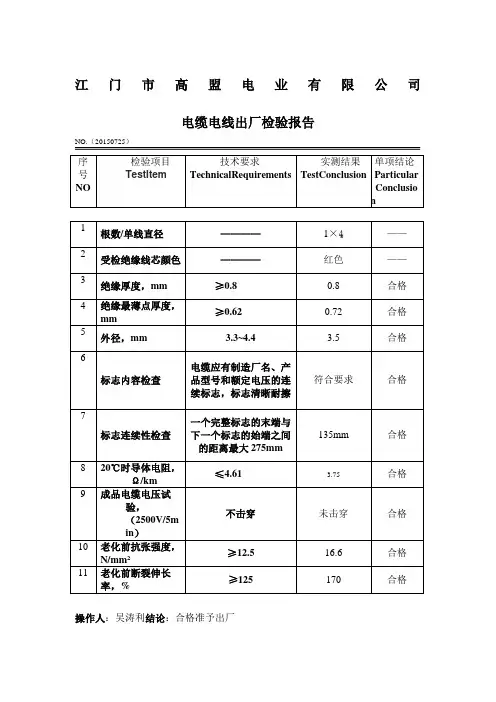

江门市高盟电业有限公司
电缆电线出厂检验报告
NO.（20150725）
操作人：吴涛利结论：合格准予出厂 序号
NO 检验项目
TestItem 技术要求
TechnicalRequirements 实测结果
TestConclusion 单项结论Particular
Conclusion
1 根数/单线直径 ———— 1×4 ——
2 受检绝缘线芯颜色 ———— 红色 ——
3 绝缘厚度，mm ≥0.8 0.8 合格
4 绝缘最薄点厚度，mm ≥0.62 0.72 合格
5 外径，mm 3.3~4.4 3.5 合格
6
标志内容检查 电缆应有制造厂名、产品型号和额定电压的连续标志，标志清晰耐擦 符合要求 合格
7
标志连续性检查 一个完整标志的末端与下一个标志的始端之间的距离最大275mm 135mm 合格
8 20℃时导体电阻，Ω/km ≤4.61 3.75 合格
9 成品电缆电压试验，（2500V/5min） 不击穿 未击穿 合格
10 老化前抗张强度，N/mm2 ≥12.5 16.6 合格
11 老化前断裂伸长率，% ≥125 170 合格
电线电缆检测报告模板（一）
引言概述本文档为电线电缆检测报告模板，对电线电缆进行全面的检测和分析，以确保其质量和安全性。本报告总结了电线电缆的检测结果，并提供了详细的分析和建议。正文内容
1. 检测对象 - 检测范围：本次检测的电线电缆范围包括XX地区的住宅、商业建筑及公共设施等。
- 检测标准：本次检测遵循国家相关标准和行业规范，以确保电线电缆的符合性和安全性。
2. 检测方法 - 抽样检测：通过抽取电线电缆样本，进行实验室测试，以获取准确的电气性能和安全性能数据。
- 现场检测：通过对电线电缆的视觉检查和物理测试，检查电缆的外观和机械性能，以确定其是否存在磨损、老化等问题。
3. 检测结果与分析 - 电气性能检测：通过实验室测试，得出电线电缆的导通性、绝缘电阻、耐压等方面的数据，并与标准进行对比分析。
- 外观检测：根据现场检测的结果，对电线电缆的外观进行评估，发现可能存在的损坏、漏电等问题。
- 机械性能检测：通过对电线电缆的物理测试，检查其拉伸强度、耐磨性和耐压性等机械性能指标。4. 结论与建议 - 结论：根据检测结果和分析，对电线电缆进行综合评估，给出是否合格的总体结论。
- 建议：针对检测发现的问题，提出针对性的建议和措施，以改善电线电缆的质量和安全性。
5. 检测报告附件 - 实验室测试数据：提供电线电缆的电气性能测试数据，包括导通性、绝缘电阻、耐压等方面的测试结果。
- 现场检测记录：提供对电线电缆外观和机械性能的现场检测记录，包括照片、测试数据和评估结果等。总结本报告通过对电线电缆的全面检测和分析，给出了关于电线电缆质量和安全性的准确评估。建议根据本报告中的结论和建议，采取相应的措施来改善电线电缆的质量和安全性，以确保其在使用过程中的可靠性和稳定性。
XXX电线电缆有限公司
确认检验记录（护套线） 编号: QDJL2014.6
产品名称 型号规格及颜色
制造商 生产数量 抽检数量
生产日期 检验日期
检验项目 技术要求 检验结果
1＃芯线 2＃芯线 3＃芯线
外观标识检查 颜色
应有制造厂、型号、电压等级和CCC标志
标志首尾距离不得大于550MM
用粘水的棉布擦拭10次, 标志仍清晰可辨
结构尺寸检查 绝缘平均厚度；≥ mm
绝缘最薄点厚度: ≥ mm
护套平均厚度: ≥ mm
护套最薄点厚度: ≥ mm
平均
外径： 下限: × mm
上限: × mm
上限： × mm
椭圆度≤ 15%
电压试验 成品电缆10米, 浸水1小时后, 施加50HZ、KV电压, 历史5分钟, 应不击穿
绝缘线芯5米, 浸水1小时后, 施加50HZ、KV电压, 历史5分钟, 应不击穿
导体结构 第 种绞合结构, 铜/铝
最大单线直径: ≤ mm
最少根数: ≥
最少根数： ≥
导体电阻 R20≤ Ω/KM
导通试验
编织密度 ≥ %
检验结果 □合格 □不合格
耐压仪/高压试验台运行检查结论 □合格 □不合格 操作员 1、 取样: 取一根12米长的单芯电线, 按试验方法规定接线并施加电压, 电压升至获证产品的最高实验电压值并保持10分钟, 如果未击穿, 则将其作为运行检查的样件。
2、 检查方法：①将高压台的电压端和地线端一起放入水中, 按试验方法规定施加电压, 应立即报警（无法升高电压）。②将样件防如水中, 按试验方法规定接线并施加电压, 电压升至获证产品的最高试验电压值并保持5分钟,
电缆检测报告
一、引言
电缆是电力系统中重要的组成部分，其性能直接影响到电力系统的稳定性和安全性。为了确保电缆的性能符合要求，需要对电缆进行定期的检测和维护。本报告将对一段电缆进行检测和分析，并提供相应的检测结果和建议。
二、检测目的
本次检测的目的是对一段电缆进行电气性能和机械性能的检测，以确保其性能符合相关标准和规定。通过对电缆的检测和分析，可以及时发现潜在的问题，避免因电缆故障导致的电力系统事故。
三、检测设备和方法
本次检测使用了专业的电缆检测设备，包括电气性能测试仪、耐压试验仪、绝缘电阻测试仪、机械性能试验机等。检测方法包括外观检查、尺寸测量、电气性能测试、机械性能试验等多个方面。
四、检测结果与分析
1、外观检查：电缆表面光滑，无划痕、起皮、气泡等问题，符合外观质量要求。
2、尺寸测量：电缆的直径、导体截面积、绝缘层厚度等尺寸均符合标准要求。
3、电气性能测试：通过电气性能测试仪对电缆的交流电阻、绝缘电阻、耐压性能进行了测试。测试结果显示，电缆的交流电阻和绝缘电阻均符合标准要求，耐压性能良好。
4、机械性能试验：通过机械性能试验机对电缆进行了拉伸、弯曲、扭转等试验，以检测电缆的机械性能。测试结果显示，电缆的机械性能符合标准要求。
五、结论与建议
本次检测结果表明，该段电缆的电气性能和机械性能均符合相关标准和规定。为了确保电缆的长期稳定运行，建议定期进行电缆的检测和维护，及时发现和处理潜在的问题。加强电缆的管理和维护，防止电缆受到机械损伤和环境因素的影响。
电缆分支箱出厂检测报告
一、概述 本报告旨在总结电缆分支箱的出厂检测结果，以确保其满足相关质量标准和用户需求。检测涵盖了电缆分支箱的外观、尺寸、电气性能、环境适应性等多个方面。
二、检测设备和方法
1、检测设备：我们使用了高精度的测量设备，包括数字式万用表、绝缘电阻测试仪、耐压测试仪等，以确保测试结果的准确性。
2、检测方法：根据相关标准和用户需求，对电缆分支箱的外观、尺寸、电气性能、环境适应性等方面进行了详细检测。
