TL431中文资料

.

. TL431中文资料简介

介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

特点：

•可编程输出电压为36V

•电压参考误差：±0.4％ ，典型值@25℃（TL431B）

•低动态输出阻抗，典型0.22Ω

•负载电流能力1.0mA to 100mA

•等效全范围温度系数50 ppm/℃典型

• 温度补偿操作全额定工作温度范围

•低输出噪声电压

图1 TO92封装引脚图 .

.

图2 8脚封装引脚功能

图3 SOP-8 贴片封装引脚图 .

.

图4 TL431符号及内部方框图

图5

TL431内部电路图

MAXIMUM RATINGS (Full operating ambient temperature range applies, unless

otherwise noted.)最大额定值（环境温度范围适用，除非另有说明。 ）

Rating 参数 Symbol 数值 Unit .

. 符号 单位

Cathode to Anode Voltage阴极阳极电压 VKA 37 V

Cathode Current Range, Continuous 阴极电流范围，连续 IK –100 to +150 mA

Reference Input Current Range, Continuous 参考输入电流范围，连续 Iref –0.05 to +10 mA

tl431中文资料_tl431功能引脚图解

TL431是一个具有良好的热稳定性能的三端可调精密电压基准IC，它的外形很像晶体管，但是，和晶体管完全是

两码事，准确的说，三端取样集成电路不是晶体管，而是个

IC。

因为可靠等优点，所以广泛应用在各种电源电路中，

比如说可调稳压电源，开关电源等等。 它的封装形式：TO - 92、SOT - 89、SOT - 23

TL431外形与内部结构如图所示：

三个引脚分别为阴极（K），阳极（A）和取样（R，有时也用G表示）。从图可以看出，R端接在内部比较放大器

的同相输入端。当R端电压升高时，比较放大器的输出端电

压也上升，即内部晶体管基极电压上升，导致其集电极电压下降，即k端电压下降。

这个是TL43的基本应用电路图，大家有兴趣可以自行分析了解：

以下是三端取样集成电路TL431的测量数据：1，档

位调在KΩ，红表笔接A（阳极），黑表笔接R（取样）：阻值为无穷大。黑表笔接K（阴极）：阻值为16KΩ。

2，档位调在KΩ，黑表笔接A（阳极），红表笔接R（取样）：阻值为3.5KΩ。红表笔接K（阴极），：阻值为22KΩ。

3，黑表笔接R，红表笔接K，阻值无穷大。黑表笔接

K，红表笔接R，阻值为5KΩ

代换：可以用CJ431、KlA431等器件替，ML431，

YL431，ZTL431都可以。

未知驱动探索，专注成就专业

1

tl431中文资料

TL431是一种精确的可调节精密稳压器，它能提供从0到36V之间的稳定电压，输出电流能够达到100mA。该器件在大多数线性稳压器的设计中被广泛应用。

TL431采用了BJT（双极型）输出级以及内部参考电压源，它能通过调节两个外部电阻来得到所需的输出电压。此外，它还具有内部过压保护器，能够帮助保护负载免受电源峰值和瞬态电压的影响。

TL431还具有内部低压零点偏移电路，以及低温漂移特性，这意味着在不同环境下，输出电压的稳定性和精度都能得到良好的保证。

此外，TL431还具有短路保护特性，当输出端短路或负载故障时，它能自动关断输出电流，保护负载和电源。

未知驱动探索，专注成就专业

2

在实际应用中，TL431可用于各种电源系统和稳压电路的设计。例如，它可用于调节电压转换器、电源管理电路、电动机控制、电池充电器等领域。

总的来说，TL431是一款功能齐全、性能稳定的可调节稳压器，它在电源系统和稳压电路设计中能够提供精确的稳定电压输出。

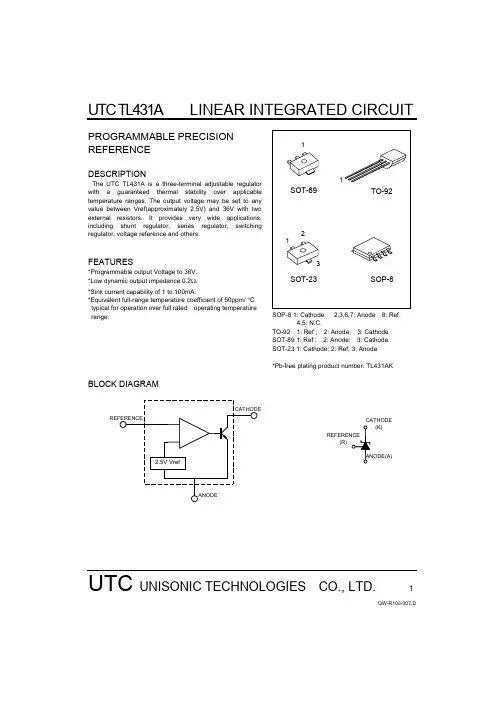

UTC TL431A

LINEAR INTEGRATED CIRCUIT

UTC

UNISONIC TECHNOLOGIES CO., LTD.

1

QW-R103-007,D

PROGRAMMABLE PRECISION

REFERENCE

DESCRIPTION

The UTC TL431A is a three-terminal adjustable regulator

with a guaranteed thermal stability over applicable

temperature ranges. The output voltage may be set to any

value between Vref(approximately 2.5V) and36V with two

external resistors. It provides very wide applications,

including shunt regulator, series regulator, switching

regulator, voltage reference and others.

FEATURES

*Programmable output Voltage to 36V.

*Low dynamic output impedance 0.2Ω.

*Sink current capability of 1 to 100mA.

*Equivalent full-range temperature coefficient of 50ppm/ °C

typical for operation over full rated operating temperature

range.

TO-921

SOP-8SOT-891

SOT-2312

3

SOP-8 1: Cathode 2,3,6,7: Anode 8: Ref.
