AUTO CAD制图教案（2011）
第一课时：
1.如何启动Auto CAD软件
2.了解Auto CAD软件的发展历程
Auto CAD是美国Autodesk公司推出的通用计算机辅助绘图和设计（Computer Aided Design）软件包。
Auto CAD1.0——1982年12月；Auto CADR14——1997年上半年推出，32位，全面支持Windows95；
Auto CADR14中文版——1998年，第一次使用简体中文语言的本地化产品；Auto CAD2000——1999年；Auto
CAD2008——2007年；
3、CAD工作界面的认识
标题栏、菜单栏、工具栏、绘图区、命令行、状态栏
4、鼠标键盘的操作：
鼠标左键：选择对象，拾取点
鼠标中键：滚动表示缩放视图 按下中键拖动表示平移视图
鼠标右键：弹出快捷菜单。
键盘常用键：ESC取消 空格/回车：结束某一命令或重复最后一次输入的命令
5、数据的输入方式：
任何图形的数据输入都可以归纳为点的输入。
1、光标中心拾取。
2、键盘数据输入：
(1).绝对直角坐标输入法:（X，Y）
绝对输入法：输入的点的以前屏幕左下角原点（0，0，0）为坐标原点。
总是相对于世界坐标系原点输入。
(2).相对直角坐标输入法：（@X，Y）
输入的点以前一点为相对坐标原点。
相对于前一点的数值输入。
(3) 绝对极坐标输入法：（L
输入的点以世界坐标系为基准。
(4).相对极坐标输入法（@L
输入的点以前一点为坐标原点，两点的距离为极长L，两点的连线与X轴正方向的夹角为极角A。
角度的设置：
正角度的方向是沿着逆时针方向，负角度的方向沿着顺时针的方向。
6、绘图区域及单位设置：
Limits：设置作图区域的左下角和右上角坐标(根据要绘制图形的大小确定)
Un：设置绘输图单位
7、工具栏及快捷键的设置
“视图”--------“工具栏” to命令

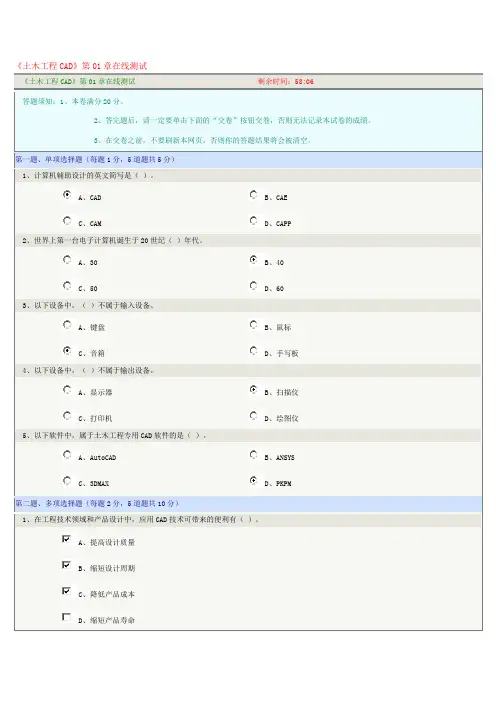

《土木工程CAD》第01章在线测试
《土木工程CAD》第01章在线测试 剩余时间： 58:06
答题须知：1、本卷满分20分。
2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
1、计算机辅助设计的英文简写是（ ）。
A、CAD B、CAE
C、CAM D、CAPP
2、世界上第一台电子计算机诞生于20世纪（ ）年代。
A、30 B、40
C、50 D、60
3、以下设备中，（ ）不属于输入设备。
A、键盘 B、鼠标
C、音箱 D、手写板
4、以下设备中，（ ）不属于输出设备。
A、显示器 B、扫描仪
C、打印机 D、绘图仪
5、以下软件中，属于土木工程专用CAD软件的是（ ）。
A、AutoCAD B、ANSYS
C、3DMAX D、PKPM
第二题、多项选择题（每题2分，5道题共10分）
1、在工程技术领域和产品设计中，应用CAD技术可带来的便利有（ ）。
A、提高设计质量
B、缩短设计周期
C、降低产品成本
D、缩短产品寿命 E、有助于产品数据的高效管理
2、计算机辅助4C系统是指（ ）。
A、CAD
B、CAE
C、CAM
D、CAO
E、CAPP
3、CAD技术的起源与发展，主要经历了以下哪几个时期：（ ）。
A、准备酝酿期
B、初步应用期
C、蓬勃发展期
D、成熟完善期
E、登峰造极期
4、CAD硬件系统包括（ ）。
A、运算器
B、控制器
C、存储器
D、输入设备
E、输出设备
5、CAD软件系统包括哪几个层次的软件。（ ）
A、系统软件
B、支撑软件
C、应用软件
D、杀毒软件 E、网络软件
第三题、判断题（每题1分，5道题共5分）
1、计算机辅助设计的英文简写是CAM。
DOI：10．19392/j．cnki．1671-7341．201922025
CAD在土木工程制图教学中的应用研究
刘欣欣李涛
商洛学院城乡规划与建筑工程学院陕西商洛726000
摘要：文章分析了土木工程制图课程的特点，指出该课程现有教学过程中尺规作图的速度慢、不精确等缺点，并将AutoCAD
软件引入到土木工程制图课程教学中，以具体的实例展示了该软件在教学当中的便捷性、精确性以及可视性。
关键词：土木工程制图；教学方法；AutoCAD
中图分类号：G520文献标识码：A
高校土木工程课程教学中长期的痛点是尺规作图慢和精
度低、图形的可视性差等缺点。计算机辅助绘图技术的发展，
使得电脑绘图的便利性和高效性是传统绘图方式无法比拟的，
如果将绘图软件应用到土木工程制图课程的教学中，将会大幅
的节省课堂中尺规作图的时间，同时其视图角度也更容易让学
生接受。在国家推行应用技术型大学的背景下，将绘图软件应
用到工程制图课程中已是迫在眉睫。为此本文将AutoCAD在
工程制图课程教学中的具体应用对该课程的教学方法的改革
进行探讨。
一、土木工程制图课程的特点
工程制图是土木、建筑等专业的基础专业课，主要分为两
个部分即画法几何和专业制图两部分。［1］画法几何部分主要内
容是投影方法，其中正投影是土木工程相关专业的重点。该部
分内容要求学生有一定的空间想象能力，教学难度大，往往学
时分配较多。专业制图部分，对土木工程专业学生来说主要包
括建筑施工图和结构施工图。［2］相信目前为止多数高校的制图
课依然主要是尺规作图，尺规作图存在几个一直存在的绘图速
度慢，图形不够精确，图形修改麻烦等影响教学效果的问题。［3］
二、课程教学的改革与实践
（一）将AutoCAD应用于课堂教学
针对课程中重点的投影部分，传统尺规绘图由于制图工具
的误差以及粉笔画线的精确度等方面的原因，三维坐标系的
XYZ坐标轴不可能十分精确，如图1所示的空间形体三面投影
直观性较差，［4］但若结合图2的AutoCAD来表达就会更加形象
全国2008年7月高等教育自学考试土木工程制图试题
课程代码:02386
一、单项选择题(本大题共5小题,每小题1分,共5分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.
1.在建筑平面图中,墙体的线型采用( )
A.细实线
B.粗实线
C.细虚线
D.单点长画线
2.一条直母线沿两条交叉直线移动并平行于某导平面,形成的曲面为( )
A.回转面
B.螺旋面
C.双曲抛物面
D.单叶回转双曲面
3.土建图中,材料图例表示( )
A.自然土
B.混凝土
C.钢筋混凝土
D.天然石料 4.在结构平面图中,构件代号YTB表示( )
A.雨篷板
B.阳台板
C.预制多孔板
D.楼梯板
5.截切圆柱体的侧面投影图为( )
二、填空题(本大题共5小题,每小题1分,共5分)
请在每小题的空格中填上正确答案.错填、不填均无分.
6.在地形图中,等高线稀疏的地方,表示地面的坡度较_____.
7.使用绘图软件,当由键入点（X,Y）为相对坐标时,应键入_____.
8.在绘图软件中,图层的属性包括开关、颜色及_____等.
9.平面内对H面的最大斜度线与平面内的水平线_____.
10.在某一张建施图中,有详图符号,编号5其意为_____.
三、判定两直线的相对位置（平行、相交、交叉）.
（本大题共4小题,每小题1分,共4分）
11._____ 12._____ 13._____ 14._____
四、已知正方形ABCD为铅垂面,边AB为水平线,完成ABCD的两面投影.（本大题5分）
15.
五、画出立体的正面斜二轴测图.（本大题10分）
16.
六、补出立体的第三投影图（本大题共2小题,每小题8分,共16分）
17.求正面（V面）投影图 18.求水平（H面）投影图
七、求作三棱柱与三棱台相贯线的水平投影和侧面投影.（本大题10分）
