— 1 — 申菱门机调试资料

变频器操作步骤：

1）使变频器处于停止工作状态下，显示器显示000

2）按方式键[MODE]连接按三次：显示器显示P01

3）用上下键调整到所需参数

4）按设定键[SET]，再用上下键调整数值

5）按设定键[SET]，写入参数

6）按方式键[MODE]，使变频器回到原状态；显示器显示000

六、操作调试过程中应留意的问题：

1、不要将沟通电源接到输出端子（U/T1、V/T2、W/T3）上；

2、输入电源不得超过240VAC，且应是稳定的电压，以免过电压烧坏变频器；

3、防止变频器进水，以免造成短路而烧坏变频器。

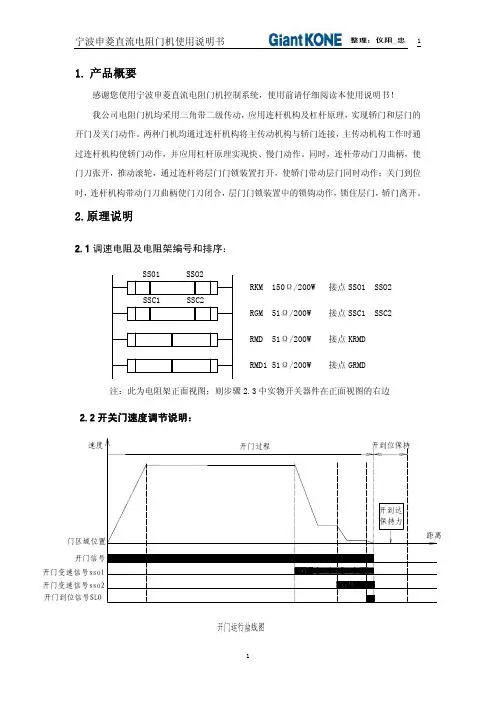

巨人通力申菱直流电阻门机调试资料-1

宁波申菱直流电阻门机使用说明书 1

1. 产品概要

感谢您使用宁波申菱直流电阻门机控制系统，使用前请仔细阅读本使用说明书！

我公司电阻门机均采用三角带二级传动，应用连杆机构及杠杆原理，实现轿门和层门的

开门及关门动作。两种门机均通过连杆机构将主传动机构与轿门连接，主传动机构工作时通

过连杆机构使轿门动作，并应用杠杆原理实现快、慢门动作。同时，连杆带动门刀曲柄，使

门刀张开，推动滚轮，通过连杆将层门门锁装置打开，使轿门带动层门同时动作；关门到位

时，连杆机构带动门刀曲柄使门刀闭合，层门门锁装置中的锁钩动作，锁住层门，轿门离开。

2.原理说明

2.1调速电阻及电阻架编号和排序：

SS01 SSO2

RKM 150Ω/200W 接点SSO1 SSO2

SSC1 SSC2

RGM 51Ω/200W 接点SSC1 SSC2

RMD 51Ω/200W 接点KRMD

RMD1 51Ω/200W 接点GRMD

注：此为电阻架正面视图；则步骤2.3中实物开关器件在正面视图的右边

2.2开关门速度调节说明：

开门信号

速度开门过程

开到达保持力

距离开到位保持

门区域位置

开门变速信号sso1

开门变速信号sso2开门到位信号SLO

1宁波申菱直流电阻门机使用说明书 2

关门变速信号ssc

关门变速信号ssc2关门到位信号SLC关门信号速度

门区域位置关门过程

关到达保持力

距离关到位保持

2.3 各开关动作距离说明

触点接通触点断开

A B

SSO2 SSC2

C D

SSO1 SSC1

E F

SLO SLC

开门过程关门过程

A B C D E F

100—200 100—200 300—400400—5008—12 10—20

注：单位（mm）以上数据仅供参考

2.4 开门机的调节

2宁波申菱直流电阻门机使用说明书 3

开门机的主要包括：速度的快慢、曲线的合理性等。该门机的调节是通过变阻来实现的。

调节前先将各变阻触点做好标记，然后依次滑动变阻触点。当调节到预期的效果后，锁定。

申菱门机调试说明
