电力电容器的维护与运行管理

电容器的运行、试验和检修

一、电容器组的操作

为了保证电容器组的安全运行，电容器组的操作应遵守以下各项：

1.正常情况下全站停电操作时，应先拉开电容器组断路器（或隔离开关），后拉开各路出线断路器，最后拉开进线断路器。恢复送电时，应先合进线断路器，再合各出线断路器，最后合电容器组的断路器（或隔离开关）。事故情况下，全站无电后必须将电容器组断路器（或隔离开关）拉开。这是因为变电所母线无负荷时，母线电压可能较高，有可能超过电容器的允许电压，对电容器的绝缘不利。另外，电容器组可能与空载变压器产生共振而使过流保护动作。因此应尽量避免无负荷空投电容器这一情况。2.电容器组断路器掉闸后不应立即抢送，保护熔丝熔断后，再为查明原因之前也不准更换丝送电。这是因为电容器组断路器掉闸或熔丝熔断都可能是电容器故障引起的。只有经过检查确系外部原因造成的掉闸或熔丝熔断后，才能再次合闸试送。3.电容器组禁止带电荷合闸。电容器组切除3min后才能进行再次合闸。 在交流电路中，如果电容器带有电荷时合闸，则可能使电容器承受2倍左右的额定电压的峰值，甚至更高。这对电容器是有害的，同时也会造成很大的冲击电流，使断路器掉闸或熔丝熔断。因此，电容器组每次切除后必须随即进行放电，待电荷消失后方可再次合闸。所以电容器组每次重新合闸，必须在电容器组断开3min后进行。

二、运行中电容器组的巡视和检查

对运行中的电容器组应进行日常巡视检查、定期停电检查。在发生断路器掉闸、熔丝熔断等现象后，应进行额外的特殊巡视检查。

1.电容器组的日常巡视检查应由变、配电站的运行值班人员进行。夏季的巡视检查应安排在室温最高时进行，其它时间可在系统电压最高时进行。如果不停电检查有困难时，可以短时间停电以便更好地进行检查。进行这种检查时，主要应注意观察电容器外壳有无膨胀，有无漏油的痕迹，有无异常的声响及火花，示温蜡片的溶化情况；检查熔丝是否熔断；观察电压表、电流表、温度表的数值并记入运行记录簿，对发现的其它缺陷亦应进行纪录。 上述巡视检查如须将电容器组停电时，除电容器组自动放电外，还应进行人工放电，并悬挂临时接地线。否则运行值班人员不能触及电容器。 2.电容器组的定期停电检查，一般应进行1次/月。其检查内容除同日常巡视检查项目外，尚应检查各部螺栓紧固点的松紧及接触情况，检查放电回路的完整性，检查通风道的灰尘并清扫电容器的外壳、绝缘子及支架等处的灰尘，检查电容器外壳的保护接地线，检查电容器组的继电保护装置的动作情况，检查电容器组的断路器、馈线等 3.当电容器组发生断路器跳闸、保护熔丝熔断等现象后，应立即进行特殊巡视检查。对室外电容器组、遇雷、风、雨、雪等恶劣天气时，也应进行特殊巡视检查。特殊巡视检查的项目除上述各项外，必要时应对电容器进行试验，在查不出故障原因之前不应合闸送电

第 - 1 - 页 共 9 页 分类编号：20130318

******电力电容器运行维护手册

*********** 有 限 公 司

二零一三年三月十八日

第 - 2 - 页 共 9 页 说明

由于电力产品在运行中受外部条件影响很大，在施工过程中务必请专业人士进行安装，应严格按照工艺要求进行施工。后期使用和维护对电力元件的寿命影响是至关重要的，加强对运行、维护人员的培训，防止不规范的操作习惯，可以有效避免误操作对人身和产品造成的损害；对产品定期保养和维护，可以延长产品寿命，保证电力系统安全、稳定运行。

对在后期使用和维护工程中出现的问题，应认真总结和查找原因，不能用简单的方法进行恢复，比如“烧保险”往往是由于元件或者线路故障造成的，如果简单地更换保险，往往还会烧掉。这种处理方法不仅延长了解决问题时间，而且会对其他相关元件造成伤害。这就对运行、维护人员的专业知识提出更高的要求，必须对所维护的设备的工作原理十分了解，盲目的解决问题方法只会扩大故障问题。

对于运行中发现的问题，如果没有有效的解决方法，应请专业人士进行解决。本手册对我司产品的正确操作规范和后期维护，都有详尽的说明，务必遵照执行，对于不足之处，望不吝赐教，谢谢！

第 - 3 - 页 共 9 页 一、 电力电容器的运行及维护

电力电容器（以下简称电容器）是电力系统中最常见的电力元器件之一，它主要作用是向电力系统提供无功功率，提高功率因数，减少线路损耗和压降；操作不当会造成变形、“涨肚”、导线烧断、甚至爆炸的危险，应注意以下事项：

1、电容器安装注意事项：

（1）电容器应安装在干燥、通风的场所，由于电容器工作会产生大量热量，因此应远离对温度要求较高的设备。

（2）应按照电容器规格选择合适的导线，最好选用软导线，禁止简单镀锡处理后直接压接导线；如果采用单股硬导线应压接端子，并保证有足够大的接触面，压接螺丝应锁紧。

（3）电容器的接线正确，铭牌电压应与电网额定电压相同。

电力电容器的维护与运行管理

摘要：电力电容器是一种静止的无功补偿设备。它的主要作用是向电力系统提供无功功率，提高功率因数。采用就地无功补偿，可以减少输电线路输送电流，起到减少线路能量损耗和压降，改善电能质量和提高设备利用率的重要作用。现将电力电容器的维护和运行管理中一些问题，作一简介，供参考。

关键词：电力电容器；维护；运行；管理

1、电力电容器的保护

(1)电容器组应采用适当保护措施，如采用平衡或差动继电保护或采用瞬时作用过电流继电保护，对于3.15kV及以上的电容器，必须在每个电容器上装置单独的熔断器，熔断器的额定电流应按熔丝的特性和接通时的涌流来选定，一般为1.5倍电容器的额定电流为宜，以防止电容器油箱爆炸。

(2)除上述指出的保护形式外，在必要时还可以作下面的几种保护：

如果电压升高是经常及长时间的，需采取措施使电压升高不超过1.1倍额定电压。

用合适的电流自动开关进行保护，使电流升高不超过1.3倍额定电流。

如果电容器同架空线联接时，可用合适的避雷器来进行大气过电压保护。

在高压网络中，短路电流超过20A时，并且短路电流的保护装置或熔丝不能可靠地保护对地短路时，则应采用单相短路保护装置。

(3)正确选择电容器组的保护方式，是确保电容器安全可靠运行的关键，但无论采用哪种保护方式，均应符合以下几项要求：

保护装置应有足够的灵敏度，不论电容器组中单台电容器内部发生故障，还是部分元件损坏，保护装置都能可靠地动作。

能够有选择地切除故障电容器，或在电容器组电源全部断开后，便于检查出已损坏的电容器。

在电容器停送电过程中及电力系统发生接地或其它故障时，保护装置不能有误动作。

保护装置应便于进行安装、调整、试验和运行维护。

消耗电量要少，运行费用要低。

(4)电容器不允许装设自动重合闸装置，相反应装设无压释放自动跳闸装置。主要是因电容器放电需要一定时间，当电容器组的开关跳闸后，如果马上重合闸，电容器是来不及放电的，在电容器中就可能残存着与重合闸电压极性相反的电荷，这将使合闸瞬间产生很大的冲击电流，从而造成电容器外壳膨胀、喷油甚至爆炸。

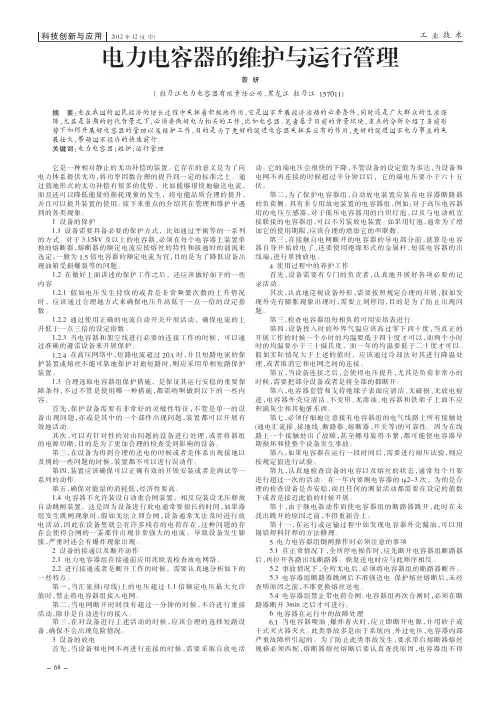

2012年12月（中）工业技术科技创新与应用电力电容器的维护与运行管理曾妍（牡丹江电力电容器有限责任公司，黑龙江牡丹江157011）它是一种相对静止的无功补偿的装置。它存在的意义是为了向电力体系提供无功，将功率因数合理的提升到一定的标准之上。通过就地形式的无功补偿有很多的优势，比如能够很快地输送电流，而且还可以降低能量的损耗现象的发生，将电能品质合理的提升，并且可以提升装置的使用。接下来重点的介绍其在管理和维护中遇到的各类现象。1设备的保护1.1设备需要具备必要的保护方式，比如通过平衡等的一系列的方式。对于3.15kV及以上的电容器，必须在每个电容器上装置单独的熔断器，熔断器的额定电流应按熔丝的特性和接通时的涌流来选定，一般为1.5倍电容器的额定电流为宜，目的是为了降低设备出现油箱受损爆裂等的问题。1.2在做好上面讲述的保护工作之后，还应该做好如下的一些内容1.2.1假如电压发生持续的或者是非常频繁次数的上升情况时，应该通过合理地方式来确保电压升高低于一点一倍的设定指数。1.2.2通过使用正确的电流自动开关开展活动，确保电流的上升低于一点三倍的设定指数。1.2.3当电容器和架空线进行必要的连接工作的时候，可以通过准确的避雷设备来开展保护。1.2.4在高压网络中，短路电流超过20A时，并且短路电流的保护装置或熔丝不能可靠地保护对地短路时，则应采用单相短路保护装置。1.3合理选取电容器组保护措施，是保证其运行安稳的重要保障条件，不过不管是使用哪一种措施，都需哟啊做到以下的一些内容。首先，保护设备需要有非常好的灵敏性特征，不管是单一的设备出现问题，亦或是其中的一个部件出现问题，装置都可以开展有效地活动。其次，可以有针对性的对由问题的设备进行处理，或者将器组的电源切断，目的是为了更加合理的检查受到影响的设备。第三，在设备为得到合理的送电的时候或者是体系出现接地以及别的一些问题的时候，装置都不可以进行误动作。第四，装置应该确保可以正确有效的开展安装或者是调试等一系列的动作。第五，确保对能量的消耗低，经济性要高。1.4电容器不允许装设自动重合闸装置，相反应装设无压释放自动跳闸装置。这是因为设备进行放电通常要很长的时间，如果器组发生跳闸现象时，假如无法立即合闸，设备通常无法及时进行放电活动，因此在设备里就会有许多残存的电荷存在，这种问题的存在会使得合闸的一霎那件出现非常强大的电流，导致设备发生膨胀，严重时还会有爆炸现象出现。2设备的接通以及断开动作2.1电力电容器组在接通前应用兆欧表检查放电网络。2.2进行接通或者是断开工作的时候，需要认真地分析如下的一些特点。第一，当汇流排(母线)上的电压超过1.1倍额定电压最大允许值时，禁止将电容器组接入电网。第二，当电网断开时间没有超过一分钟的时候，不许进行重接活动，除非是自动进行的接入。第三，在对设备进行上述活动的时候，应该合理的选择短路设备，确保不会出现危险情况。3设备的放电首先，当设备和电网不再进行连接的时候，需要采取自放电活动。它的端电压会很快的下降，不管设备的设定值为多达，当设备和电网不再连接的时候超过半分钟以后，它的端电压要小于六十五伏。第二，为了保护电容器组，自动放电装置应装在电容器断路器的负荷侧。具有非专用放电装置的电容器组，例如：对于高压电容器用的电压互感器，对于低压电容器用的白炽灯泡，以及与电动机直接联接的电容器组，可以不另装放电装置。如果用灯泡，通常为了增加它的使用期限，应该合理的增添它的串联数。第三，在接触自电网断开的电容器的导电部分前，就算是电容器自身开始放电了，还要使用绝缘形式的金属杆，短接电容器的出线端，进行单独放电。4使用过程中的养护工作首先，设备需要有专门的负责者，认真地开展好各项必要的记录活动。其次，认真地巡视设备外形，需要按照规定合理的开展，假如发现外壳有膨胀现象出现时，需要立刻停用，目的是为了防止出现问题。第三，检查电容器组每相负荷可用安培表进行。第四，设备投入时的外界气温应该高过零下四十度，当真正的开展工作的时候一个小时的均温要低于四十度才可以，而两个小时时的均温要小于三十摄氏度，而一年的均温要低于二十度才可以。假如实际情况大于上述的值时，应该通过冷却法对其进行降温处理，或者取消它和电网之间的连接。第五，当设备连接之后，会使得电压提升，尤其是负荷非常小的时候，需要把部分设备或者是将全部的都断开。第六，电容器套管和支持绝缘子表面应清洁、无破损、无放电痕迹，电容器外壳应清洁、不变形、无渗油，电容器和铁架子上面不应积满灰尘和其他脏东西。第七，必须仔细地注意接有电容器组的电气线路上所有接触处(通电汇流排、接地线、断路器、熔断器、开关等)的可靠性。因为在线路上一个接触处出了故障，甚至螺母旋得不紧，都可能使电容器早期损坏和使整个设备发生事故。第八，如果电容器在运行一段时间后，需要进行耐压试验，则应按规定值进行试验。第九，认真地检查设备的电容以及熔丝的状态，通常每个月要进行超过一次的活动。在一年内要测电容器的tg2～3次，为的是合理的检查设备是否安稳，而且任何的测量活动都需要在设定的值数下或者是接近此值的时候开展。第十，由于继电器动作而使电容器组的断路器跳开，此时在未找出跳开的原因之前，不得重新合上。第十一，在运行或运输过程中如发现电容器外壳漏油，可以用锡铅焊料钎焊的方法修理。5电力电容器组倒闸操作时必须注意的事项5.1在正常情况下，全所停电操作时，应先断开电容器组断路器后，再拉开各路出线断路器。恢复送电时应与此顺序相反。5.2事故情况下，全所无电后，必须将电容器组的断路器断开。5.3电容器组断路器跳闸后不准强送电。保护熔丝熔断后，未经查明原因之前，不准更换熔丝送电。5.4电容器组禁止带电荷合闸。电容器组再次合闸时，必须在断路器断开3min之后才可进行。6电容器在运行中的故障处理6.1当电容器喷油、爆炸着火时，应立即断开电源，并用砂子或干式灭火器灭火。此类事故多是由于系统内、外过电压，电容器内部严重故障所引起的。为了防止此类事故发生，要求单台熔断器熔丝规格必须匹配，熔断器熔丝熔断后要认真查找原因，电容器组不得摘要：电在我国的国民经济的增长过程中发挥着积极地作用，它是国家开展经济活动的必要条件，同时还是广大群众的生活保障，尤其是当期的时代背景之下，必须要做好电力相关的工作，比如电容器。笔者基于目前的背景环境，重点的分析介绍了当前形势下如何开展好电容器的管理以及维护工作，目的是为了更好的促进电容器发挥其应有的作用，更好的促进国家电力事业的发展壮大，带动国家经济的快速前行。关键词：电力电容器；维护；运行管理
