电力电容器的安全运行与检修

电容器的运行、试验和检修

一、电容器组的操作

为了保证电容器组的安全运行，电容器组的操作应遵守以下各项：

1.正常情况下全站停电操作时，应先拉开电容器组断路器（或隔离开关），后拉开各路出线断路器，最后拉开进线断路器。恢复送电时，应先合进线断路器，再合各出线断路器，最后合电容器组的断路器（或隔离开关）。事故情况下，全站无电后必须将电容器组断路器（或隔离开关）拉开。这是因为变电所母线无负荷时，母线电压可能较高，有可能超过电容器的允许电压，对电容器的绝缘不利。另外，电容器组可能与空载变压器产生共振而使过流保护动作。因此应尽量避免无负荷空投电容器这一情况。2.电容器组断路器掉闸后不应立即抢送，保护熔丝熔断后，再为查明原因之前也不准更换丝送电。这是因为电容器组断路器掉闸或熔丝熔断都可能是电容器故障引起的。只有经过检查确系外部原因造成的掉闸或熔丝熔断后，才能再次合闸试送。3.电容器组禁止带电荷合闸。电容器组切除3min后才能进行再次合闸。 在交流电路中，如果电容器带有电荷时合闸，则可能使电容器承受2倍左右的额定电压的峰值，甚至更高。这对电容器是有害的，同时也会造成很大的冲击电流，使断路器掉闸或熔丝熔断。因此，电容器组每次切除后必须随即进行放电，待电荷消失后方可再次合闸。所以电容器组每次重新合闸，必须在电容器组断开3min后进行。

二、运行中电容器组的巡视和检查

对运行中的电容器组应进行日常巡视检查、定期停电检查。在发生断路器掉闸、熔丝熔断等现象后，应进行额外的特殊巡视检查。

1.电容器组的日常巡视检查应由变、配电站的运行值班人员进行。夏季的巡视检查应安排在室温最高时进行，其它时间可在系统电压最高时进行。如果不停电检查有困难时，可以短时间停电以便更好地进行检查。进行这种检查时，主要应注意观察电容器外壳有无膨胀，有无漏油的痕迹，有无异常的声响及火花，示温蜡片的溶化情况；检查熔丝是否熔断；观察电压表、电流表、温度表的数值并记入运行记录簿，对发现的其它缺陷亦应进行纪录。 上述巡视检查如须将电容器组停电时，除电容器组自动放电外，还应进行人工放电，并悬挂临时接地线。否则运行值班人员不能触及电容器。 2.电容器组的定期停电检查，一般应进行1次/月。其检查内容除同日常巡视检查项目外，尚应检查各部螺栓紧固点的松紧及接触情况，检查放电回路的完整性，检查通风道的灰尘并清扫电容器的外壳、绝缘子及支架等处的灰尘，检查电容器外壳的保护接地线，检查电容器组的继电保护装置的动作情况，检查电容器组的断路器、馈线等 3.当电容器组发生断路器跳闸、保护熔丝熔断等现象后，应立即进行特殊巡视检查。对室外电容器组、遇雷、风、雨、雪等恶劣天气时，也应进行特殊巡视检查。特殊巡视检查的项目除上述各项外，必要时应对电容器进行试验，在查不出故障原因之前不应合闸送电

电容器运行与检修技术要点分析

摘 要 电容器在电力系统中是能够改善电能质量和稳定电压的重要设备，对电容器定期进行维护和检修是保证系统稳定运行必要条件。本文主要对电容器运行的影响因素及检修技术要点进行介绍。

关键词 电容器；运行；检修技术

电容器，（英文名称：capacitor，condenser）电容器通常简称为电容，用字母C表示。定义1：电容器，顾名思义是“装电的容器”，是一种容纳电荷的元器件。英文名称：capacitor。电容是电子设备当中大量使用的电子元件之一，广泛应用在电路中的隔直通交，耦合，旁路，滤波，调谐回路中，能量转换和控制等方面。定义2：电容器，任何两个彼此绝缘且相邻很近的导体（包括导线）间都能形成电容器。

1电容器的种类

电容器分为很多种，按照安装的方式可分为户内式和户外式；按照电压等级不同可分为高压和低压；按照相别可分为单相和三相；按照内部介质可分为液体介质和固体介质，液体介质则包括电容器油、蓖麻油、矿物油、硅油、氯化联苯和十二烷基苯，固体介质则包括聚丙烯薄膜、电缆纸和电容器纸等。

2 工作温度和环境温度

在电容器工作时，要控制内部介质的工作温度低于65℃，特殊情况下最高不能超过70℃，否则就会引起鼓肚或热击穿现象。电容器外壳工作温度要在环境温度和介质温度之间，一般为50℃～60℃，最高不得超过60℃。为了更有效的监视电容器工作温度，可将桐油石灰温度计探头贴在电容器正面外壳中间2/3处，或者用熔点为50℃～60℃试温蜡片测量温度。而电容器的环境温度则需要在一定的标准范围内。

3 电容器运行中的影响因素

3.1电压

在电容器运行过程中，功率、发热和损耗等，都和电压二次方成正比，运行中电压经常会过大而导致电容器温度偏高，加速绝缘介质老化程度，并且导致其使用年限降低甚至造成其内部发生问题而无法使用。电容器在运行中时，调整系统电压、倒闸操作或负荷发生改变等情况下，会使系统发生波动，从而出现电压过大的情况，若作用时间短，则对其影响小，若作用时间长，就会影响其使用年限。

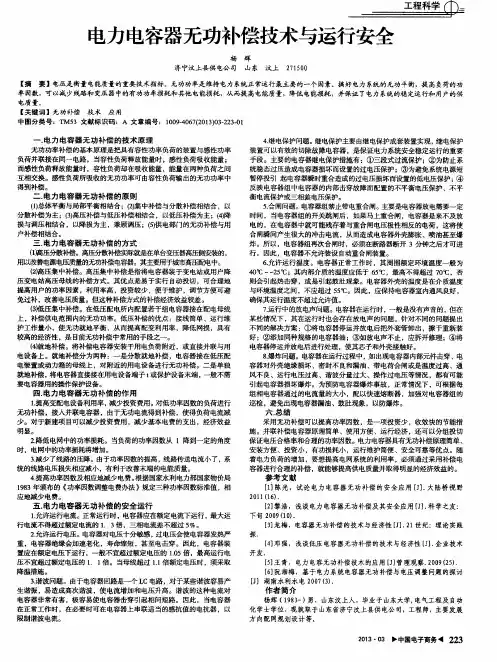

电力电容器无功补偿技术与运行安全　

杨　

济宁汶上县供电公司　捶　

山东汶上２７１５００　

【摘要】电压是衡量电能质量的重要技术指标。无功功率是维持电力系统正常运行最主要的一个因素。搞好电力系统的无功平衡，提高负荷的功　

率因数，可以减少线路和变压器中的有功功率损耗和其他电能损耗，从而提高电能质量，降低电能损耗，并保证了电力系统的稳定运行和用户的供　电质量。　

【关键词】无功补偿技术应用　

中图分类号：ＴＭ５３文献标识码：Ａ文章编号：１００９－４０６７（２０１３）０３．２２３．Ｏｌ　

一．电力电容器无功补偿的技术原理　

无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率　

负荷并联接在同一电路，当容性负荷释放能量时，感性负荷吸收能量；　

而感性负荷释放能量时，容性负荷却在吸收能量，能量在两种负荷之间　互相交换。感性负荷所吸收的无功功率可由容性负荷输出的无功功率中　

得到补偿。　

二．电力电容器无功补偿的原则　

（１）总体平衡与局部平衡相结合；（２）集中补偿与分散补偿相结合，以　

分散补偿为主；（３）高压补偿与低压补偿相结合，以低压补偿为主；（４】降　损与调压相结合，以降损为主，兼顾调压；（５】供电部门的无功补偿与用　

户补偿相结合。　

三．电力电容器无功补偿的方式　

（１　阳　捕　Ｈ尝。高压分散补偿实际就是在单台变压器高压侧安装的，　

用以改善电源电压质量的无功补偿电容器。其主要用于城市高压配电中。　（２）高压集中补偿。高压集中补偿是指将电容器装于变电站或用户降　

压变电站高压母线的补偿方式。其优点是易于实行自动投切，可合理地　

提高用户的功率因素，利用率高，投资较少，便于维护，调节方便可避　免过补，改善电压质量。但这种补偿方式的补偿经济效益较差。　

（３胝压集中补偿。在低压配电所内配置若干组电容器接在配电母线　

上，补偿供电范围内的无功功率。低压补偿的优点：接线简单、运行维　

护工作量小，使无功就地平衡，从而提高配变利用率，降低网损，具有　较高的经济性，是目前无功补偿中常用的手段之一。　

电力电容器的维护与运行管理

摘要：电力电容器是一种静止的无功补偿设备。它的主要作用是向电力系统提供无功功率，提高功率因数。采用就地无功补偿，可以减少输电线路输送电流，起到减少线路能量损耗和压降，改善电能质量和提高设备利用率的重要作用。现将电力电容器的维护和运行管理中一些问题，作一简介，供参考。

关键词：电力电容器；维护；运行；管理

1、电力电容器的保护

(1)电容器组应采用适当保护措施，如采用平衡或差动继电保护或采用瞬时作用过电流继电保护，对于3.15kV及以上的电容器，必须在每个电容器上装置单独的熔断器，熔断器的额定电流应按熔丝的特性和接通时的涌流来选定，一般为1.5倍电容器的额定电流为宜，以防止电容器油箱爆炸。

(2)除上述指出的保护形式外，在必要时还可以作下面的几种保护：

如果电压升高是经常及长时间的，需采取措施使电压升高不超过1.1倍额定电压。

用合适的电流自动开关进行保护，使电流升高不超过1.3倍额定电流。

如果电容器同架空线联接时，可用合适的避雷器来进行大气过电压保护。

在高压网络中，短路电流超过20A时，并且短路电流的保护装置或熔丝不能可靠地保护对地短路时，则应采用单相短路保护装置。

(3)正确选择电容器组的保护方式，是确保电容器安全可靠运行的关键，但无论采用哪种保护方式，均应符合以下几项要求：

保护装置应有足够的灵敏度，不论电容器组中单台电容器内部发生故障，还是部分元件损坏，保护装置都能可靠地动作。

能够有选择地切除故障电容器，或在电容器组电源全部断开后，便于检查出已损坏的电容器。

在电容器停送电过程中及电力系统发生接地或其它故障时，保护装置不能有误动作。

保护装置应便于进行安装、调整、试验和运行维护。

消耗电量要少，运行费用要低。

(4)电容器不允许装设自动重合闸装置，相反应装设无压释放自动跳闸装置。主要是因电容器放电需要一定时间，当电容器组的开关跳闸后，如果马上重合闸，电容器是来不及放电的，在电容器中就可能残存着与重合闸电压极性相反的电荷，这将使合闸瞬间产生很大的冲击电流，从而造成电容器外壳膨胀、喷油甚至爆炸。
