变频考试试题及答案

变频器试题及答案一、单项选择题（每题2分，共20分）1. 变频器的主要功能是什么？A. 改变电压B. 改变频率C. 改变电阻D. 改变电流答案：B2. 变频器的输出电压与输入电压的关系是什么？A. 相等B. 正比C. 反比D. 无关答案：B3. 变频器的输出频率与输入频率的关系是什么？A. 相等B. 正比C. 反比D. 无关答案：B4. 变频器的输出电流与输入电流的关系是什么？A. 相等B. 正比C. 反比D. 无关5. 变频器的输出功率与输入功率的关系是什么？A. 相等B. 正比C. 反比D. 无关答案：B6. 变频器的输出电压与输出频率的关系是什么？A. 相等B. 正比C. 反比D. 无关答案：C7. 变频器的输出电流与输出频率的关系是什么？A. 相等B. 正比C. 反比D. 无关答案：B8. 变频器的输出功率与输出频率的关系是什么？A. 相等B. 正比C. 反比D. 无关答案：B9. 变频器的输出电压与输出电流的关系是什么？B. 正比C. 反比D. 无关答案：C10. 变频器的输出功率与输出电流的关系是什么？A. 相等B. 正比C. 反比D. 无关答案：B二、多项选择题（每题3分，共15分）1. 变频器的控制方式包括哪些？A. 电压控制B. 电流控制C. 频率控制D. 相位控制答案：A、B、C2. 变频器的保护功能包括哪些？A. 过载保护B. 过热保护C. 短路保护D. 过压保护答案：A、B、C、D3. 变频器的输出端可以连接哪些设备？A. 电动机B. 变压器D. 电阻器答案：A、B4. 变频器的输入端可以连接哪些设备？A. 发电机B. 电池C. 电源D. 太阳能板答案：A、C5. 变频器的输出频率调节方式包括哪些？A. 手动调节B. 自动调节C. 远程调节D. 定时调节答案：A、B、C、D三、判断题（每题2分，共10分）1. 变频器可以改变电动机的转速。

（对）2. 变频器不能改变电动机的转矩。

变频器技术考试试题及答案一、单选题1. 变频器是一种能够改变电源频率以调整电机转速的电力调节装置。

变频器的主要构成部分是：A. 开关电源和主控制器B. 故障保护器和输出滤波器C. 调制器和电流传感器D. 故障保护器和输出滤波器答案：A2. 变频器的主要功能是：A. 调速B. 保护C. 隔离D. 增压答案：A3. 变频器的输出电压为：A. 直流电压B. 正弦波电压C. 方波电压D. 三角波电压答案：B4. 变频器的调速方式通常有：A. 恒转矩调速和恒功率调速B. 恒电流调速和恒功率调速C. 恒转矩调速和恒电流调速D. 恒转矩调速和恒电压调速答案：C5. 变频器的故障保护功能包括：A. 过载保护B. 过温保护C. 欠压保护D. 以上都是答案：D二、填空题1. 变频器的工作原理是通过____________将输入的交流电转换为可调的直流电，再通过____________将直流电转换为可调的交流电输出给电机。

答案：整流器、逆变器2. 变频器的控制方式通常有____________和____________两种。

答案：V/F控制、矢量控制3. 变频器的输出频率范围通常为____________。

答案：0-400Hz三、论述题变频器技术在电力调节领域中的应用日益广泛。

它不仅可以满足电机调速控制的需求，还能提高电机运行效率，降低能耗。

同时，变频器还具有良好的过载保护和故障检测功能，可以有效保护电机免受损害。

在工业生产中，变频器广泛应用于风机、水泵、压缩机等设备的调速控制上。

通过变频器调速，可以根据实际工艺需求，灵活调整设备的运行速度，使其能够更好地适应不同工况和负载要求。

这不仅提高了设备的工作效率，还延长了设备的使用寿命。

此外，变频器技术还能够实现能量回馈，将设备产生的反馈能量反馈给电网，以达到节约能源的目的。

通过回馈能量，可以降低设备的运行成本，提高能源利用效率，减少环境污染。

然而，变频器技术也存在一定的挑战和难点。

ABB变频器考试试卷一填空（每空3分，共30分）1、在胶带机运行时，各个驱动之间在控制上要保持的关系是功率平衡。

2、协调控制箱、变频控制器采用 Profibus DP 方式进行通讯3、矿用隔爆兼本质安全型控制箱KXJ1-127供电电压是交流127V 。

4、3台驱动电机为 1120 kW，变频器额定功率为 2000 kW。

5、隔爆兼本质安全型高压变频器型号是 MINEX-2000/3.3-FS 。

6、隔爆兼本质安全型高压变频器输入电压为交流2*1905V ，辅助回路供电电压为交流 380V/220V 。

7、变频器“带电指示”灯亮，此时变频器为漏水故障保护。

8、变频器冷却水压力要求为 0.4 MPa。

9、变频器调节流量的方法阀门控制法和转速控制法。

10、笼型异步电动机的变频调速必须按照一定的规律同时改变其定子电压和频率，采用变压变频调速控制。

二判断（每题2分，共20分）1、故障灯闪烁“Fault CustSupSig1 ”预警，是检测到风机底部有积水。

（√）2、变频器使用过程中不可以在移相变压器侧本地合闸。

（√）3、变频器“急停”操作恢复后，需要复位才可以合闸送电操作。

（√）4、多台变频器合闸可以同时进行。

（×）5、只要变频器没有故障显示就可以进行操作，不用检查相关设备。

（×）6、变频器运行过程中，“选中/旁路”旋钮应该在“选中”位置。

（√）7、变频器运行过程中，“正常/联动”旋钮应该在“正常”位置。

（√）8、本套系统用变频器输出电压为交流3300V 。

（√）9、合闸情况下，整流单元一直在工作，冷却水不可以关闭。

（√）10、变频器的冷却水流量与变频器内部温度无关。

（×）三单项选择题（（每题2分，共14分）1、协调控制箱和变频器的通讯接口是（ B ）A Modbus RtuB Profibus DPC EthernetD CAN2、变频器的辅助电源为（ D ）A两线制127V B两线制220V C三线制380V D四线制380V3、下列哪项不是变频器的常见故障（ B ）A移变不能合闸 B机芯故障 C风压管被堵住 D 温度高4、变频器合闸后母线电压正常是多少？（ C ）A 3500VB 4000VC 5200VD 6500V5、风机冷却系统故障“CC1 PressDropFlt”不可能是以下哪个原因（ B ）A 冷却水流量过大 B辅助电源故障或者控制开关跳闸C 风机损坏或者转速降低 D风压传感器故障、风压管被堵住6、“操作合闸按钮，变频器没有反应”，不可能是以下哪个原因（ D ）A 变频器有报警信息未复位 B变频器有报警信息未复位C 变压器与变频器之间控制线脱落 D“选中/旁路”位置不对7、疑似通讯故障无法启动皮带时，且无法复位最快的处理方式是（ A ）A 中转箱断电强制复位B 变频器轮流断电重启C 检查通讯线路是否松动D 联系厂家来矿处理四简答题（每题9分，共36分）1、简述变频器合闸送电过程和分闸断电过程在刮号中按1、2、3、4、5…..编号。

变频器维修培训试题及答案一、填空题1. 变频器的英文缩写是_________。

2. 变频器的主要功能是实现对交流电动机的_________、_________和_________的控制。

3. 变频器的输出频率变化范围通常在_________Hz到_________Hz之间。

4. 变频器的额定输入电压为_________，额定输出电压为_________。

5. 变频器在维修时，必须遵守的安全操作规程包括_________、_________和_________。

二、选择题1. 变频器的工作原理是基于（）。

A. 变压变频B. 变频变压C. 变压不变频D. 不变压变频2. 变频器的输出电流过大可能会导致（）。

A. 电机过热B. 变频器损坏C. 电源电压下降D. 所有选项3. 下列哪项不是变频器维修时需要注意的安全措施？（）A. 断电操作B. 佩戴绝缘手套C. 使用非绝缘工具D. 确认无高压电4. 变频器维修后，通常需要进行（）来确保其正常工作。

A. 外观检查B. 功能测试C. 负载测试D. 所有选项5. 变频器的制动单元的作用是（）。

A. 限制电机转速B. 减少电机启动电流C. 快速停止电机D. 提高电机效率三、判断题1. 变频器在维修过程中，可以直接用手触摸其内部电路板。

（对 / 错）2. 变频器的输入电压不稳定会导致输出频率不稳定。

（对 / 错）3. 变频器的散热风扇损坏可以暂时不更换，继续使用。

（对 / 错）4. 变频器在断电后，其内部电容上的电荷会立即放完，可以立即进行维修。

（对 / 错）5. 变频器的输出频率只能通过外部控制信号来调节。

（对 / 错）四、简答题1. 简述变频器在工业生产中的应用及其重要性。

2. 描述变频器维修过程中的一般步骤。

3. 解释变频器的过载保护功能是如何工作的。

4. 说明变频器在维修后进行负载测试的重要性。

五、案例分析题某工厂的一台变频器在运行过程中突然停止工作，操作面板显示“OL”（过载）。

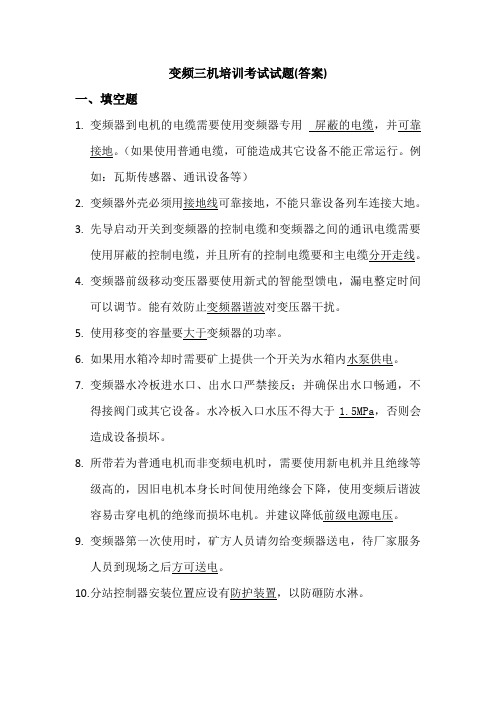

变频三机培训考试试题(答案)一、填空题1.变频器到电机的电缆需要使用变频器专用屏蔽的电缆，并可靠接地。

（如果使用普通电缆，可能造成其它设备不能正常运行。

例如：瓦斯传感器、通讯设备等）2.变频器外壳必须用接地线可靠接地，不能只靠设备列车连接大地。

3.先导启动开关到变频器的控制电缆和变频器之间的通讯电缆需要使用屏蔽的控制电缆，并且所有的控制电缆要和主电缆分开走线。

4.变频器前级移动变压器要使用新式的智能型馈电，漏电整定时间可以调节。

能有效防止变频器谐波对变压器干扰。

5.使用移变的容量要大于变频器的功率。

6.如果用水箱冷却时需要矿上提供一个开关为水箱内水泵供电。

7.变频器水冷板进水口、出水口严禁接反；并确保出水口畅通，不得接阀门或其它设备。

水冷板入口水压不得大于1.5MPa，否则会造成设备损坏。

8.所带若为普通电机而非变频电机时，需要使用新电机并且绝缘等级高的，因旧电机本身长时间使用绝缘会下降，使用变频后谐波容易击穿电机的绝缘而损坏电机。

并建议降低前级电源电压。

9.变频器第一次使用时，矿方人员请勿给变频器送电，待厂家服务人员到现场之后方可送电。

10.分站控制器安装位置应设有防护装置，以防砸防水淋。

二、简单题1、控制器的基本维护中每天需检查的项目有哪些?①检查接地是否良好按照《煤矿安全规程》执行。

②故障记录对出现的警告及故障信息进行记录，可用以判断此台变频器的良好状态与否，同时应将这些信息记录备案。

2、控制器的基本维护中每月需检查项目有哪些?①内部是否有结露，更换干燥剂。

控制器内部必须放置干燥剂②内部是否有灰尘③检查电缆连接线端子是否有松动变频三机培训考试试题姓名岗位成绩一、填空题1.变频器到电机的电缆需要使用变频器专用，并。

（如果使用普通电缆，可能造成其它设备不能正常运行。

例如：瓦斯传感器、通讯设备等）2.变频器外壳必须用可靠接地，不能只靠设备列车连接大地。

3.先导启动开关到变频器的控制电缆和变频器之间的通讯电缆需要使用屏蔽的控制电缆，并且所有的控制电缆要和主电缆。

1、变频器的外形根据功率的大小有盒式和柜式。

2、通用变频器的发展方向是低成本的简易型和高性能的多功能。

3、变频器的问世，使电气传动领域发生了一场技术革命，即交流调速取代直流调速。

4、变频器的控制端子中设置 3 个开关 x1 、x2 、x3，用其开关状态的组合来选择频率，一共可选择8 个频率档。

5、变频器按控制方式分类：压频比控制变频器( V/f ) 、转差频率控制变频器(SF) 、矢量控制(VC) 、直接转矩控制。

6、变频器产生谐波时，由于功率较大，因此可视为一个强大的干扰源，其干扰途径与一般电磁干扰途径相似，分别为传导、辐射和二次辐射、电磁耦合、边传导边辐射等。

变频器的保护措施，过流保护、电动机过载保护、过压保护、欠压保护、瞬间停电什么是U/f控制？变频器在变频时为什么还要变压。

在进行电动机调速，通常要考虑的一个重要因素是希望保持电动机每极磁通量为额定值，保持不变。

如果磁通太弱就等于没有充分利用电动机的铁心，是一种浪费；如果过分增大磁通，又会使铁心饱和，过大的励磁电流会使绕组过热，从而损坏电动机。

U/f 控制是使变频器的输出在改变频率的同时也改变电压，通常是使 U/f 为常数，这样可使电动机的磁通保持一定，在较宽的调速范围内，电动机的转矩、效率、功率因数不下降。

1.交流变频调速特性(1)调速时平滑性好，效率高。

低速时，特性静关率较高，相对稳定性好。

(2)调速范围较大，精度高。

(3)起动电流低，对系统及电网无冲击，节电效果明显。

(4)变频器体积小，便于安装、调试、维修简便。

(5)易于实现过程自动化。

(6)在恒转矩调速时，低速段电动机的过载能力大为降低。

1．变频器种类很多，其中按滤波方式可分为电压型和电流型；按用途可分为通用型和专用型。

2．变频器的组成可分为主电路和控制电路。

4．变频器安装要求其正上方和正下方要避免可能阻挡进风、出风的大部件，四周距控制柜顶部、底部、隔板或其他部件的距离不应小于 120mm。

变频器试题及答案 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】变频器试题及答案一、填空题1频率控制功能是变频器的基本控制功能。

控制变频器输出频率有以下几种方法：面板控制外接模拟量固定频率通讯控制2变频器具有多种不同的类型：按变换环节可分为交—交型和交—直—交型；按改变变频器输出电压的方法可分为脉冲幅度调制（PAM）型和脉冲宽度调制（PWM）型；按用途可分为专用型变频器和通用型变频器。

3为了适应多台电动机的比例运行控制要求，变频器具有频率增益功能。

4电动机在不同的转速下、不同的工作场合需要的转矩不同，为了适应这个控制要求，变频器具有转矩补偿功能5有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有段速控制功能和多种加、减速时间设置功能。

6某电动机在变频运行时需要回避17～23Hz之间的频率，那么应设定回避频率值为__20Hz___，回避频率的范围为__3Hz_7变频器安装要求垂直安装，其正上方和正下方要避免可能阻挡进风、出风的大部件，四周距控制柜顶部、底部、隔板或其他部件的距离不应小于300mm8变频器是通过(电力电子器件)的通断作用将(工频交流电流)变换成(电压频率均可调)的一种电能控制装置。

9．有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有段速控制功能和多种加、减速时间设置功能。

10变频器接点控制端子可由以下信号控制其通断：⑴接点开关控制；⑵晶体管开关____；⑶光电耦合器开关控制。

11变频器的组成可分为主电路和控制电路。

12变频器交流电源输入端子为L1、L2、L3，根据应用电压不同，可分为220V单相和380V三相两种规格，当三相时，接入L1、L2、L3的L1、L2、L3端上，当单相时，接入L1、L2、L3的L1、L2、端上。

13．变频调速过程中，为了保持磁通恒定，必须保持U/F=常数14某变频器需要回避的频率为18HZ~22HZ，可设置回避频率值为20HZ，15．变频器输入控制端子分为数字量端子和模拟量端子。

变频技术原理与应用试题二及答案一、是非题。

（正确的在括号内画√，错的画×，每题1分，共10分）1. 交—直—交变频器是先把频率固定的交流电整流成直流电，再把直流电逆变成频率连续可调的交流电。

（）2.电压型变频器的直流环节的储能元件是电容器和电感。

（）3. 变频器的电源只能是220V的电源。

（）4. 变频器输出频率只能在0~50HZ内变频。

（）5. 选用变频器时，变频器的功率应当大于等于负载的功率。

（）6. 当变频器选择、安装以后，对变频器的参数要根据控制的需要进行设置，对变频器的功能要进行选择。

7. 变频器的品种虽不同，但参数量都相同。

（）8. 变频器的实际加速时间和减速时间与设定的加速时间和减速时间不一定相等。

（）9. PID控制是利用P控制和P控制的优点组合成的控制。

（）10. 为防止电磁干扰，变频器控制线应有屏蔽措施，母线与动力线的距离要保持不少于l00mm。

（）二、名词解释。

（每题2分，共10分）1. 变频器最高频率2.变频器过载能力3. 交—交变频器4. 变频器加速时间5. PD控制三、填空题。

（每题1分，共10分）1.变频器可以任意调节其实现变频调速。

2.电压频率比控制是为了得到理想的特性。

3. 高性能专用变频器主要应用于对电动机的控制要求的系统。

4.单相变频器又称为变频器。

5.变频器的额定容量S N由额定电压U N和额定电流I N的乘积决定，其关系式为。

6. 每个生产厂家都对变频器的各种功能进行了编码，这些编码称为。

7.为了避免由于错误操作造成电动机的转速超出应用范围，变频器具有设置的功能。

8.变频器面板上RUN的含义。

9.段速频率设置功能一般分为由段速运行和由段速运行两种。

10.变频器产生的热量主要取决于。

四、简答题。

（每题5分，共20分）1. 简述变频器日常检查的内容？2.恒功率负载如何选择变频器与其配套实现控制？3. 简述变频器长期稳定运行必须具备的环境条件。

4. 变频器控制电路中电抗器的作用是什么？五、绘图题。

变频器试题及答案一、选择题1. 变频器是什么设备？A) 用于改变电压和频率的电气设备B) 用于改变电流和功率的电气设备C) 用于改变电阻和电容的电气设备D) 用于改变电感和电阻的电气设备答案：A) 用于改变电压和频率的电气设备2. 变频器主要应用于哪些领域？A) 工业自动化B) 家庭电器C) 农业机械D) 交通运输答案：A) 工业自动化3. 变频器的作用是什么？A) 控制电机的转速B) 提高电机的效率C) 减小电机的能耗D) 增加电机的寿命答案：A) 控制电机的转速4. 变频器的工作原理是什么？A) 通过调整输入电压的频率来控制电机的转速B) 通过调整输出电压的频率来控制电机的转速C) 通过调整输入电压的幅值来控制电机的转速D) 通过调整输出电压的幅值来控制电机的转速答案：B) 通过调整输出电压的频率来控制电机的转速二、判断题1. 变频器可以实现对电机的无级调速。

A) 正确B) 错误答案：A) 正确2. 变频器的调速范围越宽，对电机的控制精度越高。

A) 正确B) 错误答案：A) 正确3. 变频器由主电路和控制电路两部分组成。

A) 正确B) 错误答案：A) 正确4. 变频器只能调整电机的转速，不能调整电机的功率。

A) 正确B) 错误答案：B) 错误三、问答题1. 请简要说明变频器的优点。

变频器具有以下优点：- 实现对电机的无级调速，节省能源- 控制精度高，响应速度快- 可以根据实际需求调整电机的转速和转矩- 提高电机的负载能力和起动能力- 减小设备的机械损耗和冲击- 增加电机的寿命2. 变频器在工业自动化中的应用有哪些？变频器在工业自动化中广泛应用，例如：- 机床行业：控制数控机床的进给系统、主轴系统- 制造业：控制输送带、气动泵、风机、压缩机、水泵等设备- 石油化工：控制往复泵、循环泵、冷却塔泵等设备- 钢铁冶金：控制卷板机、转炉风机、轧机等设备- 矿山冶金：控制通风机、提升机、输送机等设备3. 请简要说明变频器的安装注意事项。

变频器试题变频器试题及答案一、选择题1、变频器的节能运行方式只能用于（）操纵方式。

A:U/f开环B:矢量C:直接转矩D:CVCF2.正弦波脉冲宽度调制英文缩写是（）oA:PWMB:PAMC:SPWMD:SPAM3、对电动机从根本频率向上的变频调速属于（）调速。

A:恒功率B:恒转矩C:恒磁通D:恒转差率4、以下哪种制动方式不适用于变频调速系统（）oA:直流制动B:回馈制动C:反接制动D:能耗制动5、为了适应多台电动机的比例运行操纵要求，变频器设置了（）功能。

A:频率增益B:转矩补偿C:矢量操纵D:回避频率6、为了提高电动机的转速操纵精度，变频器具有（）功能。

A:转矩补偿B:转差补偿C:频率增益D:段速操纵7、对于风机类的负载宜采用（）的转速上升方式。

A:直线型B:S型C:正半S型D:反半S型8、MM440变频器频率操纵方式由功能码（）设定。

A:P0003B:POOlOC:P0700D:PlOOO9、型号为2UC13-7AA1的MM440变频器电源电压是（）V oA:IAC~220B:l∕3AC-220C:3AC-400D:3AC-44010、变频器安装场所周边振动加速度应小于（）m/s oA:1 B:6.8C:9.8 D:1011、变频器种类好多，其中按滤波方式可分为电压型和（）型。

A:电流B:电阻C:电感D:电容12、在U/f操纵方式下，当输出频率对比低时，会展现输出转矩缺乏的处境，要求变频器具有（）功能。

A:频率偏置B:转差补偿C:转矩补偿D:段速操纵13、三相异步电动机的转速除了与电源频率、转差率有关，还与（）有关系。

A:磁极数B:磁极对数C:磁感应强度D:磁场强度14、目前，在中小型变频器中普遍采用的电力电子器件是（）o2A: SCR B: GTO C: MOSFET D: IGBT 15、变频器的调压调频过程是通过操纵（）举行的。

A:载波B:调制波C:输入电压D:输入电流16、变频器常用的转矩补偿方法有：线性补偿、分段补偿和（）补偿。
