TLY2420型采集器使用说明书（Ver1.1）江苏林洋能源股份有限公司目录一、概述 (1)二、功能与通信 (1)2.1数据采集 (1)2.2数据传输 (1)2.3参数设置和查询 (1)2.4本地功能 (2)2.5采集器维护 (2)2.6自动维护 (2)2.7通信方式 (2)三、系统特点 (2)四、主要技术指标 (3)五、结构及接线图 (4)5.1采集器外形及结构尺寸 (4)5.2采集器接线图 (5)六、安装与维护 (6)七、调试说明 (6)7.1状态指示 (6)7.2现场调试 (6)八、运输存储 (7)九、售后服务 (7)一、概述TLY2420型采集器(以下简称采集器)严格执行《中国南方电网有限责任公司低压电力用户集中抄表系统采集器技术规范》《低压电力用户集中抄表系统II型采集器技术要求（2016版）》等系列标准，是低压电力线载波集中抄表系统的重要组成部分。
应用现代数字通信技术、低压电力线载波技术、微功率无线通信技术等进行电能量采集，具有中继（路由）、数据转发（通信转换）等功能。
该型采集器电磁兼容性能优良，温度适应范围广，电压适应范围宽，可以在本地或远程查询和修改设备参数；配备高可靠性芯片，通信性能稳定抗干扰能力强；采集器外壳采用PC+10%GF阻燃材料，壁挂式结构设计，体积轻巧，安装方便。
该型采集器通常称为南网II型采集器。
以下简称采集器。
二、功能与通信2.1数据采集采集器提供1路RS-485抄表接口，通过上行信道接收集中器下发的电能表数据抄读和控制指令，对RS-485电能表所有数据抄读。
2.2数据传输采集器数据传输具有如下功能：a）可以与集中器进行通信，接收并响应集中器的命令，向集中器传送数据。
b）中继转发，采集器支持集中器与其它采集器之间的通信中继转发，具备自动中继和组网的能力，抗干扰能力强以确保在不同环境下的正常通信。
c）通信转换，采集器可转换上、下信道的通信方式和通信协议。
2.3参数设置和查询通过红外维护接口可以设置和查询采集器相应参数及查询下接RS-485电能表的表地址、通信速率、通信协议等。
红外光谱仪联用气相色谱仪使用方法说明书一、引言红外光谱仪联用气相色谱仪是一种先进的分析测试设备，广泛应用于化学、材料、环境等领域。
本说明书旨在详细介绍该联用设备的使用方法，帮助用户正确进行操作和数据分析，以获得准确可靠的测试结果。
二、仪器概述红外光谱仪联用气相色谱仪由红外光谱仪和气相色谱仪两部分组成，它们通过一根传输线缆相连，并共享一台计算机控制系统。
红外光谱仪主要用于检测样品分子的振动-转动光谱信息，气相色谱仪则用于分离样品混合物。
本设备的联用实现了样品的连续在线检测和分析，大大提高了操作效率和测试准确性。
三、仪器准备1. 确保样品准备完备：按照实验要求准备好待测样品及标准样品，确保其准确性和稳定性。
2. 仪器系统准备：确认仪器处于正常工作状态，包括检查红外光源、气相色谱柱和检测器等是否正常运行。
3. 质谱库建立：在仪器软件中建立相应的质谱库，以便进行质谱图谱的比对和化合物的鉴定。
四、操作步骤1. 设定实验参数：在控制软件中设定红外光谱仪和气相色谱仪的参数，包括温度、流速、检测器增益等。
2. 校正仪器：进行仪器的校正操作，确保仪器的准确性和稳定性。
3. 样品装载：将待测样品和标准样品注入气相色谱仪，并确保采样完整和封闭性良好。
4. 启动仪器：按照仪器操作顺序，依次启动红外光谱仪和气相色谱仪。
5. 数据采集：开始数据采集过程，确保数据的准确性和完整性。
6. 数据分析：利用仪器软件对采集到的数据进行处理和分析，得到相关的谱图和分析结果。
7. 结果解读：根据数据分析结果，对相关化合物进行鉴定和定量分析，得出最终的测试结果。
8. 数据保存：将测试结果进行保存并备份，以便进一步的研究和验证。
五、注意事项1. 操作前务必仔细阅读仪器使用说明书，并按照操作步骤进行操作。
2. 在操作过程中，注意个人安全和实验室安全，避免发生事故。
3. 样品处理时要注意对样品成分和性质的了解，并采取相应的预处理方法。
4. 仪器使用完毕后，及时进行清洗和维护保养，确保仪器长时间稳定运行。
华为数据采集器使用说明1、简介数据采集器由主处理器、存储器、实时时钟、上下行通信单元、电压采集系统等组成。
主处理器通过下行通信单元（485总线、微功率无线或载波通信）抄读电表数据，并生成相应事件记录，其结果保存在存储器中。
并可通过上行通信单元(无线公网GPRS等）向主站提供数据、记录。
2、具体功能点介绍2.1、数据采集与处理集中器存储电能表数量不少于32只，能分类存储电能表历史日、月、整点曲线以及告警等数据，所有电能数据存储时带有时标。
集中器支持选定某些用户为重点用户，按照采集间隔1小时生成曲线数据，可保存10个重点用户10天的24个整点电能数据。
实时采集主站通过集中器采集指定电能表的相应数据项。
定时自动采集集中器自动采集电能表的数据和事件记录。
自动补抄集中器如在规定时间内未抄读到电能表的数据，有自动补抄功能。
2.2、数据传输集中器与主站采用无线公网进行数据传输集中器与电能表可采用485总线方式进行数据传输，根据需要，也可采用内置的微功率无线通信模块或载波通信模块与电能表进行数据传输。
按设定的抄表间隔抄收和存储电能表数据。
集中器支持中继转发功能，完成主站与电能表之间直接通信。
传输方式无线485微功率无线通信载波通信模块2.3、参数设置和查询功能功能内容主站可以设置和查询集中器地址、集中器配置参数、通信参数等，电能表参数功能主站对时集中器支持主站对集中器对时主站查询集中器中存储的电能表参数功能2.4、告警功能集中器具备计量设备运行告警包括：对象告警内容电能表运行监测电能表继电器变位电能表电能表拉合闸控制失败电能表抄表失败电能表电能表时钟异常电能表时段电能表费率集中器掉电/上电监测等其它告警集中器主动向主站发送告警信息，并保存最近400条告警记录2.5、本地功能集中器有本地状态指示。
集中器有本地维护接口，可通过USB接口设置集中器参数，进行软件升级。
集中器具有远红外通讯接口，通过该通讯接口实现本地对集中器数据读取和参数设置。

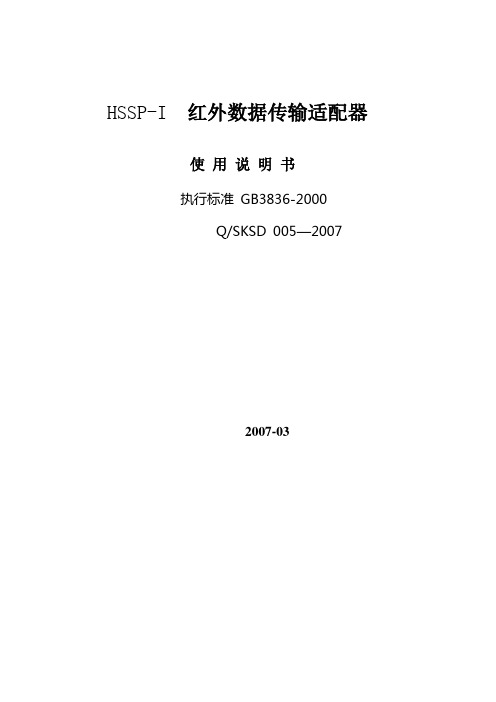

HSSP-I 红外数据传输适配器
使用说明书
执行标准GB3836-2000
Q/SKSD 005—2007
2007-03
一、概述
HSSP-I型红外数据传输适配器（简称适配器），是成都市东旭仪器设备有限公司开发的用于红外数据采集器和计算机之间的桥接设备，实现煤矿井上红外采集设备与计算机进行红外无线数据传输功能。
它具有体积小、操作方便、显示直观、操作简单等特点。
二、产品型式与型号
2.1 产品类型
本产品为矿用本质安全型仪器，防爆标志：ExibI 。
2.2 型号命名
三、工作原理及操作说明
1、HSSP-I矿用红外数据传输适配器、矿用本安手持采集器、计算机数据处理系统三部分组成数字综采压力监测系统，如图1所示：
适配器有红外采集视窗，数据处理电路和
RS-232连接线组成。
2、操作说明
（1）、将适配器上的RS-232连接口和欲通信的计算机的串口连接，固定紧。
（2）、将红外采集设备和适配器红外视窗对准，距离不要超过一米。
（3）、按动红外采集设备上传输按键和适配器进行红外通信。
四、使用注意事项
1、红外采集设备和适配器红外视窗对准，距离不要超过一米
2、与计算机串口连接要牢靠。
五、随机备件及技术文件
1、产品合格证一份；
2、产品使用说明书一份；
3、产品装箱单一份。
红外光谱仪器器器操作说明书红外光谱仪器操作说明书一、引言红外光谱仪器是一种用于物质分析的关键仪器，它能够通过检测和分析样品所吸收或散射的红外辐射，从而获得有关样品结构和成分的信息。
本操作说明书旨在为用户提供准确、规范的操作指南，以确保正确和安全地使用红外光谱仪器。
二、仪器概述红外光谱仪器由以下几个主要部分组成：1. 光源：产生红外光谱所需的辐射光。
2. 样品室：放置样品的空间，确保样品的稳定性和准确性。
3. 检测器：用于测量样品吸收或散射的红外辐射。
4. 光谱仪控制系统：控制和管理仪器的运行，包括调节光源、检测器和样品室等。
5. 数据处理和分析软件：实时显示、记录和分析红外光谱数据。
三、安全操作指南1. 电源和电源线：在使用红外光谱仪器之前，请确保电源和电源线没有任何破损或松动。
避免任何湿润环境使用。
2. 样品室开启与关闭：在进行样品更换或清洁时，务必确保仪器已经关闭并断开电源，以免发生任何意外事故。
3. 避免直接触摸样品：由于手部的油脂和其他污染物会影响红外光谱的准确性，应该避免直接触摸样品。
使用化学手套和吸管等工具进行样品处理。
4. 样品处理区域的清洁：保持样品处理区域的整洁，并及时清洁并更换使用过的消耗品。
四、操作流程1. 打开仪器：确保电源已连接并插头插入工作室电源插座，打开主电源开关。
然后按下仪器界面上的开机按钮，等待仪器启动。
2. 校准仪器：使用校准样品校准仪器，确保仪器测量结果的准确性。
按照仪器操作界面的提示进行校准操作。
3. 放置样品：打开样品室，并使用样品架将样品放置在样品室中心位置。
4. 选择光谱扫描模式：根据需要选择仪器的不同光谱扫描模式，如透射模式或反射模式。
5. 开始扫描：点击仪器操作界面上的开始按钮，仪器会自动进行红外光谱扫描。
扫描完成后，仪器会显示红外光谱曲线。
6. 数据处理与分析：将仪器采集的数据导入数据处理和分析软件中进行进一步的数据处理和分析，如峰值识别和定量分析等。
Data Terminal数据采集器STK-8848●承蒙选择STK-8848数据采集器，深表感谢！●本说明书中叙述了本机的基本使用方法及具体的操作，请在使用之前通读一遍。
数据采集器使用说明书目录安全注意事项 (2)包装清单 (5)部件名称和功能 (6)液晶显示器 (7)电池系统及实时时钟 (8)按键及其功能 (9)数据通讯 (10)条形码阅读器 (10)技术规格 (13)常用条码设置 (15)保修须知 (15)数据采集器使用说明书安全注意事项感谢您选用STK-8848数据采集器。
在第一次使用本产品之前，请仔细阅读下列安全注意事项。
请将本说明书放在附近保管，以便今后随时查用。
危险！☐锂离子电池不正确的使用方法可能会引起电池发热、爆炸和着火的危险。
请严格遵循以下指引：⏹切勿弄湿电池。
⏹切勿在明火附近或其它暴露于高温下的场所使用或放置电池。
⏹切勿将本电池用于本装置外的其他设备。
⏹将电池装入设备和充电时，不得将正（+）、负（-）级接反。
⏹切勿将废电池焚烧处理或使之受热。
⏹不要在充电器或仪器里将电池的正负极连结。
⏹切勿将电池与金属，如发夹、项链等一起运输或储存。
否则，可能使电池的正负级短路。
运输保管时，请将电池放在盒内。
⏹切勿敲打、撞击和用钉子或其它利器刺穿电池。
⏹切勿将电池放入微波炉或压力炊具中。
⏹切勿拆卸和直接焊接电池，或用任何方式改装。
⏹本电池只能用指定的充电器进行充电，不能使用其它充电器。
数据采集器使用说明书警告！☐拆卸和改装⏹切勿试图以任何方式拆卸和改装电池。
内部的高电压可能引起触电危险。
☐内部元件和部件⏹切勿触碰内部高压元件或部件，否则可能引起触电的危险。
☐异常情况⏹如果采集器发热或开始冒烟发出异味，应立即关闭电源，并且尽快与经销商联系。
如果继续使用，可能引起着火和触电的危险。
⏹如果正常充电后，电池只能维持很短的使用时间，请立即停止使用。
⏹如果电池发出异味、过热、颜色异常或形状异常，请立即停止使用。
技术参数光学参数*?? 95%能量时，CF=近焦，SF=标准焦距??? 最小焦距时的最小光点尺寸*? 最小的光点尺寸直径=最小焦距/最小的D:S 一般参数电气参数仪器特点Marathon FA?红外测温仪技术参数：1、温度测量范围: 250℃到 3000℃(482°F to 5432°F)2、光学分辨率最高可达 100:13、特别适用于现场安装空间狭小的安装条件4、精度高，测量值的± 0.3%5、更快速响应时间 10 毫秒，可选到10秒6、提供模拟量和数字量输出技术参数Marathon FA 红外测温仪介绍雷泰马拉松 FA 系列红外测温仪使用光纤技术可克服测量过程中各种极端的环境条件。
FA 系列红外测温仪由电子盒和光纤探头、光缆组成，探测器和信号处理部分集成在一电子盒中，此电子盒可远距离放置，光纤探头和光缆可安装在强电磁场中的环境中，并且可耐的最高环温达200℃。
雷泰马拉松 FA 系列光纤测温仪的测温范围为250℃到3000℃(482°F to 5432°F) ，FA 光纤探头由耐用光缆将光学探头连接到电路盒上，电路盒包括：探测器、电子线路、内置用户接口、LED 显示及连接电缆的接线端子。
FA1 和FA2 系列尤其适用于目标不能接近的、恶劣的工业环境，安装空间狭小的现场测温应用。
雷泰 FA 系列单色光纤式测温仪的固定焦距的光学探头包括一个小的不锈钢圆柱形外壳和透镜，其可承受的环境温度高达200℃，并且符合NEMA-4的标准。
雷泰 FA 系列的光纤探头可装一空气吹扫器以防止透镜被污染，光缆由金属套保护，并由VITON 保护套所密封，以防止水和油的流入，这种装配可使光缆以很小的半径弯曲以便其方便地穿过狭小的空间。
雷泰 FA 系列单色光纤式测温仪还提供可在PC 上使用的WINDOWS下的马拉松软件，以实现远程进行参数设置、数据读取、数据的图形显示及RS485的多点网络配置。
PE傅里叶红外光谱仪使用说明书
一、产品简介
PE傅里叶红外光谱仪是一种高端的分析仪器，广泛应用于化学、物理、生物、医学、地质、环保等领域。
它采用傅里叶变换原理，能够快速准确地获取样品的红外光谱信息。
二、主要特点
1. 高灵敏度：PE傅里叶红外光谱仪具有高灵敏度，能检测到微弱的红外信号。
2. 高分辨率：通过优化设计和精确制造，该仪器具有极高的分辨率，可以清晰分辨出复杂的光谱。
3. 易于操作：人性化的操作界面，使用户能够轻松进行各种操作。
三、使用步骤
1. 开机：插上电源，打开仪器开关。
2. 样品准备：将待测样品放置在样品台上，并调整好位置。
3. 参数设置：根据实验需要，设置好扫描范围、分辨率等参数。
4. 数据采集：按下“开始”按钮，仪器将自动进行数据采集。
5. 结果分析：采集完成后，可以通过软件对数据进行分析处理，得到样品的红外光谱图。
四、注意事项
1. 仪器应放在平稳无振动的工作台上，避免阳光直射。
2. 使用前应检查仪器各部分是否完好，如有异常应及时修理。
3. 在操作过程中，应避免直接接触光学元件，以防污染或损坏。
4. 使用完毕后，应关闭电源，清洁仪器表面。
五、维护保养
1. 定期清理光学元件，保持其清洁。
2. 检查仪器各部分的连接是否紧密，有无松动现象。
3. 如发现仪器性能下降，应及时联系专业人员进行维修。
便携式红外通信数据采集器使用说明1〕数据采集器简介便携式红外通信数据采集器以下简称数据采集器，是采纳微电脑芯片工作的红外遥控取数装置，要紧用于不能有线传输的野外偏远工作区，能够同时为12台监测仪提供服务，储备容量为256K，能够储备10000组数据，掉电数据不丢失，LCD点阵式液晶显示器，轻触式键盘操作，全日立实时显示，红外数据通讯功能，2400bps传输速率。
具体使用如下：仪器图示：数据采集器面板2〕功能键操作说明按下〝ON〞键开机LCD显示提示菜单如下：0:FJ 1:QS 2:TX 3:QD4:SJ 5:QC 6:SZ 7:JD0: FJ表示按键〝0〞设定监测仪编号和测量时刻间隔1：QS表示按键〝1〞从监测仪取数2：TX表示按键〝2〞与运算机通信3：QD表示按键〝3〞启动监测仪并校正监测仪时钟4：SJ表示按键〝4〞显示内存数据5：QC表示按键〝5〞清除数据采集器内存数据6：SZ表示按键〝6〞显示或调整时钟7: JD表示设定压力基点〔范畴〕a)设定监测仪号、测量时刻间隔将数据采集器挂到监测仪上，在开机初始状态下按下数字〝0〞键，屏幕显示FJH No.00DSJG 00:00现在仪器进入监测仪号设定和定时刻隔设定状态，上面一行为监测仪号设定，设定范畴为00～12；下面一行为测量时刻间隔设定，设定范畴为00：01～23：59，b) 取数将数据采集器挂到监测仪上，在开机初始状态下按下数字〝1〞键，屏幕显示GET DATAREADY…仪器进入从监测仪读取数据状态，现在再按下压力监测仪的〝启动〞键，数据采集器开始从监测仪读取数据，现在数据采集器依次显示〝GET DATE BEGIN〞; 〝GET DATA No(监测仪号)〞；〝GET DATE END〞GET DATAEND以上状态表示取数成功，三秒钟后自动将监测仪内数据清除并校正监测仪时钟，现在数据采集器依次显示〝START BEGIN〞;〝START END〞〔注意：采集数据前必须清除内存数据〕假如读取不到数据，屏幕一直处于上述状态，按下ESC键，屏幕显示GET DATAFAIL…再次按下ESC键，仪器返回开机初始状态。
FCH64/2.5 矿用本安手持采集器使用说明书
一、概述
红外数据采集器是针对本公司煤矿井下具有红外接口设备的数据进行采集的便携式设备。
比如：矿用数字压力计、红外离层数据记录仪，红外锚杆测力记录仪等的数据，可通过本采集器按照红外协议采集数据到采集器，然后带到井上通过传输接口输入到计算机里面，进行数据分析和管理。
二、主要技术指标
1.采集器与压力计间的传输方式：红外光传输；
采集器与压力计间的最大传输距离：2.5m
2.采集器与计算机间的传输方式：主从式、半双工、RS232、双极性（在地面无爆炸性气体环境中进行）；
3.采集器与计算机间的传输速率：2400bps；
采集器与计算机间的最大传输距离：3m
4.存储数据量：64kbyte。
三、工作原理
红外数据采集器在红外数据采集系统中的工作性质，由三部分组成：本安型矿用压力计、红外数据采集器、计算机数据处理系统（单体支柱压力监测系统）。
如图1所示，数据采集功能和红外数据通信功能，数据连续记录在压力计内，用红外数据采集器进行采集，采集后携带至井上通过传输接口将数据自动地传送到PC计算机处理。
图1系统组成示意图四、结构简图
采集器外部结构示意图
由图可见，本结构包含薄膜按键和液晶显示器两部分。
五、操作说明
按键分为2种颜色：红色和白色，白色按键时针对采集器本身进行操作设计的，红色按键是针对采集器和压力计之间红外通讯时设计的。
具体操作如下：
1.开机
按一下开机按键，LED显示屏显示“泰安正阳机械有限公司”，3秒钟后进入指令提示状态，LED显示屏此时显示“请选择操作指令>>>_”。
2.关机
按下关机按键，LED显示屏显示“正在关机_”,紧接着LED显示屏出现黑屏，说明此时已经关机。
注意事项请参考注意1
3.校时（白色按键）
在采集器进入指令提示状态后，按一下“校时”按键，此时LED显示屏上显示“年-月-日-时-分-秒”，请注意在“年”的前面数字下面有一个短横线，此时你可以通过方向键“←”“→”“↓”来移动它，并且当此横线移动到数字下面的时候，可以通过“+”“-”
来调节数字的值。
调好时间后，按下“确定”按键，采集器时间保存成功。
按下“取消”
键为放弃本次修改。
注意事项请参考注意2
4. 清空（白色按键）
在采集器进入指令提示状态后，按一下“清空”按键，此时LED显示屏上显示“清空采集器数据确定/取消”，按下“确定”键，采集器里面存储的数据永久性清空并且为下一次的数据采集准备好了空间。
按下“取消”键为放弃本次操作。
注意事项请参考注意3
5. 传输
在采集器进入指令提示状态后，按一下“传输”按键，此时LED显示屏上显示“向计算机传输数据确定/取消”，按下“确定”键，如果采集器里面有采集的数据，LED显示屏上显示“数据传输中……”，显示“完成”时，传输完毕。
如果采集器里面没有数据，当你按下此键是LED显示屏上会直接显示“完成”。
按下“取消”键为放弃本次操作。
注意事项请参考注意4
6. 背光
在采集器进入指令提示状态后，一直按着“背光”按键，此时LED显示屏上的发光二极管会照亮整个LED显示屏，目的是为了在矿井下光线比较弱的地方看清LED显示屏上的字幕。
7. 显压
在采集器进入指令提示状态后，按一下“显压”按键，此时LED显示屏上显示“显示当前压力计的压力值”，按下“确定”键，压力计显示当前分机号（1个红色指示灯亮）、前柱（1个红色和1个绿色指示灯亮）后柱（1个红色和1个红色指示灯亮）压力值。
按下“取消”键为放弃本次操作。
8. 采集
在采集器进入指令提示状态后，按一下“采集”按键，此时LED显示屏上显示“采集压力？确定/取消”，按下“确定”键，压力计电源指示灯（红色）一直处于发光状态，直至采集结束；采集器LED显示屏上显示如下图
图中所示的“1 100%”是指压力计存储的前柱压力值已经100%传输到了采集器，只有当压力计存储的压力值100%传输到了采集器里面，红外采集才会成功，红外采集的时间是由压力计里面存储的数据的多少控制的，即压力计里面存储的数据越少，采集时间越短。
注意事项请参考注意5
9.校时（红色按键）
在采集器进入指令提示状态后，按一下“校时”按键，此时LED显示屏上显示“校对压力计时间？确定/取消”，按下“确定”键，压力计电源指示灯（红色）闪一下，采集器LED显示屏上显示“成功”，操作成功；按下“取消”键为放弃本次操作。
10.清空
在采集器进入指令提示状态后，按一下“清空”按键，此时LED显示屏上显示“清空压力计数据？确定/取消”，按下“确定”键，压力计电源指示灯（红色）闪一下，采集器LED显示屏上显示“成功”，操作成功；按下“取消”键为放弃本次操作。
11.改号
在采集器进入指令提示状态后，按一下“改号”按键，此时LED显示屏上显示“001”，选择方向键“→”，将光标移至“001”，再利用“＋”“－”功能键，进行编号，按下“确定”键，压力计电源指示灯（红色）闪一下，采集器LED显示屏上显示“成功”，操作成功；按下“取消”键为放弃本次操作。
注意事项请参考注意6
六、注意：
1．为了防止用户在使用完采集器后忘记关机，以至于一直处于大量耗电状态，我们在此设计了采集器会在3分钟后自动关机的程序，因此减少了一些不必要的电量损耗；如果采集器开机时间到了3分钟，但是此时的采集器正处于采集压力计数据或者是正处于向计算机里面传输数据的状态时，采集器此时不会关机，只有当采集完这台压力计的数据或者是传输完数据后才会关机。
返回“关机”说明
2．在调节采集器时间的时候，请注意要与你安装单体支柱压力监测系统的电脑上的时间相一致，精确到分钟就可以；在下井安装本安型矿用压力计之前必须调节好要带下矿井用的采集器的时间。
返回校时（白色按键）说明
3．此“清空”按键是采集器里面的数据永久性的清空，使用后无法恢复，所以在清空采集器里面的数据之前，请确定好采集器里面的数据已经成功的传输到了计算机里面并且在计算机上分析无误；在下一次下井采集数据之前一定要先使用此功能键，目的是增大存储空间，为本次采集充分坐下准备。
返回“清空（白色按键）”说明
4．传输之前请确定好RS232数据传输线已经把计算机和采集器连接在一块，并且分析软件上已经打开传输界面，如下图
返回“传输”说明
5.
a. 采集过程中务必保证矿灯不会照在压力计的显示窗口，否则压力计会从休眠状态变为显压状态，导致采集失败。
b.采集的时候，务必保证采集器与压力计窗口之间没有其它阻碍红外传输的介质（比如人体等）。
c.采集过程中，采集器不能做幅度很大的动作，否则采集失败。
d.采集时，采集器与压力计之间的距离应不大于2.5m，夹角应小于±10°。
返回“采集”说明
6.
a.改号时，采集器最大编号为999，但是压力计最大编号为99号，就是说采集器对压力计编号时不能超过99号，采集器显示为“099”，如果你对压力计改号超过了99号，请注意即时更正。
b.红色按键“校时”“清空”“改号”这3个功能键为组合键，使用时一定要先“校时”，再“清空”，最后“改号”。
这个组合键只是在初次安装压力计时使用。
返回“改号”说明
7． 1台采集器最多可以连续采集8台本安型矿用压力计（压力计存储数据时间为13天）。
当采集器在采集过程中显示器上会出现“数据溢出”提示，说明采集器里面的存储空间已存满，不能再存储更多的数据，请更换采集器来采集未被采集的压力计。
七、维护及故障分析
（一）使用注意事项
1、当数码管显示暗时，仍能维持一段时间正常工作，但应及时更换电池。
2、在压力计通讯窗口积聚大量的煤尘时，通讯前应清除煤尘。
（二）常见故障现象分析及排除
1、采集器打开电源后，无显示或显示瞬间自动关闭，系电池能量严重不足，应更换
电池后使用。
2、不能正常的启动压力计或通讯，可能是由于通讯窗口积尘太多，应清除后再进行通讯。
3、压力计正常显压，但是采集器无法采集，可能是压力计已经欠压。
八、安全警示
1、更换电池应在井上更换，更换后废电池应回收。
不应在井下更换电池！
2、严禁在井下打开机壳。
3、维修时必须由厂家专业人员井上进行维修。
4、维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。
5、严禁使用外部厂家提供的电池。
