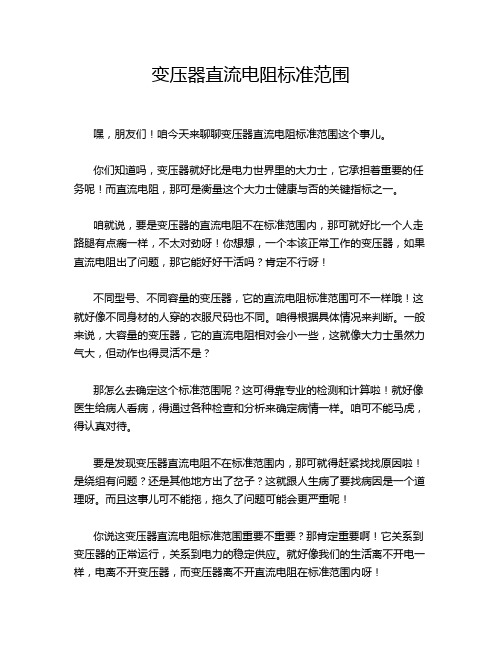

变压器直流电阻标准范围
嘿，朋友们！咱今天来聊聊变压器直流电阻标准范围这个事儿。

你们知道吗，变压器就好比是电力世界里的大力士，它承担着重要的任务呢！而直流电阻，那可是衡量这个大力士健康与否的关键指标之一。

咱就说，要是变压器的直流电阻不在标准范围内，那可就好比一个人走路腿有点瘸一样，不太对劲呀！你想想，一个本该正常工作的变压器，如果直流电阻出了问题，那它能好好干活吗？肯定不行呀！
不同型号、不同容量的变压器，它的直流电阻标准范围可不一样哦！这就好像不同身材的人穿的衣服尺码也不同。

咱得根据具体情况来判断。

一般来说，大容量的变压器，它的直流电阻相对会小一些，这就像大力士虽然力气大，但动作也得灵活不是？
那怎么去确定这个标准范围呢？这可得靠专业的检测和计算啦！就好像医生给病人看病，得通过各种检查和分析来确定病情一样。

咱可不能马虎，得认真对待。

要是发现变压器直流电阻不在标准范围内，那可就得赶紧找找原因啦！是绕组有问题？还是其他地方出了岔子？这就跟人生病了要找病因是一个道理呀。

而且这事儿可不能拖，拖久了问题可能会更严重呢！
你说这变压器直流电阻标准范围重要不重要？那肯定重要啊！它关系到变压器的正常运行，关系到电力的稳定供应。

就好像我们的生活离不开电一样，电离不开变压器，而变压器离不开直流电阻在标准范围内呀！
所以呀，大家一定要重视这个问题，平时多留意，多检查。

别等到出了问题才后悔莫及。

这就好比我们要定期体检一样，只有这样才能保证我们的“电力大力士”健康有力地工作呀！总之，变压器直流电阻标准范围这事儿，大家可得放在心上，可别不当回事儿啊！。

变压器直流电阻测试仪测试与操作方法
变压器直流电阻测试仪测试与操作方法：
1、接线：把被测试品通过专用电缆与本机的测试接线柱连接，连接牢固，同时把地线接好。

单通道直接测量接线。

2．量程选择：打开电源开关，显示屏上会显示如图三，这时可通过选择键对所测试品电阻范围进行选择，每按一下选择键，显示屏上会滚动出现各量程，10A、5A、1A、100mA、<5mA。

图三开机主菜单
3．选择：当选中“电流”菜单时，按选择键可以选择电流大小，
4．测试：当选择好菜单内容后，在“测试”菜单下，按下测试键就开始测试，变压器直流电阻测试仪显示屏指示充电电流值同时提示“正在充电请稍侯”，当电流稳定后显示屏显示所使用的测试电流，同时提示“正在测试请稍侯”，同时“测试”两字开始闪烁，之后显示电流值和电阻值按测试键可以重新测量但电流维持不变。

测试时当所选电流太小时，会提示“请换大电流”，因为电阻太小仪器测量不能满足要求，此时应更换大电流重新测试。

测试时当所选电流太大时，会提示“请换小电流”，因为电阻太大仪器测量电流充不上去，此时应更换小电流重新测试。

5．测试完毕后，按“复位”键，仪器电源将与绕组断开，同时放电，音响报警，这时显示屏回到初始状态，放电音响结束后，可重新接线，进行下次测量或拆下测试线与电源线结束测量。

精品资料欢迎下载。

干式变压器直流电阻测试方法哎呀，今天咱们聊聊干式变压器的直流电阻测试方法，这听起来挺专业的，但别担心，我会把它说得简单易懂，咱们就像朋友聊天一样，轻松幽默。

咱得知道，干式变压器是咱们电力系统中不可或缺的一个小家伙，它负责把电压转换成我们日常用得着的样子。

你说，没它可不行呀。

可是呢，变压器在使用的过程中，难免会有一些“健康问题”，就像人一样，也得定期检查。

直流电阻测试就是一项很重要的工作，听起来复杂，其实不然，跟咱们检查体温差不多。

先来聊聊为啥得做这个测试，直流电阻测试其实就是检查变压器绕组的电阻值。

电阻值高了，说明它可能有问题，可能是绕组发热，或者是绝缘层老化，哎呀，这就像老爷爷的腿不灵便了，得赶紧去医院看看。

通过这个测试，我们能提前发现问题，避免更大的损失。

想象一下，要是变压器在关键时刻“罢工”，后果可想而知，电力停了，大家都急得像热锅上的蚂蚁，没电了就没办法看电视、做饭，简直要了老命。

测试的步骤其实也很简单。

咱得准备一些工具，像万用表、电流源之类的。

哎，别以为这些工具不好用，万用表可是咱们的好帮手，像是个聪明的小侦探，能帮我们测量电阻。

咱要把变压器的电源切断，确保它完全“休息”，这样测试才准确。

安全第一，大家可千万别忘了这一点。

把万用表的两个探头分别接到绕组的两端。

就像给变压器做个小“针灸”，让它放松一下。

然后，咱就可以开始测量了，轻轻一按，数据就出来了。

你看，多简单。

测完之后，别急着收工，得认真记录下这些数据，做好笔记，这就像老师布置的作业，得认真完成。

然后再看看这些数据是不是在正常范围内，通常情况下，正常的电阻值会在几欧姆到几十欧姆之间，具体要看变压器的型号。

要是发现电阻值偏高，那就得引起注意，赶紧找出原因。

不过，测试完可别急着高兴。

咱还得分析一下数据，看看是哪个绕组有问题，得进行进一步检查。

这就像破案，得找出罪犯。

为了确保数据的准确性，最好多测几次，看看结果是否一致。

这样一来，咱就能比较放心了。

变压器直流电阻测试标准变压器是电力系统中常见的重要设备，其性能稳定与否直接关系到电力系统的安全运行。

而变压器的直流电阻测试是评定变压器绝缘状态和内部连接情况的重要手段之一。

本文将介绍变压器直流电阻测试的标准及相关注意事项。

一、测试标准。

1. 测试仪器及设备。

直流电阻测试仪是进行变压器直流电阻测试的必备设备，其性能应符合国家标准，并且在使用前需要进行校准。

2. 测试方法。

在进行直流电阻测试时，需要先将变压器的绕组接地，然后使用测试仪器对各个绕组进行测试，记录测试数值并进行比对分析。

3. 测试数值。

变压器直流电阻测试的数值应符合国家标准规定的范围，一般来说，各个绕组之间的电阻值应基本一致，若出现明显偏差则需要进一步检查。

二、注意事项。

1. 测试前的准备。

在进行直流电阻测试之前，需要对测试仪器进行检查和校准，确保其性能稳定可靠。

同时，需要对变压器进行必要的准备工作，确保测试的准确性。

2. 测试过程中的注意事项。

在测试过程中，需要保持测试仪器与被测变压器的连接良好，避免因连接不良导致测试结果不准确。

同时，在测试时需要注意安全，避免因操作不当导致事故发生。

3. 测试结果的分析。

在进行直流电阻测试后，需要对测试结果进行认真分析，若发现测试数值与标准范围有明显偏差，需要及时进行故障排查和处理，确保变压器的安全运行。

三、总结。

变压器直流电阻测试是评定变压器绝缘状态和内部连接情况的重要手段，通过严格按照测试标准进行测试，并注意事项的遵守，可以确保测试结果的准确性和可靠性，为变压器的安全运行提供保障。

在进行变压器直流电阻测试时，需要严格按照标准操作，并注意事项的遵守，确保测试结果的准确性和可靠性。

同时，对于测试结果的分析和处理也是非常重要的，只有及时发现并处理问题，才能保证变压器的安全运行。

希望本文介绍的变压器直流电阻测试标准及相关注意事项能够对大家有所帮助。

直流低电阻测试仪技术参数
直流低电阻测试仪是用来检测电器设备的漏电流、接地电阻、绕组接头接触性、以及各种线路的接触质量等方面的一种设备。

在使用之前，我们需要详细了解技术参数，以便更好地掌握设备的使用。

步骤一：测试范围与分辨率
直流低电阻测试仪的测试范围通常为0.1Ω-2000Ω，而分辨率则是0.001Ω。

这意味着对于0.1Ω以下的小电阻值和2000Ω以上的大电阻值都可以进行测试，同时测试结果的精确度也可以得到保证。

步骤二：电源与电流
该测试仪通常采用220V输入电压，并且采用了恒流供电的方式进行测试。

额定电流通常是10A，而输出电压则是不大于4V。

在使用过程中需要特别注意，不可超过10A进行测试，以免造成设备损坏。

步骤三：数据存储与导出
直流低电阻测试仪还具有数据存储与导出功能。

测试结果可以自动存储，并且可以通过USB接口将测试结果导出到计算机进行后续处理。

同时，该测试仪还可以直接连接小型打印机进行打印，方便用户进行记录和归档。

步骤四：仪器特性与维护
该测试仪不仅具有高精度和高分辨率，还具有自动测量、多功能和易操作性等特点。

同时，该测试仪还具有保护功能，如防止过流、过压等，以保证测试过程的安全性。

在使用过程中，需要注意对设备的日常维护，如检测电源电压是否稳定、设备是否受潮发生短路等问题，从而确保设备的长期使用。

总之，掌握直流低电阻测试仪的技术参数，可以使用户更好地使用该设备，并且可以保证测试准确度和设备安全性。

在使用过程中，需要注意阅读使用手册，遵守各项规定和安全提示，避免擅自操作，以免造成电击等安全事故。

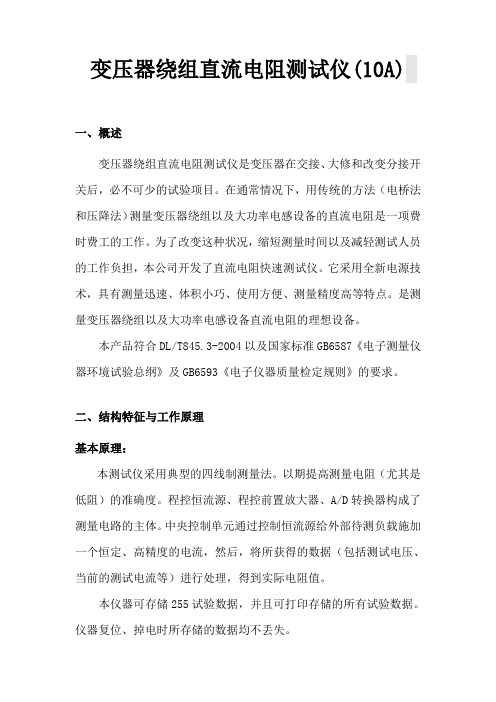

变压器绕组直流电阻测试仪(10A)一、概述变压器绕组直流电阻测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目。

在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。

为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了直流电阻快速测试仪。

它采用全新电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点。

是测量变压器绕组以及大功率电感设备直流电阻的理想设备。

本产品符合DL/T845.3-2004以及国家标准GB6587《电子测量仪器环境试验总纲》及GB6593《电子仪器质量检定规则》的要求。

二、结构特征与工作原理基本原理：本测试仪采用典型的四线制测量法。

以期提高测量电阻（尤其是低阻）的准确度。

程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。

中央控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流，然后，将所获得的数据（包括测试电压、当前的测试电流等）进行处理，得到实际电阻值。

本仪器可存储255试验数据，并且可打印存储的所有试验数据。

仪器复位、掉电时所存储的数据均不丢失。

原理框图：三、主要技术特性项目技术指标及参数备注测试电流1mA 10mA，1A，5A，10A/测量范围1mA 1μΩ~20kΩ10mA 1μΩ~2kΩ1A 1μΩ~20Ω5A 1μΩ~4Ω10A 1μΩ~2Ω/测量准确度±0.2%（满量程）/显示方式128×64点阵显示电阻显示为4 1/2位最大分辨率0.1μΩ/电源AC 220V±22V，50Hz±2 Hz保险管5A最大功耗220W 测试电流为10A时工作环境环境温度:0℃～40℃相对湿度:≤80%RH/四、尺寸、重量项目参数备注体积400╳200╳290 (mm)/重量5kg带配件五、快速入门熟悉面板面板如下图所示：面板可分为三个主要部分：即输出部分、显示和键盘控制部分以及打印部分。

目录一、概述 (2)二、使用范围 (2)三、仪器特点 (2)四、主要技术参数 (3)五、使用方法 (3)六、注意事项 (8)七、配套清单 (9)八．售后服务 ··························································错误！未定义书签。

一、概述10A智能型变压器直流电阻测试仪采用先进的开关电源恒流源和精密的测量技术，专门用于测试变压器、电机、互感器等感性负载电阻，也可测量电线电缆、焊缝接口电阻。

由于测试电流大（10A恒流），测试时能快速使测试电流达到稳定值，测量时间大大缩短。

二、使用范围10A智能型变压器直流电阻测试仪是专门用于测量各种容量的变压器、互感器、电机绕组等感性设备直流电阻的仪器。

它对于120MVA以上三相五柱电力变压器和电炉变压器绕组的测量尤为适用。

亦适用于测量电缆电阻和低压开关的接触电阻。

三、仪器特点●测量速度快：本仪器输出最大10A恒定电流，测量时能有效地补偿大电感设备电流惯性，加速了铁芯饱和，从而缩短了充电时间，提高了测量速度，比传统仪器单、双臂电桥快几百倍。

●准确度高：本仪器应用单片机先进的大功率高精度的程控恒压、恒流技术，使得对感性负载充电电流保持在一个相对的稳定值，抗感能力稳定，抗干扰能力强，进而保证了测量准确度。

变压器直流电阻测试方法原理直流电阻测试是变压器绝缘试验中的一个重要环节，通过测量变压器绕组的直流电阻可以判断绕组的连接是否正常，绕组的匝间短路和接地等故障情况。

变压器直流电阻测试方法原理可以归纳为以下几个方面。

一、电流传输原理在变压器直流电阻测试中，通常使用小电流进行测试，一般为1A、5A、10A等。

测试电流经过变压器的绕组，从一个端口注入，经过绕组内部的电阻（包括匝间电阻和接地电阻等），再通过另一个端口流出。

测试仪器通过测量注入电流和流出电流之间的压差（电压）来计算绕组内部的电阻值。

二、电压测量原理三、内阻计算原理变压器的直流电阻测量是基于欧姆定律的计算原理。

根据欧姆定律，电阻值可以通过测量电流和电压之间的比值来计算。

在变压器直流电阻测试中，电流经过绕组，电压差测量在测试仪器上，根据欧姆定律，可以得到内阻值。

四、温度校正原理在变压器直流电阻测试中，还需要根据测试时的温度进行校正，以确保测试结果的准确性。

具体的温度校正原理是：根据变压器绕组的温度系数和测试时的环境温度，计算出校正系数，并将测得的电阻值乘以校正系数进行修正，从而得到准确的电阻值。

五、故障判定原理根据变压器直流电阻测试结果，可以判断绕组的接地故障和匝间短路等故障情况。

一般来说，正常的绕组内部电阻值应该比较稳定，如果电阻值显著增加，则可能存在接地故障；如果电阻值明显减小，则可能存在匝间短路等故障。

综上所述，变压器直流电阻测试方法通过测量注入电流和流出电流之间的压差来计算绕组内部的电阻值，并进行温度校正以获得准确结果。

通过测量结果可以判定绕组的连接是否正常，绕组的匝间短路和接地等故障情况，为变压器绝缘试验提供重要依据。

5A，10A，20A直流电阻测试仪快速操作5A，10A，20A是指直流电阻额定电流的大小，对于感性负载来说，电流越大，测量的速度越快，相应的变压器容量越大，电感量就越大，所用的测试时间就越长，一般我们建议用户在确认订单之前，一定要明白用户的使用情况便于更准确的适配所对应的产品，下面时基电力也可以给予一定的选型参考，10kv及以下电流变压器建议使用5A直流电阻测试仪，35kv~110kv建议使用10A直流电阻测试仪，如果是现场变压器比较多时，比如：变压器制造厂家，建议使用三回路直流电阻测试仪，下面所以下5A，10A，20A直流电阻测试仪为例讲解一下它的快速操作步骤及方法。

0801A步骤1：测试导线连接说明将测试仪电源接入，控制面板的分别接到高压侧的A、B、C、O套管上，如果只有A、B、C三个套管，可以将黑色测试钳悬空；测试线另一端与仪器的接线端子对应连接，将低压测试线（较短的）的四个测试钳（黄绿红黑）分别接到低压侧的a、b、c、o套管上，如果只有a、b、c三个套管，可以将黑色测试钳悬空，测试线另一端与仪器的接线端子对应连接，如下图：1-0610 580*300直流电阻测试仪提供了几种不同的测量电流，您可以根据需要按“▲”和“▼”键进行选择，请注意每种测量电流的最大测量范围，以免出现所测绕组直流电阻大于所选电流的最大测量范围，使测量开始后电流达不到预定值，导致直阻仪长时间处于等待状态。

选择好测量方式和测量电流后，按“测量”键开始整个测量过程。

1-06272步骤2：测试流程及试验方法（1）将被测设备，用仪器配备专用测试线连接，按下图连接，同时确保各测试夹具夹接牢固、可靠。

（2）开启仪器电源开关，仪器显示“欢迎使用”，稍后进入“量程选择”界面，此时用“向上、向下”键移动光标，选择所需设定的测试量程，按下“确认”键仪器开始测量。

（3）仪器进入测量状态中，LCD屏幕显示充电模拟条，待充电完成后LCD屏幕显示数值,即为被测设备直流电阻值，此时按下“确认”键数值将被保存并锁定。
