使用变压器直流电阻测试仪试验的目的

主变压器常规试验方案使用万用表测量绕组连同套管的直流电阻，记录并比对实际值与设计值是否相符。

改写：本试验旨在检查绕组接头的焊接质量以及绕组是否存在匝间短路，同时检查电压分接开关各个位置的接触情况和实际位置是否与指示位置相符，引出线是否存在断裂等问题。

我们将使用万用表测量绕组连同套管的直流电阻，并记录实际值，以便与设计值进行比对。

2检查所有分接头的电压比试验目的：检查分接头的电压比是否符合设计要求。

试验方法：使用测试仪器测量所有分接头的电压比，记录并比对实际值与设计值是否相符。

改写：本试验旨在检查所有分接头的电压比是否符合设计要求。

我们将使用测试仪器测量所有分接头的电压比，并记录实际值，以便与设计值进行比对。

3检查单相变压器的极性和三相变压器的组别试验目的：检查单相变压器的极性和三相变压器的组别是否正确。

试验方法：使用测试仪器检查单相变压器的极性和三相变压器的组别，记录并比对实际值与设计值是否相符。

改写：本试验旨在检查单相变压器的极性和三相变压器的组别是否正确。

我们将使用测试仪器进行检查，并记录实际值，以便与设计值进行比对。

4测量绕组连同套管的绝缘电阻、吸收比、极化指数试验目的：检查绕组连同套管的绝缘电阻、吸收比和极化指数是否符合设计要求。

试验方法：使用测试仪器测量绕组连同套管的绝缘电阻、吸收比和极化指数，记录并比对实际值与设计值是否相符。

改写：本试验旨在检查绕组连同套管的绝缘电阻、吸收比和极化指数是否符合设计要求。

我们将使用测试仪器进行测量，并记录实际值，以便与设计值进行比对。

5测量绕组连同套管的介质损耗因数tgδ试验目的：检查绕组连同套管的介质损耗因数tgδ是否符合设计要求。

试验方法：使用测试仪器测量绕组连同套管的介质损耗因数tgδ，记录并比对实际值与设计值是否相符。

改写：本试验旨在检查绕组连同套管的介质损耗因数tgδ是否符合设计要求。

我们将使用测试仪器进行测量，并记录实际值，以便与设计值进行比对。

直流电阻测试仪用途及功能特点如何一、直流电阻测试仪的用途：1.电力系统维护：直流电阻测试仪广泛应用于电力系统的维护工作中，如变压器、开关设备、继电器等的上下线检测、电器接触电阻测量、线圈电阻测量等。

2.轨道交通设备检修：直流电阻测试仪可用于轨道交通设备的检修和维护工作中，如轨道线路电气性能的测试、地铁车辆电气系统的测试等。

3.电子电器行业：在电子电器行业中，直流电阻测试仪可用于元器件的电阻测量、电路板的联通性测试等。

二、直流电阻测试仪的功能特点：1.精确度高：直流电阻测试仪采用先进的测量技术，具有很高的测量精确度，能够提供准确的测量结果，保证测试的可靠性。

2.范围广：直流电阻测试仪可以在较大的测量范围内进行测量，适用于不同电气设备的测量需求，具有很大的灵活性。

3.便携式设计：直流电阻测试仪一般具有小巧便携的设计，方便携带和操作，适用于现场测试和移动测试。

4.多功能操作：直流电阻测试仪通常具有多种功能操作，如数据存储、数据导出、报表生成、曲线显示等，方便用户对测量结果进行处理和分析。

5.人性化界面：直流电阻测试仪一般具有人性化的界面设计，操作简单，易于学习和使用，减少用户的操作困难和出错风险。

6.安全性能好：直流电阻测试仪具有良好的安全性能，能够有效保护测试人员的安全，防止因测试操作不当而造成的事故发生。

7.大屏幕显示：直流电阻测试仪通常具有大屏幕的显示器，能够清晰展示测试结果和相关信息，提高可视性和操作便利性。

8.数据处理功能：直流电阻测试仪通常可以将测试数据传输到电脑或存储设备中，便于后续数据的处理和管理。

综上所述，直流电阻测试仪是一种功能强大且广泛应用于电气设备维护和检修的仪器。

它具有精确度高、范围广、便携式设计、多功能操作、人性化界面、安全性能好、大屏幕显示和数据处理功能等特点，能够满足各种现场测试和移动测试的需求，为电气设备的正常运行和维护提供了重要工具。

直流电阻测量9.熟悉直流电阻测试的目的、测试方法和测试时的注意事项。

一、测量直流电阻的意义有些电气设备具有线圈等导电回路，例如发电机、电动机、变压器等。

这些线圈的导线都包有绝缘，在制造过程中可能存在质量问题。

例如导线连接接头焊接不良，或者存在匝间短路，也可能线圈的引出线与接线端子的连接拧得不紧。

如果存在这些缺陷，电气设备投入运行时，可能很快发生事故；也可能在运行一段时间后，由于过负荷等原因，产生局部过热，最终导致设备事故。

测量这些设备导电回路的直流电阻，就是为了及时发现线圈等导电回路的隐患，防止不合格的设备投入运行。

此外，断路器等开关设备的触头闭合不严，或者引接线的接触不良，在长期通过大电流时由于接触电阻过大而局部过热，最后导体熔化造成事故。

对这些设备导电回路测量直流电阻就是为了校验开关触头是否接触良好，引接线的连接是否紧固，防止运行中接触点产生过热引起事故。

二、直流电阻测试方法1.直流压降法电流、电压表法又称直流压降法，其原理是在被测电路中通以直流电流，测量两端压降，根据欧姆定律计算出被测电阻。

图3-16为直流压降法测量直流电阻原理接线图。

图中R某为被测电阻，I为测量电流，U为测量电压。

根据欧姆定律R某＝U／I。

由于电流表和电压表都存在内阻，对测量结果会造成影响，引起误差。

因此在计算电阻时，应把电流表和电压表的内阻考虑进去。

设电流表的内阻为rA，电压表的内阻为rv。

（1）采用图3-16（a）所示接线方式时R某U（3-19）UIrV式中R某——被测直流电阻，Ω；U——电压表指示的电压，V；I——电流表指示的电流，A；rV——电压表的内电阻，Ω。

（2）采用图3-16（b）所示接线方式时R某UIrA（3-20）I式中rA——电流表的内电阻，Ω。

图3-16（a）所示测量方法中，电流表中流过的电流包括两部分，其中主要部分是流过被测电阻R某的电流，另有一很小的电流是流过电压表的电流。

对于同一块电压表，电源电压不变，流过的电流也不变。

变压器直流阻值测量方法直流阻值测量方法的主要目的是测量变压器的直流电阻，以评估变压器的导电性能和绝缘状态。

在测量直流电阻之前，首先需要确认变压器已经停止运行并且已经充分冷却，否则可能会对测量结果产生干扰。

以下是一种常用的变压器直流阻值测量方法：1.准备工作：-确保测量仪器和电缆的状态良好，无损坏或短路等问题。

-检查引线和接头是否干净、良好接触，并用毛刷或干净的布擦拭清洁。

-确保电源和测量仪器接地正常，以确保操作安全。

2.连接测量仪器：-将测试仪表设置为直流电阻测量模式，并选择适当的量程。

-将测量仪器的电源线接地。

-将测量仪器的正负引线分别连接到变压器的高压绕组和低压绕组的两端，确保接线牢固。

3.断开变压器的中性点：-如果变压器有中性点，请在测量前将中性点断开，以避免对测量结果的影响。

-断开中性点前，请确保变压器处于完全停止状态，并遵循相关安全操作规程。

4.进行测量：-打开开关，使测量仪器开始测量变压器的直流电阻。

-等待一段时间，直到测量仪器稳定下来。

此时，读取并记录所测量的直流电阻值。

-根据需要，反复进行多次测量，并计算它们的平均值以提高测量的准确性。

5.结束测量：-测量结束后，先断开测量仪器的电源线，然后再断开测量仪器的接线。

-将测量仪器设置为其他模式或关闭电源，以确保测量仪器的正常使用寿命。

在进行变压器直流阻值测量时，需要注意以下几点：-测量仪器的选择和使用必须符合相关的电气安全规范和规程。

-测量仪器必须具有足够的测量范围和准确度，以满足测量要求。

-进行测量时，要确保环境安静，并避免干扰。

电力变压器常规试验项目及目的电力系统中变压器经常由于设备存在缺陷而引起许多故障，必须对进场设备进行常规性试验，从而保证人身、设备安全十分重要。

一、电力变压器试验（GB50150-2021 8. 0. 1）1、变压器绕组直流电阻的测量（简称直流电阻测试）使用仪器直流电阻测试仪试验目的：检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股的情况；2、变压器变比的测量测量变比目的：验证变压器的电压变换是否符合规定值，达到设计值；开关各引出线的接线是否正确，可初步判断变压器是否再匝间短路现象等。

3、绕组绝缘电阻、吸收比、极化指数及铁芯的绝缘电阻的测量(2500V、 5000V兆欧表)试验目的是测量变压器的绝缘电阻，是检查其绝缘状态最简便的辅助方法，测量绝缘电阻、吸收比能有效发现绝缘受潮及局部缺陷，如瓷件破裂，引出线接地等。

4、测试绕组连同套管的介质损耗因素 tanδ及其电容量(自动介损测试仪)测量 tanδ是一种使用较多而且对判断绝缘较为有效的方法，通过测量 tanδ可以反映出绝缘的一系列缺陷，如绝缘受潮、油或浸渍物脏污或劣化变质，绝缘中有气隙发生放电等。

5、直流泄漏电流测试(直流发生器、微安表)直流泄漏试验的电压一般那比兆欧表电压高，并可任意调节，因而它比兆欧表发现缺陷的有效性高，能灵敏地反映瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂绝缘油劣化、绝缘的沿面炭化等。

6、绕组所有分接的电压比（变压器变比综合测试仪）利用变比电桥能够很方便的测量出被试变压器的变压比。

7、校核三相变压器的组别和单相变压器的极性（万用表或直流毫伏表、电压表、相位表）由于变压器的绕组在一次线圈、二次线圈间存在着极性关系，当几个绕组互相连接组合时，无论接成串联或并联，都必须知道极性才能正确进行。

变压器接线组别是并列运行的重要条件之一，若参加并列运行的变压器接线组别不一致，将出现不能允许的环流。

变压器直流电阻测试的目的、方法及注意事项本文介绍了变压器直流电阻测试的目的、方法及注意事项，包括测试目的、测试方法、测试仪器、测试电路、测试注意事项等。

变压器直流电阻测试的目的：
1. 检查绕组接头的焊接质量，绕组是否有匝间短路；
2. 检查有载分接开关各位置触点是否良好，分接开关实际位置与指示位置是否一致；
3. 检查出线是否断线；
4. 对于三相电力变压器，根据试验结果计算其三相直流电阻的不平衡率，判断是否符合设计或相关标准。

变压器直流电阻的测量方法：
1. 采用直流电阻测试仪进行测量；
2. 测量前估算被测线圈的电阻值，将直流电阻测试仪的电桥比旋钮置于适当位置；
3. 将未测线圈短接接地，然后接通电源开关，充电；
4. 供电充足后，按下振镜开关，快速调整测量臂，使电流检测仪指针向振镜刻度中间零线移动，微调至指针稳定，记录电阻停在零位时的值；
5. 测量完成后，先打开振镜按钮，然后松开电源开关。

变压器直流电阻测试的注意事项：
1. 在测量过程中，除严格遵守电气安全规程和设备试验规程外，还应注意以下几点：
1）当线圈温度稳定时，变压器油箱上下温差不超过 3；
2）由于变压器线圈的电感，测量时充电电流不稳定。

需要在电流稳定后进行计数，必要时缩短充电时间；
3) 应尽可能降低测试电路中导体的接触电阻。

运行中的变压器分接接头常受油膜等污物的影响，使接触不良。

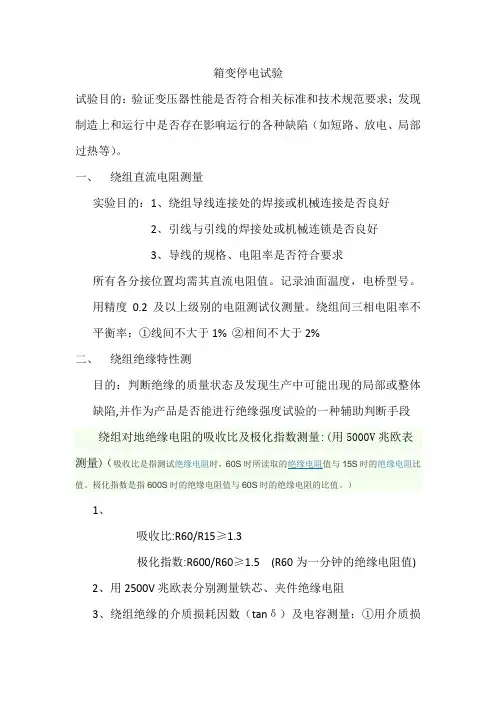

箱变停电试验试验目的：验证变压器性能是否符合相关标准和技术规范要求；发现制造上和运行中是否存在影响运行的各种缺陷（如短路、放电、局部过热等）。

一、绕组直流电阻测量实验目的：1、绕组导线连接处的焊接或机械连接是否良好2、引线与引线的焊接处或机械连锁是否良好3、导线的规格、电阻率是否符合要求所有各分接位置均需其直流电阻值。

记录油面温度，电桥型号。

用精度0.2及以上级别的电阻测试仪测量。

绕组间三相电阻率不平衡率：①线间不大于1% ②相间不大于2%二、绕组绝缘特性测目的：判断绝缘的质量状态及发现生产中可能出现的局部或整体缺陷,并作为产品是否能进行绝缘强度试验的一种辅助判断手段绕组对地绝缘电阻的吸收比及极化指数测量:(用5000V兆欧表测量)（吸收比是指测试绝缘电阻时，60S时所读取的绝缘电阻值与15S时的绝缘电阻比值。

极化指数是指600S时的绝缘电阻值与60S时的绝缘电阻的比值。

）1、吸收比:R60/R15≥1.3极化指数:R600/R60≥1.5 (R60为一分钟的绝缘电阻值)2、用2500V兆欧表分别测量铁芯、夹件绝缘电阻3、绕组绝缘的介质损耗因数（tanδ）及电容测量：①用介质损耗因数测量仪反接法进行测量，施加10kv电压②tanδ＜0.5% ③正接法测量绕组间电容三、线端的操作冲击试验（SI）目的：考核变压器线端、匝间及相间绝缘强度①操作冲击波由冲击电压发生器直接施加到被测试线路端子上。

冲击电压波形根据GB1094.3-2003的规定，其视在波形时间至少为100μs，超过90%规定峰值的时间至少为200μs，从视在原点到第一个过零点的全部时间至少为500μs，最好为1000μs。

冲击电压应满足标准及技术协议要求②试验顺序及记录：试验应包括一次50%---70%全试验电压下的冲击（校正冲击波）和三次连续全试验电压下的冲击。

试验设备：CDY 4800kV/720kJ冲击电压发生器CDF-4800 kV弱阻尼电容分压器Highvolt SBG-4冲击控制系统TR-AS200-12-4通道数字式冲击电压测量系统四、线端的雷电全波冲击试验目的：验证产品冲击绝缘强度，保证产品在系统中正常运行，考核变压器线端、匝间及线间绝缘强度雷电冲击波由冲击电压发生器直接施加到被试线路端子上。

直流电阻测试仪用途及功能特点如何一、直流电阻测试仪的用途直流电阻测试仪（DC Resistance Tester）是一种用于测试电线、电缆、电机、发电机、变压器等电气设备内部电阻的专用仪器。

其主要作用是测量设备内部的电阻值，以此来判断设备是否正常运行，是否需要修理或更换部件等。

直流电阻测试仪是利用欧姆定律来进行测试的。

欧姆定律是电学中最基本的定律之一，它表明电阻和电流的比例关系。

根据欧姆定律，电阻是电压与电流的比例值，即 R=V/I。

当电流通过某一设备时，我们可以通过测试电阻值来判断设备的内部电路是否符合要求。

直流电阻测试仪的用途非常广泛，尤其在电力行业和工业领域中得到了广泛应用。

例如，在电力行业中，直流电阻测试仪可以用于测量变电站、发电机组、电缆等设备的内部电阻值。

在工业领域中，直流电阻测试仪可以用于检测风电设备、电机、发电机等设备的内部电阻值。

二、直流电阻测试仪的功能特点1. 高精度测试直流电阻测试仪具备高精度测试的功能特点。

对于电子元器件、电器设备等，其内部电阻值相对比较小，需要测试精度高、测量范围广的测试仪器。

直流电阻测试仪能够在高精度范围内准确测量电气设备的内部电阻值，能够精确评估电气设备的运行状态。

2. 显示直观直流电阻测试仪使用LCD液晶屏幕显示测试结果，能够直观地显示测试结果数据。

其显示方式简单、直观，操作简单方便，深受用户的欢迎。

此外，直流电阻测试仪还可以将测试数据通过USB接口传输到电脑中，方便用户进行数据的下载、存储和分析。

3. 防守护措施直流电阻测试仪具有防护措施的功能特点。

该测试仪采用了多项安全防护措施，保证测试人员的安全。

例如，在测试过程中，若电流过大或者测试温度过高，测试仪会自动进行保护，保证测试人员的安全。

4. 多种测试模式直流电阻测试仪还具有多种测试模式的功能特点。

该测试仪可以设置多种测试模式，包括手动模式、自动模式、比较模式等多种测试模式。

测试人员可以根据不同的测试需求进行选择，对测试效果进行优化。

变压器直流电阻测试仪的原理
变压器直流电阻测试仪是一种用于测量和评估变压器绝缘系统状态的仪器。

其原理基于变压器的工作原理和直流电的特性。

变压器直流电阻测试仪的原理可以分为以下几个方面：
1. 测量原理：变压器直流电阻测试仪通过在变压器的绕组间施加直流电流，并测量绕组上的电压降和电流，从而计算出绕组的直流电阻。

测试过程中，通过改变施加的直流电流大小和方向，可以进行不同种类的测试，包括直流电阻、绝缘电阻、偏压、变比和绝缘损耗测试。

2. 施加直流电流：在进行测试时，变压器直流电阻测试仪会将直流电流施加到待测绕组上。

这通常是通过将测试仪的正负极连接到绕组两端来实现的。

施加的直流电流可由测试仪内部的电流源或外部的电流源提供。

3. 测量电压降：测试仪会同时测量绕组上的电压降。

这有助于计算直流电阻值。

大多数测试仪使用四线法对电压进行测量，以消除电压降中由电阻和导线电阻产生的误差。

4. 计算直流电阻：变压器直流电阻测试仪通过使用欧姆定律来计算绕组的直流电阻。

欧姆定律指出电阻值等于电压降与电流之比。

根据施加的直流电流和测量的电压降，测试仪可以计算出绕组的直流电阻。

5. 数据显示和分析：变压器直流电阻测试仪通常配备有液晶显示屏或数码显示屏，用于显示测量过程中的数据。

测试仪还可以将测量结果保存在内存中，以便进一步分析和比较。

总之，变压器直流电阻测试仪的原理是通过施加直流电流并测量绕组上的电压降，从而计算出绕组的直流电阻。

通过这种方式，可以对变压器的绝缘系统进行评估和监测，确保其正常运行和安全性能。

这对于变压器的维护和故障诊断非常重要。

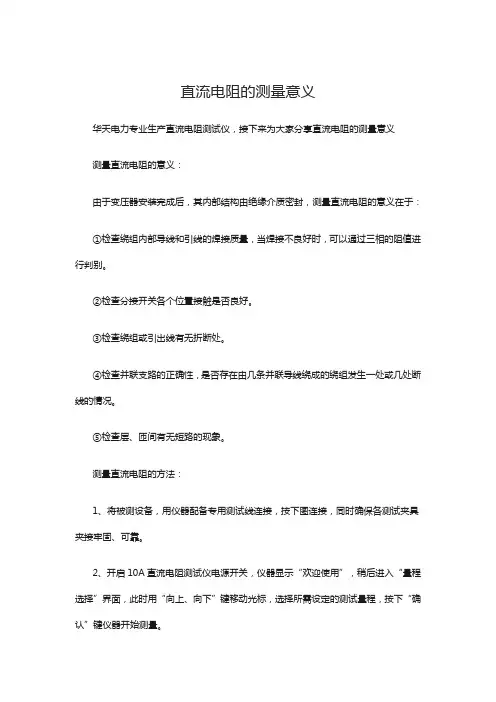

直流电阻的测量意义
华天电力专业生产直流电阻测试仪，接下来为大家分享直流电阻的测量意义
测量直流电阻的意义：
由于变压器安装完成后，其内部结构由绝缘介质密封，测量直流电阻的意义在于：
①检查绕组内部导线和引线的焊接质量，当焊接不良好时，可以通过三相的阻值进行判别。

②检查分接开关各个位置接触是否良好。

③检查绕组或引出线有无折断处。

④检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况。

⑤检查层、匝间有无短路的现象。

测量直流电阻的方法：
1、将被测设备，用仪器配备专用测试线连接，按下图连接，同时确保各测试夹具夹接牢固、可靠。

2、开启10A直流电阻测试仪电源开关，仪器显示“欢迎使用”，稍后进入“量程选择”界面，此时用“向上、向下”键移动光标，选择所需设定的测试量程，按下“确认”键仪器开始测量。

3、仪器进入测量状态中，LCD屏幕显示充电模拟条，待充电完成后LCD屏幕显示数值,即为被测设备直流电阻值，此时按下“确认”键数值将被保存并锁定。

当屏幕长时间显示“超出量程”时,按“返回”键返回上一级菜单,选择高一档测试量程重新测试，或请检查测试回路是否开路。

4、仪器进入数据锁定界面，按“打印”键数据将被打印，数据打印完毕后仪器将自动放电，放电后返回上一级菜单。

变压器直流电阻测量目的及方法变压器直流电阻测量目的及方法一、测量目的1、检查导电回路是否存在短路、开路或接错线；2、检查绕组导线的焊接点、引线与套管的连接处是否良好、分接开关有无接触不良等。

3、还可以核对绕组所用的导线规格是否符合设计要求。

二、测量方法1、电流电压法其原理是在被测绕组中，通以适当大小的直流电流，然后测量绕组中的电流和绕组两端的电压降，再根据欧姆定律，即可算出绕组的直流电阻。

测量时，所用仪表应不低于0.5级，电流表应选用内阻较小的，电压表应选用较高内阻的表，引线要有足够的截面。

测量电感量较大的绕组时，还需要有足够的充电时间。

绕组通过的电流应限制在绕组额定电流的百分之二十以内。

该方法的主要缺点是需要较长的时间才能测出准确值。

因为每相绕组可以等效成电阻和电感的串联电路，在接通电源后，电感中电流从零逐渐增加到电源电压，然后逐渐下降到稳态值，需要一个过渡过程，过渡时间的长短取决于电路的时间常数t=L／R。

由于变压器铁芯的磁导率很高，L值大大增加，而线圈的直流电阻数值又很小，因此时间常数t值很大。

一般来说，电流表和电压表内阻对测量结果产生一定的影响，而且经过时间大约T=3～5倍时间常数，电流才能达到稳态值，即需要几十分钟甚至更长时间，才能测出直流电阻的准确值。

2、平衡电桥法平衡电桥法是采用电桥平衡的原理来测量直流电阻，常用的平衡电桥法有单臂电桥或双臂电桥两种。

这种方法可以直接读取数据，准确度较高，在中、小型变压器的实际测量中，大多采用直流电桥法，当被试线圈的电阻值在1Ω以上的一般用单臂电桥测量，1Ω以下的则用双臂电桥测量。

在使用双臂电桥接线时，电桥的电位桩头要靠近被测电阻，电流桩头要接在电位桩头的上面。

测量前，应先估计被测线圈的电阻值，将电桥倍率旋钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值=倍率数×测量臂电阻值。

详细讲解变压器绕组直流电阻测试的三种方法详细讲解变压器绕组直流电阻测试的三种方法，变压器绕组的直流电阻是变压器在交接、大修和改变分接开关后必不可少的试验项目。

测量直流电阻的目的是：1.检查绕组接头的焊接质量有无匝间短路;2.电压分接开关各个位置是否良好以及分接开关实际位置与指示位置是否相符;3.引出线有无断裂;4.多股导线并饶的绕组是否有断股等情况。

下面为大家介绍三种测量变压器绕组直流电阻测试仪的方法，方便广大进行变压器直流电阻测试的朋友更好的进行该项试验。

一、电流电压表法电流电压表法又称电压降法。

电压降法的测量原理是在被测绕组中通以直流电流，因而在绕组的电阻上产生电压降，测量出通过绕组的电流及绕组上的电压降，根据欧姆定律，即可算出绕组的直流电阻，测量接线如图1所示。

图1：电流电压表法测量直流电阻原理图a——测量大电阻;b——测量小电阻测量时，应先接通电流回路，待测量回路的电流稳定后再合开关S2，接入电压表。

当测量结束，切断电源之前，应先断S2，后断S1，以免感应电动势损坏电压表，测量用仪表准确度应不低于0.5级，电流表应选用内阻小的电压表应尽量选内阻大的4位高精度数字万用表。

当试验采用恒流源，数字式万用表内阻又很大时，一般来讲，都可使用图1(b)的接线测量。

根据欧姆定律，由下式可计算出被测电阻的直流电阻。

Rx=U/I式中，Rx——被测电阻(Ω);U——被测电阻两端电压降(V);I——通过被测电阻的电流(A)。

电流表的导线应有足够的截面，并应尽量地短，且接触良好，以减小引线和接触电阻带来的测量误差，当测量电感量大的电阻时，要有足够的充电时间。

二、平衡电桥法应用电桥平衡的原理来测量绕组直流电阻的方法称为电桥法。

常用的直流电桥有单臂电桥及双臂电桥两种。

1、单臂电桥单臂电桥测量原理接线如图2所示，当R1上的电压降等于R3上的电压降时，则A、B两点间没有电位差，即检流计中没有电流，此时It流经R1和R2，l2流经R3和R 4，电桥达到平衡。

变压器绕组直流电阻解析作者：刘涛来源：《山东工业技术》2014年第18期摘要：变压器绕组直流电阻测量是变压器试验项目中比较重要的试验之一。

从变压器的制造开始，变压器直流电阻测量就被变压器厂家作为控制质量的参考依据。

在电力企业变压器安装、运行和维护时，绕组直流电阻测量是变压器试验项目中比较重要的一个试验项目。

对绕组直流电阻进行研究分析具有重要意义。

关键词：绕组直流电阻；平均温度；三相不平衡变压器作为电力生产中比较重要的生产设备，从制造开始，运输、安装、运行和维护每个环节，都需要对变压器进行高压试验来监控和维修。

测量绕组直流电阻的目的主要是检查变压器的以下几个方面：①绕组导线连接处有无焊接或机械连接不良的现象。

②引线与套管、引线与分接开关的连接是否良好，引线与引线的焊接或机械连接是否良好。

③导线的电阻率是否符合要求。

④变压器绕组温升是根据绕组温升试验前的冷态电阻和温升试验后断开电源瞬间热态电阻计算得到的，所以温升试验需测量直流电阻。

⑤绕组直流电阻是否平衡。

⑥绕组直流电阻测量结果用来作为计算负载损耗的基本数据。

1 变压器绕组直流电阻的温度因素根据物理学中导体导电能力与温度之间的关系，绕组的直流电阻和温度是相关的。

（1）电阻温度换算公式：R2=R1*（T+t2）/（T+t1）t1——绕组温度T——电阻温度常数（铜线取235，铝线取225）t2——换算温度（75 ℃或15 ℃）R1——测量电阻值R2——换算电阻值（2）在温度变化范围不大时，纯金属的电阻率随温度线性地增大，即ρ=ρ0（1+αt），式中ρ、ρ0分别是t℃和0℃的电阻率，α称为电阻的温度系数。

多数金属的α≈0.4%。

由于α比金属的线膨胀显著得多（温度升高 1℃，金属长度只膨胀约0.001%），在考虑金属电阻随温度变化时，其长度 l和截面积S的变化可略，故R = R0 （1+αt），式中和分别是金属导体在t℃和0℃的电阻。

因此测量绕组直流电阻时必须测量绕组的温度，温度测量的准确度直接影响绕组直流电阻测量结果的准确度。

变压器直流电阻测量文章从介绍了变压器直流电阻测试目的、方法出发，进行了实例分析，总结了测量变压器直流电阻的注意事项。

希望对相关工作提供参考。

标签：变压器；直流电阻；电流引言变压器是输送电能的重要设备之一，变压器的质量和可靠性能直接关系到安全可靠的输送电力。

所以在制造、出厂及日常维护的过程当中我们应当保持高度警惕，保证其处于正常运行状态。

绕组直流电阻测量按照GB 1094.1-1996《电力变压器第一部分总则》的规定属于变压器的例行试验，所以每一台变压器在制造过程中、制造完成后及日常的维护过程中，都要进行绕组直流电阻的测量。

1 测量变压器直流电阻的目的及方法1.1 测量变压器直流电阻的目的变压器绕组直流电阻测试是变压器出厂及预防性试验的主要项目之一，通过该项试验可以检查绕组导线连接处的焊接或机械连接是否良好，有无焊接或焊接不良的现象，引线与套管、引线与分接开关的连接是否良好，导线的规格电阻率是否符合要求，引线与引线的焊接或机械连接是否良好以及各相绕组的电阻是否平衡等。

1.2 变压器直流电阻的测量方法一种是采用电桥平衡的原理来测量直流电阻的方法即平衡电桥法，常用的平衡电桥有单臂和双臂电桥两种。

另一种方法是在被测电阻中通以直流电流，测量该电阻上的电压降，再根据欧姆定律即可算出被测电阻值，此方法就是电流、电压表法，又被称电压降法。

值得注意的是由于电流表和电压表的内阻对测量结果会产生影响，所以它们被接入测量电路的方式应慎重考虑。

1.3 测量变压器绕组直流电阻的标准对于容量在1600kV A及以下的变压器直流电阻快速测试仪，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%，与以前相同部位测得值比较，其变化不应大于2%。

对于容量在1600kV A以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出线的绕组，线间差别不应大于三相平均值的1%。

2 实例分析某高试班在对220kV主变进行预防性试验时，发现其变中直流电阻超标。

测量变压器绕组直流电阻的目的
测量变压器绕组直流电阻的目的
测量变压器绕组的直流电阻，主要不是测试绝缘部分，而是检测导电部分。

其目的是检查：
（1）绕组接头的焊接质量和有无匝间短路。

（2）电压分接开关的各个位置接触是否良好，分接开关的实际位置与指示位置是否相符。

（3）引出线是否断裂。

（4）多股导线并绕的绕组是否断股。

测量变压器绕组绝缘电阻的目的是检查绝缘状态，确定绝缘是否受潮和有无局部缺陷（如瓷套管是否破裂，引出线是否接地等）。

变压器直流电阻测试分析概述:变压器绕组的直流电阻是变压器出厂、交接和预防性试验测试的基本项目之一，也是变压器发生事故后的重要检查项目，这是因为直流电阻及其误差对综合诊断变压器绕组（饱括导电杆、引线的连接、分接开关及其绕组整个系统）的故障可提供重要信息。

通过测量直流电阻，可以检查绕组接头的焊接质量和绕组有无匝间短路，电压分接头各个位置接触是否良好，以及实际位置与分接指示位置是否一致，引线是否存在断开，多股并绕的绕组是否断股的情况。

本文介绍了变压直流电阻误差产生的原因、并进行结果分析。

关键词：变压器直流电阻绕组不平衡率前言：变压器绕组直流电阻的测试试验是变压器出厂、交接和预试时的基本项目,也是变压器出现故障后分析故障原因经常使用的方法。

直流电阻不平衡率是判断变压器是否合格的重要因素，以下介绍一些三相变压器直流电阻误差产生的原因、结果分析。

1.变压器直流电阻测量反方法的基本原理电力变压器绕组可用等效于被测绕组的电感L和电阻R串联电路表示。

如图一所示。

当t=0，合上开关K，直流电压E加于被测绕组时，由于电感中的电流不能突变，所以直流电源刚接通瞬间，L中的电流为零，电阻中也无电流，图一变压器直流电阻测量基本电路因此，电阻上没有压降，此时E-外施直流电压；K-开关；R-绕组的直流电阻；全部外施电压加在电感的两端。

Lx-绕组电感；i-通过绕组的电流回路方程式：E=iR+Ldi/dt则突然加一个直流电压时绕组电流为：i=E/R(1-e-τ/T)式中τ=L/R为回路时间常数。

由此可见，接通直流电压时，i含有1个直流分量和1个衰减分量。

当衰减分量衰减至0时，即i达到稳定值I=E/R时，可以通过测量E和I，得到R。

电路达到稳定时间的长短，取决于L和R的比值，即该电路的时间常数τ=L/R。

由于大型变压器的τ值比小变压器的τ值大得多，所以大型变压器达到稳定的时间相当长，即τ越大，达到稳定的时间越长；反之，τ越小，时间越短。

变压器直阻测试的原理变压器直阻测试是一种用于检测变压器绕组间和绕组与地之间的直流电阻的测试方法。

该测试方法可以帮助工程师确定绕组的连接和导体的连通性以及绕组距离地的绝缘性能。

以下是变压器直阻测试的原理。

首先，变压器直阻测试需要使用直流电路来测量绕组的阻抗。

测试仪的直流电源通过绕组和电流计流过变压器，然后测量电流计上的直流电流值。

根据欧姆定律，电阻可以通过电流值和电压值之比得到。

在进行直阻测试之前，需要将变压器从电源断开，并断开所有外部连接。

然后，将测试仪的正极与一侧绕组相连，负极与另一侧绕组相连，并记录下测试仪上的电阻值。

这个电阻值是变压器跨绕组的直流电阻。

但是，变压器绕组之间存在漏抄电阻，这会对测试结果产生影响。

为了避免这种情况，通常会进行零序电流补偿。

零序电流补偿是一种通过在绕组之间加入额外的阻性负载来消除漏抄电流的方法。

在测试过程中，测试仪通过施加相应的电流，使绕组之间的流过的总电流为零。

通过测量此时的电流计读数，可以得到准确的直阻值。

此外，为了保证测试结果的准确性，变压器直阻测试需要在一定条件下进行。

首先，测试时应保持环境温度稳定，因为温度会影响电阻值。

其次，应在变压器没有外部电源供电的情况下进行测试，以避免外部电源对测试结果的干扰。

此外，变压器应在测试前充分放电，以避免电阻产生的高电压激活局部放电。

需要注意的是，变压器直阻测试只能检测到绕组与地之间的直阻，不能检测到绕组内部的故障或局部放电。

为了检测这些问题，可能需要使用其他测试方法，如变比测试、有载分接开关测试等。

总之，变压器直阻测试是一种用于测量变压器绕组电阻的方法。

通过直流电流测量，可以得到绕组间和绕组与地之间的直流电阻值，从而评估变压器的连接状态和绝缘性能。

在进行测试时，需要注意相关条件以确保测试结果的准确性。

电气试验报告一、试验目的本次电气试验的主要目的是对电气设备的性能、安全性和可靠性进行检测和评估，以确保其在正常运行条件下能够稳定工作，预防潜在的故障和事故，保障电力系统的安全稳定运行。

二、试验对象本次试验的对象包括变压器、开关柜、电缆、避雷器等电气设备。

三、试验设备及工具1、兆欧表：用于测量绝缘电阻。

2、直流电阻测试仪：测量绕组的直流电阻。

3、高压试验变压器：进行耐压试验。

4、继电保护测试仪：检测继电保护装置的性能。

5、示波器：观察电压、电流的波形。

6、万用表：测量电压、电流、电阻等基本参数。

四、试验项目及结果1、绝缘电阻测试对变压器、开关柜内的母线、电缆等进行了绝缘电阻测试。

测试结果表明，各设备的绝缘电阻值均符合相关标准要求，表明设备的绝缘性能良好。

变压器高压侧对低压侧及地的绝缘电阻值为_____兆欧，低压侧对高压侧及地的绝缘电阻值为_____兆欧。

开关柜内母线的绝缘电阻值均大于_____兆欧，电缆的绝缘电阻值也在规定范围内。

2、直流电阻测试对变压器的绕组进行了直流电阻测试。

测试结果显示，各绕组的直流电阻值平衡，符合产品技术要求，表明绕组没有断路、短路等故障。

变压器高压绕组的直流电阻值为_____欧姆，低压绕组的直流电阻值为_____欧姆。

3、耐压试验对开关柜内的绝缘子、避雷器等进行了耐压试验。

试验过程中，未出现击穿、闪络等现象，表明设备能够承受规定的电压，绝缘性能可靠。

开关柜内绝缘子的耐压试验电压为_____千伏，持续时间_____分钟，避雷器的动作电压为_____千伏。

4、继电保护测试对继电保护装置进行了动作特性、整定值等测试。

测试结果表明，继电保护装置动作准确、可靠，能够在故障发生时及时切断电路，保护设备和人员的安全。

过流保护的整定值为_____安培，动作时间为_____毫秒；速断保护的整定值为_____安培，动作时间为_____毫秒。

5、开关柜操作试验对开关柜进行了分合闸操作试验，检查操作机构的灵活性、可靠性以及联锁装置的正确性。
