Cortex-M系列处理器指令集_指令集特性比较总结

文章主题：深度解析Cortex-M23汇编指令1. 前言在嵌入式系统中，Cortex-M23处理器是一种常见的微控制器核心。

其汇编指令集对于嵌入式开发非常重要，因此本文将深入探讨Cortex-M23汇编指令的相关知识。

2. Cortex-M23简介Cortex-M23是ARM旗下针对低功耗、对安全性要求较高的嵌入式应用而设计的处理器核心。

其指令集对嵌入式系统的性能和功耗起着关键作用。

3. 汇编指令的基本概念汇编指令是机器语言的助记符，是一种低级别的程序设计语言。

了解汇编指令的基本概念对理解Cortex-M23的汇编指令非常重要。

4. Cortex-M23的指令集架构Cortex-M23的指令集架构是非常精简且高效的，包括基本指令、扩展指令和特权指令等部分，这些指令的灵活运用对于优化代码效率有着重要的意义。

5. 常用的Cortex-M23汇编指令在嵌入式开发中，一些常用的Cortex-M23汇编指令如加载存储指令、分支跳转指令、逻辑运算指令等都是必须掌握的内容。

6. 汇编指令的应用场景汇编指令在嵌入式系统的应用场景非常广泛，包括中断处理、设备驱动程序、嵌入式操作系统等，了解其应用场景有助于更好地理解汇编指令的作用与价值。

7. 个人见解与结语通过对Cortex-M23汇编指令的深入探讨，我对其在嵌入式系统中的重要性有了更深入的理解，同时也认识到了其对系统性能和功耗的影响。

对于嵌入式开发者来说，熟练掌握Cortex-M23汇编指令将极大地提高开发效率，同时也有助于优化系统性能。

结语：通过本文的阐述，相信您对Cortex-M23汇编指令有了更加全面、深刻和灵活的理解。

希望本文能为您在嵌入式开发领域的学习和工作带来一些启发与帮助。

8. Cortex-M23汇编指令的优化和性能提升在嵌入式系统中，优化Cortex-M23汇编指令的编程方式可以极大地提高系统性能。

通过合理选择指令和编写高效的汇编代码，可以减少系统的功耗和延迟，从而提高系统的响应速度和效率。

Cortex-M 系列针对成本和功耗敏感的MCU 和 终端应用（如智能测量、人机接口设备、汽车和 工业控制系统、大型家用电器、消费性产品和医 疗器械）的混合信号设备进行过优化。

.比较Cortex-M 处理器Cortex-M 系列是适用于具有不同的成本、功耗和性能的一系列易于使用的兼容嵌入式设备 （如微控制器（MCU ））的理想解决方案。

每个处理器都针对十分广泛的嵌入式应用范围提供 最佳权衡取舍。

关于Cortex-M4与Cortex-M3的区别，：M4不是用来取代M3的，它只是多了浮点运算功能。

如果 你不需要浮点DSP, M3就足够了"8/16位”应用“8/16位”应用"16/32位”应用“32位/DSC ”应用低成本和简单性低成本，最佳能效高性能，通用有效的数字信号控制20-50M 工作频率20-50M 工作频率32-100M 工作频率80-204M 工作频率冯诺依曼结冯诺依曼结哈佛结哈佛结构构构构Cortex-M 系列处理器都是二进制向上兼容的，这使得软件重用以及从一个Cortex-M 处理器 无缝发展到另一个成为可能。

FPGA Low Cost MCU High Performance MCUMCortex-M 技术RISC 处理器内核Thumb-2® 技术•高性能32位CPU •具有确定性的运尊•低延退3阶段管道• 16/32位指令的最佳混合•小于8位设费3倍的代码大小•对性能没有负面影响低功耗模式嵌套矢堂中断控制器(NVIC)•集成的睡眠状态支持•多电源域•基于架构的软件控制•低延返、低抖动中断响应•不需要汇编编程•以纯C 语言编写的中断服务例程工具和RTOS 支持99［竺!9里袒试犯建朦.厂泛的第三方工具支持• Cortex 微控制器软件接口标准(CMSIS)•最大限度地增加软件成果重用• JTAG 或2针串行线调试(SWD)连接•支持多处理器•支持实时跟踪CMSISARM Cortex 微控制器软件接口标准(CMSIS) 是Cortex-M 处理器系列的与供应商无关的硬 件抽象层。

Cortex-M4 处理器特性简介ARM Cortex™-M4 处理器是由ARM 专门开发的最新嵌入式处理器，在M3的基础上强化了运算能力，新加了浮点、DSP、并行计算等，用以满足需要有效且易于使用的控制和信号处理功能混合的数字信号控制市场。

其高效的信号处理功能与Cortex-M 处理器系列的低功耗、低成本和易于使用的优点的组合，旨在满足专门面向电动机控制、汽车、电源管理、嵌入式音频和工业自动化市场的新兴类别的灵活解决方案。

1、高能效数字信号控制Cortex-M4 提供了无可比拟的功能，以将32 位控制与领先的数字信号处理技术集成来满足需要很高能效级别的市场。

Cortex-M4 处理器采用一个扩展的单时钟周期乘法累加(MAC) 单元、优化的单指令多数据（SIMD）指令、饱和运算指令和一个可选的单精度浮点单元(FPU)。

这些功能以表现ARM Cortex-M 系列处理器特征的创新技术为基础。

包括：a) RISC 处理器内核：高性能32 位CPU、具有确定性的运算、低延迟3 阶段管道，可达1.25DMIPS/MHz；b) Thumb-2® 指令集：16/32 位指令的最佳混合、小于8 位设备3 倍的代码大小、对性能没有负面影响。

提供最佳的代码密度；c) 低功耗模式：集成的睡眠状态支持、多电源域、基于架构的软件控制；d) 嵌套矢量中断控制器(NVIC)：低延迟、低抖动中断响应、不需要汇编编程、以纯 C 语言编写的中断服务例程。

能完成出色的中断处理；e) 工具和RTOS 支持：广泛的第三方工具支持、Cortex 微控制器软件接口标准(CMSIS)、最大限度地增加软件成果重用。

f) CoreSight 调试和跟踪：JTAG 或2 针串行线调试(SWD) 连接、支持多处理器、支持实时跟踪。

此外，该处理器还提供了一个可选的内存保护单元（MPU），提供低成本的调试/追踪功能和集成的休眠状态，以增加灵活性。

Cortex-M 系列针对成本和功耗敏感的 MCU 和终端应用（如智能测量、人机接口设备、汽车和工业控制系统、大型家用电器、消费性产品和医疗器械）的混合信号设备进行过优化。

.比较Cortex-M 处理器Cortex-M 系列是适用于具有不同的成本、功耗和性能的一系列易于使用的兼容嵌入式设备（如微控制器(MCU)）的理想解决方案。

每个处理器都针对十分广泛的嵌入式应用围提供最佳权衡取舍。

关于Cortex-M4与Cortex-M3的区别，：M4不是用来取代M3的，它只是多了浮点运算功能。

如果你不需要浮点DSP，M3就足够了Cortex-M 系列处理器都是二进制向上兼容的，这使得软件重用以及从一个Cortex-M 处理器无缝发展到另一个成为可能。

M Cortex-M 技术CMSISARM Cortex 微控制器软件接口标准(CMSIS) 是 Cortex-M 处理器系列的与供应商无关的硬件抽象层。

使用CMSIS，可以为接口外设、实时操作系统和中间件实现一致且简单的软件接口，从而简化软件的重用、缩短新微控制器开发人员的学习过程，并缩短新产品的上市时间。

深入：嵌套矢量中断控制器(NVIC)NVIC 是Cortex-M 处理器不可或缺的部分，它为处理器提供了卓越的中断处理能力。

Cortex-M 处理器使用一个矢量表，其中包含要为特定中断处理程序执行的函数的地址。

接受中断时，处理器会从该矢量表中提取地址。

为了减少门数并增强系统灵活性，Cortex-M 处理器使用一个基于堆栈的异常模型。

出现异常时，系统会将关键通用寄存器推送到堆栈上。

完成入栈和指令提取后，将执行中断服务例程或故障处理程序，然后自动还原寄存器以使中断的程序恢复正常执行。

使用此方法，便无需编写汇编器包装器了（而这是对基于C 语言的传统中断服务例程执行堆栈操作所必需的），从而使得应用程序的开发变得非常容易。

NVIC 支持中断嵌套（入栈），从而允许通过运用较高的优先级来较早地为某个中断提供服务。

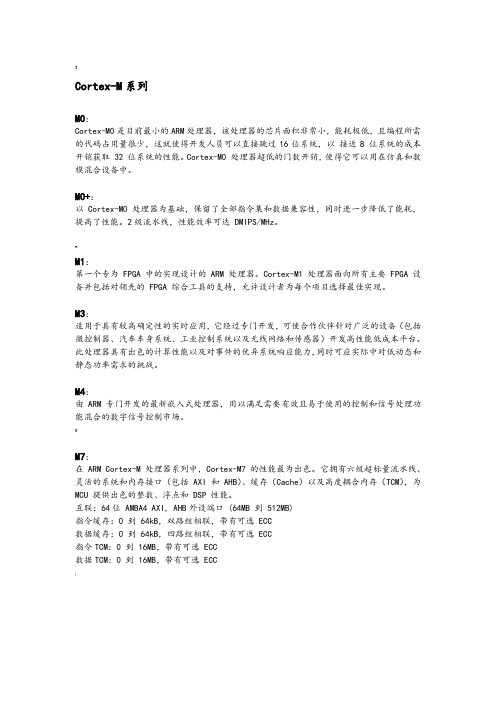

:Cortex-M系列M0：Cortex-M0是目前最小的ARM处理器，该处理器的芯片面积非常小，能耗极低，且编程所需的代码占用量很少，这就使得开发人员可以直接跳过16位系统，以接近8 位系统的成本开销获取 32 位系统的性能。

Cortex-M0 处理器超低的门数开销，使得它可以用在仿真和数模混合设备中。

M0+：以Cortex-M0 处理器为基础，保留了全部指令集和数据兼容性，同时进一步降低了能耗，提高了性能。

2级流水线，性能效率可达 DMIPS/MHz。

^M1：第一个专为 FPGA 中的实现设计的 ARM 处理器。

Cortex-M1 处理器面向所有主要 FPGA 设备并包括对领先的 FPGA 综合工具的支持，允许设计者为每个项目选择最佳实现。

M3：适用于具有较高确定性的实时应用，它经过专门开发，可使合作伙伴针对广泛的设备（包括微控制器、汽车车身系统、工业控制系统以及无线网络和传感器）开发高性能低成本平台。

此处理器具有出色的计算性能以及对事件的优异系统响应能力，同时可应实际中对低动态和静态功率需求的挑战。

M4：由 ARM 专门开发的最新嵌入式处理器，用以满足需要有效且易于使用的控制和信号处理功能混合的数字信号控制市场。

#M7：在 ARM Cortex-M 处理器系列中，Cortex-M7 的性能最为出色。

它拥有六级超标量流水线、灵活的系统和内存接口（包括 AXI 和 AHB）、缓存（Cache）以及高度耦合内存（TCM），为MCU 提供出色的整数、浮点和 DSP 性能。

互联：64位 AMBA4 AXI, AHB外设端口 (64MB 到 512MB)指令缓存：0 到 64kB，双路组相联，带有可选 ECC数据缓存：0 到 64kB，四路组相联，带有可选 ECC指令TCM：0 到 16MB，带有可选 ECC数据TCM：0 到 16MB，带有可选 ECC;:Cortex-M系列规格对比Cortex-A系列：ARM Cortex-A 系列是一系列用于复杂操作系统和用户应用程序的应用程序处理器。

Cortex-M系列处理器指令集_指令集特性比较总结1、指令集简介大多数情况下，应用程序代码可以用C或其他高级语言编写。

但是，对Cortex-M 处理器支持指令集的基本了解有助于开发者针对具体应用选择合适的Cortex-M处理器。

指令集（ISA）是处理器架构的一部分，Cortex-M处理器可以分为几个架构规范。

所有的Cortex-M 处理器都支持Thumb指令集。

整套Thumb指令集扩展到Thumb-2版本时变得相当大。

但是，不同的Cortex-M处理器支持不同的Thumb 指令集的子集，如图3所示2、Cortex-M0/M0+/M1指令集Cortex-M0/M0+/M1处理器基于ARMv6-M架构。

这是一个只支持56条指令的小指令集，大部分指令是16位指令，如图3所示只占很小的一部分。

但是，此类处理器中的寄存器和处理的数据长度是32位的。

对于大多数简单的I/O控制任务和普通的数据处理，这些指令已经足够了。

这么小的指令集可以用很少的电路门数来实现处理器设计，Cortex-M0 和Cortex-M0+最小配置仅仅12K门。

然而，其中的很多指令无法使用高位寄存器（R8 到R12），并且生成立即数的能力有限。

这是平衡了超低功耗和性能需求的结果。

3、Cortex-M3指令集Cortex-M3处理器是基于ARMv7-M架构的处理器，支持更丰富的指令集，包括许多32位指令，这些指令可以高效的使用高位寄存器。

另外，M3还支持：查表跳转指令和条件执行（使用IT指令）硬件除法指令乘加指令（MAC）各种位操作指令更丰富的指令集通过几种途径来增强性能；例如，32位Thumb指令支持了更大范围的立即数，跳转偏移和内存数据范围的地址偏移。

支持基本的DSP操作（例如，支持若干条需要多个时钟周期执行的MAC指令，还有饱和运算指令）。

最后，这些32位指令允许用单个指令对多个数据一起做桶型移位操作。

支持更丰富的指令导致了更大的面积成本和更高的功耗。

Cortex-M4内核知识点总结余明目录Cortex-M4内核知识点总结 (1)1 ARM处理器简介 (5)2 架构 (6)2.1架构简介 (6)2.2编程模型 (6)2.3存储器系统 (9)2.4复位和复位流程 (13)3 指令集 (15)3.1 CM4指令集特点 (15)3.2 Cortex-M处理器间的指令集比较 (15)3.3 汇编指令简要介绍 (15)3.3.1 处理器内传送数据 (15)3.3.2 存储器访问指令 (16)3.3.3 算数运算 (17)3.3.4 逻辑运算 (18)3.3.5 移位 (18)3.3.6 异常相关指令 (18)4 存储器系统 (19)4.1 存储器外设 (19)4.2 Bootloader (19)4.3位段操作 (20)4.4 存储器大小端 (20)5 异常和中断 (22)5.1 中断简介 (22)5.2异常类型 (22)5.3 中断管理 (23)5.4 异常或中断屏蔽寄存器 (24)5.4.1 PRIMASK (24)5.4.2 FAULMASK （M0中无） (24)5.4.3 BASEPRI（M0中无） (24)5.5 中断状态及中断行为 (24)5.5.1 中断状态 (24)5.5.2 中断行为 (25)5.6 各Cortex-M处理器NVIC差异 (27)6 异常处理 (29)6.1 C实现的异常处理 (29)6.2 栈帧 (29)6.3 EXC_RETURN (30)6.4异常流程 (31)6.4.1 异常进入和压栈 (31)6.4.2 异常返回和出栈 (32)7 低功耗和系统控制特性 (33)7.1 低功耗模式 (33)7.1 SysTick定时器 (33)8 OS支持特性 (35)8.1 OS支持特性简介 (35)8.2 SVC和PendSV (35)8.3 实际的上下文切换 (36)1 ARM处理器简介ARM处理器的种类很多，从手机上的高端处理器芯片到面向微控制器的芯片，都有ARM的身影。

cortex_M0 CPU32位体系结构ARMv6-M NVIC（低延时，低抖动的中断响应，Ythumb/thumb-2（16/32位指令混合，小于8位设备3倍的代码大小）Y低功耗模式集成的 WFI 和 WFE 指令和“退出时睡眠”功能。

睡眠和深度睡眠信号。

pipeline3DMIPS/MHz0.9中断NMI+1 到 32 个物理中断位操作可以使用 Cortex-M 系统设计工具包实现位处理操作区增强的指令硬件单周期 (32x32) 乘法选项动态功耗(40G)3 µW/MHzarea(40G)0.01 mm**2; 12k gate优势最小 ARM 处理器功耗超低超级简单的指令集（56个指令）侧重低成本和简单性8/16位应用应用家电、汽车等低端应用替代8051等低端MCU备注M0的特点就是小、便宜、简单，应用于极低端cortex_M1cortex_M332位32位ARMv7-MY YY Y集成的 WFI 和 WFE 指令和“退出时睡眠”功能。

睡眠和深度睡眠信号。

330.8 1.25NMI+1 到 32 个物理中断NMI+1 到240 个物理中断集成的指令和位段硬件除法（2-12 个周期）和单周期 (32x32) 乘法、饱和数学支持7 µW/MHz0.03 mm**2; 33k gate标准处理器架构，可方便应用于各FPGA 厂商提供更高的性能和更丰富的功能高性能和低动态能耗全功能：可执行包括硬件除法、单周期乘法和位字段操作丰富的连接，内存保护fpga 性能和效率16/32位应用fpga上应用专门针对微控制器应用开发的主流 ARM 处理器TSMC90G，可以达到275M，不包括TCM等可选外设号称用于fpga，各方面资料较少performance貌似和M0一个水平，甚至还差一点兼顾成本和性能，应该是M系列当前最流行的。

【程序】ARM7 与 Cortex-M3的性能比较文章来源：EDN 博客 作者：jgw文章导读:本程序为ARM7 与 Cortex-M3的性能比较功能特性 ARM7TDMI-SCortex-M3架构ARMv4T(冯·诺依曼)ARMv7(哈佛)指令集支持Thumb/ARMThumb/ Thumb-2流水线3级3级 + 分支预测中断FIQ/IRQNMI +最多240个物理中断中断延迟24—42个时钟周期12个时钟周期休眠模式无内置存储器保护无8段存储器保护单元指令执行速度0.95DMIPS/MHz （ARM模式）1.25DMIPS/MHz功耗0.28mW/MHz0.19mW/MHz面积0.62m2（仅内核）0.86m2（内核 + 外设）* 存储器映射方式4G空间有厂家自由划分4G空间划分由内核确定处理器模式7种处理器模式2种处理器模式*不包含可选系统外设（MPU和ETM）或者集成的部件最近有点小空，想学习一下眼下最流行的ARM，初步了解主流的ARM体系有2个：ARM7和Cortex-M3，下午在网上搜索了一下，结果令我大吃一惊。
